2008 YAMAHA FZ6 SHG ABS

ÍNDICEINFORMAÇÕES RELATIVAS À
SEGURANÇA ....................................1-1
DESCRIÇÃO .....................................2-1
Vista esquerda.................................2-1
Vista direita ......................................2-2
Controlos e instrumentos.................2-3
FUNÇÕES DOS CONTROLOS E
INSTRUMENTOS...............................3-1
Sistema imobilizador ......................3-1
Interruptor principal/bloqueio da
direcção .......................................3-2
Indicadores luminosos e luzes de
advertência ..................................3-3
Módulo do contador
multifuncional ..............................3-7
Alarme antifurto (opcional) ...........3-11
Interruptores do guiador ...............3-12
Alavanca da embraiagem .............3-13
Pedal de mudança de
velocidades ...............................3-13
Alavanca do travão .......................3-14
Pedal do travão ............................3-14
ABS (para modelos com sistema
ABS) ..........................................3-14
Tampa do depósito de
combustível ...............................3-15
Combustível ..................................3-16
Tubo de respiração do depósito de
combustível ...............................3-17Conversores catalíticos ................ 3-17
Assento ........................................ 3-17
Suporte do capacete .................... 3-18
Compartimento de
armazenagem ........................... 3-18
Ajuste do amortecedor ................. 3-19
Descanso lateral .......................... 3-20
Sistema de corte do circuito de
ignição ...................................... 3-21
VERIFICAÇÕES PRÉVIAS À
VIAGEM............................................. 4-1
Lista de verificação prévia à
viagem ........................................ 4-2
UTILIZAÇÃO E QUESTÕES
IMPORTANTES RELATIVAS À
CONDUÇÃO...................................... 5-1
Colocação do motor em
funcionamento ............................ 5-1
Mudança de velocidades ............... 5-2
Sugestões para a redução do
consumo de combustível ............ 5-3
Rodagem do motor ........................ 5-3
Estacionamento ............................. 5-4
MANUTENÇÃO PERIÓDICA E
PEQUENAS REPARAÇÕES............. 6-1
Jogo de ferramentas do
proprietário .................................. 6-1Tabela de lubrificação e
manutenção periódica ................ 6-2
Remoção e instalação dos
painéis ........................................ 6-7
Verificação das velas de ignição ... 6-8
Óleo do motor e cartucho do filtro
de óleo ........................................ 6-9
Refrigerante ................................. 6-12
Substituição do elemento do filtro
de ar ......................................... 6-16
Ajuste da velocidade de ralenti do
motor ........................................ 6-17
Verificação da folga do cabo do
acelerador ................................ 6-18
Folga das válvulas ....................... 6-18
Pneus ........................................... 6-19
Rodas de liga ............................... 6-21
Ajuste da folga da alavanca da
embraiagem ............................. 6-22
Interruptor da luz do travão
traseiro ..................................... 6-22
Verificação das pastilhas dos
travões da frente e de trás ....... 6-23
Verificação do nível de líquido dos
travões ...................................... 6-23
Mudança do líquido dos
travões ...................................... 6-24
Folga da corrente de
transmissão .............................. 6-25
Limpeza e lubrificação da corrente
de transmissão ......................... 6-26U4S8P1P0.book Page 1 Friday, June 29, 2007 8:46 PM

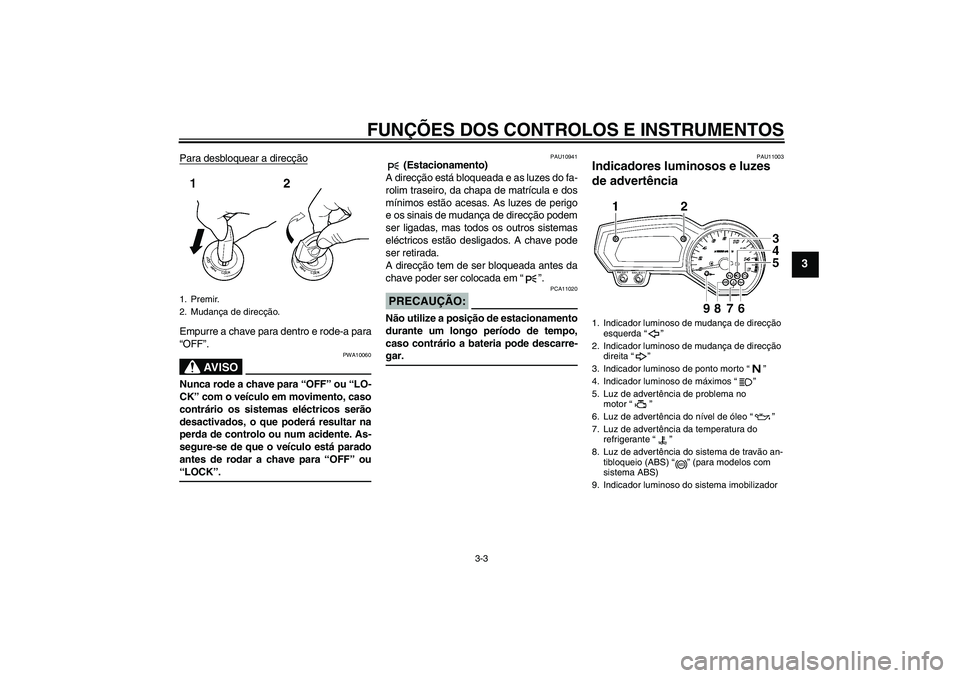

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
Para desbloquear a direcçãoEmpurre a chave para dentro e rode-a para
“OFF”.
AV I S O
PWA10060
Nunca rode a chave para “OFF” ou “LO-
CK” com o veículo em movimento, caso
contrário os sistemas eléctricos serão
desactivados, o que poderá resultar na
perda de controlo ou num acidente. As-
segure-se de que o veículo está parado
antes de rodar a chave para “OFF” ou“LOCK”.
PAU10941
(Estacionamento)
A direcção está bloqueada e as luzes do fa-
rolim traseiro, da chapa de matrícula e dos
mínimos estão acesas. As luzes de perigo
e os sinais de mudança de direcção podem
ser ligadas, mas todos os outros sistemas
eléctricos estão desligados. A chave pode
ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em“”.
PRECAUÇÃO:
PCA11020
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-gar.
PAU11003
Indicadores luminosos e luzes
de advertência
1. Premir.
2. Mudança de direcção.
1. Indicador luminoso de mudança de direcção
esquerda“”
2. Indicador luminoso de mudança de direcção
direita“”
3. Indicador luminoso de ponto morto“”
4. Indicador luminoso de máximos“”
5. Luz de advertência de problema no
motor“”
6. Luz de advertência do nível de óleo“”
7. Luz de advertência da temperatura do
refrigerante“”
8. Luz de advertência do sistema de travão an-
tibloqueio (ABS)“” (para modelos com
sistema ABS)
9. Indicador luminoso do sistema imobilizador
ABS
U4S8P1P0.book Page 3 Friday, June 29, 2007 8:46 PM

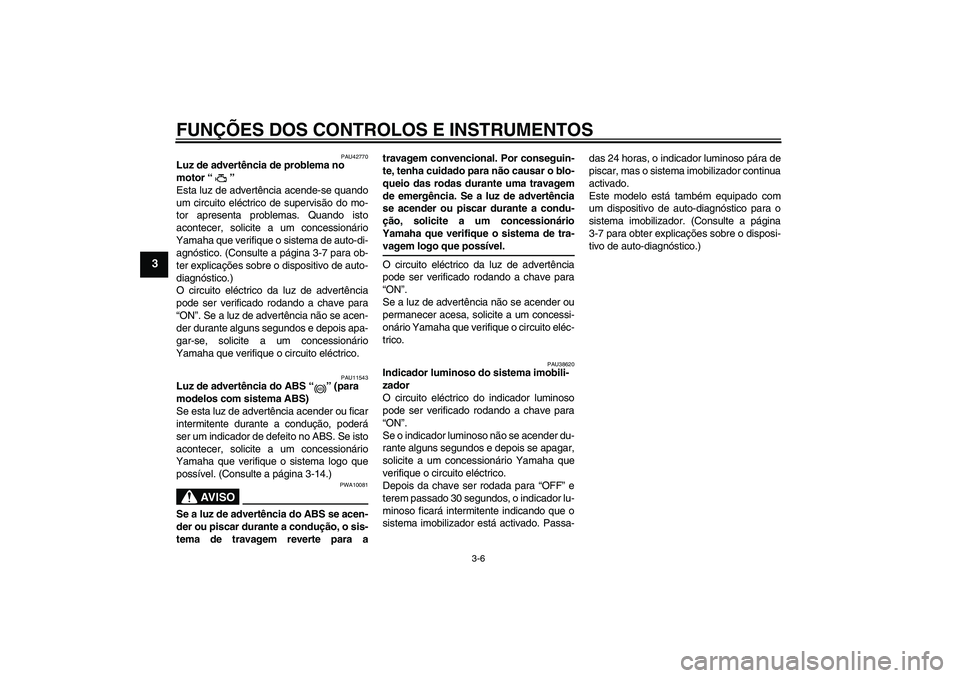

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
PAU42770
Luz de advertência de problema no
motor“”
Esta luz de advertência acende-se quando
um circuito eléctrico de supervisão do mo-
tor apresenta problemas. Quando isto
acontecer, solicite a um concessionário
Yamaha que verifique o sistema de auto-di-
agnóstico. (Consulte a página 3-7 para ob-
ter explicações sobre o dispositivo de auto-
diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. Se a luz de advertência não se acen-
der durante alguns segundos e depois apa-
gar-se, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
PAU11543
Luz de advertência do ABS“” (para
modelos com sistema ABS)
Se esta luz de advertência acender ou ficar
intermitente durante a condução, poderá
ser um indicador de defeito no ABS. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte a página 3-14.)
AV I S O
PWA10081
Se a luz de advertência do ABS se acen-
der ou piscar durante a condução, o sis-
tema de travagem reverte para atravagem convencional. Por conseguin-
te, tenha cuidado para não causar o blo-
queio das rodas durante uma travagem
de emergência. Se a luz de advertência
se acender ou piscar durante a condu-
ção, solicite a um concessionário
Yamaha que verifique o sistema de tra-
vagem logo que possível.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”.
Se a luz de advertência não se acender ou
permanecer acesa, solicite a um concessi-
onário Yamaha que verifique o circuito eléc-
trico.
PAU38620
Indicador luminoso do sistema imobili-
zador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”.
Se o indicador luminoso não se acender du-
rante alguns segundos e depois se apagar,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.
Depois da chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador. (Consulte a página
3-7 para obter explicações sobre o disposi-
tivo de auto-diagnóstico.)
ABS
U4S8P1P0.book Page 6 Friday, June 29, 2007 8:46 PM

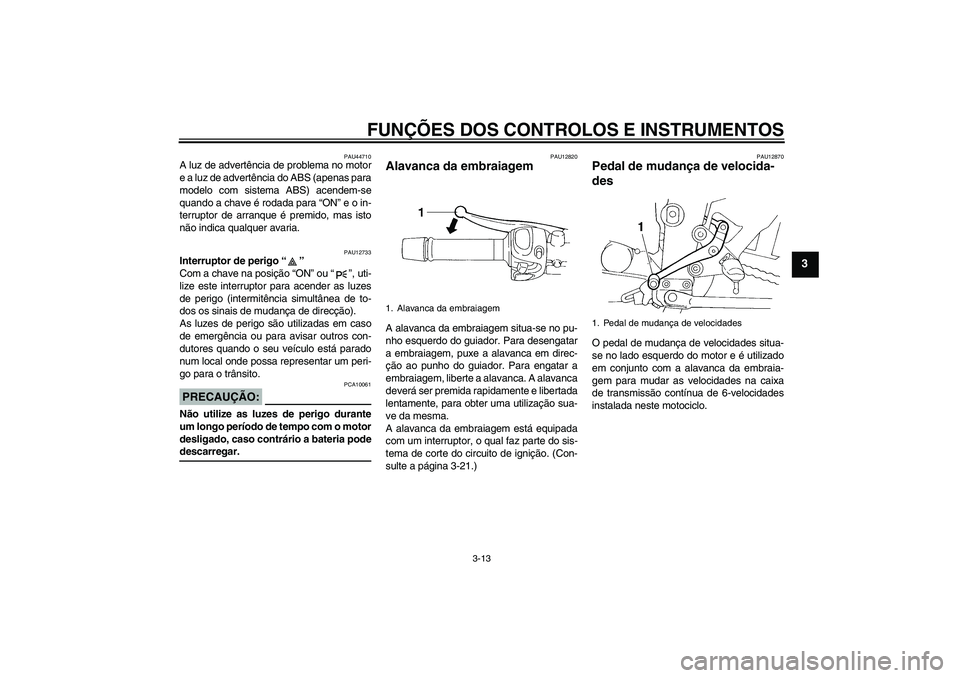

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAU44710
A luz de advertência de problema no motor
e a luz de advertência do ABS (apenas para
modelo com sistema ABS) acendem-se
quando a chave é rodada para “ON” e o in-
terruptor de arranque é premido, mas isto
não indica qualquer avaria.
PAU12733
Interruptor de perigo“”
Com a chave na posição “ON” ou“”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO:
PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria podedescarregar.
PAU12820
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-21.)
PAU12870
Pedal de mudança de velocida-
des O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 6-velocidades
instalada neste motociclo.
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
U4S8P1P0.book Page 13 Friday, June 29, 2007 8:46 PM

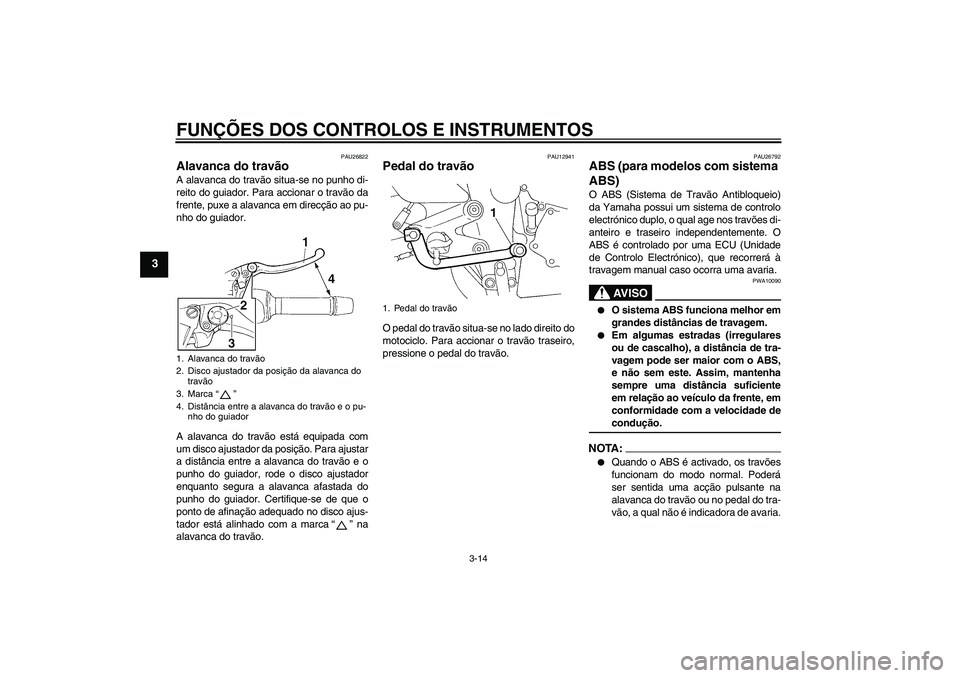

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU26822
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
A alavanca do travão está equipada com
um disco ajustador da posição. Para ajustar
a distância entre a alavanca do travão e o
punho do guiador, rode o disco ajustador
enquanto segura a alavanca afastada do
punho do guiador. Certifique-se de que o
ponto de afinação adequado no disco ajus-
tador está alinhado com a marca“” na
alavanca do travão.
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU26792
ABS (para modelos com sistema
ABS) O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões di-
anteiro e traseiro independentemente. O
ABS é controlado por uma ECU (Unidade
de Controlo Electrónico), que recorrerá à
travagem manual caso ocorra uma avaria.
AV I S O
PWA10090


O sistema ABS funciona melhor em
grandes distâncias de travagem.


Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade decondução.
NOTA:

Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante na
alavanca do travão ou no pedal do tra-
vão, a qual não é indicadora de avaria.
1. Alavanca do travão
2. Disco ajustador da posição da alavanca do
travão
3. Marca“”
4. Distância entre a alavanca do travão e o pu-
nho do guiador
1. Pedal do travão
U4S8P1P0.book Page 14 Friday, June 29, 2007 8:46 PM

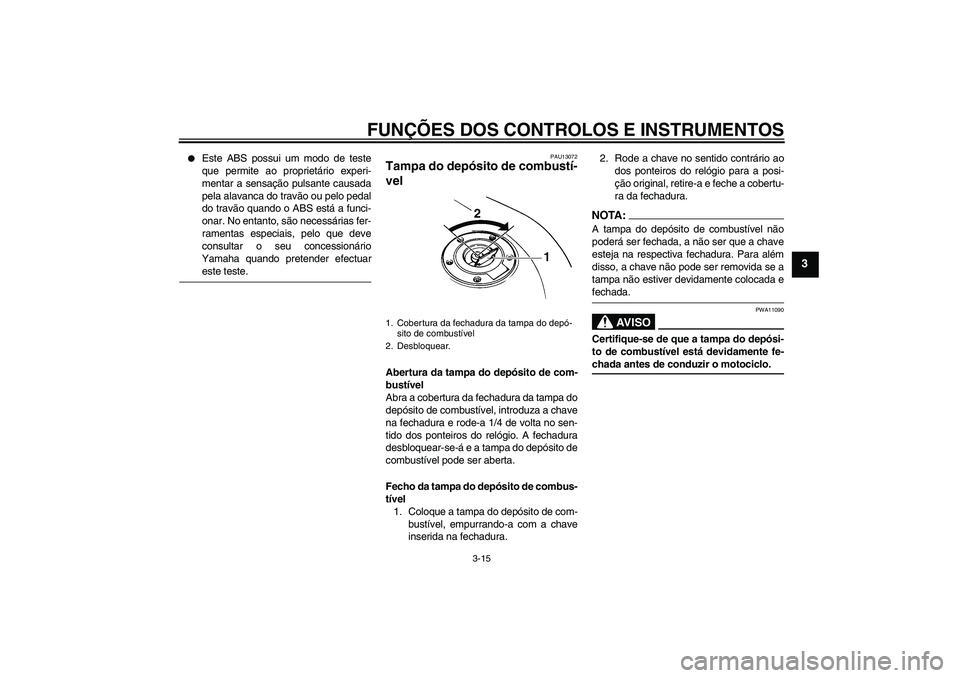

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3


Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
pela alavanca do travão ou pelo pedal
do travão quando o ABS está a funci-
onar. No entanto, são necessárias fer-
ramentas especiais, pelo que deve
consultar o seu concessionário
Yamaha quando pretender efectuareste teste.
PAU13072
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de combus-
tível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTA:A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA11090
Certifique-se de que a tampa do depósi-
to de combustível está devidamente fe-chada antes de conduzir o motociclo.
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
U4S8P1P0.book Page 15 Friday, June 29, 2007 8:46 PM

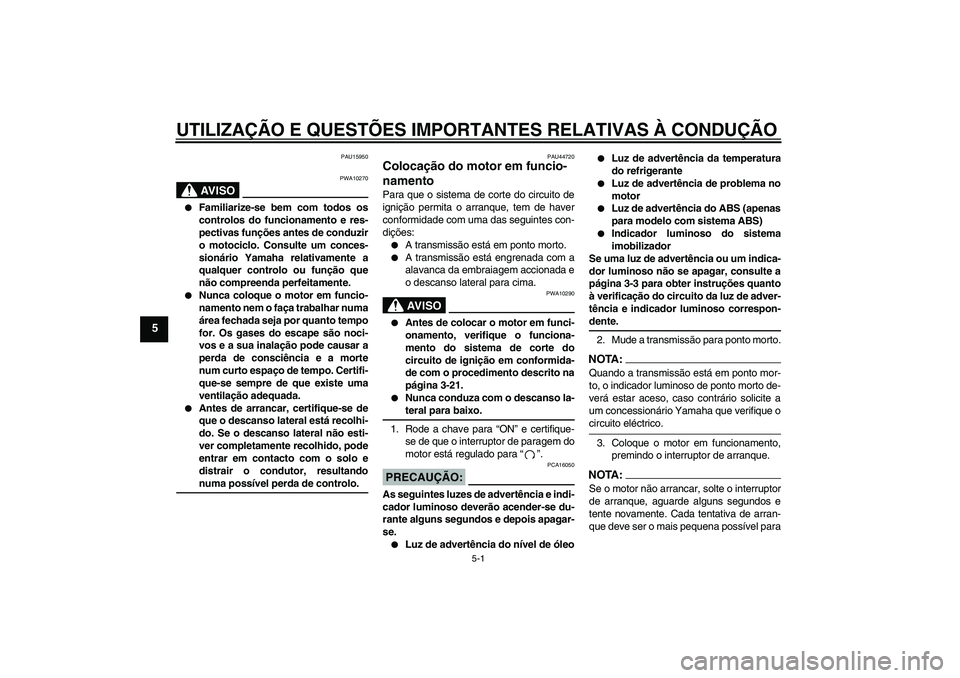

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15950
AV I S O
PWA10270


Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de conduzir
o motociclo. Consulte um conces-
sionário Yamaha relativamente a
qualquer controlo ou função que
não compreenda perfeitamente.


Nunca coloque o motor em funcio-
namento nem o faça trabalhar numa
área fechada seja por quanto tempo
for. Os gases do escape são noci-
vos e a sua inalação pode causar a
perda de consciência e a morte
num curto espaço de tempo. Certifi-
que-se sempre de que existe uma
ventilação adequada.


Antes de arrancar, certifique-se de
que o descanso lateral está recolhi-
do. Se o descanso lateral não esti-
ver completamente recolhido, pode
entrar em contacto com o solo e
distrair o condutor, resultandonuma possível perda de controlo.
PAU44720
Colocação do motor em funcio-
namento Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:

A transmissão está em ponto morto.


A transmissão está engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.AV I S O
PWA10290


Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-21.


Nunca conduza com o descanso la-teral para baixo.
1. Rode a chave para “ON” e certifique-
se de que o interruptor de paragem do
motor está regulado para“”.
PRECAUÇÃO:
PCA16050
As seguintes luzes de advertência e indi-
cador luminoso deverão acender-se du-
rante alguns segundos e depois apagar-
se.

Luz de advertência do nível de óleo


Luz de advertência da temperatura
do refrigerante


Luz de advertência de problema no
motor


Luz de advertência do ABS (apenas
para modelo com sistema ABS)


Indicador luminoso do sistema
imobilizador
Se uma luz de advertência ou um indica-
dor luminoso não se apagar, consulte a
página 3-3 para obter instruções quanto
à verificação do circuito da luz de adver-
tência e indicador luminoso correspon-
dente.
2. Mude a transmissão para ponto morto.NOTA:Quando a transmissão está em ponto mor-
to, o indicador luminoso de ponto morto de-
verá estar aceso, caso contrário solicite a
um concessionário Yamaha que verifique ocircuito eléctrico.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque.NOTA:Se o motor não arrancar, solte o interruptor
de arranque, aguarde alguns segundos e
tente novamente. Cada tentativa de arran-
que deve ser o mais pequena possível para
U4S8P1P0.book Page 1 Friday, June 29, 2007 8:46 PM

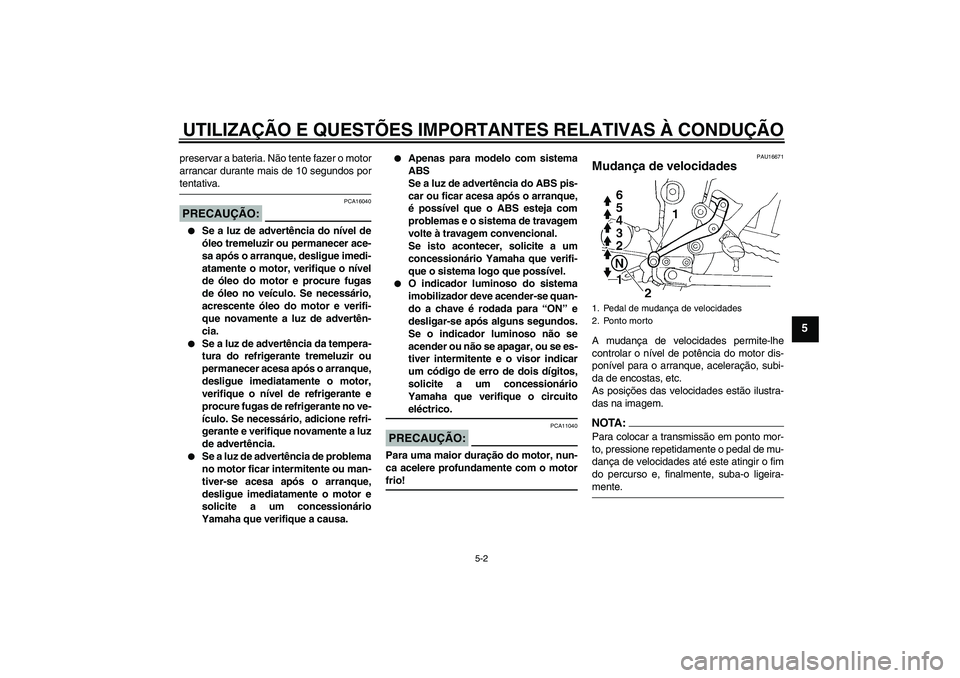

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
preservar a bateria. Não tente fazer o motor
arrancar durante mais de 10 segundos portentativa.PRECAUÇÃO:
PCA16040


Se a luz de advertência do nível de
óleo tremeluzir ou permanecer ace-
sa após o arranque, desligue imedi-
atamente o motor, verifique o nível
de óleo do motor e procure fugas
de óleo no veículo. Se necessário,
acrescente óleo do motor e verifi-
que novamente a luz de advertên-
cia.


Se a luz de advertência da tempera-
tura do refrigerante tremeluzir ou
permanecer acesa após o arranque,
desligue imediatamente o motor,
verifique o nível de refrigerante e
procure fugas de refrigerante no ve-
ículo. Se necessário, adicione refri-
gerante e verifique novamente a luz
de advertência.


Se a luz de advertência de problema
no motor ficar intermitente ou man-
tiver-se acesa após o arranque,
desligue imediatamente o motor e
solicite a um concessionário
Yamaha que verifique a causa.


Apenas para modelo com sistema
ABS
Se a luz de advertência do ABS pis-
car ou ficar acesa após o arranque,
é possível que o ABS esteja com
problemas e o sistema de travagem
volte à travagem convencional.
Se isto acontecer, solicite a um
concessionário Yamaha que verifi-
que o sistema logo que possível.


O indicador luminoso do sistema
imobilizador deve acender-se quan-
do a chave é rodada para “ON” e
desligar-se após alguns segundos.
Se o indicador luminoso não se
acender ou não se apagar, ou se es-
tiver intermitente e o visor indicar
um código de erro de dois dígitos,
solicite a um concessionário
Yamaha que verifique o circuitoeléctrico.
PRECAUÇÃO:
PCA11040
Para uma maior duração do motor, nun-
ca acelere profundamente com o motorfrio!
PAU16671
Mudança de velocidades A mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTA:Para colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de mu-
dança de velocidades até este atingir o fim
do percurso e, finalmente, suba-o ligeira-mente.1. Pedal de mudança de velocidades
2. Ponto morto
U4S8P1P0.book Page 2 Friday, June 29, 2007 8:46 PM
