MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
6
PAU18680
NOTA :

Filtro de ar
O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que tem de ser limpo com ar
comprimido para evitar que seja danificado.
O elemento do filtro de ar tem de ser substituído mais frequentemente se o motociclo for conduzido em áreas invulgarmente hú-
midas ou poeirentas.


Assistência do travão hidráulico
Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
33*Luzes, sinais e in-
terruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U4S8P1P0.book Page 6 Friday, June 29, 2007 8:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

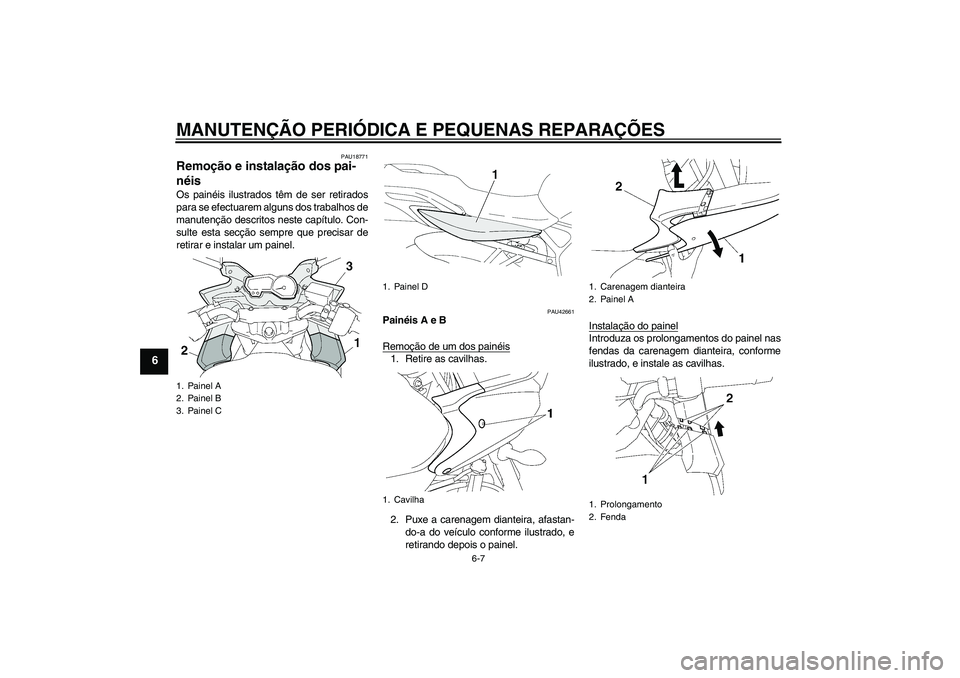

6-7
6
PAU18771
Remoção e instalação dos pai-
néis Os painéis ilustrados têm de ser retirados
para se efectuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU42661
Painéis A e B
Remoção de um dos painéis1. Retire as cavilhas.
2. Puxe a carenagem dianteira, afastan-
do-a do veículo conforme ilustrado, e
retirando depois o painel.Instalação do painel
Introduza os prolongamentos do painel nas
fendas da carenagem dianteira, conforme
ilustrado, e instale as cavilhas.
1. Painel A
2. Painel B
3. Painel C
1. Painel D
1. Cavilha
1. Carenagem dianteira
2. Painel A
1. Prolongamento
2. Fenda
U4S8P1P0.book Page 7 Friday, June 29, 2007 8:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

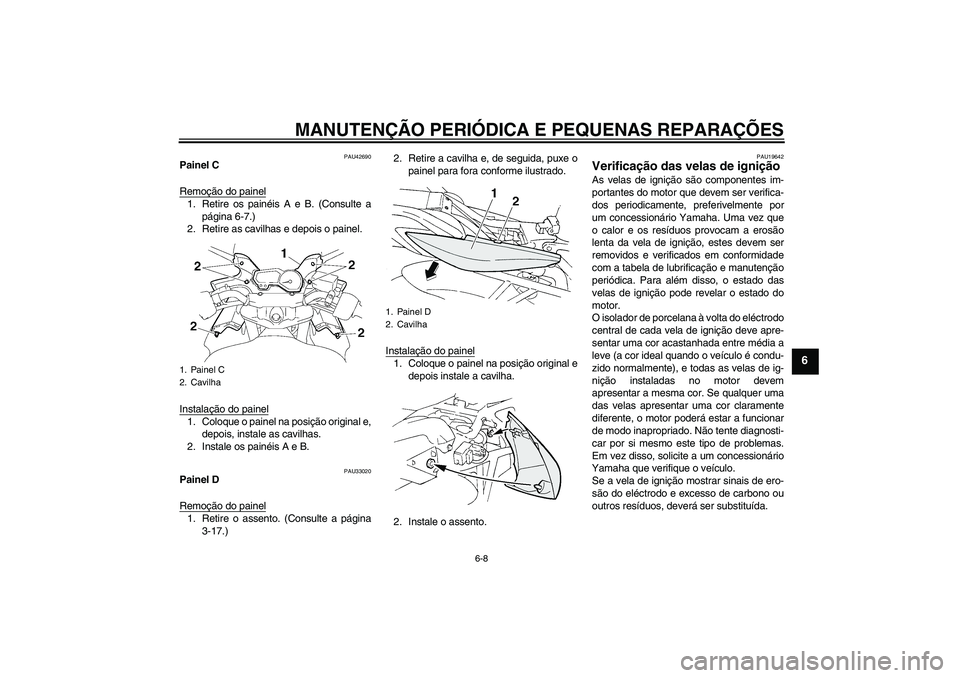

6-8
6
PAU42690
Painel C
Remoção do painel1. Retire os painéis A e B. (Consulte a
página 6-7.)
2. Retire as cavilhas e depois o painel.
Instalação do painel1. Coloque o painel na posição original e,
depois, instale as cavilhas.
2. Instale os painéis A e B.
PAU33020
Painel D
Remoção do painel1. Retire o assento. (Consulte a página
3-17.)2. Retire a cavilha e, de seguida, puxe o
painel para fora conforme ilustrado.
Instalação do painel
1. Coloque o painel na posição original e
depois instale a cavilha.
2. Instale o assento.
PAU19642
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
1. Painel C
2. Cavilha
1. Painel D
2. Cavilha
U4S8P1P0.book Page 8 Friday, June 29, 2007 8:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

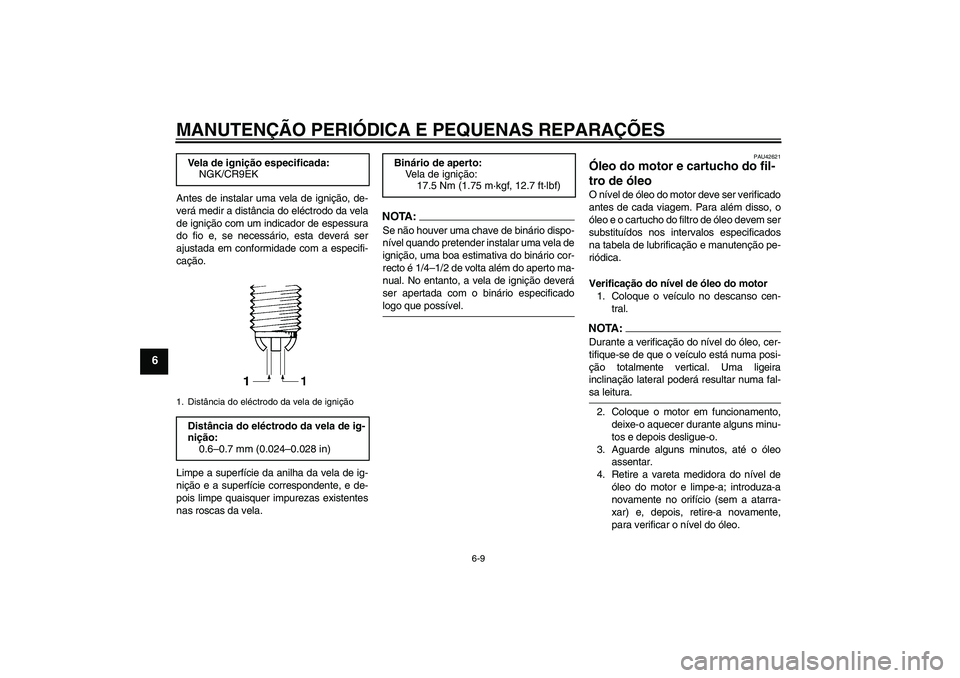

6-9
6
Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTA:Se não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível.
PAU42621
Óleo do motor e cartucho do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor
1. Coloque o veículo no descanso cen-
tral.NOTA:Durante a verificação do nível do óleo, cer-
tifique-se de que o veículo está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-sa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos, até o óleo
assentar.
4. Retire a vareta medidora do nível de
óleo do motor e limpe-a; introduza-a
novamente no orifício (sem a atarra-
xar) e, depois, retire-a novamente,
para verificar o nível do óleo. Vela de ignição especificada:
NGK/CR9EK
1. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de ig-
nição:
0.6–0.7 mm (0.024–0.028 in)
Binário de aperto:
Vela de ignição:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U4S8P1P0.book Page 9 Friday, June 29, 2007 8:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

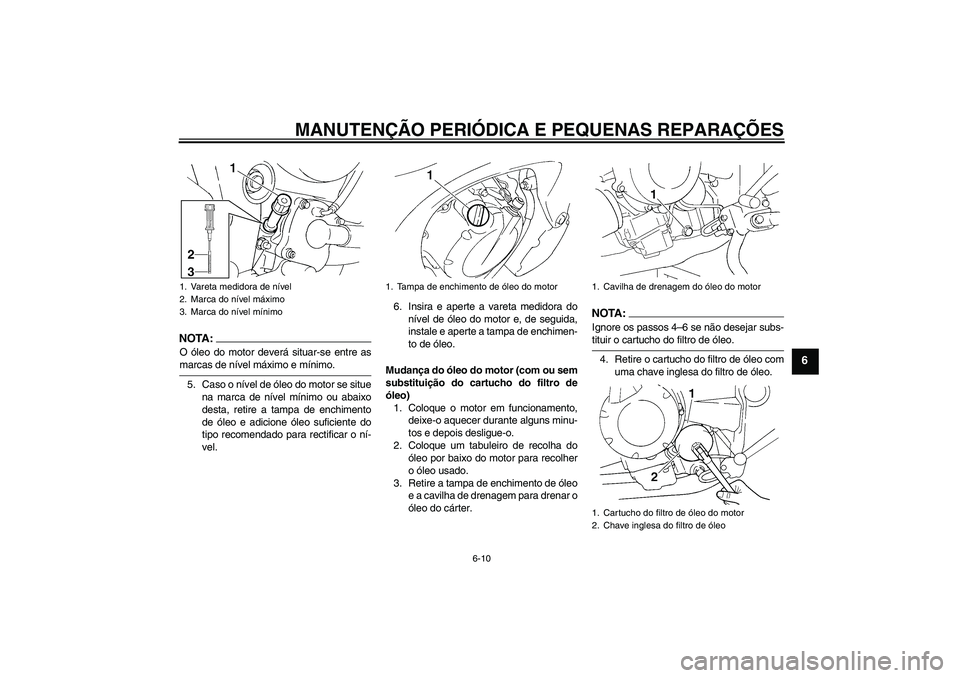

6-10
6
NOTA:O óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.
5. Caso o nível de óleo do motor se situe
na marca de nível mínimo ou abaixo
desta, retire a tampa de enchimento
de óleo e adicione óleo suficiente do
tipo recomendado para rectificar o ní-
vel.6. Insira e aperte a vareta medidora do
nível de óleo do motor e, de seguida,
instale e aperte a tampa de enchimen-
to de óleo.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do cárter.
NOTA :
Ignore os passos 4–6 se não desejar subs-tituir o cartucho do filtro de óleo.
4. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
1. Vareta medidora de níve l
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa de enchimento de óleo do motor
1. Cavilha de drenagem do óleo do motor
1. Cartucho do filtro de óleo do motor
2. Chave inglesa do filtro de óleo
U4S8P1P0.book Page 10 Friday, June 29, 2007 8:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

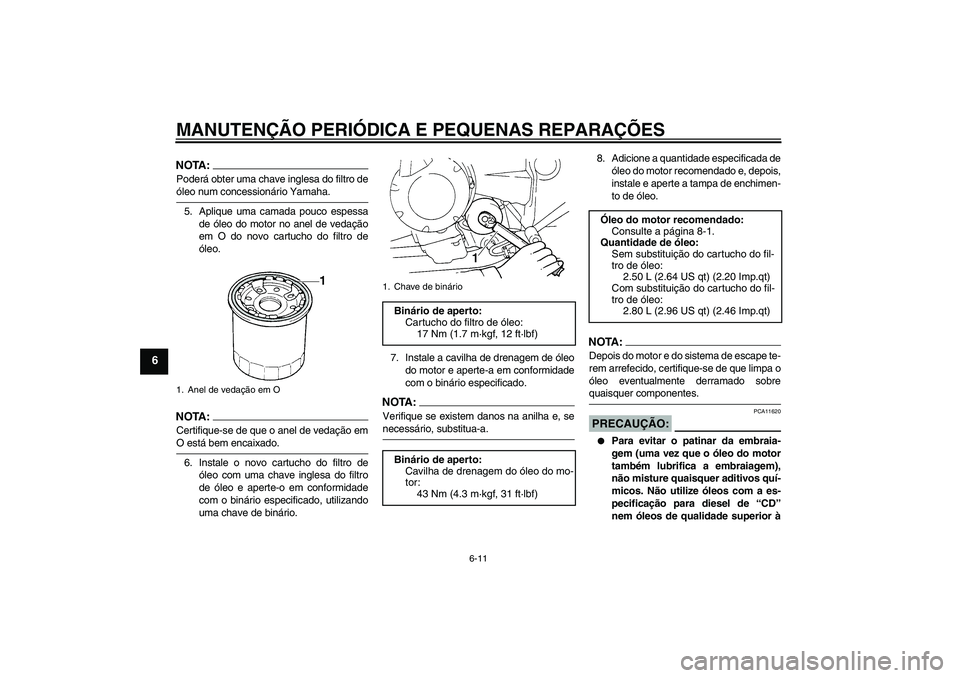

6-11
6
NOTA:Poderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
5. Aplique uma camada pouco espessa
de óleo do motor no anel de vedação
em O do novo cartucho do filtro de
óleo.NOTA:Certifique-se de que o anel de vedação emO está bem encaixado.
6. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.7. Instale a cavilha de drenagem de óleo
do motor e aperte-a em conformidade
com o binário especificado.
NOTA :
Verifique se existem danos na anilha e, senecessário, substitua-a.8. Adicione a quantidade especificada de
óleo do motor recomendado e, depois,
instale e aperte a tampa de enchimen-
to de óleo.
NOTA:Depois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobrequaisquer componentes.PRECAUÇÃO:
PCA11620


Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
1. Anel de vedação em O
1. Chave de binárioBinário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha de drenagem do óleo do mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
2.80 L (2.96 US qt) (2.46 Imp.qt)
U4S8P1P0.book Page 11 Friday, June 29, 2007 8:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

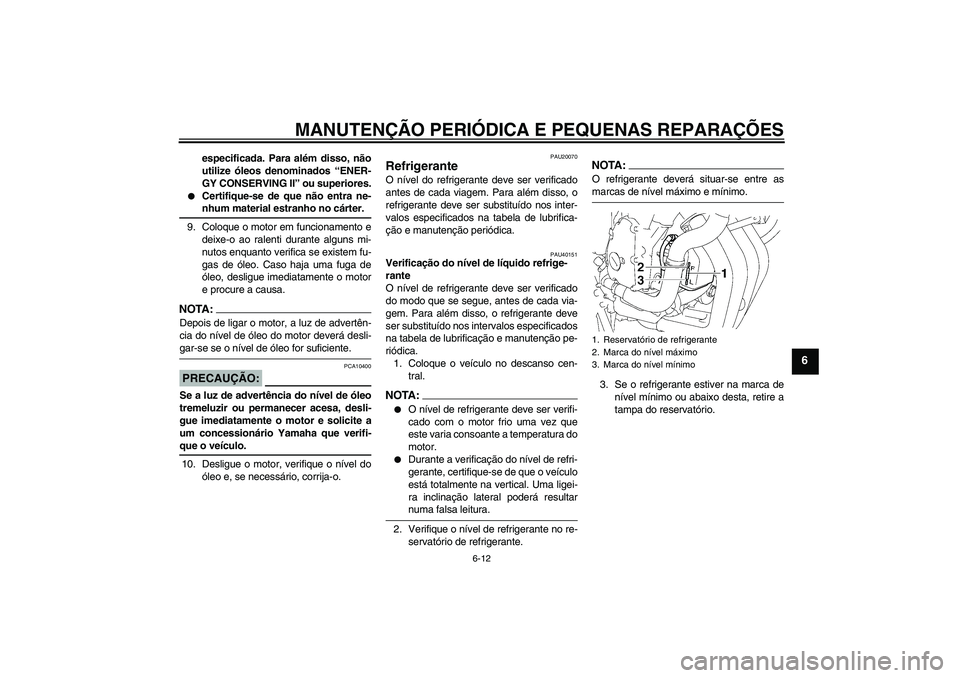

6-12
6
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.


Certifique-se de que não entra ne-nhum material estranho no cárter.
9. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
NOTA:Depois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-gar-se se o nível de óleo for suficiente.PRECAUÇÃO:
PCA10400
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-que o veículo.
10. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU40151
Verificação do nível de líquido refrige-
rante
O nível de refrigerante deve ser verificado
do modo que se segue, antes de cada via-
gem. Para além disso, o refrigerante deve
ser substituído nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
1. Coloque o veículo no descanso cen-
tral.NOTA :

O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.


Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultarnuma falsa leitura.
2. Verifique o nível de refrigerante no re-
servatório de refrigerante.
NOTA:O refrigerante deverá situar-se entre asmarcas de nível máximo e mínimo.
3. Se o refrigerante estiver na marca de
nível mínimo ou abaixo desta, retire a
tampa do reservatório.1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
U4S8P1P0.book Page 12 Friday, June 29, 2007 8:46 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

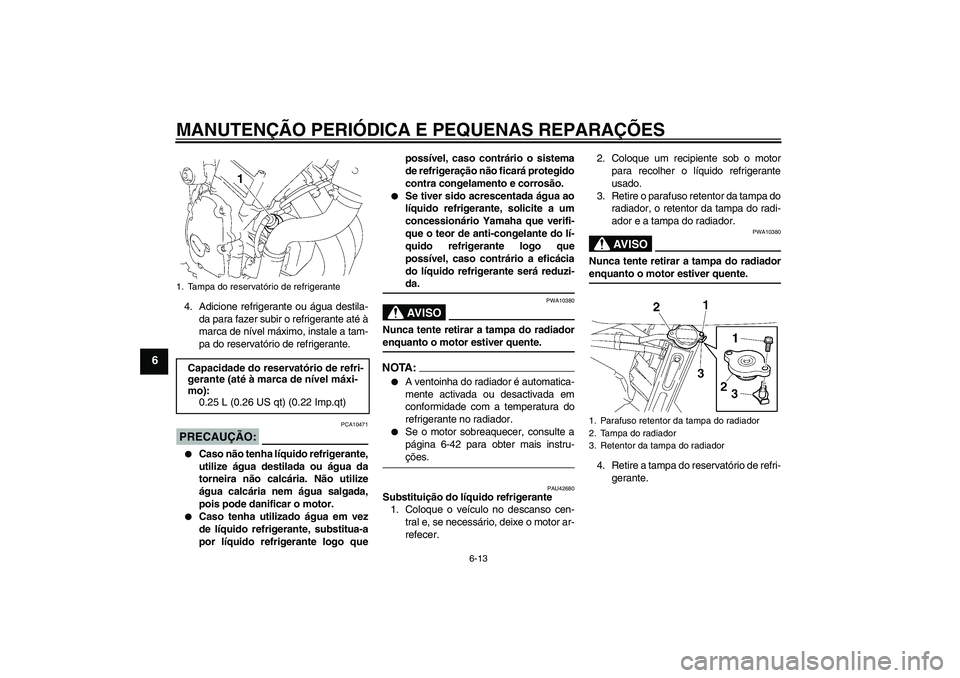

6-13
6
4. Adicione refrigerante ou água destila-
da para fazer subir o refrigerante até à
marca de nível máximo, instale a tam-
pa do reservatório de refrigerante.PRECAUÇÃO:
PCA10471


Caso não tenha líquido refrigerante,
utilize água destilada ou água da
torneira não calcária. Não utilize
água calcária nem água salgada,
pois pode danificar o motor.


Caso tenha utilizado água em vez
de líquido refrigerante, substitua-a
por líquido refrigerante logo quepossível, caso contrário o sistema
de refrigeração não ficará protegido
contra congelamento e corrosão.


Se tiver sido acrescentada água ao
líquido refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anti-congelante do lí-
quido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será reduzi-da.AV I S O
PWA10380
Nunca tente retirar a tampa do radiadorenquanto o motor estiver quente.NOTA:

A ventoinha do radiador é automatica-
mente activada ou desactivada em
conformidade com a temperatura do
refrigerante no radiador.


Se o motor sobreaquecer, consulte a
página 6-42 para obter mais instru-ções.
PAU42680
Substituição do líquido refrigerante
1. Coloque o veículo no descanso cen-
tral e, se necessário, deixe o motor ar-
refecer.2. Coloque um recipiente sob o motor
para recolher o líquido refrigerante
usado.
3. Retire o parafuso retentor da tampa do
radiador, o retentor da tampa do radi-
ador e a tampa do radiador.
AV I S O
PWA10380
Nunca tente retirar a tampa do radiadorenquanto o motor estiver quente.
4. Retire a tampa do reservatório de refri-
gerante.
1. Tampa do reservatório de refrigeranteCapacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1. Parafuso retentor da tampa do radiador
2. Tampa do radiador
3. Retentor da tampa do radiador
U4S8P1P0.book Page 13 Friday, June 29, 2007 8:46 PM
