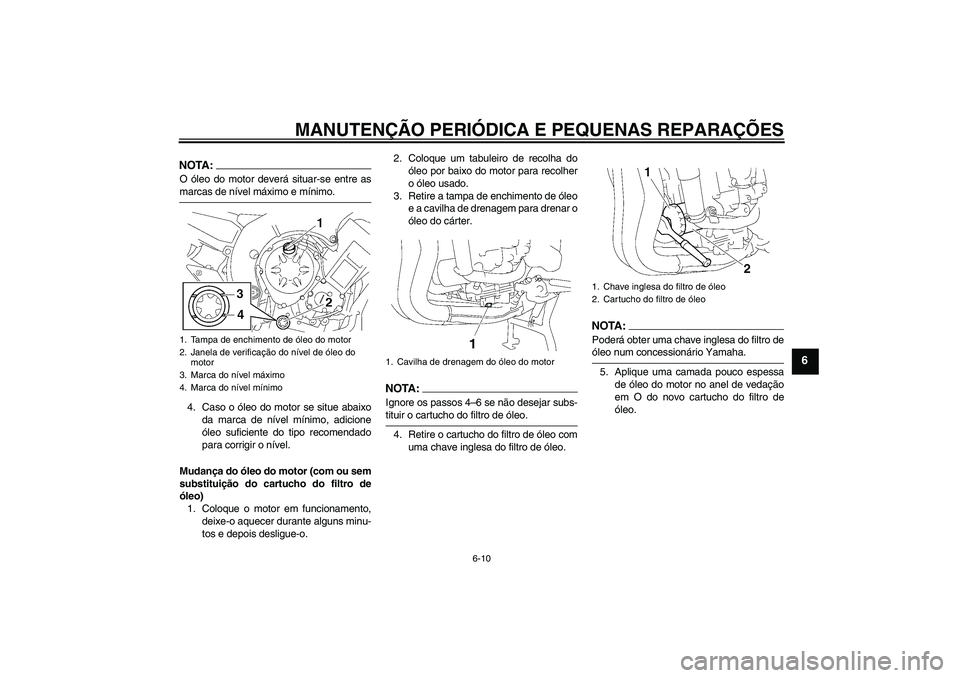

Page 57 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6
NOTA:O óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do cárter.
NOTA :
Ignore os passos 4–6 se não desejar subs-tituir o cartucho do filtro de óleo.
4. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
NOTA:Poderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
5. Aplique uma camada pouco espessa
de óleo do motor no anel de vedação
em O do novo cartucho do filtro de
óleo.
1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do
motor
3. Marca do nível máximo
4. Marca do nível mínimo
1. Cavilha de drenagem do óleo do motor
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
U3C3P2P0.book Page 10 Thursday, July 5, 2007 7:06 PM

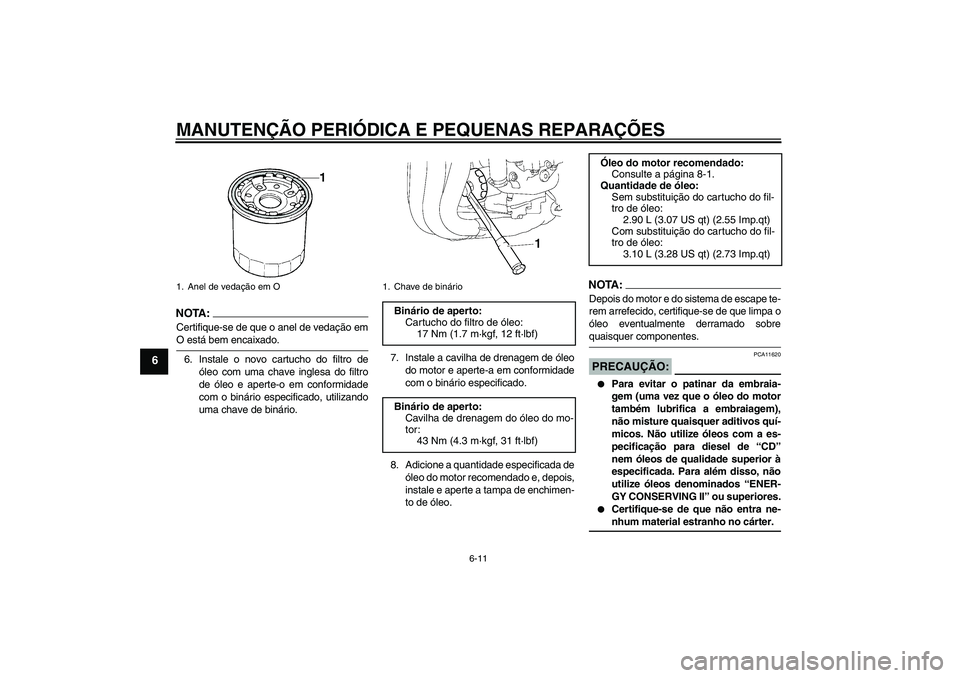

Page 58 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
NOTA :
Certifique-se de que o anel de vedação emO está bem encaixado.
6. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.7. Instale a cavilha de drenagem de óleo
do motor e aperte-a em conformidade
com o binário especificado.
8. Adicione a quantidade especificada de
óleo do motor recomendado e, depois,
instale e aperte a tampa de enchimen-
to de óleo.
NOTA:Depois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobrequaisquer componentes.PRECAUÇÃO:
PCA11620
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.
Certifique-se de que não entra ne-nhum material estranho no cárter.
1. Anel de vedação em O
1. Chave de binárioBinário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha de drenagem do óleo do mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
3.10 L (3.28 US qt) (2.73 Imp.qt)
U3C3P2P0.book Page 11 Thursday, July 5, 2007 7:06 PM

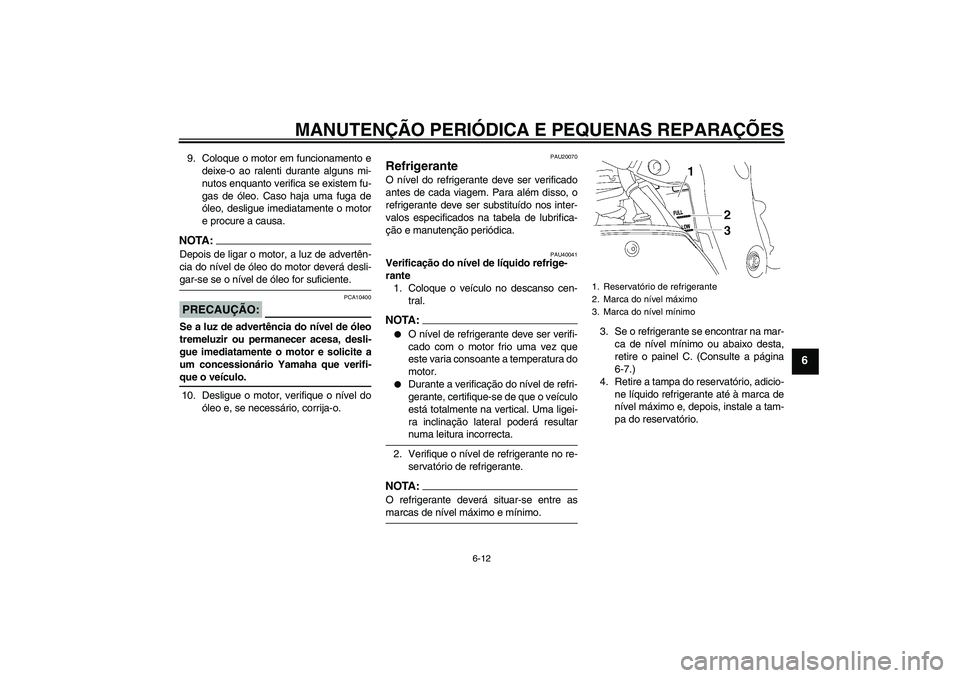

Page 59 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
6
9. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTA:Depois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-gar-se se o nível de óleo for suficiente.PRECAUÇÃO:
PCA10400
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-que o veículo.
10. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU40041
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo no descanso cen-
tral.NOTA :
O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.
Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultarnuma leitura incorrecta.
2. Verifique o nível de refrigerante no re-
servatório de refrigerante.
NOTA:O refrigerante deverá situar-se entre asmarcas de nível máximo e mínimo.3. Se o refrigerante se encontrar na mar-
ca de nível mínimo ou abaixo desta,
retire o painel C. (Consulte a página
6-7.)
4. Retire a tampa do reservatório, adicio-
ne líquido refrigerante até à marca de
nível máximo e, depois, instale a tam-
pa do reservatório.
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
U3C3P2P0.book Page 12 Thursday, July 5, 2007 7:06 PM

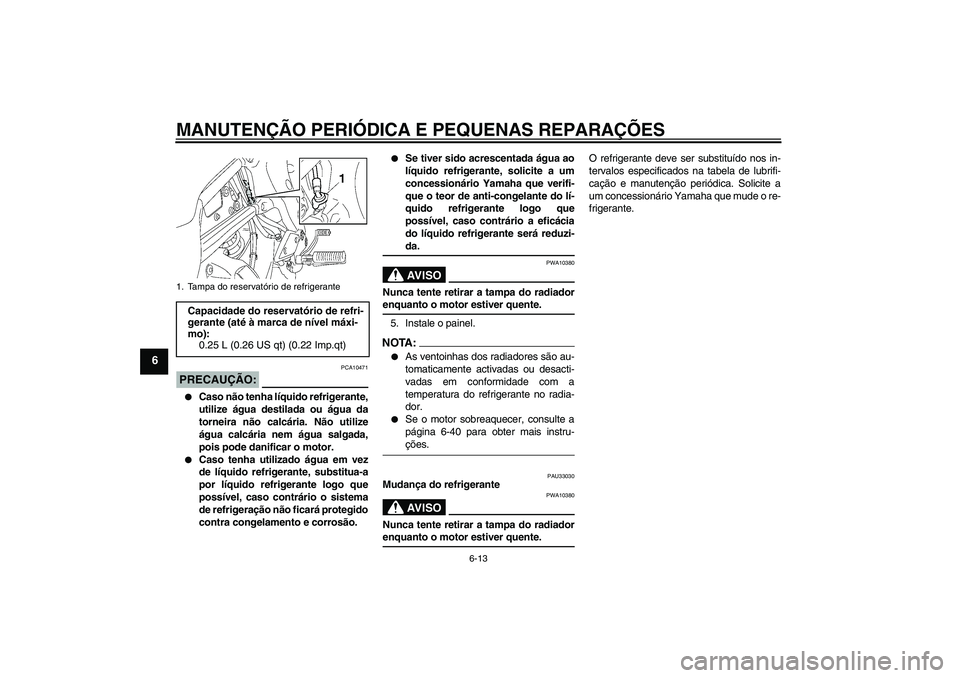

Page 60 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
PRECAUÇÃO:
PCA10471
Caso não tenha líquido refrigerante,
utilize água destilada ou água da
torneira não calcária. Não utilize
água calcária nem água salgada,
pois pode danificar o motor.
Caso tenha utilizado água em vez
de líquido refrigerante, substitua-a
por líquido refrigerante logo que
possível, caso contrário o sistema
de refrigeração não ficará protegido
contra congelamento e corrosão.
Se tiver sido acrescentada água ao
líquido refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anti-congelante do lí-
quido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será reduzi-da.AV I S O
PWA10380
Nunca tente retirar a tampa do radiadorenquanto o motor estiver quente.
5. Instale o painel.NOTA:
As ventoinhas dos radiadores são au-
tomaticamente activadas ou desacti-
vadas em conformidade com a
temperatura do refrigerante no radia-
dor.
Se o motor sobreaquecer, consulte a
página 6-40 para obter mais instru-ções.
PAU33030
Mudança do refrigerante
AV I S O
PWA10380
Nunca tente retirar a tampa do radiadorenquanto o motor estiver quente.O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o re-
frigerante.
1. Tampa do reservatório de refrigeranteCapacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U3C3P2P0.book Page 13 Thursday, July 5, 2007 7:06 PM

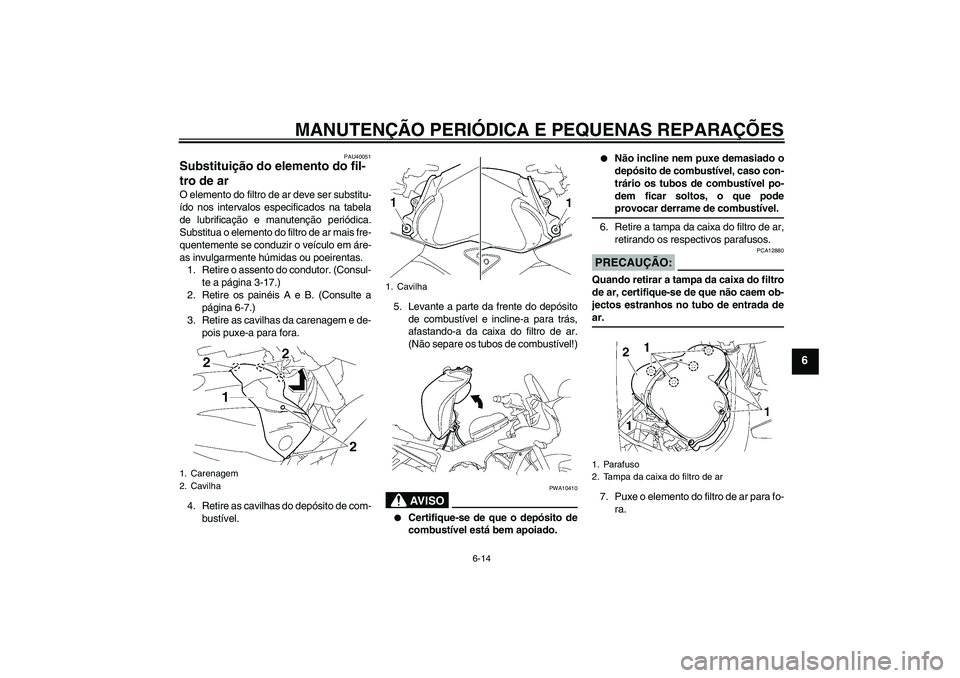

Page 61 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
PAU40051
Substituição do elemento do fil-
tro de ar O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se conduzir o veículo em áre-
as invulgarmente húmidas ou poeirentas.
1. Retire o assento do condutor. (Consul-
te a página 3-17.)
2. Retire os painéis A e B. (Consulte a
página 6-7.)
3. Retire as cavilhas da carenagem e de-
pois puxe-a para fora.
4. Retire as cavilhas do depósito de com-
bustível.5. Levante a parte da frente do depósito
de combustível e incline-a para trás,
afastando-a da caixa do filtro de ar.
(Não separe os tubos de combustível!)
AV I S O
PWA10410
Certifique-se de que o depósito de
combustível está bem apoiado.
Não incline nem puxe demasiado o
depósito de combustível, caso con-
trário os tubos de combustível po-
dem ficar soltos, o que podeprovocar derrame de combustível.
6. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.
PRECAUÇÃO:
PCA12880
Quando retirar a tampa da caixa do filtro
de ar, certifique-se de que não caem ob-
jectos estranhos no tubo de entrada dear.
7. Puxe o elemento do filtro de ar para fo-
ra.
1. Carenagem
2. Cavilha
1. Cavilha
1. Parafuso
2. Tampa da caixa do filtro de ar
U3C3P2P0.book Page 14 Thursday, July 5, 2007 7:06 PM

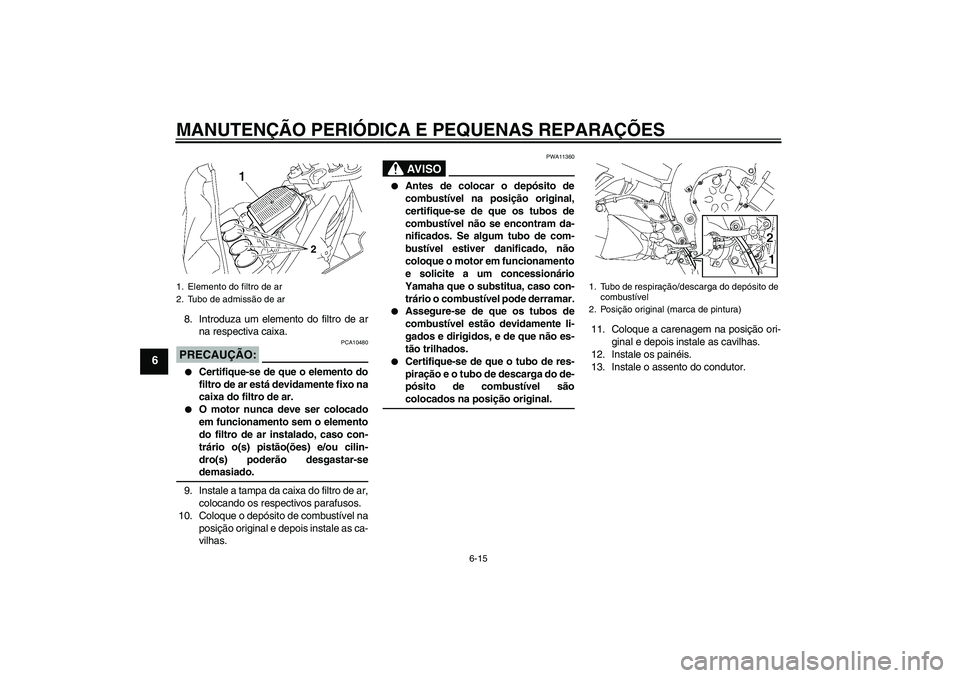

Page 62 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
8. Introduza um elemento do filtro de ar
na respectiva caixa.PRECAUÇÃO:
PCA10480
Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.
O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário o(s) pistão(ões) e/ou cilin-
dro(s) poderão desgastar-sedemasiado.
9. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
10. Coloque o depósito de combustível na
posição original e depois instale as ca-
vilhas.
AV I S O
PWA11360
Antes de colocar o depósito de
combustível na posição original,
certifique-se de que os tubos de
combustível não se encontram da-
nificados. Se algum tubo de com-
bustível estiver danificado, não
coloque o motor em funcionamento
e solicite a um concessionário
Yamaha que o substitua, caso con-
trário o combustível pode derramar.
Assegure-se de que os tubos de
combustível estão devidamente li-
gados e dirigidos, e de que não es-
tão trilhados.
Certifique-se de que o tubo de res-
piração e o tubo de descarga do de-
pósito de combustível sãocolocados na posição original.11. Coloque a carenagem na posição ori-
ginal e depois instale as cavilhas.
12. Instale os painéis.
13. Instale o assento do condutor.
1. Elemento do filtro de ar
2. Tubo de admissão de ar
1. Tubo de respiração/descarga do depósito de
combustível
2. Posição original (marca de pintura)
U3C3P2P0.book Page 15 Thursday, July 5, 2007 7:06 PM

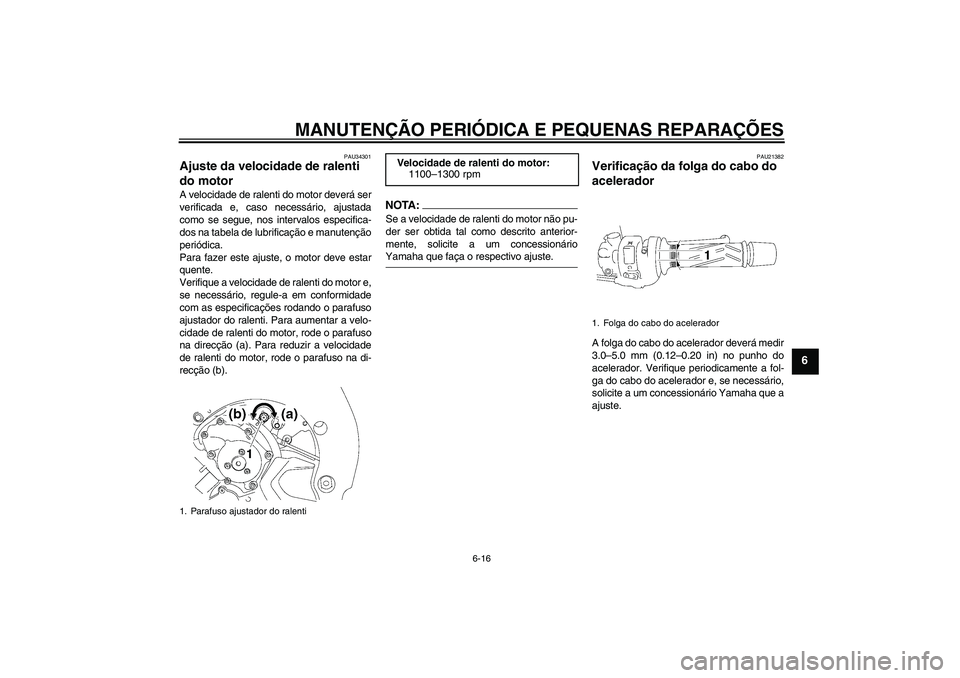

Page 63 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
PAU34301
Ajuste da velocidade de ralenti
do motor A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Para fazer este ajuste, o motor deve estar
quente.
Verifique a velocidade de ralenti do motor e,
se necessário, regule-a em conformidade
com as especificações rodando o parafuso
ajustador do ralenti. Para aumentar a velo-
cidade de ralenti do motor, rode o parafuso
na direcção (a). Para reduzir a velocidade
de ralenti do motor, rode o parafuso na di-
recção (b).
NOTA:Se a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionárioYamaha que faça o respectivo ajuste.
PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
1. Parafuso ajustador do ralenti
Velocidade de ralenti do motor:
1100–1300 rpm
1. Folga do cabo do acelerador
U3C3P2P0.book Page 16 Thursday, July 5, 2007 7:06 PM

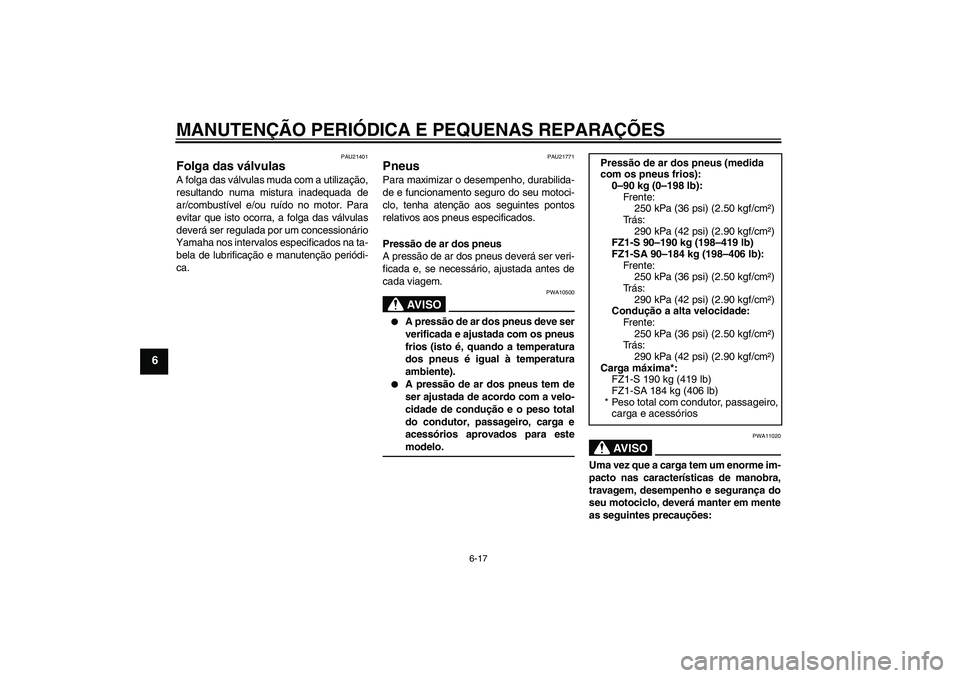

Page 64 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21771
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10500
A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
AV I S O
PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções: Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
Carga máxima*:
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
* Peso total com condutor, passageiro,
carga e acessórios
U3C3P2P0.book Page 17 Thursday, July 5, 2007 7:06 PM
