ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6

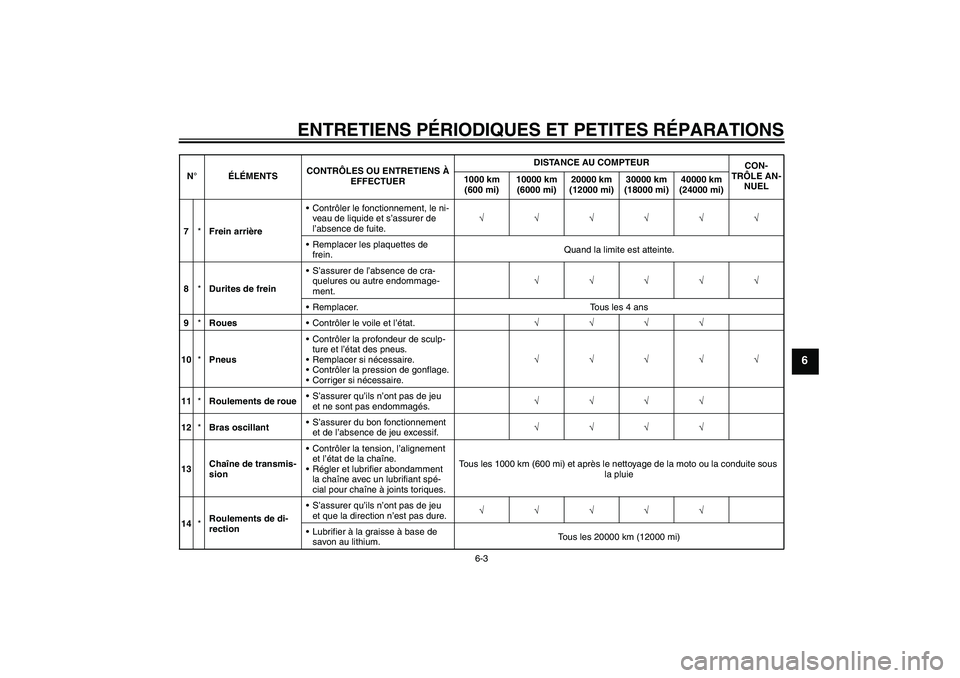

7*Frein arrièreContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
8*Durites de freinS’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√√
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
12*Bras oscillantS’assurer du bon fonctionnement
et de l’absence de jeu excessif.√√√√
13Chaîne de transmis-
sionContrôler la tension, l’alignement
et l’état de la chaîne.
Régler et lubrifier abondamment
la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques.Tous les 1000 km (600 mi) et après le nettoyage de la moto ou la conduite sous
la pluie
14*Roulements de di-
rectionS’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi) N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2D1F2F0.book Page 3 Wednesday, August 22, 2007 10:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6

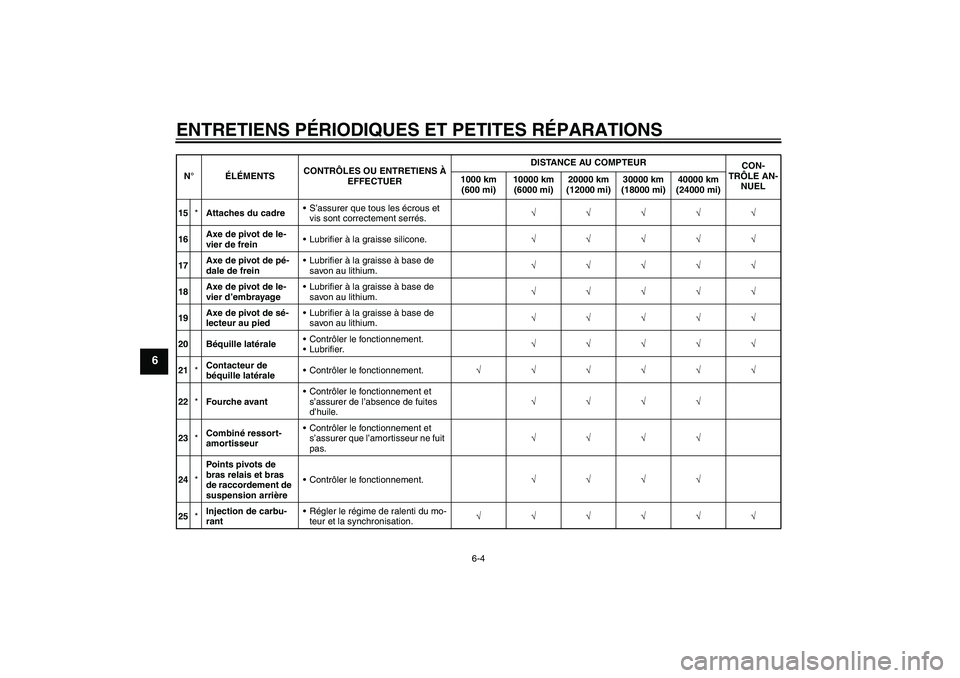

15*Attaches du cadreS’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
16Axe de pivot de le-
vier de freinLubrifier à la graisse silicone.√√√√√
17Axe de pivot de pé-
dale de freinLubrifier à la graisse à base de
savon au lithium.√√√√√
18Axe de pivot de le-
vier d’embrayageLubrifier à la graisse à base de
savon au lithium.√√√√√
19Axe de pivot de sé-
lecteur au piedLubrifier à la graisse à base de
savon au lithium.√√√√√
20 Béquille latéraleContrôler le fonctionnement.
Lubrifier.√√√√√
21*Contacteur de
béquille latéraleContrôler le fonctionnement.√√√√√√
22*Fourche avantContrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
23*Combiné ressort-
amortisseurContrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas.√√√√
24*Points pivots de
bras relais et bras
de raccordement de
suspension arrière Contrôler le fonctionnement.√√√√
25*Injection de carbu-
rantRégler le régime de ralenti du mo-
teur et la synchronisation.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2D1F2F0.book Page 4 Wednesday, August 22, 2007 10:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6

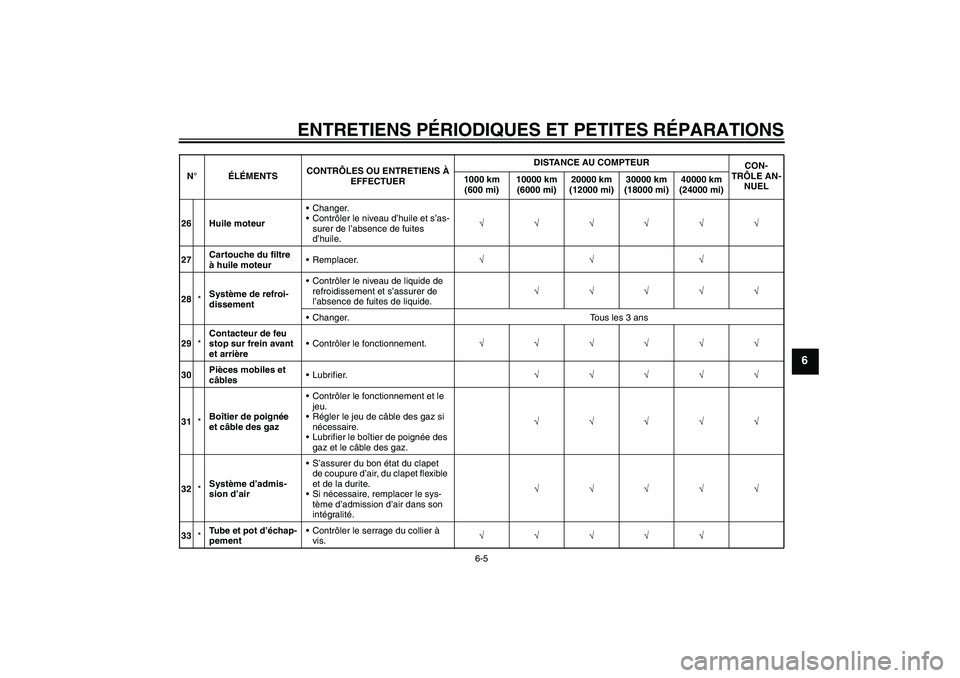

26 Huile moteurChanger.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√√√√√
27Cartouche du filtre
à huile moteurRemplacer.√√√
28*Système de refroi-
dissementContrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
Changer. Tous les 3 ans
29*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√
30Pièces mobiles et
câblesLubrifier.√√√√√
31*Boîtier de poignée
et câble des gazContrôler le fonctionnement et le
jeu.
Régler le jeu de câble des gaz si
nécessaire.
Lubrifier le boîtier de poignée des
gaz et le câble des gaz.√√√√√
32*Système d’admis-
sion d’airS’assurer du bon état du clapet
de coupure d’air, du clapet flexible
et de la durite.
Si nécessaire, remplacer le sys-
tème d’admission d’air dans son
intégralité.√√√√√
33*Tube et pot d’échap-
pementContrôler le serrage du collier à
vis.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2D1F2F0.book Page 5 Wednesday, August 22, 2007 10:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU18680
N.B.:

Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.


Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.

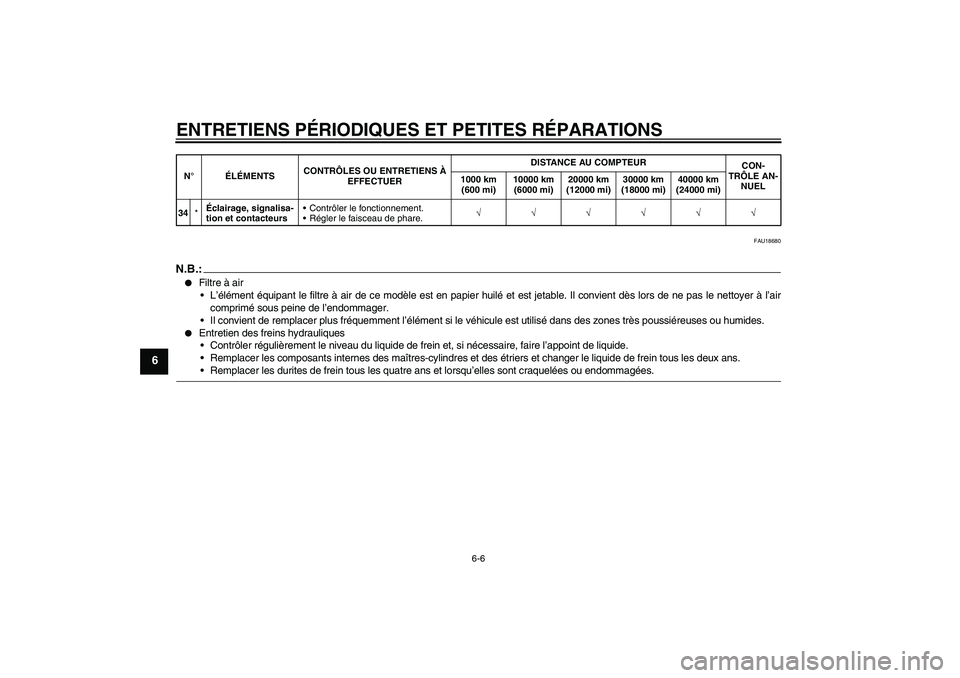

34*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2D1F2F0.book Page 6 Wednesday, August 22, 2007 10:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
FAU18751

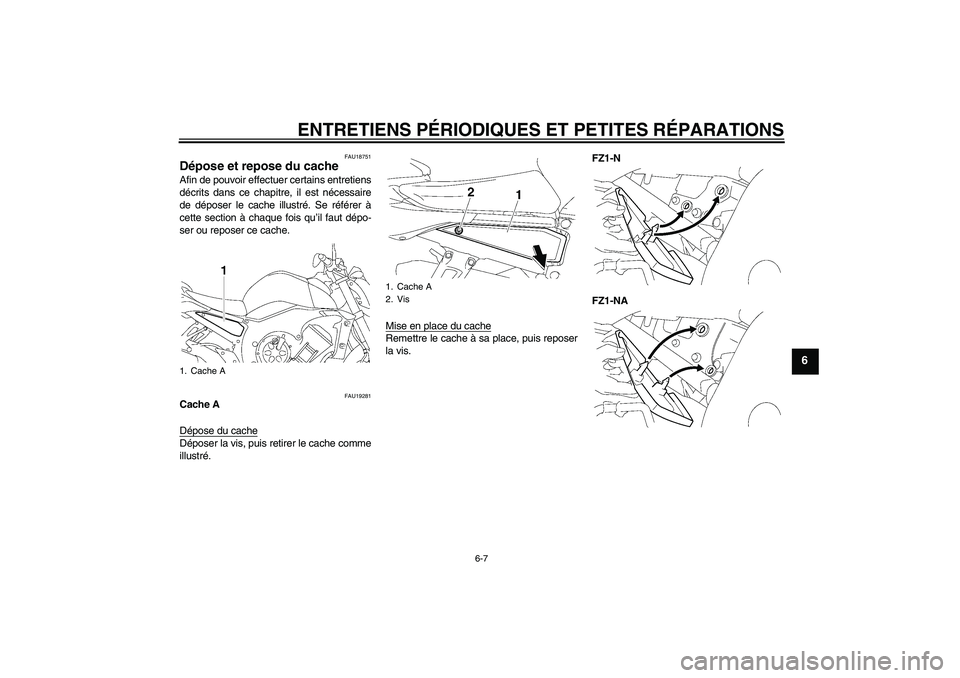

Dépose et repose du cache Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer le cache illustré. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer ce cache.
FAU19281
Cache A
Dépose du cacheDéposer la vis, puis retirer le cache comme
illustré.Mise en place du cache
Remettre le cache à sa place, puis reposer
la vis.FZ1-N
FZ1-NA
1. Cache A
1. Cache A
2. Vis
U2D1F2F0.book Page 7 Wednesday, August 22, 2007 10:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
FAU19652

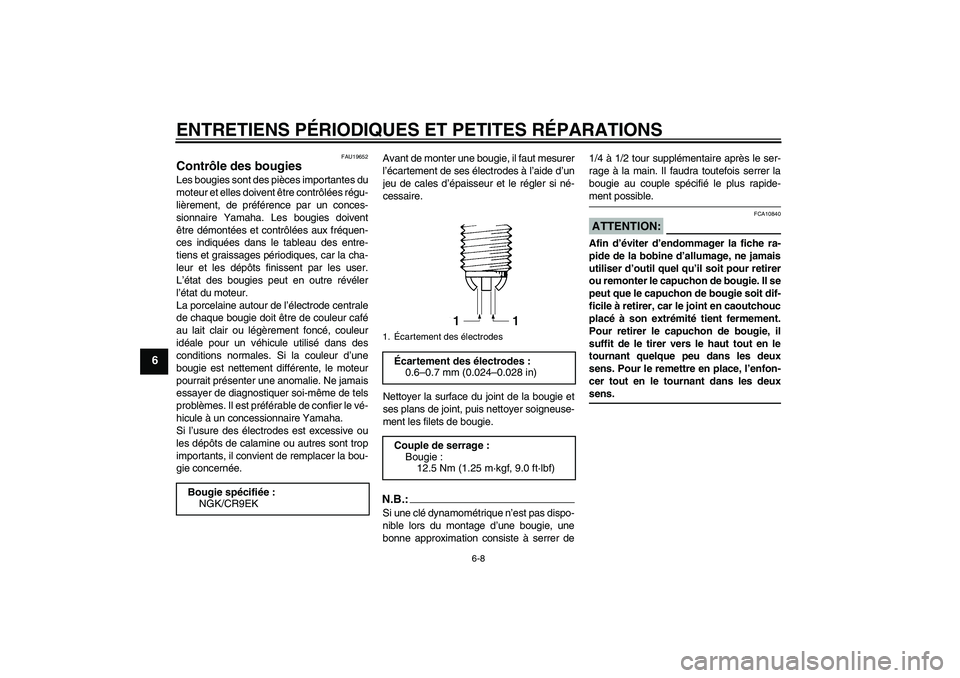

Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.ATTENTION:
FCA10840
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deuxsens.
Bougie spécifiée:
NGK/CR9EK
1.Écartement des électrodesÉcartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U2D1F2F0.book Page 8 Wednesday, August 22, 2007 10:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
FAU19904
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.N.B.:S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner deserreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur droit du carter moteur.
N.B.:Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Placer le véhicule sur un plan horizon-
tal.2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.
N.B.:Sauter les étapes 5 à 7 si l’on ne procède
pas au remplacement de la cartouche du fil-tre à huile.
5. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
1. Bouchon de remplissage de l’huile moteur
2. Hublot de contrôle du niveau d’huile moteur
3. Repère de niveau maximum
4. Repère de niveau minimum
1. Vis de vidange d’huile moteur
U2D1F2F0.book Page 9 Wednesday, August 22, 2007 10:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6

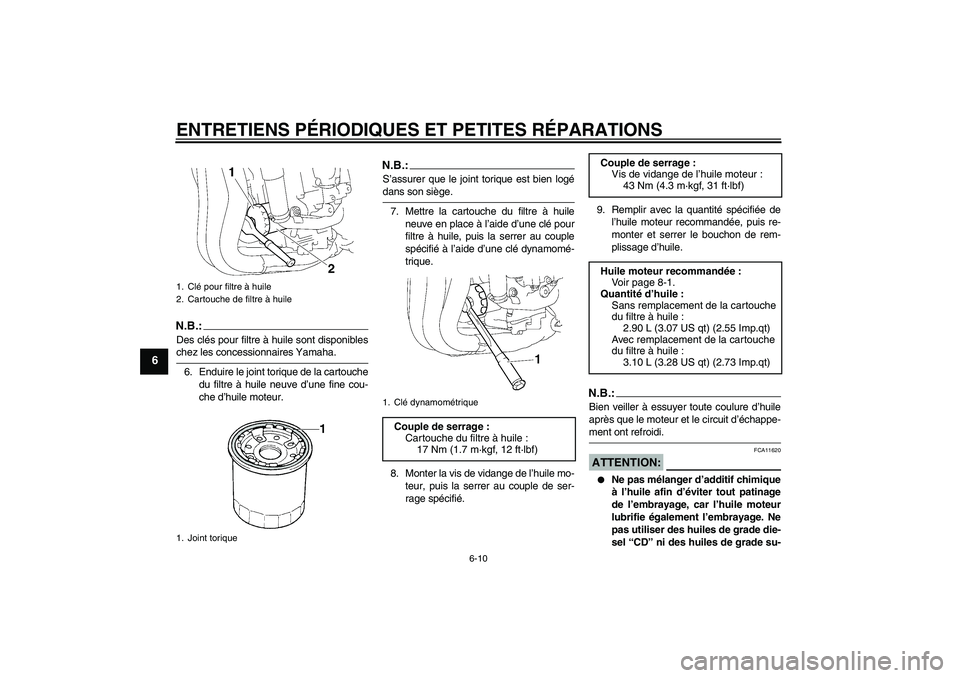

N.B.:Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
6. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur.
N.B.:S’assurer que le joint torique est bien logédans son siège.
7. Mettre la cartouche du filtre à huile
neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
8. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.9. Remplir avec la quantité spécifiée de
l’huile moteur recommandée, puis re-
monter et serrer le bouchon de rem-
plissage d’huile.
N.B.:Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-ment ont refroidi.ATTENTION:
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
1. Joint torique
1. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
2.90 L (3.07 US qt) (2.55 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
3.10 L (3.28 US qt) (2.73 Imp.qt)
U2D1F2F0.book Page 10 Wednesday, August 22, 2007 10:15 AM
