2008 YAMAHA FZ1-N Manuale de Empleo (in Spanish)

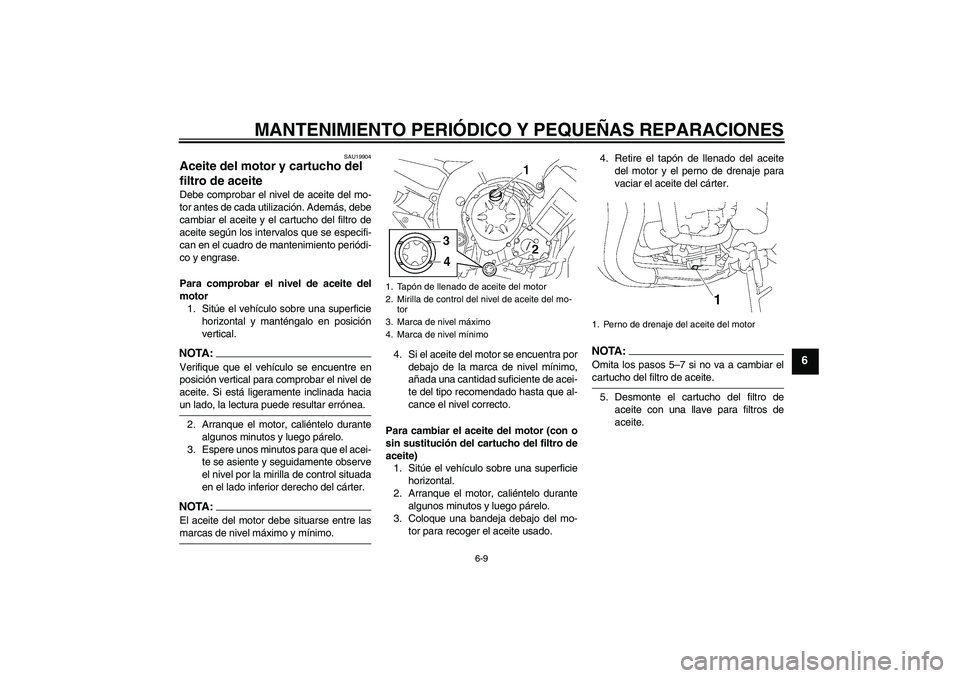

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
SAU19904
Aceite del motor y cartucho del
filtro de aceite Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.NOTA:Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada haciaun lado, la lectura puede resultar errónea.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y seguidamente observe
el nivel por la mirilla de control situada
en el lado inferior derecho del cárter.NOTA:El aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta que al-
cance el nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.4. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
NOTA :
Omita los pasos 5–7 si no va a cambiar elcartucho del filtro de aceite.
5. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
1. Tapón de llenado de aceite del motor
2. Mirilla de control del nivel de aceite del mo-
tor
3. Marca de nivel máximo
4. Marca de nivel mínimo
1. Perno de drenaje del aceite del motor
U2D1S2S0.book Page 9 Wednesday, August 22, 2007 8:43 PM

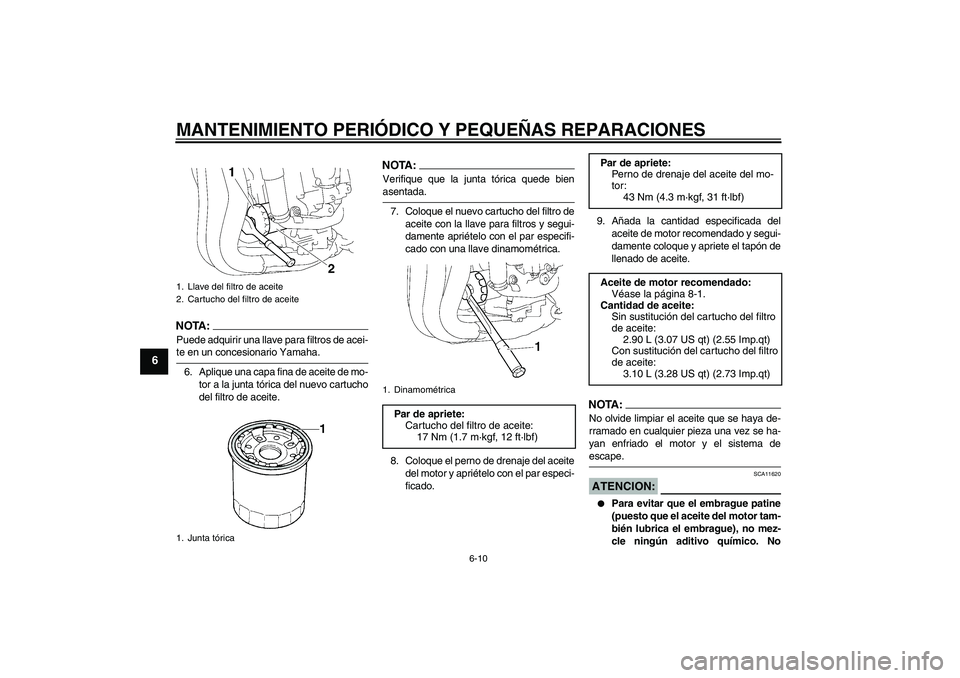

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
NOTA:Puede adquirir una llave para filtros de acei-te en un concesionario Yamaha.
6. Aplique una capa fina de aceite de mo-
tor a la junta tórica del nuevo cartucho
del filtro de aceite.
NOTA:Verifique que la junta tórica quede bienasentada.
7. Coloque el nuevo cartucho del filtro de
aceite con la llave para filtros y segui-
damente apriételo con el par especifi-
cado con una llave dinamométrica.
8. Coloque el perno de drenaje del aceite
del motor y apriételo con el par especi-
ficado.9. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
NOTA:No olvide limpiar el aceite que se haya de-
rramado en cualquier pieza una vez se ha-
yan enfriado el motor y el sistema deescape.ATENCION:
SCA11620


Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
1. Junta tórica
1. DinamométricaPar de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Con sustitución del cartucho del filtro
de aceite:
3.10 L (3.28 US qt) (2.73 Imp.qt)
U2D1S2S0.book Page 10 Wednesday, August 22, 2007 8:43 PM

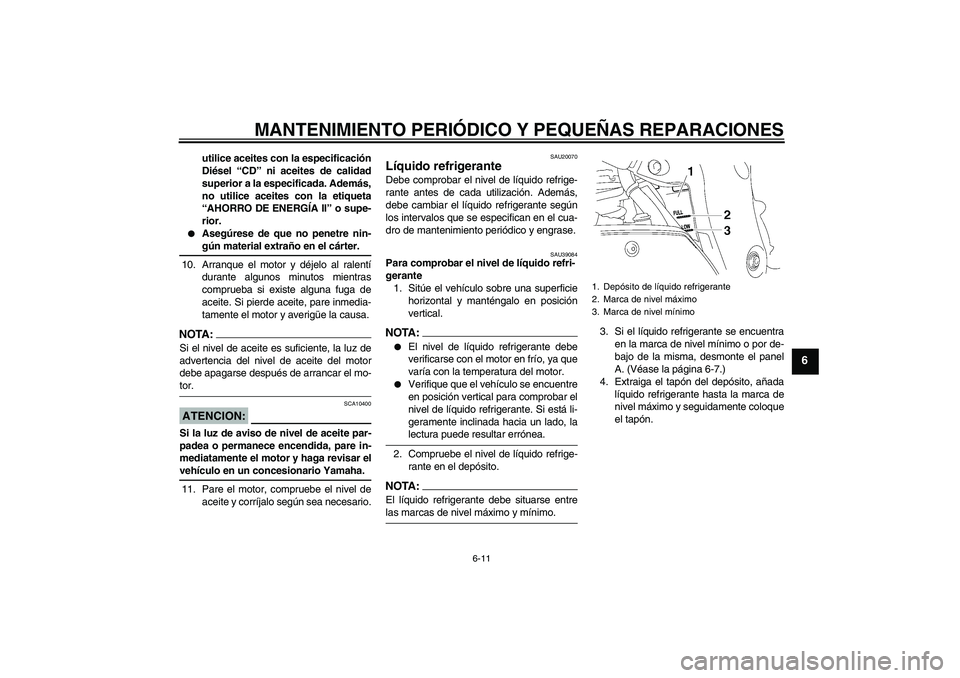

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6
utilice aceites con la especificación
Diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“AHORRO DE ENERGÍA II” o supe-
rior.


Asegúrese de que no penetre nin-gún material extraño en el cárter.
10. Arranque el motor y déjelo al ralentí
durante algunos minutos mientras
comprueba si existe alguna fuga de
aceite. Si pierde aceite, pare inmedia-
tamente el motor y averigüe la causa.
NOTA:Si el nivel de aceite es suficiente, la luz de
advertencia del nivel de aceite del motor
debe apagarse después de arrancar el mo-tor.ATENCION:
SCA10400
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida, pare in-
mediatamente el motor y haga revisar elvehículo en un concesionario Yamaha.
11. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
SAU20070
Líquido refrigerante Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU39084
Para comprobar el nivel de líquido refri-
gerante
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.NOTA:

El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.


Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, lalectura puede resultar errónea.
2. Compruebe el nivel de líquido refrige-
rante en el depósito.
NOTA:El líquido refrigerante debe situarse entrelas marcas de nivel máximo y mínimo.3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, desmonte el panel
A. (Véase la página 6-7.)
4. Extraiga el tapón del depósito, añada
líquido refrigerante hasta la marca de
nivel máximo y seguidamente coloque
el tapón.
1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
U2D1S2S0.book Page 11 Wednesday, August 22, 2007 8:43 PM

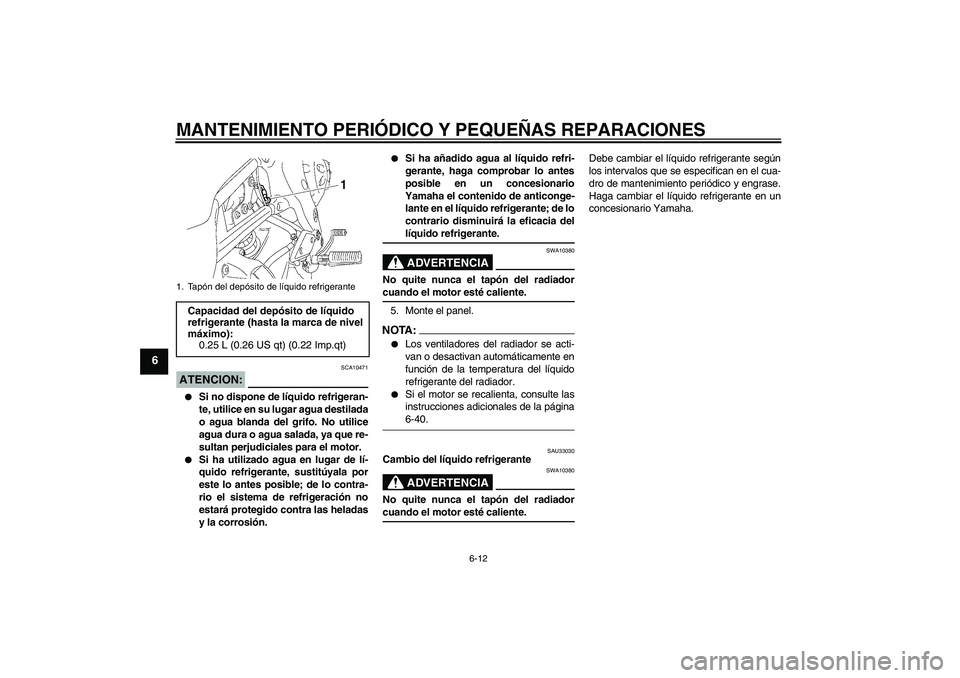

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
ATENCION:
SCA10471


Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.


Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión.


Si ha añadido agua al líquido refri-
gerante, haga comprobar lo antes
posible en un concesionario
Yamaha el contenido de anticonge-
lante en el líquido refrigerante; de lo
contrario disminuirá la eficacia dellíquido refrigerante.ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.
5. Monte el panel.NOTA:

Los ventiladores del radiador se acti-
van o desactivan automáticamente en
función de la temperatura del líquido
refrigerante del radiador.


Si el motor se recalienta, consulte las
instrucciones adicionales de la página6-40.
SAU33030
Cambio del líquido refrigerante
ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha.
1. Tapón del depósito de líquido refrigerante Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U2D1S2S0.book Page 12 Wednesday, August 22, 2007 8:43 PM

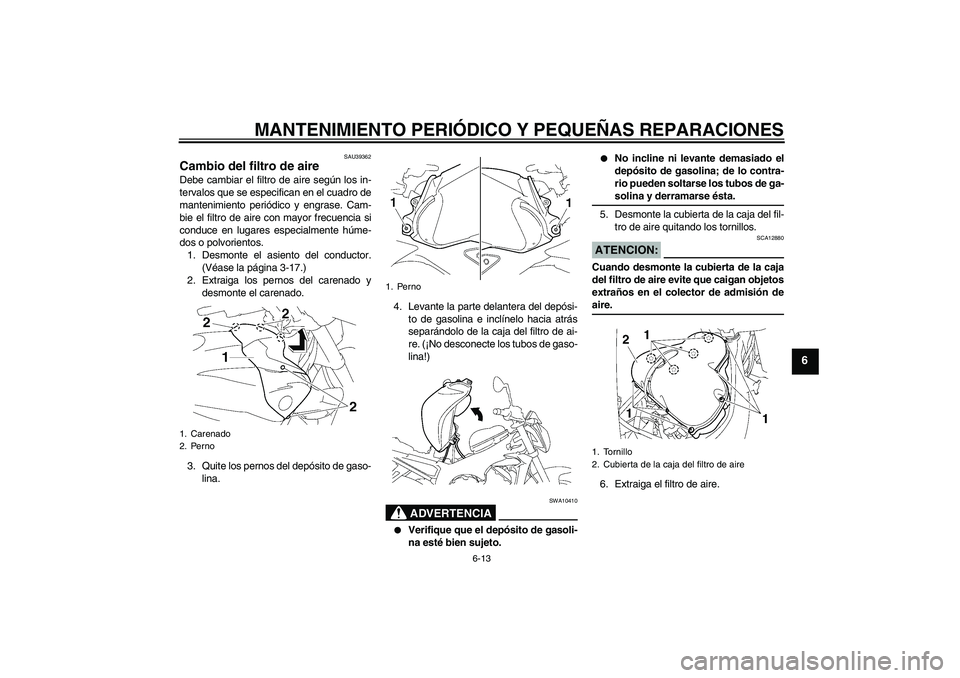

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6
SAU39362
Cambio del filtro de aire Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
1. Desmonte el asiento del conductor.
(Véase la página 3-17.)
2. Extraiga los pernos del carenado y
desmonte el carenado.
3. Quite los pernos del depósito de gaso-
lina.4. Levante la parte delantera del depósi-
to de gasolina e inclínelo hacia atrás
separándolo de la caja del filtro de ai-
re. (¡No desconecte los tubos de gaso-
lina!)
ADVERTENCIA
SWA10410


Verifique que el depósito de gasoli-
na esté bien sujeto.


No incline ni levante demasiado el
depósito de gasolina; de lo contra-
rio pueden soltarse los tubos de ga-solina y derramarse ésta.
5. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
ATENCION:
SCA12880
Cuando desmonte la cubierta de la caja
del filtro de aire evite que caigan objetos
extraños en el colector de admisión deaire.
6. Extraiga el filtro de aire.
1. Carenado
2. Perno
1. Perno
1. Tornillo
2. Cubierta de la caja del filtro de aire
U2D1S2S0.book Page 13 Wednesday, August 22, 2007 8:43 PM

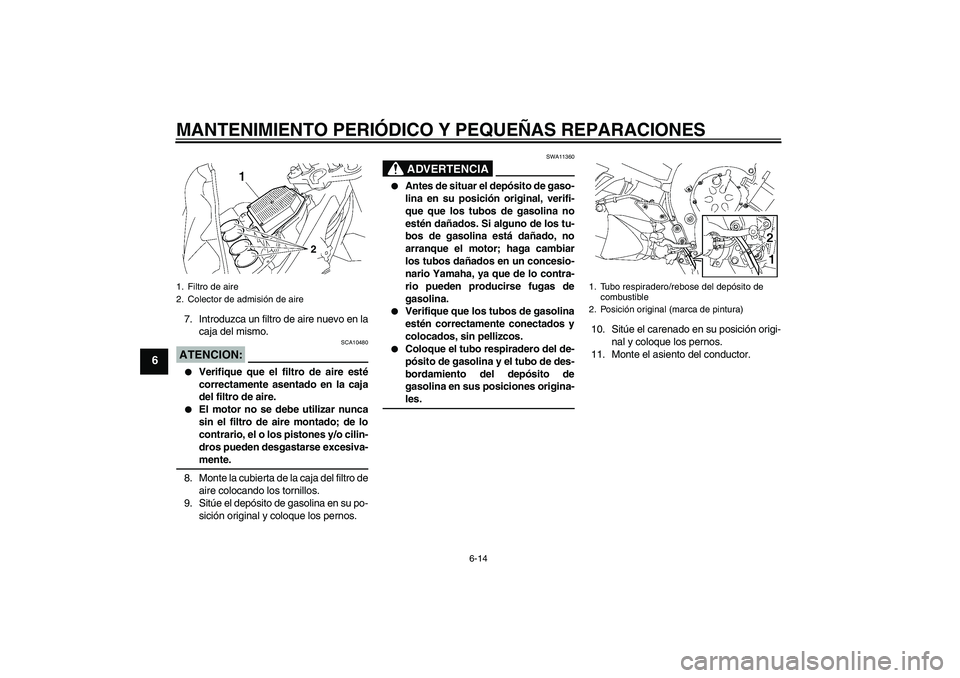

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
6
7. Introduzca un filtro de aire nuevo en la
caja del mismo.ATENCION:
SCA10480


Verifique que el filtro de aire esté
correctamente asentado en la caja
del filtro de aire.


El motor no se debe utilizar nunca
sin el filtro de aire montado; de lo
contrario, el o los pistones y/o cilin-
dros pueden desgastarse excesiva-mente.
8. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
9. Sitúe el depósito de gasolina en su po-
sición original y coloque los pernos.
ADVERTENCIA
SWA11360


Antes de situar el depósito de gaso-
lina en su posición original, verifi-
que que los tubos de gasolina no
estén dañados. Si alguno de los tu-
bos de gasolina está dañado, no
arranque el motor; haga cambiar
los tubos dañados en un concesio-
nario Yamaha, ya que de lo contra-
rio pueden producirse fugas de
gasolina.


Verifique que los tubos de gasolina
estén correctamente conectados y
colocados, sin pellizcos.


Coloque el tubo respiradero del de-
pósito de gasolina y el tubo de des-
bordamiento del depósito de
gasolina en sus posiciones origina-les.10. Sitúe el carenado en su posición origi-
nal y coloque los pernos.
11. Monte el asiento del conductor.
1. Filtro de aire
2. Colector de admisión de aire
1. Tubo respiradero/rebose del depósito de
combustible
2. Posición original (marca de pintura)
U2D1S2S0.book Page 14 Wednesday, August 22, 2007 8:43 PM

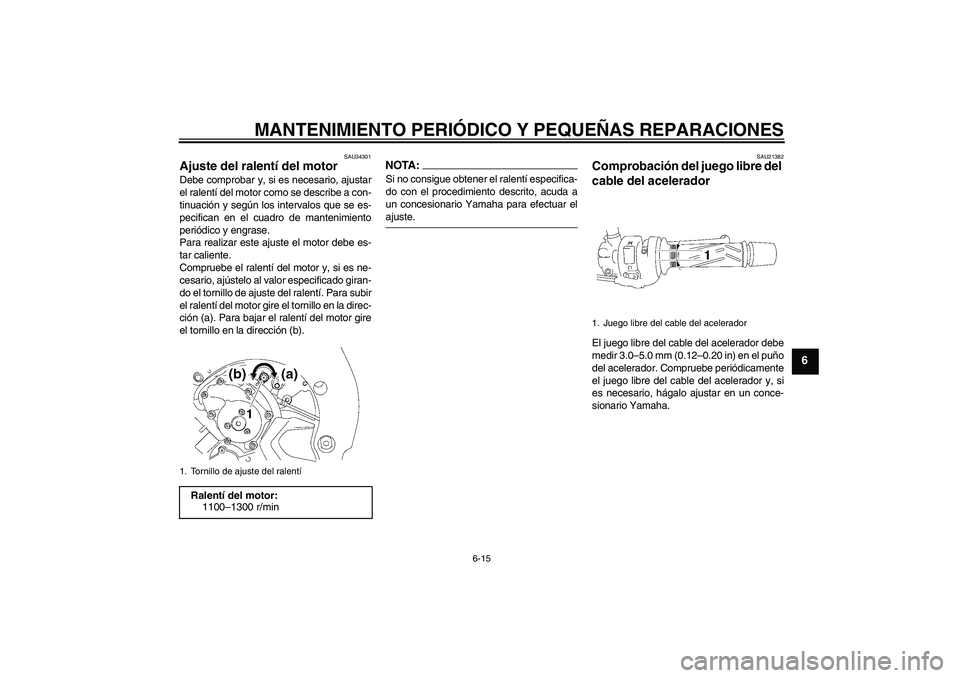

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6
SAU34301
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a con-
tinuación y según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.
Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado giran-
do el tornillo de ajuste del ralentí. Para subir
el ralentí del motor gire el tornillo en la direc-
ción (a). Para bajar el ralentí del motor gire
el tornillo en la dirección (b).
NOTA:Si no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar elajuste.
SAU21382
Comprobación del juego libre del
cable del acelerador El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
1. Tornillo de ajuste del ralentíRalentí del motor:
1100–1300 r/min
1. Juego libre del cable del acelerador
U2D1S2S0.book Page 15 Wednesday, August 22, 2007 8:43 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21771
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10500


La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).


La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, la carga y los accesorioshomologados para este modelo.
ADVERTENCIA
SWA11020
La carga influye enormemente en las ca-
racterísticas de manejabilidad, frenada,
prestaciones y seguridad de la motoci-
cleta; por lo tanto, debe tener en cuenta
las precauciones siguientes.Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Carga máxima*:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
U2D1S2S0.book Page 16 Wednesday, August 22, 2007 8:43 PM
