FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-19
3
Als de handleiding of andere documentatie
in het opbergcompartiment wordt opgebor-
gen, doe ze dan in een plastic zak om nat
worden te voorkomen. Zorg bij het wassen
van de motorfiets dat geen water het op-
bergcompartiment kan binnendringen.
DAU39332
Afstellen van de voorvork Beide vorkpoten zijn voorzien van een stel-
bout voor veervoorspanning, de rechter-
vorkpoot is voorzien van een stelschroef
voor uitveerdemping en de linkervorkpoot is
voorzien van een stelschroef voor uitveer-
demping.
WAARSCHUWING
DWA14670
Geef altijd beide vorkpoten dezelfde
veervoorspanning, anders kan slecht
weggedrag en verminderde rijstabiliteithet gevolg zijn.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting (b).
OPMERKING:Breng de gewenste groef op het stelmecha-
nisme in lijn met het bovenvlak van de vork-plug.
1. Stang CYCLELOK-slot (optie)
2. Riem
3. Yamaha CYCLELOK-slot (optie)
1. Stelbout veervoorspanning
1. Huidige instelling
2. Vorkplug
Afstelling veervoorspanning:
Minimum (zacht):
8
Standaard:
5.5
Maximum (hard):
0
U2D1D2D0.book Page 19 Wednesday, August 22, 2007 8:44 PM
Page 34 of 102
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
3
Uitveerdemping
De uitveerdemping wordt alleen afgesteld
op de rechtervorkpoot. Draai om de uitvee-
rdemping te verhogen en zo de vering stug-
ger te maken de stelschroef in de richting
(a). Draai om de uitveerdemping te verla-
gen en zo de vering zachter te maken de
stelschroef in de richting (b).OPMERKING:Voer deze afstelling uit aan de rechtervork-poot.Inveerdemping
De inveerdemping wordt alleen afgesteld
op de linkervorkpoot. Draai om de inveer-
demping te verhogen en zo de vering stug-
ger te maken de stelschroef in de richting
(a). Draai om de inveerdemping te verlagen
en zo de vering zachter te maken de stel-
schroef in de richting (b).
OPMERKING:Voer deze afstelling uit aan de linkervork-poot.LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.OPMERKING:Door geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van elk veerdem-
1. Stelschroef voor uitveerdemping
Afstelling uitveerdemping:
Minimum (zacht):
26 klik(ken) in de richting (b)*
Standaard:
18 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)1. Stelschroef voor inveerdemping
Afstelling inveerdemping:
Minimum (zacht):
26 klik(ken) in de richting (b)*
Standaard:
5 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
U2D1D2D0.book Page 20 Wednesday, August 22, 2007 8:44 PM
Page 35 of 102
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-21
3
pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan tepassen.

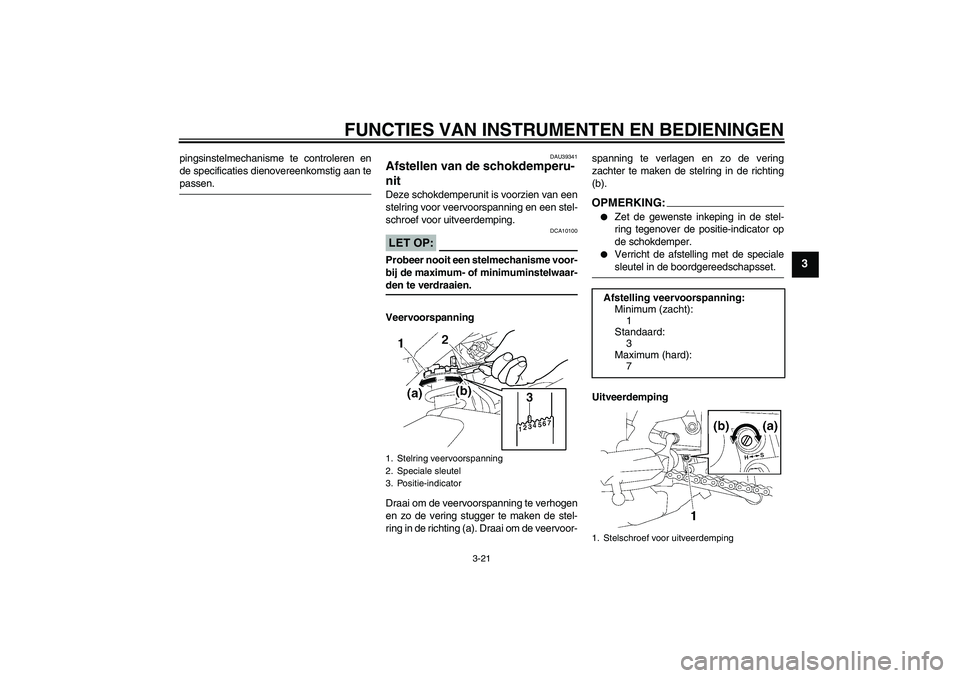

DAU39341
Afstellen van de schokdemperu-
nit Deze schokdemperunit is voorzien van een
stelring voor veervoorspanning en een stel-
schroef voor uitveerdemping.LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
ring in de richting (a). Draai om de veervoor-spanning te verlagen en zo de vering
zachter te maken de stelring in de richting
(b).
OPMERKING:
Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
Verricht de afstelling met de specialesleutel in de boordgereedschapsset.
Uitveerdemping
1. Stelring veervoorspanning
2. Speciale sleutel
3. Positie-indicator
Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
3
Maximum (hard):
7
1. Stelschroef voor uitveerdemping
U2D1D2D0.book Page 21 Wednesday, August 22, 2007 8:44 PM
Page 36 of 102
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-22
3
Draai om de uitveerdemping te verhogen en
zo de vering stugger te maken de stel-
schroef in de richting (a). Draai om de uit-
veerdemping te verlagen en zo de vering
zachter te maken de stelschroef in de rich-
ting (b).OPMERKING:Door geringe productie-afwijkingen zal het
totaal aantal klikken van het instelmecha-
nisme voor uitveerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van het instelmecha-
nisme voor uitveerdemping te controleren
en de specificaties dienovereenkomstig aante passen.
WAARSCHUWING
DWA10220
Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikant
kan niet aansprakelijk worden gesteld
voor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.
Stel de schokdemper niet bloot aan
open vuur of aan andere hittebron-
nen, anders kan deze door de op-
lopende druk exploderen.
Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan
achteruitgaan.
Laat onderhoud aan de schokdem-
per altijd uitvoeren door eenYamaha dealer.
DAU38961
Bagageriembevestiging Er zijn zes bagageriembevestigingen, vier
onderaan het duozadel en één op elke pas-
sagiersvoetsteun. Om de bagageriembe-
vestigingen onderaan het duozadel te
gebruiken verwijdert u het duozadel, haakt Afstelling uitveerdemping:
Minimum (zacht):
12 klik(ken) in de richting (b)*
Standaard:
8 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)1. Bagageriembevestiging
2. Haak
1. Bagageriembevestiging
U2D1D2D0.book Page 22 Wednesday, August 22, 2007 8:44 PM
Page 37 of 102
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-23
3
u de riemen los uit de haken, en brengt u
vervolgens het duozadel weer aan terwijl de
riemen eronder vrijhangen. (Zie pagina
3-17.)
DAU41940
EXUP-systeem Dit model is uitgerust met het Yamaha
EXUP-systeem (regelsysteem voor uitlaat-
druk). Dit systeem verhoogt het motorver-
mogen door een klep die de diameter van
de uitlaatpijp reguleert. De stand van de
EXUP-klep wordt door een computerge-
stuurde servomotor constant aangepast
overeenkomstig het motortoerental.LET OP:
DCA15610
Het EXUP-systeem werd afgesteld en
uitgebreid getest op de Yamaha fabriek.
Als deze afstellingen worden gewijzigd
zonder dat voldoende technische kennis
aanwezig is, kan de werking van de mo-
tor achteruitgaan of wordt de motor be-schadigd.
DAU15301
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKING:De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitlegover het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer alsde werking niet naar behoren is.
U2D1D2D0.book Page 23 Wednesday, August 22, 2007 8:44 PM
Page 38 of 102
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-24
3
DAU44890
Startspersysteem Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard, de
sperschakelaar voor de koppelingshendel
en de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.
Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de zijstandaard is
opgeklapt, terwijl de koppelingshendel
niet is ingetrokken.
Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.WAARSCHUWING
DWA10250
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamahadealer het systeem te controleren.U2D1D2D0.book Page 24 Wednesday, August 22, 2007 8:44 PM
Page 39 of 102
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-25
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.De vrijstandschakelaar is mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de koppelingshendel is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
JA NEE JA NEE JA NEE
