ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
ATTENTION:
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
FAU23280

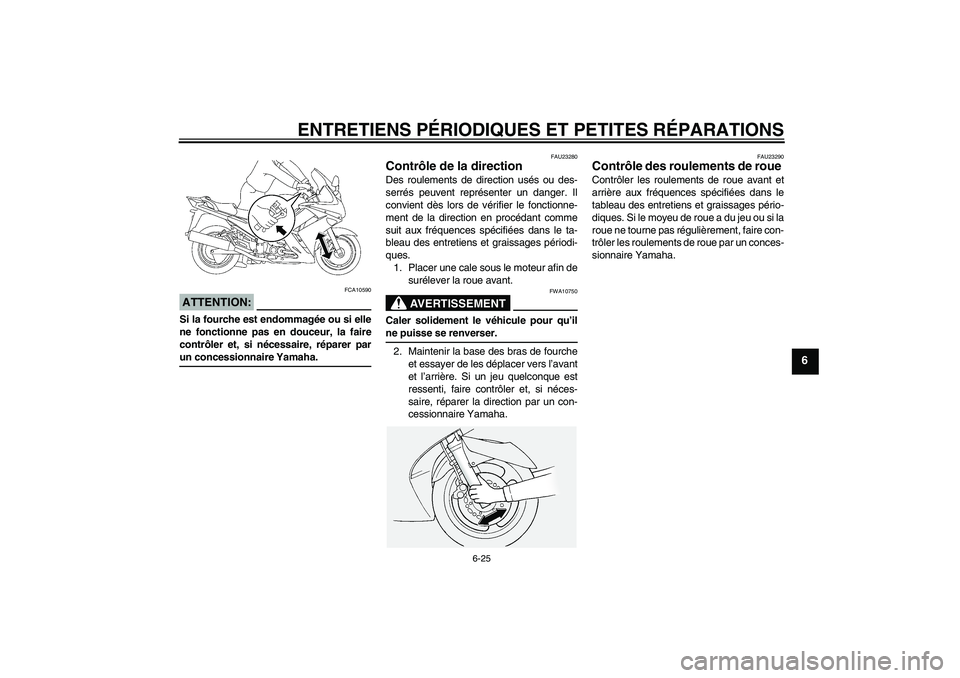

Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT
FWA10750
Caler solidement le véhicule pour qu’ilne puisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
U2D2F2F0.book Page 25 Tuesday, October 9, 2007 9:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
FAU39521

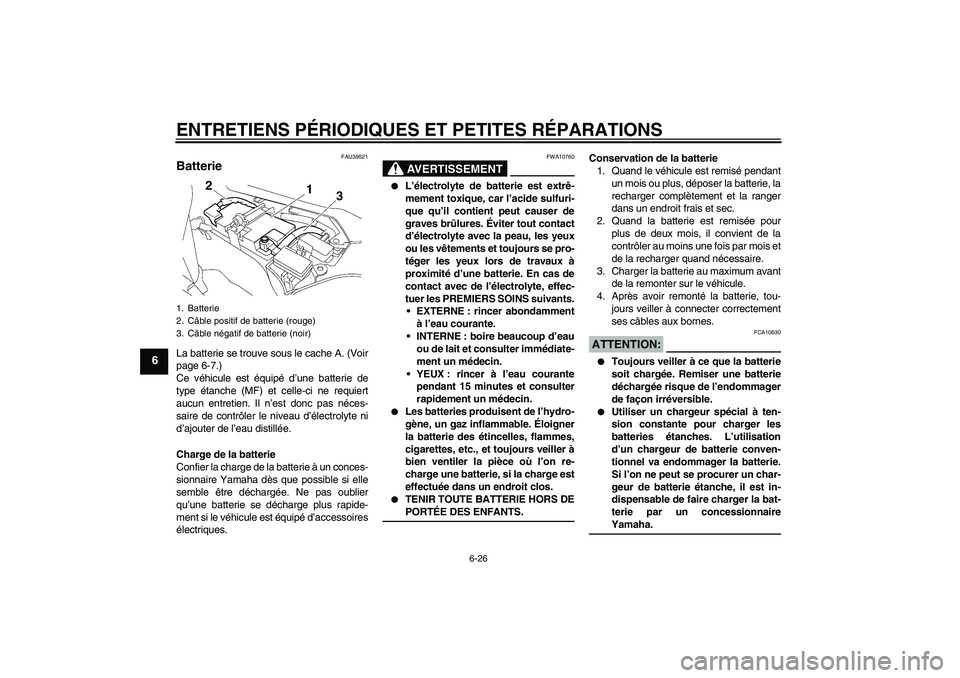

Batterie La batterie se trouve sous le cache A. (Voir
page 6-7.)
Ce véhicule est équipé d’une batterie de
type étanche (MF) et celle-ci ne requiert
aucun entretien. Il n’est donc pas néces-
saire de contrôler le niveau d’électrolyte ni
d’ajouter de l’eau distillée.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.Conservation de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION:
FCA10630


Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.


Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches. L’utilisation
d’un chargeur de batterie conven-
tionnel va endommager la batterie.
Si l’on ne peut se procurer un char-
geur de batterie étanche, il est in-
dispensable de faire charger la bat-
terie par un concessionnaireYamaha.
1. Batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie (noir)U2D2F2F0.book Page 26 Tuesday, October 9, 2007 9:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
FAU23658

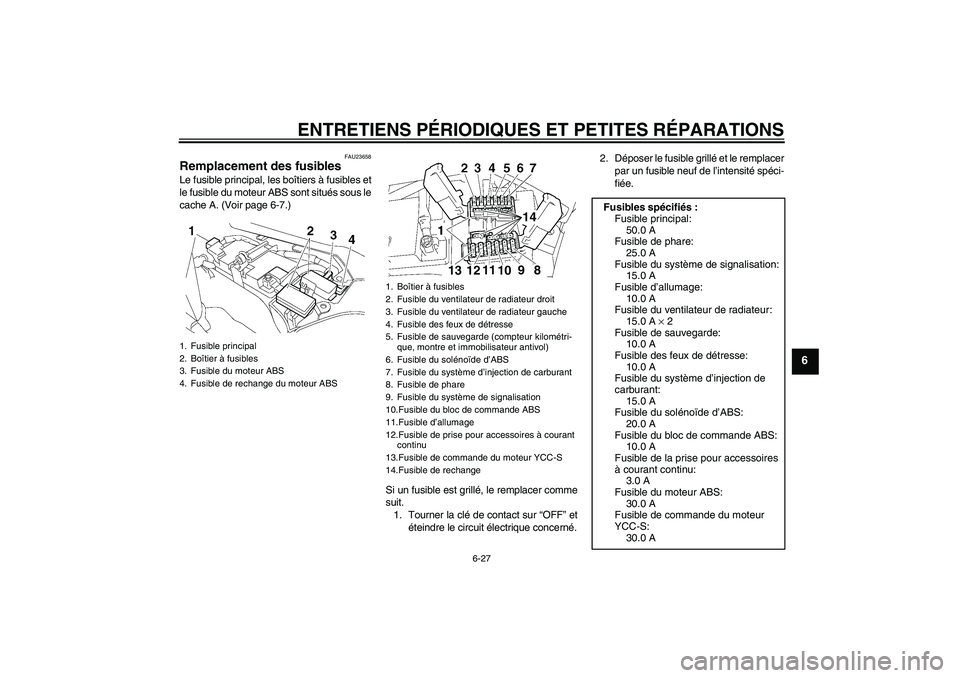

Remplacement des fusibles Le fusible principal, les boîtiers à fusibles et
le fusible du moteur ABS sont situés sous le
cache A. (Voir page 6-7.)
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée.1. Fusible principal
2. Boîtier à fusibles
3. Fusible du moteur ABS
4. Fusible de rechange du moteur ABS
1. Boîtier à fusibles
2. Fusible du ventilateur de radiateur droit
3. Fusible du ventilateur de radiateur gauche
4. Fusible des feux de détresse
5. Fusible de sauvegarde (compteur kilométri-
que, montre et immobilisateur antivol)
6. Fusible du solénoïde d’ABS
7. Fusible du système d’injection de carburant
8. Fusible de phare
9. Fusible du système de signalisation
10.Fusible du bloc de commande ABS
11.Fusible d’allumage
12.Fusible de prise pour accessoires à courant
continu
13.Fusible de commande du moteur YCC-S
14.Fusible de rechange
20
0
2
714
8 9
10 11
12 13
Fusibles spécifiés:
Fusible principal:
50.0 A
Fusible de phare:
25.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
15.0 A × 2
Fusible de sauvegarde:
10.0 A
Fusible des feux de détresse:
10.0 A
Fusible du système d’injection de
carburant:
15.0 A
Fusible du solénoïde d’ABS:
20.0 A
Fusible du bloc de commande ABS:
10.0 A
Fusible de la prise pour accessoires
à courant continu:
3.0 A
Fusible du moteur ABS:
30.0 A
Fusible de commande du moteur
YCC-S:
30.0 A
U2D2F2F0.book Page 27 Tuesday, October 9, 2007 9:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6

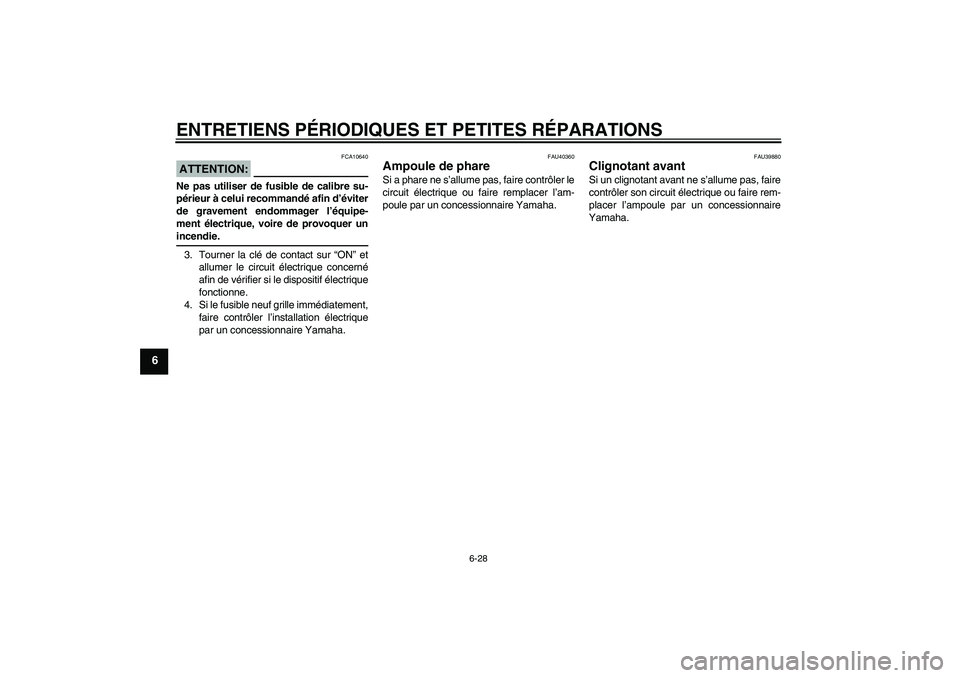

ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU40360
Ampoule de phare Si a phare ne s’allume pas, faire contrôler le
circuit électrique ou faire remplacer l’am-
poule par un concessionnaire Yamaha.
FAU39880
Clignotant avant Si un clignotant avant ne s’allume pas, faire
contrôler son circuit électrique ou faire rem-
placer l’ampoule par un concessionnaire
Yamaha.
U2D2F2F0.book Page 28 Tuesday, October 9, 2007 9:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
FAU27001

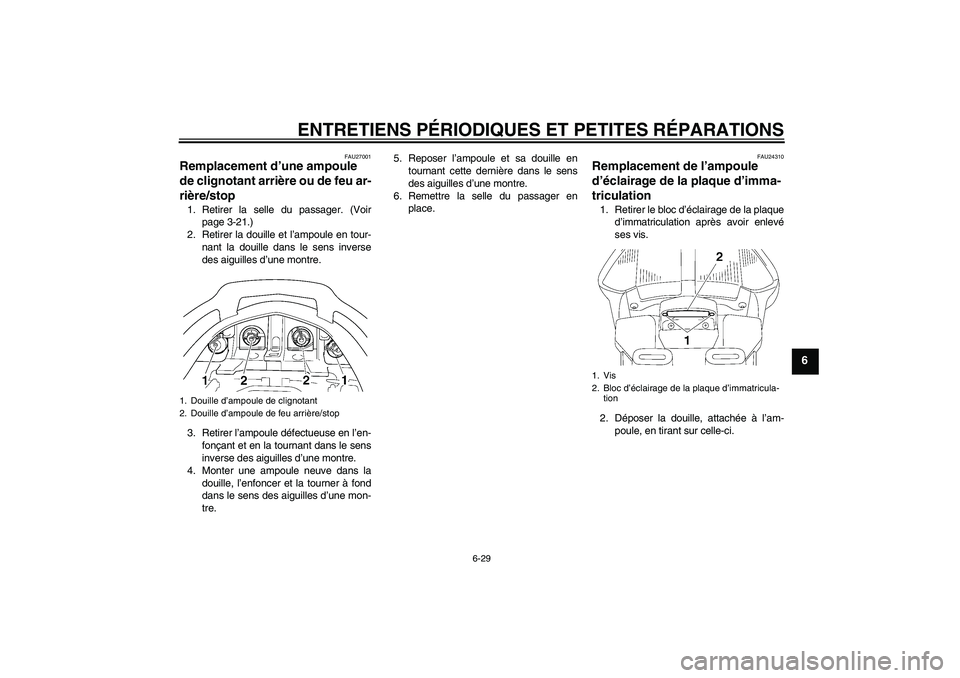

Remplacement d’une ampoule
de clignotant arrière ou de feu ar-
rière/stop 1. Retirer la selle du passager. (Voir
page 3-21.)
2. Retirer la douille et l’ampoule en tour-
nant la douille dans le sens inverse
des aiguilles d’une montre.
3. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
6. Remettre la selle du passager en
place.
FAU24310
Remplacement de l’ampoule
d’éclairage de la plaque d’imma-
triculation 1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
ses vis.
2. Déposer la douille, attachée à l’am-
poule, en tirant sur celle-ci.
1. Douille d’ampoule de clignotant
2. Douille d’ampoule de feu arrière/stop
1. Vis
2. Bloc d’éclairage de la plaque d’immatricula-
tion
U2D2F2F0.book Page 29 Tuesday, October 9, 2007 9:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
3. Extraire l’ampoule défectueuse en ti-
rant sur celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer la douille, attachée à l’am-
poule, en appuyant sur celle-ci.
6. Remettre le bloc d’ampoule d’éclai-
rage de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.
FAU39020
Ampoule de veilleuse Si la veilleuse ne s’allume pas, faire contrô-
ler le circuit électrique ou faire remplacer
l’ampoule par un concessionnaire Yamaha.
FAU25870
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
1. Ampoule d’éclairage de la plaque d’immatri-
culationU2D2F2F0.book Page 30 Tuesday, October 9, 2007 9:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
FAU42500
Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteur
AVERTISSEMENT
FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U2D2F2F0.book Page 31 Tuesday, October 9, 2007 9:15 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
6

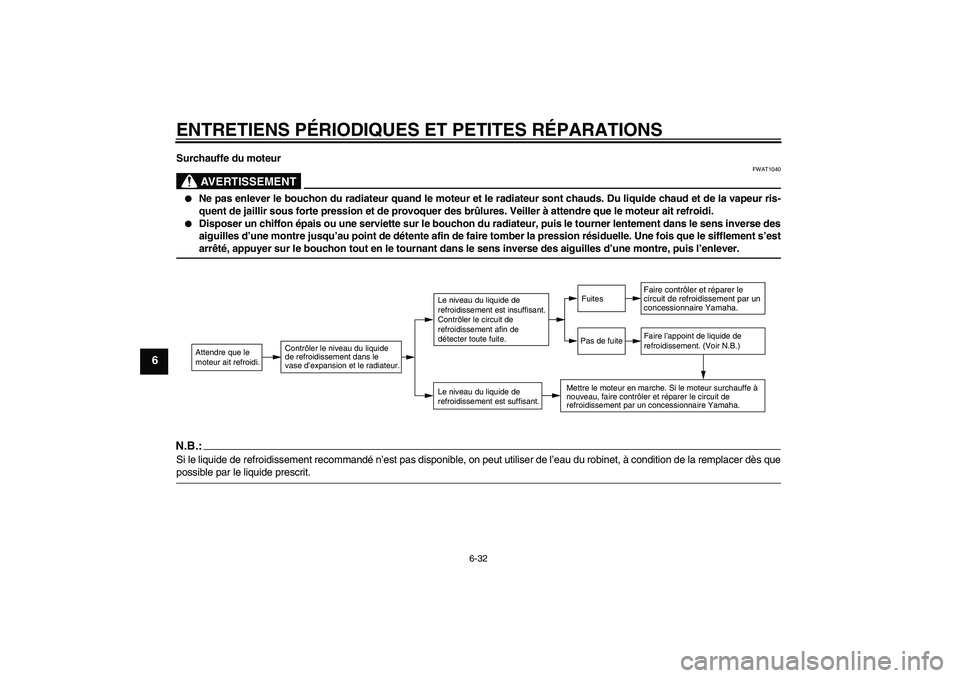

Surchauffe du moteur
AVERTISSEMENT
FWAT1040


Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.


Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’estarrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.:Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès quepossible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U2D2F2F0.book Page 32 Tuesday, October 9, 2007 9:15 AM
