2008 YAMAHA FJR1300A Manual de utilização (in Portuguese)

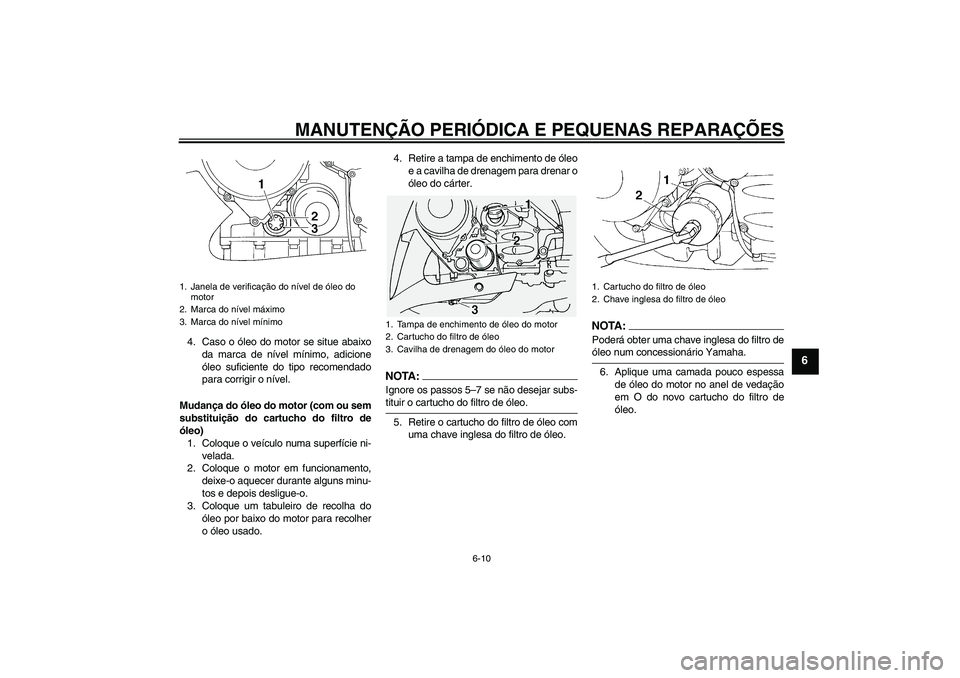

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6
4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Coloque o veículo numa superfície ni-
velada.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.4. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do cárter.
NOTA:Ignore os passos 5–7 se não desejar subs-tituir o cartucho do filtro de óleo.
5. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
NOTA:Poderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
6. Aplique uma camada pouco espessa
de óleo do motor no anel de vedação
em O do novo cartucho do filtro de
óleo.
1. Janela de verificação do nível de óleo do
motor
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa de enchimento de óleo do motor
2. Cartucho do filtro de óleo
3. Cavilha de drenagem do óleo do motor
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
U3P6P2P0.book Page 10 Friday, September 14, 2007 9:32 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
NOTA :
Certifique-se de que o anel de vedação emO está bem encaixado.
7. Instale o novo cartucho do filtro de
óleo e aperte-o em conformidade com
o binário especificado, utilizando uma
chave de binário.8. Instale a cavilha de drenagem de óleo
do motor e aperte-a em conformidade
com o binário especificado.
NOTA:Verifique se existem danos na anilha e, senecessário, substitua-a.9. Reabasteça com a quantidade especi-
ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.
NOTA:Depois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobrequaisquer componentes.PRECAUÇÃO:
PCA11620


Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
1. Anel de vedação em O
1. Cartucho do filtro de óleo
2. Chave de binárioBinário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha de drenagem do óleo do mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
4.00 L (4.23 US qt) (3.52 Imp.qt)
U3P6P2P0.book Page 11 Friday, September 14, 2007 9:32 AM

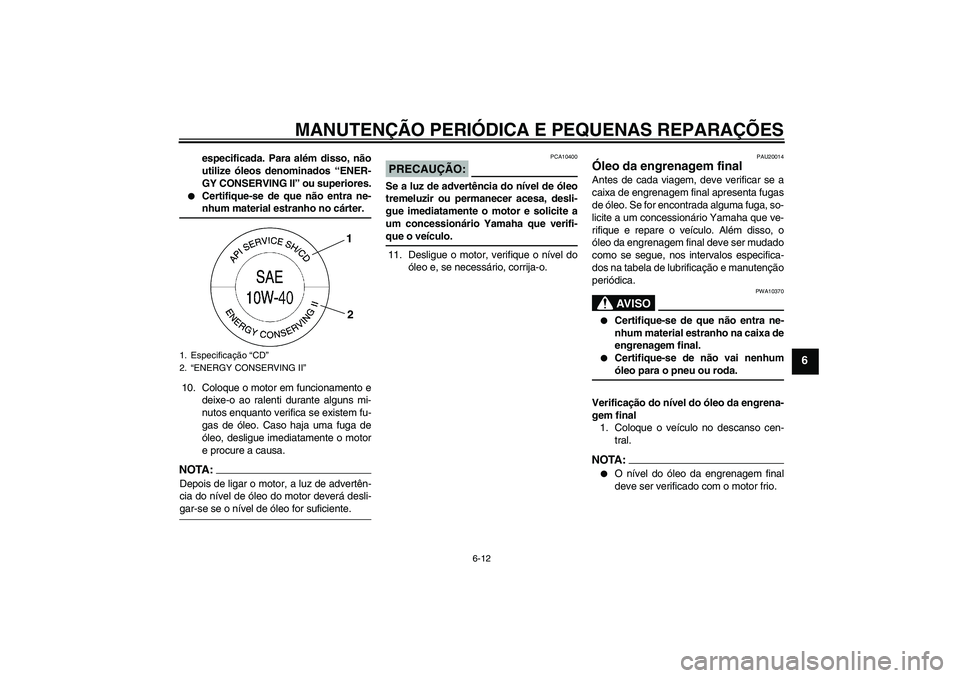

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
6
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.


Certifique-se de que não entra ne-nhum material estranho no cárter.
10. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
NOTA:Depois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-gar-se se o nível de óleo for suficiente.
PRECAUÇÃO:
PCA10400
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-que o veículo.
11. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
PAU20014
Óleo da engrenagem final Antes de cada viagem, deve verificar se a
caixa de engrenagem final apresenta fugas
de óleo. Se for encontrada alguma fuga, so-
licite a um concessionário Yamaha que ve-
rifique e repare o veículo. Além disso, o
óleo da engrenagem final deve ser mudado
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
AV I S O
PWA10370


Certifique-se de que não entra ne-
nhum material estranho na caixa de
engrenagem final.


Certifique-se de não vai nenhumóleo para o pneu ou roda.
Verificação do nível do óleo da engrena-
gem final
1. Coloque o veículo no descanso cen-
tral.
NOTA:

O nível do óleo da engrenagem final
deve ser verificado com o motor frio.
1. Especificação “CD”
2.“ENERGY CONSERVING II”
1
2
U3P6P2P0.book Page 12 Friday, September 14, 2007 9:32 AM

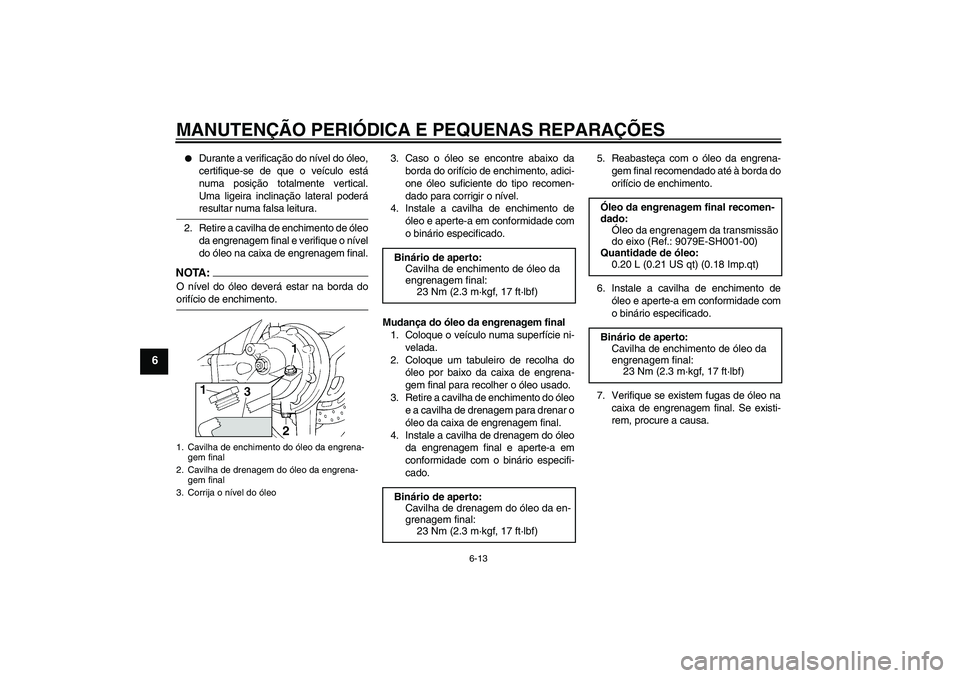

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6


Durante a verificação do nível do óleo,
certifique-se de que o veículo está
numa posição totalmente vertical.
Uma ligeira inclinação lateral poderáresultar numa falsa leitura.
2. Retire a cavilha de enchimento de óleo
da engrenagem final e verifique o nível
do óleo na caixa de engrenagem final.
NOTA:O nível do óleo deverá estar na borda doorifício de enchimento.3. Caso o óleo se encontre abaixo da
borda do orifício de enchimento, adici-
one óleo suficiente do tipo recomen-
dado para corrigir o nível.
4. Instale a cavilha de enchimento de
óleo e aperte-a em conformidade com
o binário especificado.
Mudança do óleo da engrenagem final
1. Coloque o veículo numa superfície ni-
velada.
2. Coloque um tabuleiro de recolha do
óleo por baixo da caixa de engrena-
gem final para recolher o óleo usado.
3. Retire a cavilha de enchimento do óleo
e a cavilha de drenagem para drenar o
óleo da caixa de engrenagem final.
4. Instale a cavilha de drenagem do óleo
da engrenagem final e aperte-a em
conformidade com o binário especifi-
cado.5. Reabasteça com o óleo da engrena-
gem final recomendado até à borda do
orifício de enchimento.
6. Instale a cavilha de enchimento de
óleo e aperte-a em conformidade com
o binário especificado.
7. Verifique se existem fugas de óleo na
caixa de engrenagem final. Se existi-
rem, procure a causa.1. Cavilha de enchimento do óleo da engrena-
gem final
2. Cavilha de drenagem do óleo da engrena-
gem final
3. Corrija o nível do óleo
Binário de aperto:
Cavilha de enchimento de óleo da
engrenagem final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Binário de aperto:
Cavilha de drenagem do óleo da en-
grenagem final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Óleo da engrenagem final recomen-
dado:
Óleo da engrenagem da transmissão
do eixo (Ref.: 9079E-SH001-00)
Quantidade de óleo:
0.20 L (0.21 US qt) (0.18 Imp.qt)
Binário de aperto:
Cavilha de enchimento de óleo da
engrenagem final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U3P6P2P0.book Page 13 Friday, September 14, 2007 9:32 AM

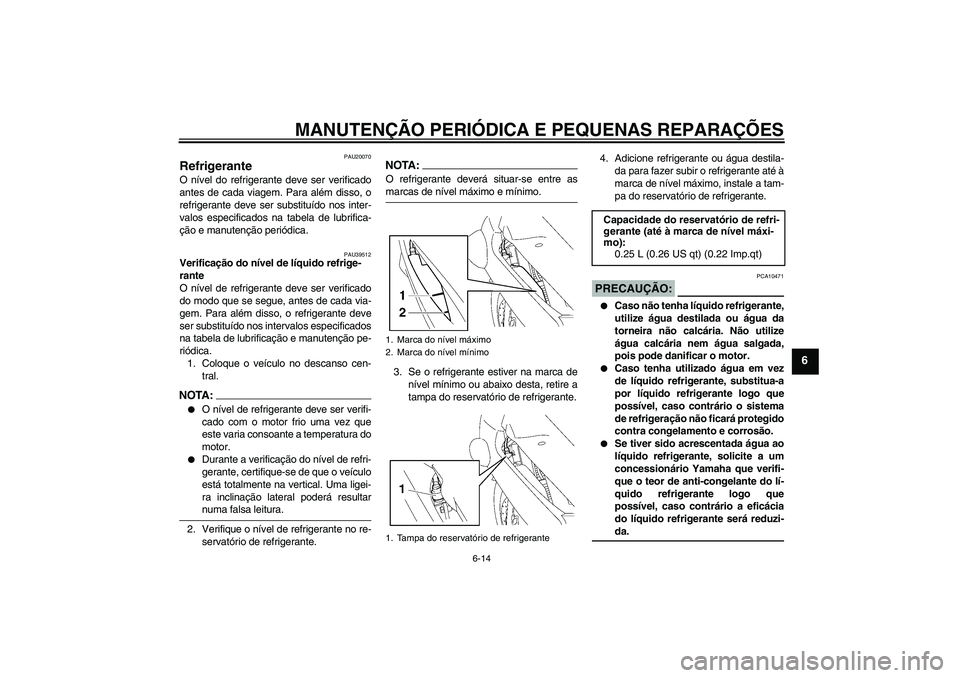

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU39512
Verificação do nível de líquido refrige-
rante
O nível de refrigerante deve ser verificado
do modo que se segue, antes de cada via-
gem. Para além disso, o refrigerante deve
ser substituído nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
1. Coloque o veículo no descanso cen-
tral.NOTA :

O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.


Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultarnuma falsa leitura.
2. Verifique o nível de refrigerante no re-
servatório de refrigerante.
NOTA:O refrigerante deverá situar-se entre asmarcas de nível máximo e mínimo.
3. Se o refrigerante estiver na marca de
nível mínimo ou abaixo desta, retire a
tampa do reservatório de refrigerante.4. Adicione refrigerante ou água destila-
da para fazer subir o refrigerante até à
marca de nível máximo, instale a tam-
pa do reservatório de refrigerante.
PRECAUÇÃO:
PCA10471


Caso não tenha líquido refrigerante,
utilize água destilada ou água da
torneira não calcária. Não utilize
água calcária nem água salgada,
pois pode danificar o motor.


Caso tenha utilizado água em vez
de líquido refrigerante, substitua-a
por líquido refrigerante logo que
possível, caso contrário o sistema
de refrigeração não ficará protegido
contra congelamento e corrosão.


Se tiver sido acrescentada água ao
líquido refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anti-congelante do lí-
quido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será reduzi-da.
1. Marca do nível máximo
2. Marca do nível mínimo
1. Tampa do reservatório de refrigerante
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U3P6P2P0.book Page 14 Friday, September 14, 2007 9:32 AM

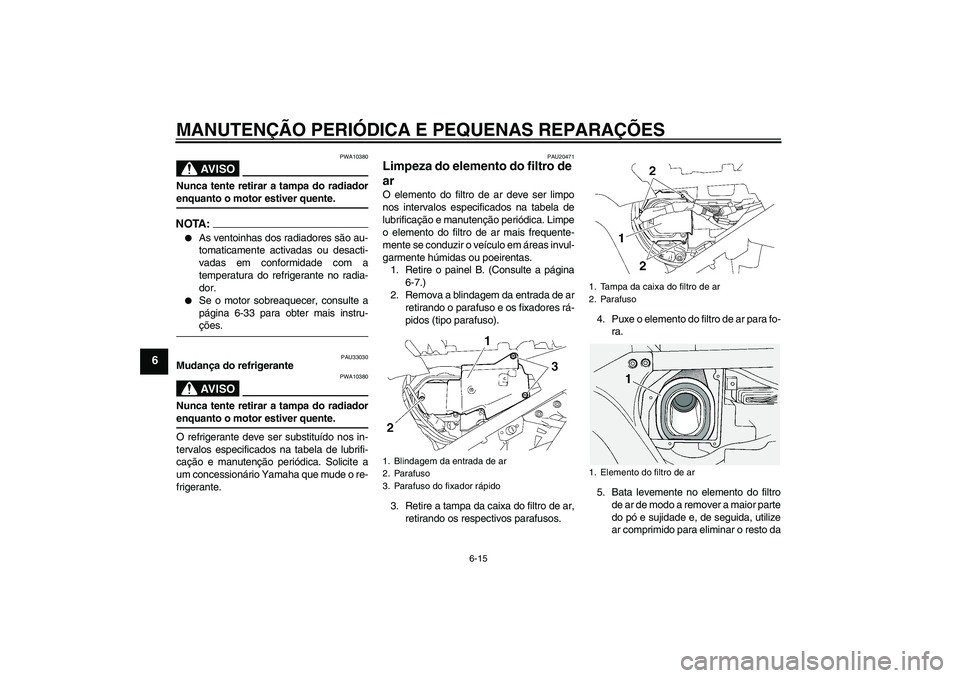

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
AV I S O
PWA10380
Nunca tente retirar a tampa do radiadorenquanto o motor estiver quente.NOTA:

As ventoinhas dos radiadores são au-
tomaticamente activadas ou desacti-
vadas em conformidade com a
temperatura do refrigerante no radia-
dor.


Se o motor sobreaquecer, consulte a
página 6-33 para obter mais instru-ções.
PAU33030
Mudança do refrigerante
AV I S O
PWA10380
Nunca tente retirar a tampa do radiadorenquanto o motor estiver quente.
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o re-
frigerante.
PAU20471
Limpeza do elemento do filtro de
ar O elemento do filtro de ar deve ser limpo
nos intervalos especificados na tabela de
lubrificação e manutenção periódica. Limpe
o elemento do filtro de ar mais frequente-
mente se conduzir o veículo em áreas invul-
garmente húmidas ou poeirentas.
1. Retire o painel B. (Consulte a página
6-7.)
2. Remova a blindagem da entrada de ar
retirando o parafuso e os fixadores rá-
pidos (tipo parafuso).
3. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.4. Puxe o elemento do filtro de ar para fo-
ra.
5. Bata levemente no elemento do filtro
de ar de modo a remover a maior parte
do pó e sujidade e, de seguida, utilize
ar comprimido para eliminar o resto da1. Blindagem da entrada de ar
2. Parafuso
3. Parafuso do fixador rápido
1. Tampa da caixa do filtro de ar
2. Parafuso
1. Elemento do filtro de ar
U3P6P2P0.book Page 15 Friday, September 14, 2007 9:32 AM

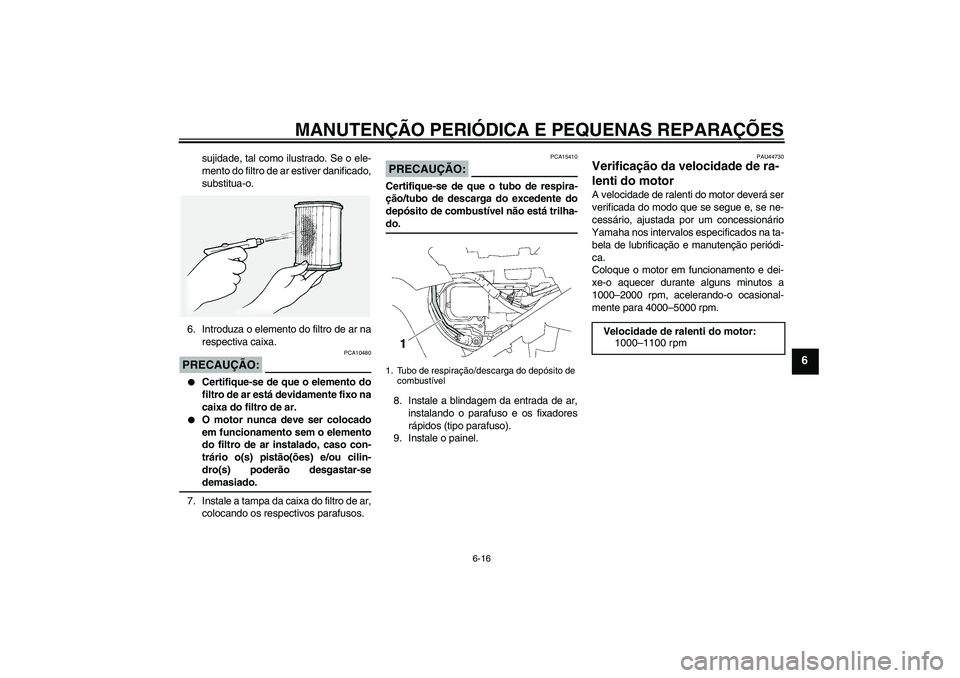

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
sujidade, tal como ilustrado. Se o ele-
mento do filtro de ar estiver danificado,
substitua-o.
6. Introduza o elemento do filtro de ar na
respectiva caixa.
PRECAUÇÃO:
PCA10480


Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.


O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário o(s) pistão(ões) e/ou cilin-
dro(s) poderão desgastar-sedemasiado.
7. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
PRECAUÇÃO:
PCA15410
Certifique-se de que o tubo de respira-
ção/tubo de descarga do excedente do
depósito de combustível não está trilha-do.
8. Instale a blindagem da entrada de ar,
instalando o parafuso e os fixadores
rápidos (tipo parafuso).
9. Instale o painel.
PAU44730
Verificação da velocidade de ra-
lenti do motor A velocidade de ralenti do motor deverá ser
verificada do modo que se segue e, se ne-
cessário, ajustada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Coloque o motor em funcionamento e dei-
xe-o aquecer durante alguns minutos a
1000–2000 rpm, acelerando-o ocasional-
mente para 4000–5000 rpm.
1. Tubo de respiração/descarga do depósito de
combustíve l
Velocidade de ralenti do motor:
1000–1100 rpm
U3P6P2P0.book Page 16 Friday, September 14, 2007 9:32 AM

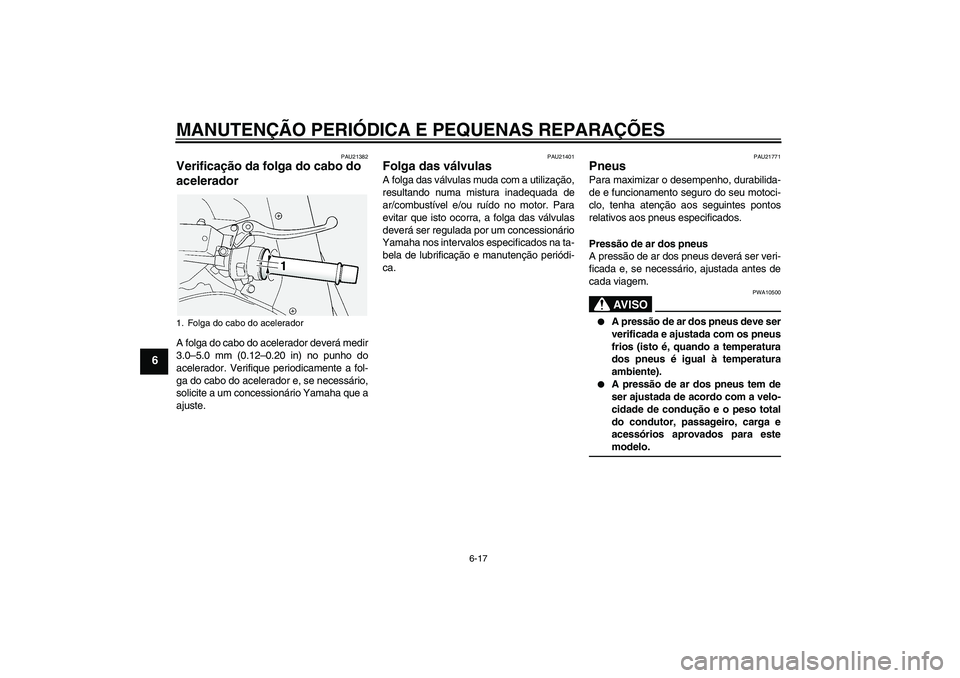

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21771
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10500


A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
1. Folga do cabo do aceleradorU3P6P2P0.book Page 17 Friday, September 14, 2007 9:32 AM
