2008 MAZDA MODEL CX-7 lock

Black plate (126,1)
3. Avec le contacteur d'allumage sur
LOCK, et dans les 40 secondes, mettre
le contacteur d'allumage sur ON et
compléter l'opération suivante dans les
5 secondes:
Appuyer deux fois fermement sur
l'interrupteur de lève-vitre électrique,
puis le tirer deux fois fermement.
REMARQUE
lLa fonction d'ouverture en deux étapes ne
peut pas être annulée si les opérations ne
sont pas complétées dans les délais
indiqués ou si les étapes ne sont pas toutes
suivies. Pour reprendre l'opération
d'annulation, mettre le contacteur
d'allumage sur LOCK puis reprendre au
début.
lS'il n'est pas possible d'annuler la fonction
en suivant la méthode indiquée, s'adresser
à un concessionnaire agréé Mazda.
Remise en fonction de l'ouverture en
deux étapes
Avec la fonction d'ouverture en deux
étapes annulée, répéter les opérations
indiquées ci-dessus pour la remettre en
fonction sur chaque interrupteur de
portière.
REMARQUE
S'il n'est pas possible de rétablir la fonction en
suivant la méthode indiquée, s'adresser à un
concessionnaire agréé Mazda.
Vitre à dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque la vitre lors de sa fermeture
automatique ou manuelle, la vitre s'arrête
et s'ouvre à moitié.
PRUDENCE
Vérifier que rien ne bloquer la vitre
électrique juste avant qu'elle atteigne
sa position de fermeture complète ou
lorsque l'interrupteur de vitre électrique
est maintenu complètement vers le
haut:
Le fait de bloquer une vitre électrique
juste avant qu'elle atteigne sa
position de fermeture complète ou
lorsque l'interrupteur de vitre
électrique est maintenu
complètement vers le haut est
dangereux.
Dans ces cas, la fonction de sécurité
ne peut pas arrêter la vitre. Si des
doigts sont pris, cela peut entraîner
de graves blessures.
REMARQUE
lSuivant les conditions de conduite, une vitre
se fermant automatiquement peut s'arrêter
et commencer à s'ouvrir si un choc
similaire à un objet qui la bloque est
ressenti par le dispositif.
Si la fonction de sécurité se déclenche et le
lève-vitre électrique ne peut pas être fermé
automatiquement, tirer et maintenir
l'interrupteur à fond et la vitre se fermera.
lLe dispositif de sécurité de vitre ne
fonctionne qu'après que le système a été
réinitialisé.
Fonctionnement du lève-vitre électrique
avec le moteur éteint
Le lève-vitre électrique peut être utilisé
pendant environ 40 secondes après que le
contacteur d'allumage soit tourné de la
position ON à la position ACC ou LOCK
avec toutes les portières fermées. Si une
des portières avant est ouverte, le lève-
vitre électrique ne fonctionnera plus.
3-38
Bien connaître votre Mazda
Portières et serrures
CX-7_8X60-EC-07E_Edition2 Page126
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (127,1)
REMARQUElPour l'utilisation du lève-vitre avec le
moteur éteint, l'interrupteur doit être
maintenu fermement jusqu'à ce que la vitre
soit fermée car la fonction de fermeture
automatique n'opérera pas.
lLa fonction d'ouverture en deux étapes
n'opérera pas si le moteur est éteint.
qUtilisation des lève-vitres
électriques arrière
Les vitres électriques peuvent être
commandées lorsque l'interrupteur de
verrouillage de lève-vitre électrique sur la
portière du conducteur est en position
déverrouillée.
Les lève-vitres électriques arrière peuvent
être ouvertes ou fermées à l'aide des
interrupteurs principaux des lève-vitres
électriques sur la portière du conducteur.
Vitre arrière gauche
Interrupteur de verrouillage
de lève-vitres électriquesVitre arrière droite
Pour ouvrir la lève-vitre électrique à la
position désirée, maintenir l'interrupteur
enfoncé.
Pour fermer la lève-vitre électrique à la
position désirée, tirer l'interrupteur vers le
haut.
Fermer
Ouvrir
Fonctionnement du lève-vitre électrique
avec le moteur éteint
Le lève-vitre électrique peuvent être
utilisés pendant environ 40 secondes après
que le contacteur d'allumage soit tourné
de la position ON à la position ACC ou
LOCK avec toutes les portières fermées.
Si une des portières avant est ouverte, les
lève-vitres électriques ne fonctionneront
pas.
Bien connaître votre Mazda
Portières et serrures
3-39
CX-7_8X60-EC-07E_Edition2 Page127
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (128,1)

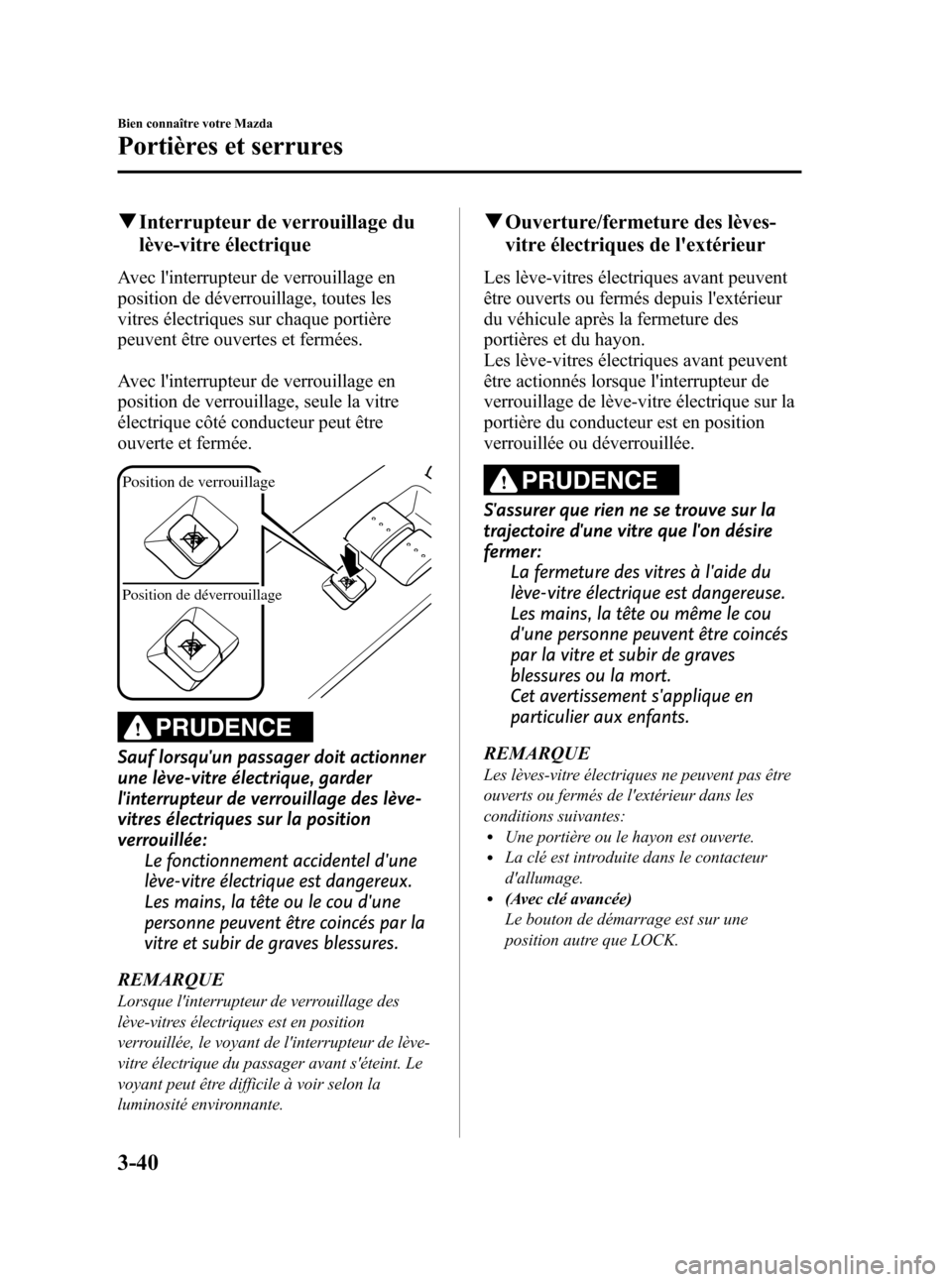

qInterrupteur de verrouillage du
lève-vitre électrique
Avec l'interrupteur de verrouillage en
position de déverrouillage, toutes les
vitres électriques sur chaque portière
peuvent être ouvertes et fermées.
Avec l'interrupteur de verrouillage en
position de verrouillage, seule la vitre
électrique côté conducteur peut être
ouverte et fermée.
Position de verrouillage
Position de déverrouillage
PRUDENCE
Sauf lorsqu'un passager doit actionner
une lève-vitre électrique, garder
l'interrupteur de verrouillage des lève-
vitres électriques sur la position
verrouillée:
Le fonctionnement accidentel d'une
lève-vitre électrique est dangereux.
Les mains, la tête ou le cou d'une
personne peuvent être coincés par la
vitre et subir de graves blessures.
REMARQUE
Lorsque l'interrupteur de verrouillage des
lève-vitres électriques est en position
verrouillée, le voyant de l'interrupteur de lève-
vitre électrique du passager avant s'éteint. Le
voyant peut être difficile à voir selon la
luminosité environnante.
qOuverture/fermeture des lèves-
vitre électriques de l'extérieur
Les lève-vitres électriques avant peuvent
être ouverts ou fermés depuis l'extérieur
du véhicule après la fermeture des
portières et du hayon.
Les lève-vitres électriques avant peuvent
être actionnés lorsque l'interrupteur de
verrouillage de lève-vitre électrique sur la
portière du conducteur est en position
verrouillée ou déverrouillée.
PRUDENCE
S'assurer que rien ne se trouve sur la
trajectoire d'une vitre que l'on désire
fermer:
La fermeture des vitres à l'aide du
lève-vitre électrique est dangereuse.
Les mains, la tête ou même le cou
d'une personne peuvent être coincés
par la vitre et subir de graves
blessures ou la mort.
Cet avertissement s'applique en
particulier aux enfants.
REMARQUE
Les lèves-vitre électriques ne peuvent pas être
ouverts ou fermés de l'extérieur dans les
conditions suivantes:
lUne portière ou le hayon est ouverte.lLa clé est introduite dans le contacteur
d'allumage.
l(Avec clé avancée)
Le bouton de démarrage est sur une
position autre que LOCK.
3-40
Bien connaître votre Mazda
Portières et serrures
CX-7_8X60-EC-07E_Edition2 Page128
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (135,1)
Coulissement
Pour ouvrir complètement
automatiquement, appuyer
momentanément sur l'arrière de
l'interrupteur d'ouverture.
Pour fermer complètement
automatiquement, appuyer
momentanément sur l'avant de
l'interrupteur d'inclinaison ou d'ouverture.
Pour arrêter le coulissement en cours,
appuyer n'importe où sur l'interrupteur
d'inclinaison ou d'ouverture.
Fermer FermerOuvrir
Procédure d'initialisation du toit
ouvrant transparent électrique
Si la batterie a été débranchée pour
l'entretien du véhicule ou pour toute autre
raison, le toit ouvrant transparent ne se
fermera ni ne s'ouvrira automatiquement
complètement. La fonction de sécurité du
toit ouvrant transparent n'est pas utilisable
pendant que le toit ouvrant transparent est
initialisé. Suivre les étapes suivantes pour
réinitialiser le système:
1. Mettre le contacteur d'allumage à la
position ON.
2. Appuyer sur l'arrière de l'interrupteur
d'inclinaison pour ouvrir partiellement
en inclinant l'arrière du toit ouvrant
transparent.REMARQUE
Si la procédure de ré-initialisation est effectuée
pendant que le toit ouvrant transparent est en
position d'ouverture (ouverture partielle), le
toit se fermera avant que l'arrière s'ouvre en
s'inclinant.
3. Répéter la procédure de l'étape 2.
L'arrière du toit ouvrant transparent
s'ouvre en s'inclinant jusqu'à la position
complètement ouverte, puis se ferme
légèrement.
qUtilisation du toit ouvrant avec le
moteur éteint
Le toit ouvrant transparent peut être
actionné jusqu'à environ 40 secondes
après que le contacteur d'allumage soit
tourné de la position ON à la position
ACC ou LOCK avec toutes les portières
fermées. Si une des portières est ouverte,
le toit ouvrant transparent ne fonctionnera
plus.
REMARQUE
Pour l'utilisation du toit ouvrant transparent
avec le moteur éteint, l'interrupteur doit être
maintenu fermement jusqu'à ce que le toit
ouvrant transparent soit fermé, car la fonction
de fermeture automatique n'opérera pas.
Bien connaître votre Mazda
Portières et serrures
3-47
CX-7_8X60-EC-07E_Edition2 Page135
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (141,1)
REMARQUEl(ETATS-UNIS)
Cet appareil est conforme à la partie 15 de
la Réglementation FCC. Le fonctionnement
étant sujet aux deux conditions suivantes:
(1) cet appareil ne doit pas causer
d'interférences néfastes, et (2) cet appareil
doit accepter toutes les interférences
reçues, incluant celles qui risquent de
causer un mauvais fonctionnement.
l(CANADA)
Cet appareil est conforme à la
Réglementation RSS-210 d'Industrie
Canada. Le fonctionnement étant sujet aux
deux conditions suivantes: (1) cet appareil
ne doit pas causer d'interférences néfastes,
et (2) cet appareil doit accepter toutes les
interférences reçues, incluant celles qui
risquent de causer un mauvais
fonctionnement.
qFonctionnement
Armement
Le système est armé lorsque le contacteur
d'allumage est tourné de la position ON à
la position ACC ou LOCK. Le témoin de
sécurité sur le tableau de bord clignotera à
intervalles de 2 secondes, jusqu'à ce que
le système soit désarmé.
Désarmement
Le système est désarmé lorsque le
contacteur d'allumage mis à la position
ON, en utilisant clé avancée enregistrée.
Le témoin de sécurité s'allume pendant 3
secondes environ, puis s'éteint.Si le moteur ne démarre pas à l'aide de la
clé de contact correcte et que le témoin de
sécurité reste allumé ou clignote, il peut y
avoir un mauvais fonctionnement du
système. S'adresser à un concessionnaire
agréé Mazda.
Bien connaître votre Mazda
Système de sécurité
3-53
CX-7_8X60-EC-07E_Edition2 Page141
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (142,1)
REMARQUElLe moteur risque de ne pas démarrer et le
témoin de sécurité de s'allumer ou clignoter
si la clé avancée est placée dans une zone
où le système parvient difficilement à
détecter le signal, telle que sur le tableau
de bord ou dans la boîte à gants. Placer la
clé avancée à un autre endroit, tourner le
contacteur d'allumage en position LOCK,
puis redémarrer le moteur.
lLes signaux d'une station de radio ou de
télévision, d'un émetteur récepteur, ou d'un
téléphone cellulaire peuvent causer des
interférences au système d'immobilisation.
Si le moteur ne démarre pas même lorsque
la clé avancée appropriée est utilisée,
vérifier le témoin de sécurité. Si le témoin
de sécurité clignote, tourner le contacteur
d'allumage en position ACC ou LOCK et
attendre quelques secondes, puis tenter à
nouveau de démarrer le moteur. Si le
moteur ne démarre toujours pas après 3
essais ou plus, s'adresser à un
concessionnaire agréé Mazda.
lSi le témoin de sécurité se met à clignoter et
clignote continuellement pendant la
conduite, ne pas arrêter le moteur. Se
rendre jusque chez un concessionnaire
agréé Mazda et faire vérifier le système. Si
le moteur est arrêté pendant que le voyant
clignote, il sera impossible de le
redémarrer.
lEtant donné que les codes électroniques
sont réinitialisés lors de la réparation du
système d'immobilisation la clé avancée (y
compris la clé auxiliaire) est nécessaire.
Apporter toutes les clés avancées (y
compris les clés auxiliaires) à un
concessionnaire agréé Mazda.
qEntretien
En cas de problème avec le système
d'immobilisation ou la clé, s'adresser à un
concessionnaire agréé Mazda.
REMARQUE
lLes clés avancées (y compris la clé
auxiliaire) possèdent un code électronique
unique. Pour cette raison et pour plus de
sécurité, il faut attendre un certain temps
avant d'obtenir des clés auxiliaires (y
compris la clé auxiliaire) de rechange.
Elles ne peuvent être obtenues que par
l'intermédiaire d'un concessionnaire agréé
Mazda.
lS'assurer de toujours garder une clé
avancée de rechange, au cas où une clé
avancée est perdue. En cas de perte d'une
des clés avancées, s'adresser dès que
possible à un concessionnaire agréé
Mazda.
lSi une clé avancée (y compris la clé
auxiliaire) est perdue, un concessionnaire
agréé Mazda fera un réglage des codes
électroniques des clés avancées (y compris
des clés auxiliaires) restantes et du système
d'immobilisation. Apporter toutes les clés
avancées restantes (y compris les clés
auxiliaires) à un concessionnaire agréé
Mazda pour les faire réinitialiser.
Le démarrage du véhicule à l'aide d'une clé
dont le code électronique n'a pas été réglé
sera impossible.
3-54
Bien connaître votre Mazda
Système de sécurité
CX-7_8X60-EC-07E_Edition2 Page142
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (147,1)
qComment mettre le système en circuit
1. Retirer la clé du contacteur d'allumage.
(Avec clé avancée)
Mettre le bouton de démarrage sur
LOCK.
2. S'assurer que le capot est verrouillé.
Fermer et verrouiller toutes les
portières et le hayon à partir de
l'extérieur à l'aide de la clé ou appuyer
sur la touche de verrouillage du
système d'ouverture à télécommande.
(Avec clé avancée)
Appuyer sur l'interrupteur de
commande ou la touche de verrouillage
de la télécommande.
(Sans clé avancée)
La méthode suivante armera également
le système antivol:
Fermer le capot et le hayon. Appuyer
une fois sur la zone de la commande de
verrouillage de la portière marquée
“
”. Fermer toutes les portières.
Les feux de détresse clignoteront une fois.
Le système antivol peut aussi être armé en
activant la fonction de reverrouillage
automatique avec toutes les portières, le
hayon et le capot fermés.
REMARQUE
Le verrouillage des portières à l'aide de la
commande de verrouillage intérieure n'armera
pas le système.
3. Après 20 secondes, le système est
complètement armé.REMARQUE
lFonction de reverrouillage automatique
Après avoir effectué le déverrouillage en
appuyant sur la télécommande ou sur
l'interrupteur de commande, toutes les
portières et le hayon seront verrouillés
automatiquement et les feux de détresse
clignoteront si l'une quelconque des
opérations suivantes n'est pas exécutée
dans les 30 secondes.
lUne portière ou le hayon est ouverte.lLa clé auxiliaire est introduite dans le
contacteur d'allumage (avec la clé
avancée).
lLe bouton de démarrage est enfoncé
(avec clé avancée).
lLe système sera désarmé si l'une des
opérations suivantes a lieu dans les 20
secondes après avoir fermé et verrouillé
toutes les portières et le hayon:
lLa touche de verrouillage de la
télécommande est enfoncée.
lUne des portières ou le hayon est
ouvert.
lDéverrouillage d'une portière à l'aide de
la commande de verrouillage intérieure.
lLe capot est ouvert.lLa clé est introduite dans le contacteur
d'allumage.
l(Avec clé avancée)
Le bouton de démarrage est enfoncé
dans le contacteur d'allumage ou un
interrupteur de commande est enfoncé.
lLe contacteur d'allumage est mis sur la
position ON.
Pour armer le système de nouveau, suivre
la procédure d'armement.
Bien connaître votre Mazda
Système de sécurité
3-59
CX-7_8X60-EC-07E_Edition2 Page147
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (176,1)
Contacteur d'allumage
Clé auxiliaire (avec clé avancée)
REMARQUE
Pour démarrer le moteur à l'aide de la clé
avancée, se référer à Démarrage du moteur
(page 3-10).
Pour démarrer le moteur à l'aide de la clé
auxiliaire, procéder comme indiqué ci-
dessous.
1. Retirer la clé auxiliaire de la clé
avancée (page 3-17).
2. S'assurer que le bouton de démarrage
est en position LOCK.
3. Pour retirer le bouton de démarrage, le
tirer vers l'extérieur tout en appuyant
sur les boutons situés sur les côtés droit
et gauche.
4. Insérer la clé auxiliaire dans le
contacteur d'allumage.
qPositions du contacteur d'allumage
Avec clé avancée
Sans clé avancée
LOCK
Le volant de direction est bloqué par
mesure de sécurité contre le vol. La clé ne
peut être retirée que dans cette position.
5-2
Conduite de votre Mazda
Démarrage et conduite
CX-7_8X60-EC-07E_Edition2 Page176
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E
