1
FIAT PANDA 4 x 4
This Supplement describes the main fea-
tures of Fiat Panda 4 x 4 versions togeth-
er with a few instructions for use. For all
the other information not contained here-
in, refer to the Owner Handbook this sup-
plement is attached to.
FIAT PANDA 4 x 4 DRIVE LINE
The Fiat Panda 4 x 4 has a transmis-
sion system comprising two differ-
entials and an electronically con-
trolled coupling.
Thanks to this system, under poor
grip conditions the four-wheel drive
will engage automatically (i.e.: no
driver’s action required) and provide
optimum torque distribution be-
tween front and rear axle.
Fiat Panda 4 x 4 is therefore suited
for all types of roads: in fact, it is ca-
pable of coping well with snowy, icy,
muddy and dirt roads, even with
steep slopes.SUMMARY
ABS SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
ESP SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
ELD - ELECTRONIC LOCKING DIFFERENTIAL . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
HEADLIGHT WASHER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
IF A TYRE IS PUNCTURED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
IF AN EXTERIOR LIGHT BURNS OUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
WASHING THE CAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
TOWING THE CAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
TOWING TRAILERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
SERVICE SCHEDULE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
ENGINE CODES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
BODY VERSIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
WHEELS AND TYRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
INFLATING PRESSURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
SNOW CHAINS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
TRANSMISSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
STEERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
DIMENSIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
PERFORMANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
CAPACITIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
WEIGHTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
FUEL CONSUMPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
CO
2EMISSIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
604.39.016 PANDA 4X4 GB 6-05-2008 13:22 Pagina 1
17
FIAT PANDA 4 x 4

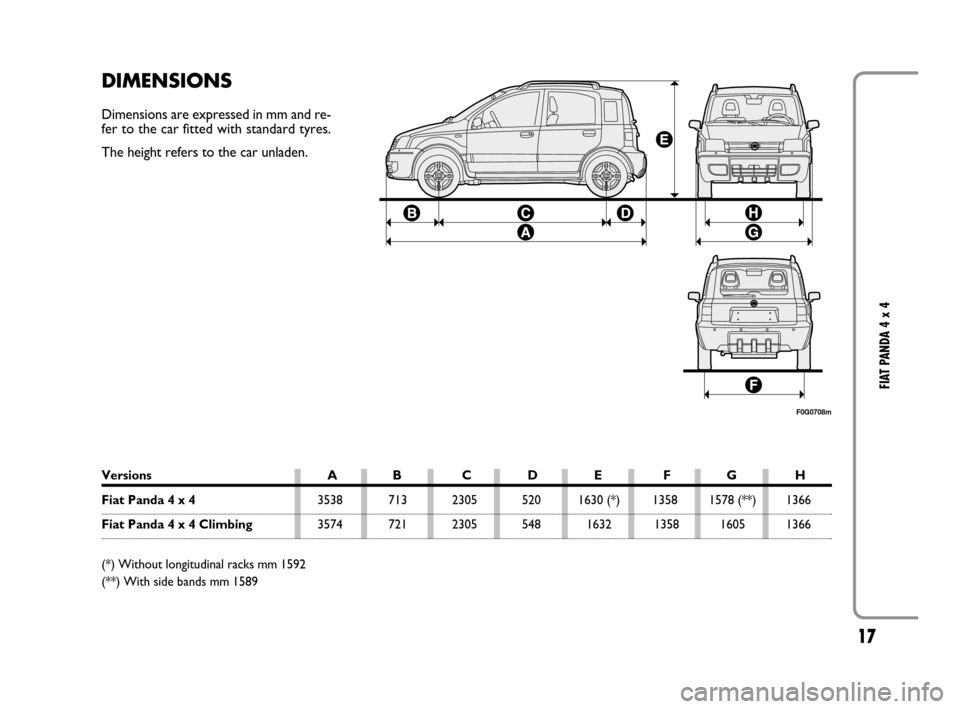

DIMENSIONS
Dimensions are expressed in mm and re-
fer to the car fitted with standard tyres.
The height refers to the car unladen.
Versions A B C D E F G H
Fiat Panda 4 x 43538 713 2305 520 1630 (*) 1358 1578 (**) 1366
Fiat Panda 4 x 4 Climbing3574 721 2305 548 1632 1358 1605 1366
(*) Without longitudinal racks mm 1592
(**) With side bands mm 1589
F0G0708m
604.39.016 PANDA 4X4 GB 6-05-2008 13:22 Pagina 17
18
FIAT PANDA 4 x 4
Dimensions are expressed in mm and re-
fer to the car fitted with standard tyres.
The height refers to the car unladen.
Versions A B C D E F G H
Fiat Panda 4 x4 CROSS3581 734 2305 542 1643 (*) 1382 1611 1387
(*) Without longitudinal racks mm 1605
F0G0709m
