2008 FIAT DUCATO AUX

4
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOSSALPICADERO ..................................................................... 5
SIMBOLOGÍA ....................................................................... 6
EL SISTEMA FIAT CODE ................................................... 6
LAS LLAVES ........................................................................... 8
ALARMA ELECTRÓNICA ................................................. 13
CONMUTADOR DE ARRANQUE ................................ 15
TABLERO DE INSTRUMENTOS ..................................... 16
INSTRUMENTOS DEL VEHÍCULO ................................ 17
PANTALLA DIGITAL ......................................................... 20
PANTALLA MULTIFUNCIÓN ......................................... 26
ORDENADOR DE VIAJE (TRIP COMPUTER) ............. 35
ASIENTOS ............................................................................. 37
REPOSACABEZAS ............................................................... 43
VOLANTE ............................................................................. 44
ESPEJOS RETROVISORES .................................................. 45
CALEFACCIÓN Y VENTILACIÓN ................................. 47
CLIMATIZADOR MANUAL ............................................. 51
CLIMATIZADOR AUTOMÁTICO .................................. 55
CALEFACTOR AUXILIAR ................................................. 65
CALEFACTOR AUXILIAR AUTÓNOMO..................... 66
CALEFACTOR AUXILIAR POSTERIOR ........................ 72
CLIMATIZADOR AUXILIAR POSTERIOR ................... 73
LUCES EXTERIORES .......................................................... 74
LIMPIEZA DE LOS CRISTALES ........................................ 77REGULADOR DE VELOCIDAD CONSTANTE
(CRUISE CONTROL) ......................................................... 79
LUCES INTERIORES ........................................................... 81
MANDOS .............................................................................. 82
INTERRUPTOR DE BLOQUEO DEL COMBUSTIBLE
Y ALIMENTACIÓN ELÉCTRICA...................................... 84
EQUIPAMIENTO INTERIOR............................................. 85
CRONOTAQUÍGRAFO..................................................... 91
PUERTAS ............................................................................... 92
ELEVALUNAS ....................................................................... 97
CAPÓ ..................................................................................... 98
BACA Y PORTAESQUÍS .................................................... 100
FAROS .................................................................................... 101
SISTEMA ABS ........................................................................ 102
SISTEMA ESP ......................................................................... 103
SISTEMA EOBD .................................................................... 106
SENSORES DE ESTACIONAMIENTO ........................... 107
EQUIPO DE RADIO ........................................................... 108
ACCESORIOS ADQUIRIDOS POR EL USUARIO ...... 109
REPOSTADO DEL VEHÍCULO ....................................... 110
PROTECCIÓN DEL MEDIO AMBIENTE ...................... 112
FILTRO DE RETENCIÓN DE LAS PARTÍCULAS DPF ... 112
SS S
A A
L L
P P
I I
C C
A A
D D
E E
R R
O O
Y Y
M M
A A
N N
D D
O O
S S
001-036 Ducato E 6-11-2007 12:14 Pagina 4

18
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
INDICADOR DEL NIVEL
DE COMBUSTIBLE fig. 14
La aguja indica la cantidad de combusti-
ble presente en el depósito.
Edepósito vacío.
Fdepósito lleno (remitirse a lo descrito
en el punto “Abastecimiento del coche”).
El testigo Aencendido indica que en el de-
pósito quedan 10/12 litros (según las ver-
siones) de combustible.
No viaje con el depósito de combustible
casi vacío: la falta de alimentación podría
dañar el catalizador.
ADVERTENCIA Si la aguja se coloca en la
indicación Econ el testigo Aparpadean-
do, significa que hay una anomalía en el sis-
tema. En este caso, acuda a un taller de
la Red de Asistencia Fiat para que revisen
el sistema.
ADVERTENCIA Le aconsejamos no acti-
var el calefactor auxiliar (Webasto) en
condiciones de reserva.INDICADOR DE TEMPERATURA
DEL LÍQUIDO REFRIGERANTE
fig. 15
La aguja indica la temperatura del líquido
refrigerante del motor cuando supera
50°C aproximadamente.
Durante el uso normal del vehículo la agu-
ja se mueve en las distintas posiciones del
arco de indicación en relación a las con-
diciones de empleo del vehículo.
CTemperatura baja del líquido refrige-
rante motor.
HTemperatura alta del líquido refrige-
rante motor.El testigo Bencendido (en algunas ver-
siones junto con el mensaje que se visua-
liza en la pantalla multifunción) indica un
aumento excesivo de la temperatura del
líquido refrigerante; en este caso, hay que
apagar el motor y acudir a un taller de la
Red de Asistencia Fiat.
fig. 14F0N0014mfig. 15F0N0015mSi la aguja de la temperatu-
ra del líquido refrigerante del
motor se coloca en la zona
roja, es necesario apagar in-
mediatamente el motor y acudir a un
taller de la Red de Asistencia Fiat.
001-036 Ducato E 6-11-2007 12:14 Pagina 18

50
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

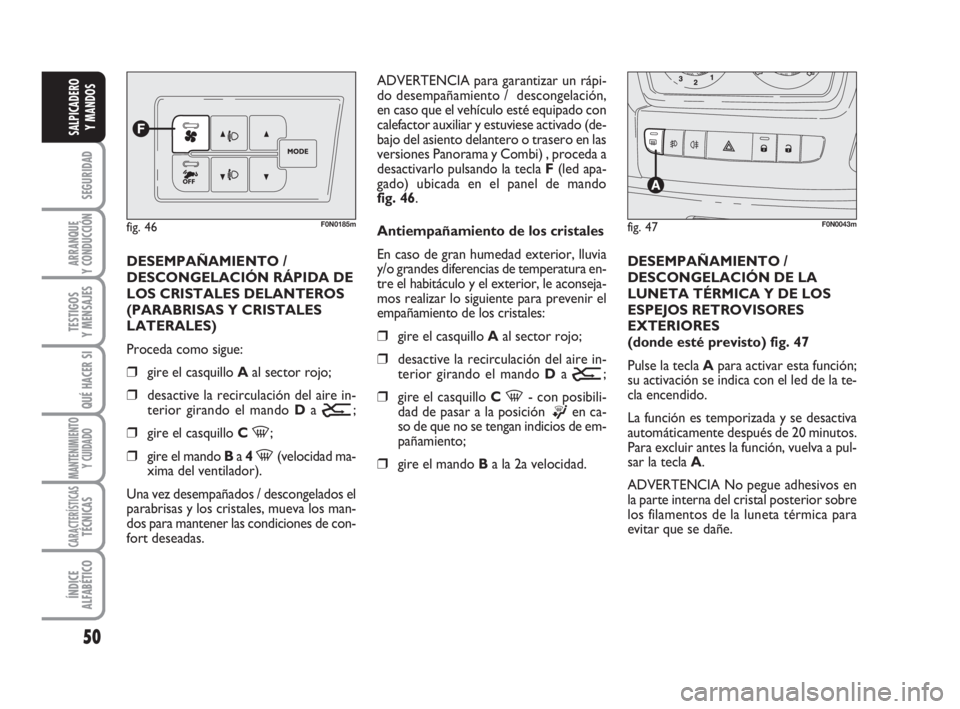

DESEMPAÑAMIENTO /
DESCONGELACIÓN RÁPIDA DE
LOS CRISTALES DELANTEROS
(PARABRISAS Y CRISTALES
LATERALES)
Proceda como sigue:
❒gire el casquillo Aal sector rojo;
❒desactive la recirculación del aire in-
terior girando el mando D a
Ú;
❒gire el casquillo C-;
❒gire el mando Ba 4-(velocidad ma-
xima del ventilador).
Una vez desempañados / descongelados el
parabrisas y los cristales, mueva los man-
dos para mantener las condiciones de con-
fort deseadas.ADVERTENCIA para garantizar un rápi-
do desempañamiento / descongelación,
en caso que el vehículo esté equipado con
calefactor auxiliar y estuviese activado (de-
bajo del asiento delantero o trasero en las
versiones Panorama y Combi) , proceda a
desactivarlo pulsando la tecla F(led apa-
gado) ubicada en el panel de mando
fig. 46.
Antiempañamiento de los cristales
En caso de gran humedad exterior, lluvia
y/o grandes diferencias de temperatura en-
tre el habitáculo y el exterior, le aconseja-
mos realizar lo siguiente para prevenir el
empañamiento de los cristales:
❒gire el casquillo Aal sector rojo;
❒desactive la recirculación del aire in-
terior girando el mando D a
Ú;
❒gire el casquillo C-- con posibili-
dad de pasar a la posición
®en ca-
so de que no se tengan indicios de em-
pañamiento;
❒gire el mando Ba la 2a velocidad.DESEMPAÑAMIENTO /
DESCONGELACIÓN DE LA
LUNETA TÉRMICA Y DE LOS
ESPEJOS RETROVISORES
EXTERIORES
(donde esté previsto) fig. 47
Pulse la tecla Apara activar esta función;
su activación se indica con el led de la te-
cla encendido.
La función es temporizada y se desactiva
automáticamente después de 20 minutos.
Para excluir antes la función, vuelva a pul-
sar la tecla A.
ADVERTENCIA No pegue adhesivos en
la parte interna del cristal posterior sobre
los filamentos de la luneta térmica para
evitar que se dañe.
fig. 47F0N0043mfig. 46F0N0185m
037-101 Ducato E 6-11-2007 12:19 Pagina 50

53
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

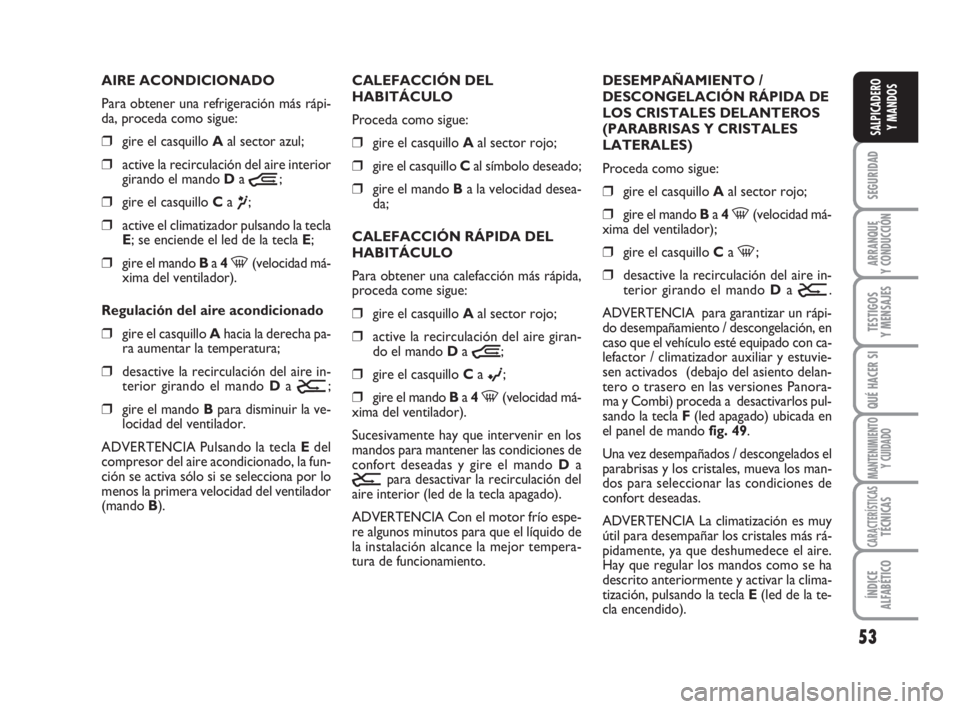

AIRE ACONDICIONADO
Para obtener una refrigeración más rápi-
da, proceda como sigue:
❒gire el casquillo Aal sector azul;
❒active la recirculación del aire interior
girando el mando Da
Ò;
❒gire el casquillo Ca ¶;
❒active el climatizador pulsando la tecla
E; se enciende el led de la tecla E;
❒gire el mando Ba 4-(velocidad má-
xima del ventilador).
Regulación del aire acondicionado
❒gire el casquillo Ahacia la derecha pa-
ra aumentar la temperatura;
❒desactive la recirculación del aire in-
terior girando el mando Da
Ú;
❒gire el mando Bpara disminuir la ve-
locidad del ventilador.
ADVERTENCIA Pulsando la tecla Edel
compresor del aire acondicionado, la fun-
ción se activa sólo si se selecciona por lo
menos la primera velocidad del ventilador
(mando B).CALEFACCIÓN DEL
HABITÁCULO
Proceda como sigue:
❒gire el casquillo Aal sector rojo;
❒gire el casquillo Cal símbolo deseado;
❒gire el mando Ba la velocidad desea-
da;
CALEFACCIÓN RÁPIDA DEL
HABITÁCULO
Para obtener una calefacción más rápida,
proceda come sigue:
❒gire el casquillo Aal sector rojo;
❒active la recirculación del aire giran-
do el mando Da
Ò;
❒gire el casquillo Ca ©;
❒gire el mando Ba 4-(velocidad má-
xima del ventilador).
Sucesivamente hay que intervenir en los
mandos para mantener las condiciones de
confort deseadas y gire el mando Da
Úpara desactivar la recirculación del
aire interior (led de la tecla apagado).
ADVERTENCIA Con el motor frío espe-
re algunos minutos para que el líquido de
la instalación alcance la mejor tempera-
tura de funcionamiento.DESEMPAÑAMIENTO /
DESCONGELACIÓN RÁPIDA DE
LOS CRISTALES DELANTEROS
(PARABRISAS Y CRISTALES
LATERALES)
Proceda como sigue:
❒gire el casquillo Aal sector rojo;
❒gire el mando Ba 4-(velocidad má-
xima del ventilador);
❒gire el casquillo Ca -;
❒desactive la recirculación del aire in-
terior girando el mando D a
Ú.
ADVERTENCIA para garantizar un rápi-
do desempañamiento / descongelación, en
caso que el vehículo esté equipado con ca-
lefactor / climatizador auxiliar y estuvie-
sen activados (debajo del asiento delan-
tero o trasero en las versiones Panora-
ma y Combi) proceda a desactivarlos pul-
sando la tecla F (led apagado) ubicada en
el panel de mandofig. 49.
Una vez desempañados / descongelados el
parabrisas y los cristales, mueva los man-
dos para seleccionar las condiciones de
confort deseadas.
ADVERTENCIA La climatización es muy
útil para desempañar los cristales más rá-
pidamente, ya que deshumedece el aire.
Hay que regular los mandos como se ha
descrito anteriormente y activar la clima-
tización, pulsando la tecla E(led de la te-
cla encendido).
037-101 Ducato E 6-11-2007 12:19 Pagina 53

64
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
Las únicas intervenciones manuales posi-
bles, con la función activada, son la regu-
lación manual de la velocidad del ventila-
dor y la desactivación de la luneta térmi-
ca.
Para restablecer las condiciones de fun-
cionamiento, anteriores a la desactivación,
es suficiente pulsar indiferentemente, la te-
cla B, la tecla de recirculación del aire G,
la tecla del compresor Fo la tecla
AUTO A.ADVERTENCIA para garantizar un rápi-
do desempañamiento / descongelación, en
caso que el vehículo esté equipado con ca-
lefactor / acondicionador auxiliar y estu-
viesen activados (debajo del asiento de-
lantero o trasero en las versiones Pano-
rama y Combi) proceda a desactivarlos
pulsando la tecla F(led apagado) ubicada
en el panel de mando fig. 52.Apagado del sistema
OFF (E)
El sistema de climatiza-
ción se desactiva pulsando la tecla Epor
consiguiente la pantalla se apaga.
Con la instalación apagada, las condicio-
nes del sistema de climatización son las si-
guientes:
❒pantalla apagada;
❒recirculación del aire activada, aislan-
do de esta forma el habitáculo desde
el exterior (diodo electroluminoso de
recirculación encendido);
❒compresor del climatizador desacti-
vado;
❒ventilador apagado.
037-101 Ducato E 6-11-2007 12:19 Pagina 64

65
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CALEFACTOR AUXILIAR
(donde esté previsto)
En algunas versiones además hay un cale-
factor auxiliar, ubicado debajo del asien-
to del lado conductor, cuyo ventilador se
acciona mediante la tecla Fubicada en la
moldura del panel de mandos fig. 53.
fig. 53F0N0185m
Para restablecer el control automático de
la distribución del aire después de una se-
lección manual, pulse la tecla AUTO.
037-101 Ducato E 6-11-2007 12:19 Pagina 65

66
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CALEFACTOR AUXILIAR
AUTÓNOMO
(donde esté previsto)
El vehículo puede disponer, opcional, de
dos calefactores autónomos: uno com-
pletamente automático y el otro progra-
mable.
VERSIÓN AUTOMÁTICA
El calefactor auxiliar se activa en modo au-
tomático con el motor en marcha y si sub-
sisten las condiciones de temperatura ex-
terna y líquido motor. Se desactiva siem-
pre automáticamente.
ADVERTENCIA En los periodos con ba-
jas temperaturas exteriores para las que
interviene el dispositivo, verificar que el
nivel de combustible sea superior a la re-
serva. En caso contrario, el dispositivo
puede bloquearse y necesitar la interven-
ción de la Red de Asistencia Fiat.VERSIÓN PROGRAMABLE
El calefactor auxiliar, funciona en modo
completamente independiente del motor
y permite:
❒activar la calefacción del habitáculo
con el motor apagado;
❒descongelar los cristales;
❒calentar el líquido refrigerante y, por
lo tanto, el motor antes de ponerlo en
marcha.El sistema está compuesto por:
❒un quemador de gasoil para calentar
el agua con un tubo de escape para los
gases de la combustión;
❒una bomba de dosificación conectada
a los tubos del depósito del vehículo
para la alimentación del quemador;
❒un intercambiador de calor conecta-
do a los tubos del sistema de refrige-
ración del motor;
Si bien en menor medida, el
calefactor quema combusti-
ble como el motor, para evitar posi-
bles intoxicaciones y asfixia, no hay
que encender nunca el calefactor au-
xiliar, ni siquiera por un instante, en
ambientes cerrados como garajes o
talleres que no estén equipados con
aspiradores para los gases de escape.
ADVERTENCIA
037-101 Ducato E 6-11-2007 12:19 Pagina 66

67
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
El calefactor auxiliar (durante el invierno)
provee a calentar, mantener en tempera-
tura y hacer circular el líquido del siste-
ma de refrigeración del motor por el tiem-
po establecido, con el fin de garantizar du-
rante la puesta en marcha del motor las
mejores condiciones de temperatura del
mismo motor y del habitáculo.
El calefactor se activa automáticamente
programando el temporizador (timer) di-
gital o en modo manual pulsando la tecla
de “calentamiento inmediato” de dicho
temporizador.
Una vez activado el calefactor, tanto en
modo automático como manual, la cen-
tralita de control acciona la bomba de re-
circulación del líquido y enciende el que-
mador según las modalidades establecidas
y controladas.
❒una centralita conectada al grupo de
calefacción / ventilación del habitácu-
lo que permite el funcionamiento au-
tomático;
❒una centralita electrónica, integrada en
el calefactor, para el control y la re-
gulación del quemador;
❒un temporizador (timer) digital A-fig.
54para encender manualmente el ca-
lefactor o para programar la hora de
encendido.La centralita electrónica también contro-
la el caudal de la bomba de circulación pa-
ra reducir al mínimo el tiempo inicial de
calentamiento. Cuando el sistema entra en
función, la centralita activa el ventilador
del grupo calefactor del habitáculo en la
segunda velocidad.
La centralita electrónica regula automáti-
camente la potencia térmica del calefactor
en función de la temperatura del líquido
refrigerante del motor.
fig. 54F0N0150m
037-101 Ducato E 6-11-2007 12:19 Pagina 67
