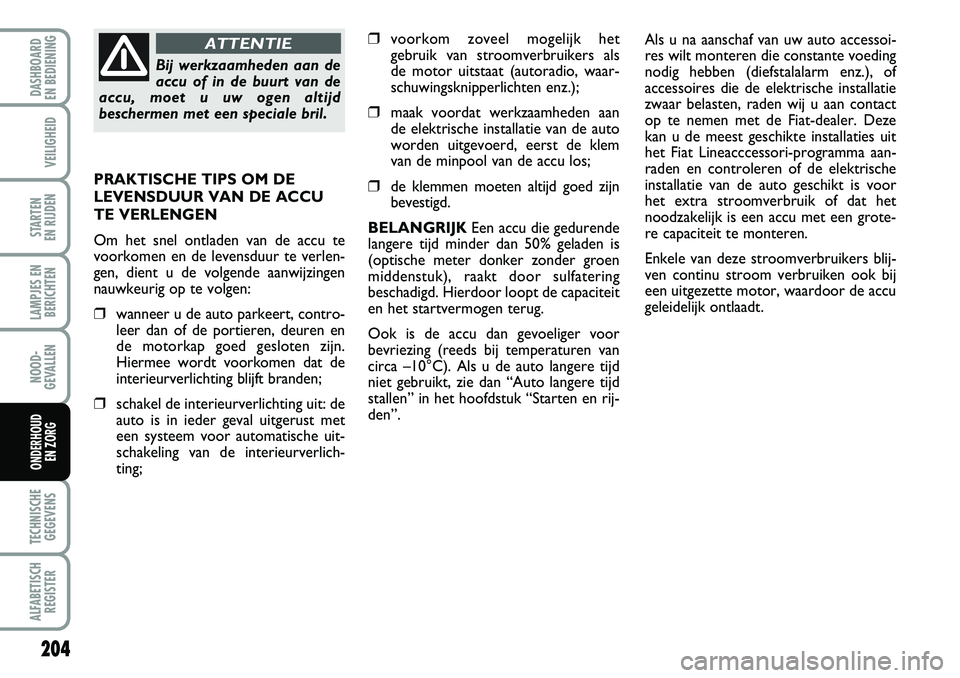

❒voorkom zoveel mogelijk het
gebruik van stroomverbruikers als
de motor uitstaat (autoradio, waar-
schuwingsknipperlichten enz.);
❒maak voordat werkzaamheden aan
de elektrische installatie van de auto
worden uitgevoerd, eerst de klem
van de minpool van de accu los;
❒de klemmen moeten altijd goed zijn
bevestigd.
BELANGRIJKEen accu die gedurende
langere tijd minder dan 50% geladen is
(optische meter donker zonder groen
middenstuk), raakt door sulfatering
beschadigd. Hierdoor loopt de capaciteit
en het startvermogen terug.
Ook is de accu dan gevoeliger voor
bevriezing (reeds bij temperaturen van
circa –10°C). Als u de auto langere tijd
niet gebruikt, zie dan “Auto langere tijd
stallen” in het hoofdstuk “Starten en rij-
den”. PRAKTISCHE TIPS OM DE
LEVENSDUUR VAN DE ACCU
TE VERLENGEN
Om het snel ontladen van de accu te
voorkomen en de levensduur te verlen-
gen, dient u de volgende aanwijzingen
nauwkeurig op te volgen:
❒wanneer u de auto parkeert, contro-
leer dan of de portieren, deuren en
de motorkap goed gesloten zijn.
Hiermee wordt voorkomen dat de
interieurverlichting blijft branden;
❒schakel de interieurverlichting uit: de
auto is in ieder geval uitgerust met
een systeem voor automatische uit-
schakeling van de interieurverlich-
ting;
Bij werkzaamheden aan de
accu of in de buurt van de
accu, moet u uw ogen altijd
beschermen met een speciale bril.
ATTENTIEAls u na aanschaf van uw auto accessoi-
res wilt monteren die constante voeding
nodig hebben (diefstalalarm enz.), of
accessoires die de elektrische installatie
zwaar belasten, raden wij u aan contact
op te nemen met de Fiat-dealer. Deze
kan u de meest geschikte installaties uit
het Fiat Lineacccessori-programma aan-
raden en controleren of de elektrische
installatie van de auto geschikt is voor
het extra stroomverbruik of dat het
noodzakelijk is een accu met een grote-
re capaciteit te monteren.
Enkele van deze stroomverbruikers blij-
ven continu stroom verbruiken ook bij
een uitgezette motor, waardoor de accu
geleidelijk ontlaadt.

205
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
WIELEN EN BANDEN
De spanning van de banden, inclusief het
noodreservewiel, moet regelmatig, om
de twee weken en voor een lange rit,
worden gecontroleerd: de bandenspan-
ning moet bij koude banden worden
gecontroleerd.
Tijdens het rijden neemt de bandenspan-
ning toe; zie voor de juiste waarde van de
bandenspanning de paragraaf “Wielen” in
het hoofdstuk “Technische gegevens”.
Een onjuiste bandenspanning veroor-
zaakt een onregelmatige slijtage van de
banden fig. 13:
Ajuiste spanning: gelijkmatige slijtage
van het loopvlak.
Bte lage spanning: te grote slijtage aan
de zijkanten van het loopvlak.
Cte hoge spanning: te grote slijtage in
het midden van het loopvlak.
Banden moeten worden vervangen als
de profieldiepte van het loopvlak minder
is dan 1,6 mm. Houdt u echter altijd aan
de bepalingen van het land waarin u rijdt.
fig. 13F0N0111m
BELANGRIJKE AANWIJZINGEN
❒Voorkom bruusk remmen, met spin-
nende wielen optrekken, harde con-
tacten tussen banden en stoepran-
den, kuilen en andere obstakels. Het
langdurig rijden op een slecht weg-
dek kan de banden beschadigen;
❒controleer de banden regelmatig op
scheuren in de wangen en bulten of
slijtplekken op het loopvlak. Als u
deze gebreken constateert, wendt u
dan tot de Fiat-dealer;
❒rijd nooit met een te zwaar beladen
auto: hierdoor kunnen de banden en
de velgen ernstig beschadigd wor-
den;
❒stop zo snel mogelijk bij een lekke
band en verwissel het wiel om
beschadiging van de band, de velg, de
wielophanging en de stuurinrichting
te voorkomen;
❒banden verouderen, ook als zij wei-
nig of nooit gebruikt zijn. Scheurtjes
in het loopvlak en op de wangen
geven aan dat de band verouderd is.
Banden die langer dan zes jaar onder
een auto gemonteerd zijn, moeten
dan ook door een specialist worden
gecontroleerd. Dit geldt in het bij-
zonder voor het noodreservewiel;
❒monteer nooit gebruikte banden of
banden, waarvan de herkomst onbe-
kend is;
❒bij de montage van een nieuwe band
moet ook het ventiel vernieuwd wor-
den;
❒om een gelijke slijtage van de banden
op de vooras en de achteras te ver-
krijgen, is het raadzaam de banden om
de 10.000 / 15.000 km van as te ver-
wisselen. Hierbij moeten de banden
aan dezelfde zijde van de auto gemon-
teerd blijven, zodat een omkering van
de draairichting wordt voorkomen.
Bedenk dat ook de weglig-
ging afhankelijk is van een
juiste bandenspanning.
ATTENTIE

206
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
RUITENWISSERS
WISSERBLADEN
Maak de wisserbladen regelmatig schoon
met een schoonmaakmiddel; wij raden
TUTELA PROFESSIONAL SC 35
aan.
Vervang de wisserbladen als het rubber
vervormd of versleten is. Het verdient
aanbeveling ten minste één maal per jaar
de wisserbladen te vervangen.
Met enkele simpele voorzorgsmaatrege-
len is het mogelijk beschadigingen van
het rubber te voorkomen:
❒wanneer de temperatuur onder 0°C
is gedaald, moet gecontroleerd wor-
den of er geen ijs tussen wisserblad
en ruit zit. Maak de wissers zo nodig
vrij met een anti-vriesmiddel;
❒verwijder eventueel opgehoopte
sneeuw van de ruit: om de wisserbladen
te beschermen en oververhitting van de
ruitenwissermotor te voorkomen;
❒schakel de ruitenwissers niet in op
een droge ruit.
Rijden met versleten ruiten-
wisserbladen is gevaarlijk,
omdat hierdoor het zicht onder
slechte atmosferische omstandighe-
den aanzienlijk wordt beperkt.
ATTENTIE
RUBBER SLANGEN
Houd voor de rubber slangen van het rem-
en brandstofsysteem zeer nauwkeurig de
voorschriften van het “Onderhouds-
schema” in dit hoofdstuk aan.
Ozon, hoge temperaturen en het gedu-
rende langere tijd ontbreken van vloei-
stof in een systeem zorgen ervoor dat
de slangen uitdrogen en scheuren, waar-
door het betreffende systeem kan gaan
lekken. Daarom is zorgvuldige controle
noodzakelijk.Door een te lage banden-
spanning wordt de band te
heet, waardoor er onherstelbare
inwendige schade aan de band kan
ontstaan.
ATTENTIE
Verwissel de banden niet
kruiselings, waarbij de ban-
den van de rechterzijde aan de lin-
kerzijde en omgekeerd worden
gemonteerd.
ATTENTIE
Voer bij lichtmetalen velgen
geen spuitwerkzaamheden
uit die een temperatuur vereisen
boven 150°C. De mechanische
eigenschappen van de wielen kun-
nen hierdoor in gevaar worden
gebracht.
ATTENTIE

207
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
Ruitenwisserbladen vervangen fig. 14
Ga als volgt te werk:
❒til de wisserarm Avan de voorruit
en plaats het wisserblad onder een
hoek van 90° ten opzichte van de
arm;
❒verwijder het geklemde wisserblad B
van de arm A;
❒monteer het nieuwe wisserblad en
controleer of het geborgd is.
fig. 14F0N0137m
RUITENSPROEIERS
Voorruit (ruitensproeiers) fig. 15
Als de ruitensproeiers niet werken, con-
troleer dan eerst het niveau in het rui-
tensproeiertankje (zie de paragraaf
“Niveaus controleren” in dit hoofdstuk).
Controleer vervolgens of de ruiten-
sproeiermonden niet verstopt zijn. Deze
kunnen zonodig met een speld worden
doorgeprikt.
De stralen van de ruitensproeiers kunt u
richten door de sproeiermonden af te
stellen met behulp van een platte
schroevendraaier.
De stralen moeten op ongeveer
1/3van
de bovenkant van de ruit worden
gericht.
fig. 15F0N0112m
KOPLAMPSPROEIERS
Controleer regelmatig of de koplamp-
sproeiers schoon en in goede staat zijn.
De koplampsproeiers werken automa-
tisch als het dimlicht brandt en de rui-
tensproeiers worden ingeschakeld.

208
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
CARROSSERIEGARANTIE
Bij de auto is de carrosserie tegen door-
roesten van alle originele componenten
van de carrosserie en van alle dragende
delen gegarandeerd.
Voor de specifieke voorwaarden van
deze garantie wordt verwezen naar de
“Service- en garantiehandleiding”.
TIPS VOOR HET BEHOUD VAN
DE CARROSSERIE
Lak
De lak heeft behalve een esthetische
functie ook een beschermende functie.
Daarom moeten beschadigingen van de
laklaag, zoals krassen, onmiddellijk wor-
den bijgewerkt om roestvorming te voor-
komen. Het bijwerken dient met de origi-
nele lak te worden uitgevoerd (zie
“Plaatje met informatie over de carrosse-
rielak” in het hoofdstuk “Technische
gegevens”).
Het normale onderhoud van de auto
beperkt zich tot wassen, waarbij de fre-
quentie afhankelijk is van het gebruik van
de auto en van de omgeving. Het is raad-
zaam de auto vaker te wassen bij sterke
luchtverontreiniging of bij het rijden over
wegen met strooizout. De belangrijkste zijn:
❒de toepassing van aangepaste spuit-
technieken en lakproducten die de
auto de benodigde weerstand tegen
roest en schurende elementen verle-
nen;
❒het gebruik van verzinkte (of voor-
behandelde) plaatdelen met een
hoge corrosiebestendigheid;
❒het aanbrengen van een gespoten
beschermende waslaag op de onder-
zijde, in de wielkuipen, in de motor-
ruimte en verschillende holle ruim-
tes, met een hoog beschermend ver-
mogen;
❒het aanbrengen van een bescher-
mende kunststof laag op kwetsbare
delen: onderzijde van de portieren,
binnenzijde van de spatborden,
naden, randen enz.;
❒toepassing van “open” holle ruimtes
om condensvorming te voorkomen
en binnendringend water af te voe-
ren, waardoor roest van binnenuit
wordt voorkomen.
CARROSSERIE
BESCHERMING TEGEN ATMOS-
FERISCHE INVLOEDEN
De belangrijkste oorzaken van roest zijn:
❒luchtverontreiniging;
❒zoutgehalte in de lucht en luchtvoch-
tigheid (gebieden aan zee, warm en
vochtig klimaat);
❒omgevings-/seizoensinvloeden.
Ook de invloed van schurende elemen-
ten, zoals stoffige omgeving, opwaaiend
zand, modder en steenslag op de lak en
de onderzijde moet niet worden onder-
schat.
Fiat heeft voor uw auto de beste tech-
nologische oplossingen toegepast om de
carrosserie efficiënt tegen roest te
beschermen.

209
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
De juiste wasmethode:
❒verwijder de antenne van het dak als
u de auto in een wastunnel wast, om
te voorkomen dat deze beschadigt;
❒spoel de auto eerst met een water-
straal onder lage druk af;
❒was de auto met een zachte spons
met een oplossing van neutrale zeep;
spoel daarbij de spons regelmatig uit;
❒spoel de auto af met schoon water
en droog de auto met warme lucht
of een schone, zachte zeem.
De minder zichtbare delen zoals de ran-
den van de portieren/deuren, de motor-
kap en de koplampranden moeten tij-
dens het drogen niet vergeten worden,
omdat daar water kan blijven staan. Het
verdient aanbeveling de auto na het was-
sen niet onmiddellijk binnen te zetten,
maar de auto nog even buiten te laten
staan, zodat waterresten buiten kunnen
verdampen.Was de auto nooit in de zon of als de
motorkap nog warm is: de glans van de
lak kan afnemen.
De kunststof carrosseriedelen kunnen
op dezelfde wijze worden gewassen als
de gespoten carrosseriedelen.
Parkeer de auto niet onder bomen, aan-
gezien harsdruppels bij langere inwer-
king de lak kunnen beschadigen, waar-
door de kans op roestvorming wordt
vergroot.
Voor een goede bescherming van de lak,
moet de lak af en toe behandeld worden
met een speciale beschermende was; als
de lak dof is geworden door smog,
behandel de lak dan met polishwas, die
de lak niet alleen beschermd maar ook
licht polijst.
BELANGRIJK Vogeluitwerpselen dienen
zo snel en zo goed mogelijk van de lak
verwijderd te worden, omdat door de
agressieve bestanddelen de lak kan
beschadigen.
Schoonmaakmiddelen ver-
ontreinigen het water.
Daarom moet de auto bij
voorkeur worden gewassen
op een plaats waar het afvalwater
direct wordt opgevangen en gezuiverd.
Ruiten
Gebruik voor het schoonmaken van de rui-
ten een daarvoor geschikt schoonmaak-
middel. Gebruik een schone, zachte doek
om krassen en beschadigingen te voorko-
men.
BELANGRIJK Let er bij het schoonmaken
van de binnenzijde van de achterruit op
dat de elektrische weerstandsdraden van
de achterruitverwarming niet worden
beschadigd. Veeg voorzichtig in de richting
van de draden.
Motorruimte
Laat de motorruimte na het winterseizoen
zorgvuldig uitspuiten. Hierbij mag de
waterstraal niet direct op de elektronische
regeleenheden worden gericht en moeten
de bovenste ventilatie-openingen goed
beschermd worden, om beschadiging van
de ruitenwissermotor te voorkomen. Laat
deze werkzaamheden verzorgen door een
gespecialiseerd bedrijf.
BELANGRIJK Voor het uitspuiten van de
motorruimte moet de contactsleutel in
stand STOPstaan en de motor koud zijn.
Controleer na het reinigen of de verschil-
lende beschermingen (rubber kappen, dek-
sels enz.) nog op hun plaats zitten en niet
beschadigd zijn.
Koplampen
BELANGRIJK Gebruik voor het reinigen
van het kunststof lampenglas van de kop-
lampen geen aromatische producten
(bijv. benzine) of ketonen (bijv. aceton).

De stoffen bekleding van uw
auto is langdurig bestand
tegen slijtage die ontstaat bij
een normaal gebruik van de
auto. Hevig en/of langdurig wrijven
met kledingaccessoires zoals metalen
gespen, sierknopen en klittenband-
sluitingen, moet echter absoluut wor-
den vermeden omdat hierdoor grote
druk ontstaat op een bepaalde plek
op de bekleding, waardoor deze plek
kan slijten en de bekleding bescha-
digd wordt.
210
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
STOELEN EN STOFFEN BEKLE-
DING
Verwijder stof met een zachte borstel of
een stofzuiger. Voor een nog betere rei-
niging van de stoffen bekleding raden wij
u aan de borstel vochtig te maken.
Reinig de zittingen met een vochtige
spons en een oplossing van neutrale
zeep.
Gebruik nooit ontvlambare
producten zoals petroleum
of wasbenzine voor het reinigen van
de interieurdelen van de auto. De
elektrostatische lading die tijdens
het reinigen door het wrijven ont-
staat, kan brand veroorzaken.
ATTENTIE
Bewaar nooit spuitbussen
in de auto: ontploffings-
gevaar. Spuitbussen mogen niet
worden blootgesteld aan tempera-
turen boven 50°. In de zomer kan de
temperatuur in het interieur ver
boven deze waarde oplopen.
ATTENTIE
INTERIEUR
Controleer af en toe of er onder de
vloerbedekking geen water is blijven
staan (dooiwater van sneeuwresten aan
schoenen, lekkende paraplu’s enz.),
waardoor roestvorming op de bodem
veroorzaakt zou kunnen worden.visuele effect en de kleur van de compo-
nenten niet wijzigen.
BELANGRIJK Gebruik nooit alcohol of
benzine om het glas van het instrumen-
tenpaneel schoon te maken.
LEREN STUURWIEL / POOK-
KNOP
Reinig deze componenten uitsluitend
met water en neutrale zeep.
Gebruik nooit alcohol of producten op
basis van alcohol.
Voordat u speciale producten gebruikt
voor het reinigen van de interieurdelen,
moet u eerst de aanwijzingen op het eti-
ket van het product lezen en controle-
ren of het geen alcohol en/of substanties
op basis van alcohol bevat.
Als tijdens het reinigen van de voorruit
met speciaal daarvoor bestemde pro-
ducten, per ongeluk druppels op het leer
van het stuurwiel of de pookknop
terechtkomen, moeten deze onmiddel-
lijk worden verwijderd en het betreffen-
de gebied met water en neutrale zeep
worden afgenomen.
BELANGRIJK Wees zeer voorzichtig bij
het gebruik van mechanische diefstalbevei-
ligingen op het stuurwiel om beschadiging
van de leren bekleding te voorkomen. KUNSTSTOF INTERIEURDELEN
Wij raden u aan om de kunststof interi-
eurdelen op de normale manier te reini-
gen met een doek bevochtigd met water
en een neutrale zeep zonder schuurmid-
del. Voor het verwijderen van vet- of
hardnekkige vlekken moeten speciale
schoonmaakmiddelen zonder oplosmid-
delen worden gebruikt, die geschikt zijn
voor het reinigen van kunststof en die het

211
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
IDENTIFICATIEGEGEVENS .............................................. 212
MOTORCODES - CARROSSERIE-
UITVOERINGEN ................................................................. 214
MOTOR ................................................................................. 216
BRANDSTOFSYSTEEM ...................................................... 217
TRANSMISSIE ....................................................................... 217
REMMEN ................................................................................ 218
WIELOPHANGING ............................................................ 218
STUURINRICHTING .......................................................... 218
WIELEN .................................................................................. 219
AFMETINGEN ...................................................................... 223
PRESTATIES .......................................................................... 229
GEWICHTEN ....................................................................... 230
VULLINGSTABEL ................................................................ 261
VLOEISTOFFEN EN SMEERMIDDELEN ........................ 262
BRANDSTOFVERBRUIK ................................................... 264
CO
2-EMISSIE ......................................................................... 265
RADIOGOLF-AFSTANDSBEDIENING
MINISTERIËLE GOEDKEURING....................................... 266
T
T T T
E E E E
C C C C
H H H H
N N N N
I I I I
S S S S
C C C C
H H H H
E E E E

G G G G
E E E E
G G G G
E E E E
V V V V
E E E E
N N N N
S S S S
