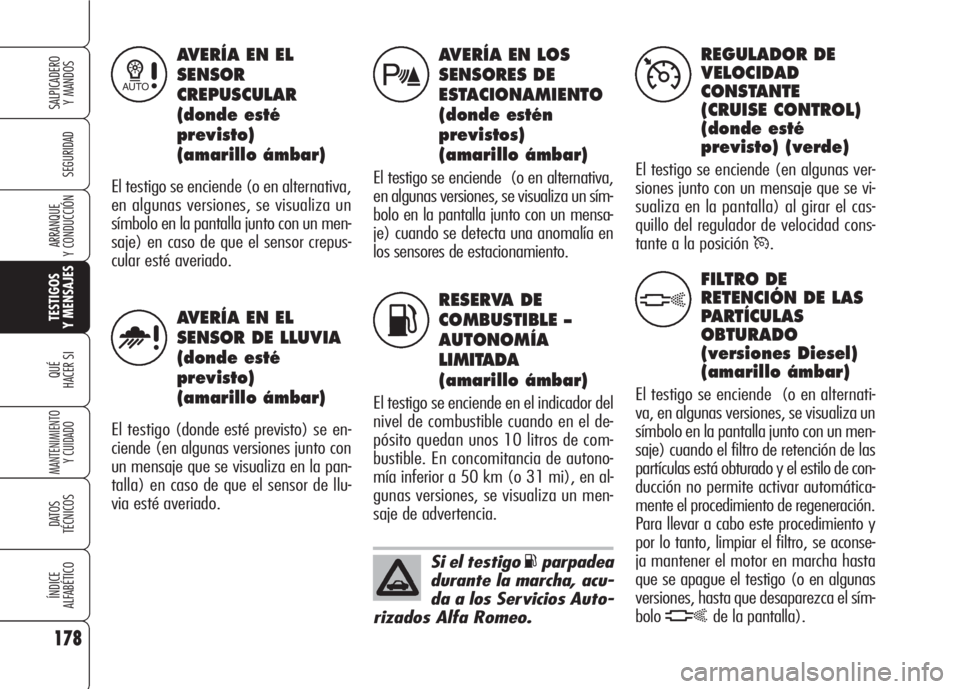

Si el testigo Kparpadea
durante la marcha, acu-
da a los Servicios Auto-
rizados Alfa Romeo.
RESERVA DE
COMBUSTIBLE –
AUTONOMÍA
LIMITADA
(amarillo ámbar)
El testigo se enciende en el indicador del
nivel de combustible cuando en el de-
pósito quedan unos 10 litros de com-
bustible. En concomitancia de autono-
mía inferior a 50 km (o 31 mi), en al-
gunas versiones, se visualiza un men-
saje de advertencia.
REGULADOR DE
VELOCIDAD
CONSTANTE
(CRUISE CONTROL)
(donde esté
previsto) (verde)
El testigo se enciende (en algunas ver-
siones junto con un mensaje que se vi-
sualiza en la pantalla) al girar el cas-
quillo del regulador de velocidad cons-
tante a la posición
Ü.
AVERÍA EN EL
SENSOR
CREPUSCULAR
(donde esté
previsto)
(amarillo ámbar)
El testigo se enciende (o en alternativa,
en algunas versiones, se visualiza un
símbolo en la pantalla junto con un men-
saje) en caso de que el sensor crepus-
cular esté averiado.
AVERÍA EN LOS
SENSORES DE
ESTACIONAMIENTO
(donde estén
previstos)
(amarillo ámbar)
El testigo se enciende (o en alternativa,
en algunas versiones, se visualiza un sím-
bolo en la pantalla junto con un mensa-
je) cuando se detecta una anomalía en
los sensores de estacionamiento.
AVERÍA EN EL
SENSOR DE LLUVIA
(donde esté
previsto)
(amarillo ámbar)
El testigo(donde esté previsto) se en-
ciende (en algunas versiones junto con
un mensaje que se visualiza en la pan-
talla) en caso de que el sensor de llu-
via esté averiado.
178
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
1
u
t
K
Ü
FILTRO DE
RETENCIÓN DE LAS
PARTÍCULAS
OBTURADO
(versiones Diesel)
(amarillo ámbar)
El testigo se enciende (o en alternati-
va, en algunas versiones, se visualiza un
símbolo en la pantalla junto con un men-
saje) cuando el filtro de retención de las
partículas está obturado y el estilo de con-
ducción no permite activar automática-
mente el procedimiento de regeneración.
Para llevar a cabo este procedimiento y
por lo tanto, limpiar el filtro, se aconse-
ja mantener el motor en marcha hasta
que se apague el testigo (o en algunas
versiones, hasta que desaparezca el sím-
bolo
hde la pantalla).
h

179
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
AVERÍA EN EL
SISTEMA DE
SEGURIDAD
DE LOS CRISTALES
(amarillo ámbar)
El testigo (donde esté previsto) se en-
ciende (en algunas versiones junto con
un mensaje que se visualiza en la pan-
talla) para indicar una anomalía en el
sistema de seguridad de los cristales.
En este caso, acuda a los Servicios Au-
torizados Alfa Romeo.
NIVEL INSUFICIENTE
DEL LÍQUIDO
LAVAPARABRISAS
(amarillo ámbar)
El testigo se enciende (o en alternati-
va, en algunas versiones, se visualiza
un símbolo en la pantalla junto con un
mensaje) cuando se detecta una ano-
malía en el sistema de seguridad de los
cristales. En este caso, acuda a los Ser-
vicios Autorizados Alfa Romeo.
5
)
VELOCIDAD LÍMITE
SUPERADA
Cuando el coche supera la ve-
locidad límite seleccionada en el “Menú
de Setup” (por ejemplo, 120 km/h)
(consulte los apartados “Pantalla mul-
tifunción” o “Pantalla multifunción re-
configurable” en el capítulo “Salpica-
dero y mandos”) en la pantalla se vi-
sualiza un mensaje de advertencia y un
símbolo (de color royo) y se emite una
señal acústica.
AVERÍA EN EL
SISTEMA T.P.M.S.
(donde esté
previsto)
En algunas versiones, en la pantalla se vi-
sualiza un mensaje y un símbolo (de co-
lor amarillo ámbar) cuando se detecta una
anomalía en el sistema de control de la
presión de los neumáticos T.P.M.S: en es-
te caso, acuda lo antes posible a los Ser-
vicios Autorizados Alfa Romeo.
En caso de que se monten dos o más
neumáticos sin el sensor, en la panta-
lla se visualiza un mensaje de adver-
tencia hasta que se restablezcan las con-
diciones iniciales.
CONTROL DE LA
PRESIÓN DE LOS
NEUMÁTICOS
(donde esté
previsto)
En algunas versiones, en la pantalla se
visualiza un mensaje y un símbolo (de
color amarillo ámbar) para identificar el
neumático desinflado.
En caso de que dos o más neumáticos
estén desinflados, en la pantalla se vi-
sualiza las indicaciones de cada neu-
mático uno después del otro.
En este caso, se aconseja restablecer
lo antes posible los valores correctos de
presión (consulte el apartado “Presión
de inflado de los neumáticos fríos” en
el capítulo “Datos Técnicos”).
X
n
n

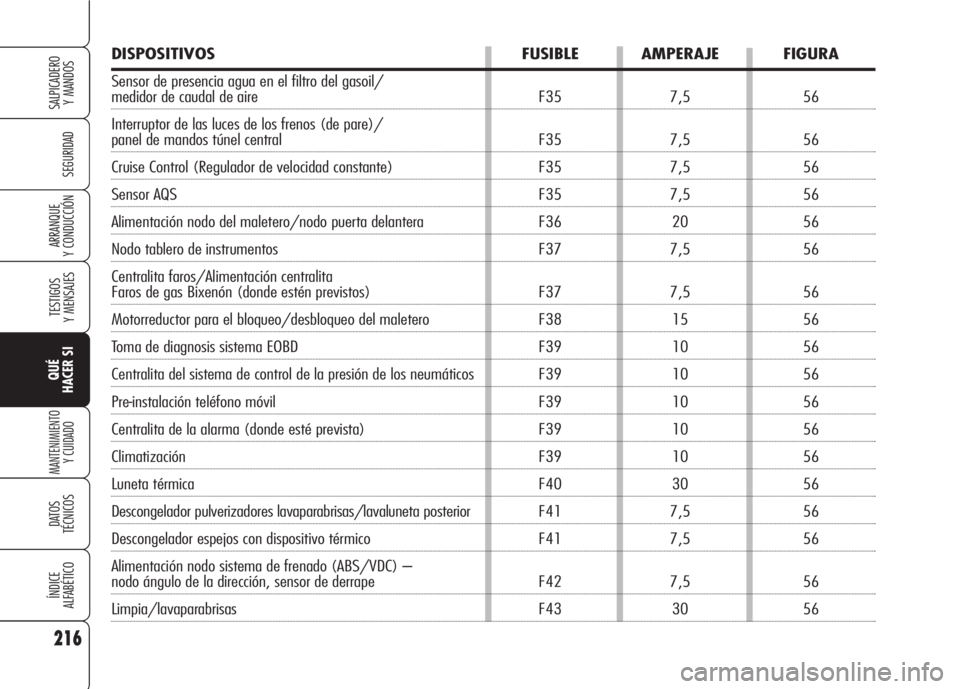

DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Sensor de presencia agua en el filtro del gasoil/
medidor de caudal de aire F35 7,5 56
Interruptor de las luces de los frenos (de pare)/
panel de mandos túnel central F35 7,5 56
Cruise Control (Regulador de velocidad constante) F35 7,5 56
Sensor AQS F35 7,5 56
Alimentación nodo del maletero/nodo puerta delantera F36 20 56
Nodo tablero de instrumentos F37 7,5 56
Centralita faros/Alimentación centralita
Faros de gas Bixenón (donde estén previstos) F37 7,5 56
Motorreductor para el bloqueo/desbloqueo del maletero F38 15 56
Toma de diagnosis sistema EOBD F39 10 56
Centralita del sistema de control de la presión de los neumáticos F39 10 56
Pre-instalación teléfono móvil F39 10 56
Centralita de la alarma (donde esté prevista) F39 10 56
Climatización F39 10 56
Luneta térmica F40 30 56
Descongelador pulverizadores lavaparabrisas/lavaluneta posterior F41 7,5 56
Descongelador espejos con dispositivo térmico F41 7,5 56
Alimentación nodo sistema de frenado (ABS/VDC) –
nodo ángulo de la dirección, sensor de derrape F42 7,5 56
Limpia/lavaparabrisas F43 30 56
216
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

217
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Encendedor anterior en la consola central F44 10 56
Centralita del techo practicable (cortinilla) F45 15 56
Techo practicable F46 20 56
Elevalunas delantero izquierdo F47 20 56
Elevaluna delantero derecho/
Centralita de gestión puerta del lado pasajero F48 30 56
Sistema de navegación F49 7,5 56
Centralita para el sensor de lluvia F49 7,5 56
Nodo volante F49 7,5 56
Techo practicable F49 7,5 56
Panel de mandos (teclas) F49 7,5 56
Centralita de alarmas volumétricas F49 7,5 56
Nodo sensores de estacionamiento F49 7,5 56
Panel de mandos túnel central F49 7,5 56
Iluminación de los mandos para los asientos delanteros F49 7,5 56
Servicios en el parabrisas F49 7,5 56
Pre-instalación teléfono móvil F39 10 56
Botón START/STOP F49 7,5 56
Sistema Airbag F50 7,5 56
Centralita del sistema de control de presión de los neumáticos F51 7,5 56

295
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

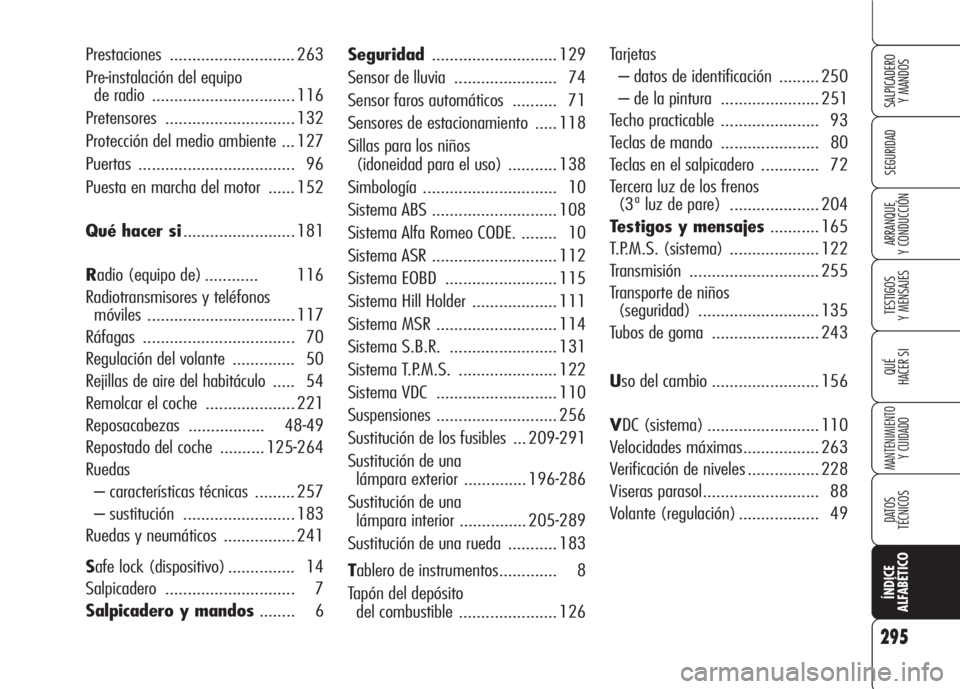

Seguridad............................ 129
Sensor de lluvia ....................... 74
Sensor faros automáticos .......... 71
Sensores de estacionamiento ..... 118
Sillas para los niños
(idoneidad para el uso) ........... 138
Simbología .............................. 10
Sistema ABS ............................ 108
Sistema Alfa Romeo CODE. ........ 10
Sistema ASR ............................ 112
Sistema EOBD ......................... 115
Sistema Hill Holder ................... 111
Sistema MSR ........................... 114
Sistema S.B.R. ........................ 131
Sistema T.P.M.S. ...................... 122
Sistema VDC ........................... 110
Suspensiones ........................... 256
Sustitución de los fusibles ... 209-291
Sustitución de una
lámpara exterior .............. 196-286
Sustitución de una
lámpara interior ............... 205-289
Sustitución de una rueda ........... 183
Tablero de instrumentos............. 8
Tapón del depósito
del combustible ...................... 126Tarjetas
– datos de identificación ......... 250
– de la pintura ...................... 251
Techo practicable ...................... 93
Teclas de mando ...................... 80
Teclas en el salpicadero ............. 72
Tercera luz de los frenos
(3ª luz de pare) .................... 204
Testigos y mensajes........... 165
T.P.M.S. (sistema) .................... 122
Transmisión ............................. 255
Transporte de niños
(seguridad) ........................... 135
Tubos de goma ........................ 243
Uso del cambio ........................ 156
VDC (sistema) ......................... 110
Velocidades máximas................. 263
Verificación de niveles ................ 228
Viseras parasol.......................... 88
Volante (regulación) .................. 49 Prestaciones ............................ 263
Pre-instalación del equipo
de radio ................................ 116
Pretensores ............................. 132
Protección del medio ambiente ... 127
Puertas ................................... 96
Puesta en marcha del motor ...... 152
Qué hacer si......................... 181
Radio (equipo de) ............ 116
Radiotransmisores y teléfonos
móviles ................................. 117
Ráfagas .................................. 70
Regulación del volante .............. 50
Rejillas de aire del habitáculo ..... 54
Remolcar el coche .................... 221
Reposacabezas ................. 48-49
Repostado del coche .......... 125-264
Ruedas
– características técnicas ......... 257
– sustitución ......................... 183
Ruedas y neumáticos ................ 241
Safe lock (dispositivo) ............... 14
Salpicadero ............................. 7
Salpicadero y mandos........ 6
