2007 YAMAHA YZF-R6 Notices Demploi (in French)

COMMANDES ET INSTRUMENTS
3-19
3
FAU39030
Selles Selle du pilote
Dépose de la selle du piloteRelever l’arrière de la selle comme illustré,
retirer les vis, puis retirer la selle.
Mise en place de la selle du piloteInsérer la patte de fixation à l’avant de la
selle dans le support de selle, comme illus-
tré. Placer ensuite la selle à sa position
d’origine, remettre les vis en place.Selle du passager
Dépose de la selle du passager
1. Introduire la clé dans la serrure de la
selle, puis la tourner dans le sens des
aiguilles d’une montre.2. Tout en maintenant la clé à cette posi-
tion, relever l’avant de la selle et la tirer
vers l’avant.
Mise en place de la selle du passager
1. Insérer comme illustré les pattes de
fixation à l’arrière de la selle dans les
supports de selle, puis appuyer à
l’avant de la selle afin de la verrouiller
correctement.
2. Retirer la clé.N.B.:Avant de démarrer, s’assurer que les sellessont correctement en place.
1. Vis
1. Patte de fixation
2. Support de selle
1. Serrure de selle du passager
2. Déverrouiller.
1. Patte de fixation
2. Support de selle
U2C0F1F0.book Page 19 Thursday, July 6, 2006 9:54 AM

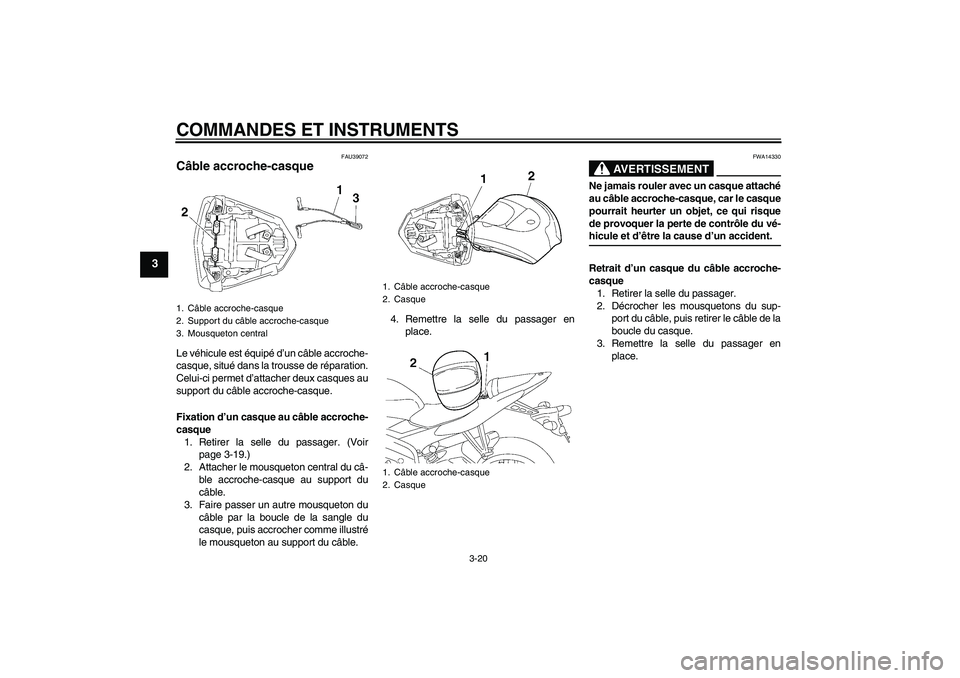

COMMANDES ET INSTRUMENTS
3-20
3
FAU39072
Câble accroche-casque Le véhicule est équipé d’un câble accroche-
casque, situé dans la trousse de réparation.
Celui-ci permet d’attacher deux casques au
support du câble accroche-casque.
Fixation d’un casque au câble accroche-
casque
1. Retirer la selle du passager. (Voir
page 3-19.)
2. Attacher le mousqueton central du câ-
ble accroche-casque au support du
câble.
3. Faire passer un autre mousqueton du
câble par la boucle de la sangle du
casque, puis accrocher comme illustré
le mousqueton au support du câble.4. Remettre la selle du passager en
place.
AVERTISSEMENT
FWA14330
Ne jamais rouler avec un casque attaché
au câble accroche-casque, car le casque
pourrait heurter un objet, ce qui risque
de provoquer la perte de contrôle du vé-hicule et d’être la cause d’un accident.
Retrait d’un casque du câble accroche-
casque
1. Retirer la selle du passager.
2. Décrocher les mousquetons du sup-
port du câble, puis retirer le câble de la
boucle du casque.
3. Remettre la selle du passager en
place.
1. Câble accroche-casque
2. Support du câble accroche-casque
3. Mousqueton central
1. Câble accroche-casque
2. Casque
1. Câble accroche-casque
2. Casque
U2C0F1F0.book Page 20 Thursday, July 6, 2006 9:54 AM

COMMANDES ET INSTRUMENTS
3-21
3
FAU38941
Réglage de la fourche La fourche est équipée de vis de réglage de
la précontrainte de ressort, de vis de ré-
glage de la force d’amortissement à la dé-
tente et de vis de réglage de la force
d’amortissement à la compression.
AVERTISSEMENT
FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire lamaniabilité et la stabilité du véhicule.
Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourchedans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la suspen-
sion, tourner ces deux vis dans le sens (b).
N.B.:Bien veiller à aligner la rainure de réglage fi-
gurant sur le dispositif de réglage et le som-met de l’entretoise du tube de fourche.Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage de chacun des
bras de fourche dans le sens (a). Pour ré-
duire la force d’amortissement à la détente
et donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).
1. Vis de réglage de la précontrainte de ressort
1. Réglage actuel
2. Entretoise du tube de fourche
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
0
Standard :
1
Maximum (réglage dur) :
5
1. Vis de réglage de la force d’amortissement à
la détente
Réglage de l’amortissement à la
détente :
Minimum (réglage souple) :
17 déclic(s) dans le sens (b)*
Standard :
15 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
U2C0F1F0.book Page 21 Thursday, July 6, 2006 9:54 AM

COMMANDES ET INSTRUMENTS
3-22
3
Force d’amortissement à la compres-
sion
Réglage de la force d’amortissement à lacompression (pour un amortissement ra-pide)Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage de chacun
des bras de fourche dans le sens (a). Pour
réduire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner ces deux vis dans le sens (b).
N.B.:Le réglage de la force d’amortissement à la
compression est déterminé en effectuant la
mesure A (voir illustration). Plus la distance
A est grande, plus la force d’amortissement
à la compression est élevée; plus la dis-
tance A est courte, plus la force d’amortis-sement à la compression est réduite.Réglage de la force d’amortissement à la
compression (pour un amortissement lent)Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage de chacun
des bras de fourche dans le sens (a). Pour
réduire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner ces deux vis dans le sens (b).ATTENTION:
FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-mum.N.B.:En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
1. Vis de réglage de la force d’amortissement à
la compression (pour un amortissement ra-
pide)
2. Vis de réglage de la force d’amortissement à
la compression (pour un amortissement lent)
1. Distance ARéglage de l’amortissement à la
compression (pour un amortisse-
ment rapide) :
Minimum (réglage souple) :
Distance A = 8 mm (0.31 in)
Standard :
Distance A = 10 mm (0.39 in)
Maximum (réglage dur) :
Distance A = 12 mm (0.47 in)
Réglage de l’amortissement à la
compression (pour un amortisse-
ment lent) :
Minimum (réglage souple) :
16 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
U2C0F1F0.book Page 22 Thursday, July 6, 2006 9:54 AM

COMMANDES ET INSTRUMENTS
3-23
3
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter lesvaleurs données, si nécessaire.
FAU38951
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort et de vis de réglage de la force
d’amortissement à la détente et à la com-
pression.ATTENTION:
FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-mum.
Précontrainte de ressortPour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la ba-
gue de réglage dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage dans le sens (b).
N.B.:

Il faut veiller à bien aligner l’encoche
sélectionnée figurant sur la bague de
réglage et l’indicateur de position figu-
rant sur l’amortisseur.


Effectuer ce réglage à l’aide de la clé
spéciale incluse dans la trousse de ré-paration.
1. Bague de réglage de la précontrainte de res-
sort
2. Clé spéciale
3. Indicateur de position
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
1
Standard :
4
Maximum (réglage dur) :
9
U2C0F1F0.book Page 23 Thursday, July 6, 2006 9:54 AM

COMMANDES ET INSTRUMENTS
3-24
3
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).Force d’amortissement à la compres-
sion
Force d’amortissement à la compression
(pour un amortissement rapide)Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la compression et donc adoucir l’amortisse-
ment, tourner la vis de réglage dans le sens
(b).Force d’amortissement à la compression
(pour un amortissement lent)Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la compression et donc adoucir l’amortisse-
ment, tourner la vis de réglage dans le sens
(b).
1. Vis de réglage de la force d’amortissement à
la détenteRéglage de l’amortissement à la
détente :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
3 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1. Vis de réglage de la force d’amortissement à
la compression (pour un amortissement ra-
pide)
2. Vis de réglage de la force d’amortissement à
la compression (pour un amortissement lent)
Réglage de l’amortissement à la
compression (pour un amortisse-
ment rapide) :
Minimum (réglage souple) :
16 déclic(s) dans le sens (b)*
Standard :
7 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
U2C0F1F0.book Page 24 Thursday, July 6, 2006 9:54 AM

COMMANDES ET INSTRUMENTS
3-25
3
N.B.:En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter lesvaleurs données, si nécessaire.
AVERTISSEMENT
FWA10220
Cet amortisseur contient de l’azote forte-
ment comprimé. Lire attentivement et
s’assurer de bien comprendre les infor-
mations ci-dessous avant de manipuler
l’amortisseur. Le fabricant décline touteresponsabilité pour les dégâts ou les
blessures corporelles résultant d’une
mauvaise manipulation.


Ne pas modifier ni tenter d’ouvrir la
bonbonne de gaz.


Ne pas approcher l’amortisseur
d’une flamme ou de toute autre
source de chaleur. La pression du
gaz augmenterait excessivement,
et la bonbonne de gaz pourrait ex-
ploser.


Ne pas déformer ni endommager la
bonbonne de gaz d’aucune façon,
car cela risque d’amoindrir les per-
formances d’amortissement.


Toujours confier l’entretien de
l’amortisseur à un concessionnaireYamaha.
FAU38961
Supports de sangle de fixation
des bagages Le véhicule est équipé de six supports de
sangle de fixation des bagages, dont quatre
disposés au dos de la selle du passager et
un sur chaque repose-pied de passager. Réglage de l’amortissement à la
compression (pour un amortisse-
ment lent) :
Minimum (réglage souple) :
24 déclic(s) dans le sens (b)*
Standard :
15 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).1. Support de sangle de fixation des bagages
2. Crochet
1. Support de sangle de fixation des bagages
U2C0F1F0.book Page 25 Thursday, July 6, 2006 9:54 AM

COMMANDES ET INSTRUMENTS
3-26
3
Pour utiliser les supports de sangle de fixa-
tion de la selle du passager, déposer celle-
ci, décrocher les sangles, puis remettre la
selle en place en veillant à ce que les san-
gles pendent à l’extérieur de la selle. (Voir
page 3-19.)
FAU41940
Système EXUP Le véhicule est équipé du système EXUP
(système de valve à l’échappement) de
Yamaha. Le système EXUP, grâce à sa
valve de réglage du flux des gaz d’échappe-
ment, permet d’accroître le rendement du
moteur. Un servomoteur commandé élec-
troniquement règle en permanence la valve
en fonction du régime du moteur.ATTENTION:
FCA15610
Le système EXUP a été réglé à l’usine
Yamaha après de nombreux essais.
Toute modification des réglages effec-
tuée par une personne ne possédant pas
les connaissances techniques requises
pourrait provoquer une baisse du rende-
ment du moteur, voire son endommage-ment.
FAU15301
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.:Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-après.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-tionnement.
U2C0F1F0.book Page 26 Thursday, July 6, 2006 9:54 AM
