SPECIFICATIES
8-3
8
Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ10S
Voltage, capaciteit:
12 V, 8.6 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 55.0 W × 2
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 1
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LEDWaarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Controlelampje brandstofniveau:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
Controlelampje startblokkering:
LED
Controlelampje schakelmoment:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
15.0 A
Zekering achterlichtcircuit:
7.5 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin:
15.0 A × 2
Zekering brandstofinjectiesysteem:
15.0 A
Backup-zekering:
7.5 A
Zekering elektronische smoorklep:
7.5 A
U2C0D1D0.book Page 3 Tuesday, July 11, 2006 11:25 AM

GEBRUIKERSINFORMATIE
9-1
9
DAU26351

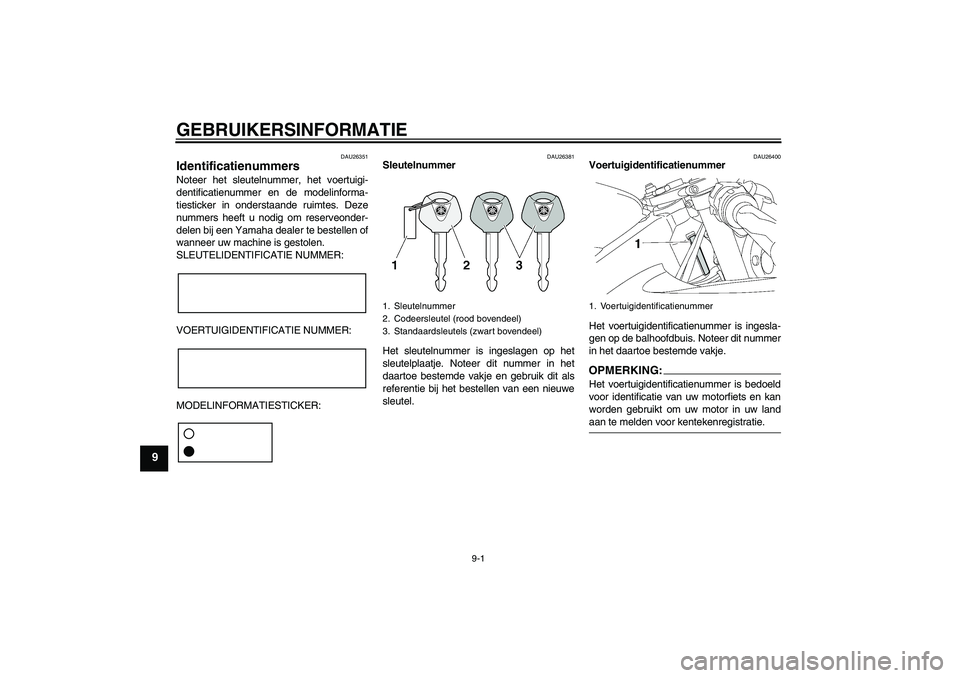

Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U2C0D1D0.book Page 1 Tuesday, July 11, 2006 11:25 AM

GEBRUIKERSINFORMATIE
9-2
9
DAU26520

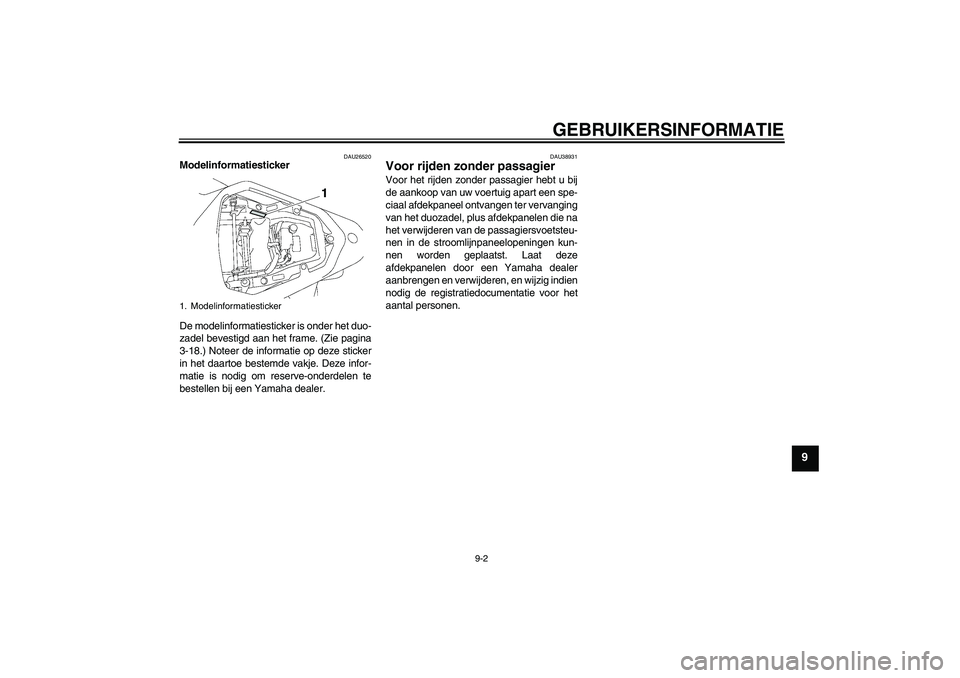

Modelinformatiesticker
De modelinformatiesticker is onder het duo-
zadel bevestigd aan het frame. (Zie pagina
3-18.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
DAU38931
Voor rijden zonder passagier Voor het rijden zonder passagier hebt u bij
de aankoop van uw voertuig apart een spe-
ciaal afdekpaneel ontvangen ter vervanging
van het duozadel, plus afdekpanelen die na
het verwijderen van de passagiersvoetsteu-
nen in de stroomlijnpaneelopeningen kun-
nen worden geplaatst. Laat deze
afdekpanelen door een Yamaha dealer
aanbrengen en verwijderen, en wijzig indien
nodig de registratiedocumentatie voor het
aantal personen.
1. Modelinformatiesticker
U2C0D1D0.book Page 2 Tuesday, July 11, 2006 11:25 AM

INDEXAAandrijfketting, reinigen en smeren ...... 6-25
Accu ...................................................... 6-30
Achterbrugscharnierpunten, smeren..... 6-28
Achterlicht/remlicht unit ......................... 6-33
Afstelling remlichtschakelaar ................ 6-22
Antidiefstal-alarmsysteem (optie).......... 3-13BBagageriembevestiging ........................ 3-25
Banden.................................................. 6-18
Bougies, controleren ............................. 6-10
Brandstof............................................... 3-17
Brandstofverbruik, tips voor een zuinig ... 5-3CClaxonschakelaar ................................. 3-14
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampje schakelmoment.............. 3-7
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkering ............... 3-7
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar ................................ 3-14EEXUP-systeem...................................... 3-25GGasgreep en gaskabel, controleren en
smeren................................................ 6-26
Gereedschapsset .................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-34
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-34
HHelmborgkabel ..................................... 3-19IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-26
Klepspeling ........................................... 6-18
Koelvloeistof ......................................... 6-14
Koplampgloeilamp, vervangen ............. 6-32
Koppelingshendel ................................. 3-15
Koppelingshendel, vrije slag
afstellen .............................................. 6-21LLet op, matkleur ...................................... 7-1
Lichtsignaalschakelaar ......................... 3-14
Locaties van onderdelen ........................ 2-1
Luchtfilterelement ................................. 6-17MModelinformatiesticker............................ 9-2
Motorolie en oliefilterpatroon ................ 6-11
Multifunctioneel display .......................... 3-7NNoodstopschakelaar ............................. 3-14OOndersteunen van de motorfiets .......... 6-35PParkeerlichtgloeilamp ........................... 6-35
Parkeren ................................................. 5-4
Periodiek smeer- en
onderhoudsschema.............................. 6-2
Problemen oplossen ............................. 6-39
RRem- en koppelingshendels,
controleren en smeren ........................ 6-27
Rem- en schakelpedalen, controleren
en smeren ........................................... 6-27
Remhendel ............................................ 3-15
Rempedaal ............................................ 3-16
Remvloeistofniveau, controleren ........... 6-23
Remvloeistof, verversen........................ 6-24
Richtingaanwijzerschakelaar................. 3-14SSchakelaar alarmverlichting .................. 3-14
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-15
Schokdemperunit, afstellen ................... 3-23
Sleutelnummer ........................................ 9-1
Spanning aandrijfketting........................ 6-24
Specificaties ............................................ 8-1
Stalling .................................................... 7-4
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ............................................... 3-14
Startspersysteem .................................. 3-26
Storingzoekschema’s ............................ 6-40
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................. 6-6
Stuurschakelaars .................................. 3-13
Stuursysteem, controleren .................... 6-29TTankbeluchtingsslang/overloopslang .... 3-18
Tankdop ................................................ 3-16UUitlaatkatalysator................................... 3-18
U2C0D1D0.book Page 1 Tuesday, July 11, 2006 11:25 AM

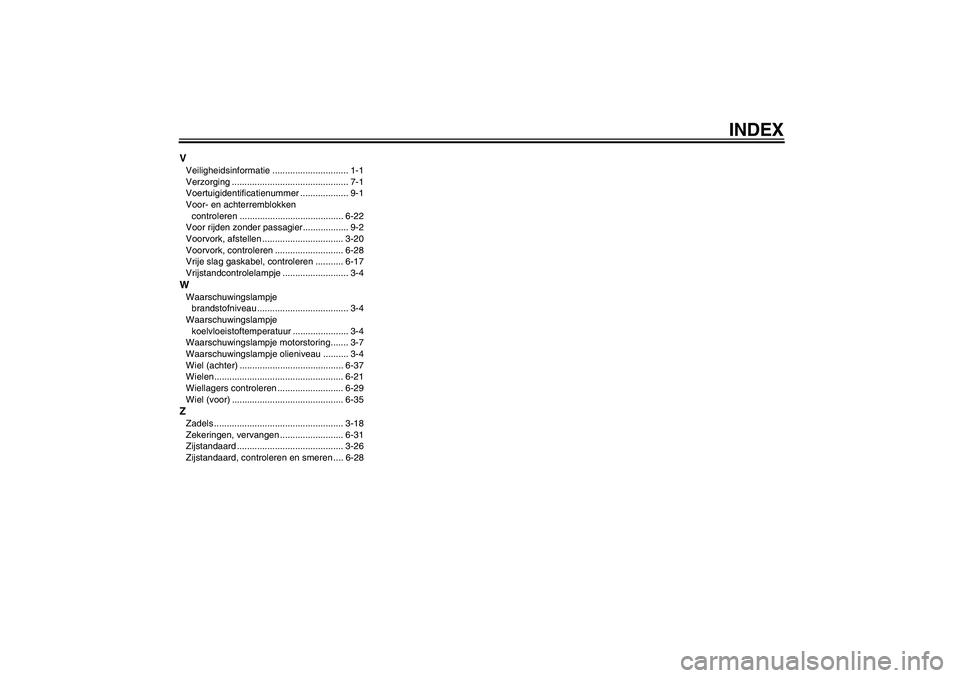

INDEX
VVeiligheidsinformatie .............................. 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-22
Voor rijden zonder passagier.................. 9-2
Voorvork, afstellen ................................ 3-20
Voorvork, controleren ........................... 6-28
Vrije slag gaskabel, controleren ........... 6-17
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje
brandstofniveau .................................... 3-4
Waarschuwingslampje
koelvloeistoftemperatuur ...................... 3-4
Waarschuwingslampje motorstoring....... 3-7
Waarschuwingslampje olieniveau .......... 3-4
Wiel (achter) ......................................... 6-37
Wielen................................................... 6-21
Wiellagers controleren .......................... 6-29
Wiel (voor) ............................................ 6-35ZZadels ................................................... 3-18
Zekeringen, vervangen ......................... 6-31
Zijstandaard .......................................... 3-26
Zijstandaard, controleren en smeren .... 6-28
U2C0D1D0.book Page 2 Tuesday, July 11, 2006 11:25 AM
