2007 YAMAHA YZF-R6 Betriebsanleitungen (in German)

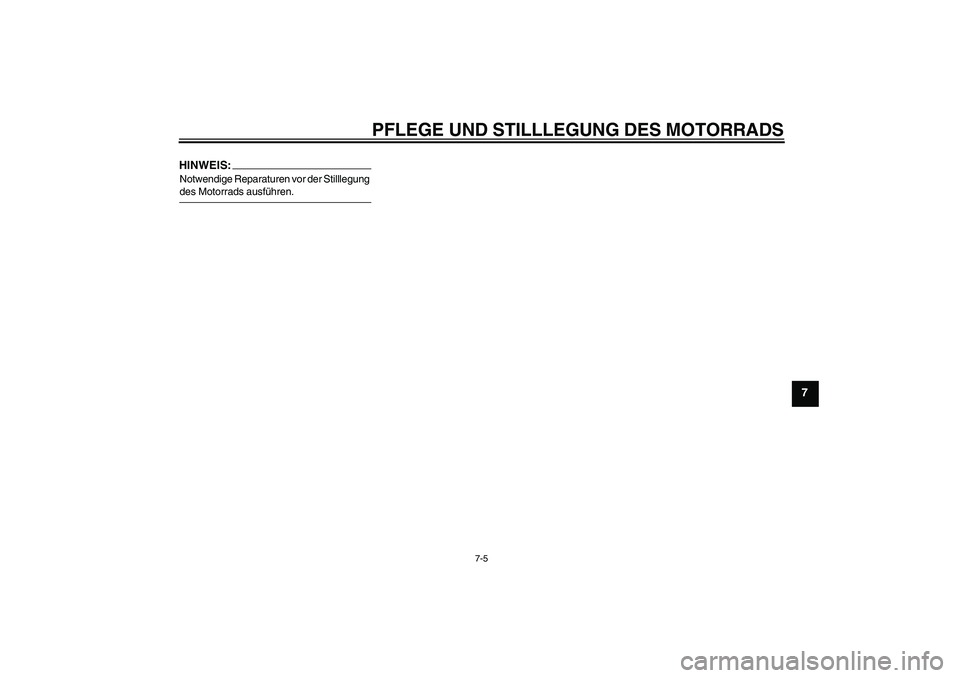

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
HINWEIS:Notwendige Reparaturen vor der Stilllegung des Motorrads ausführen.
U2C0G1G0.book Page 5 Thursday, July 6, 2006 9:56 AM

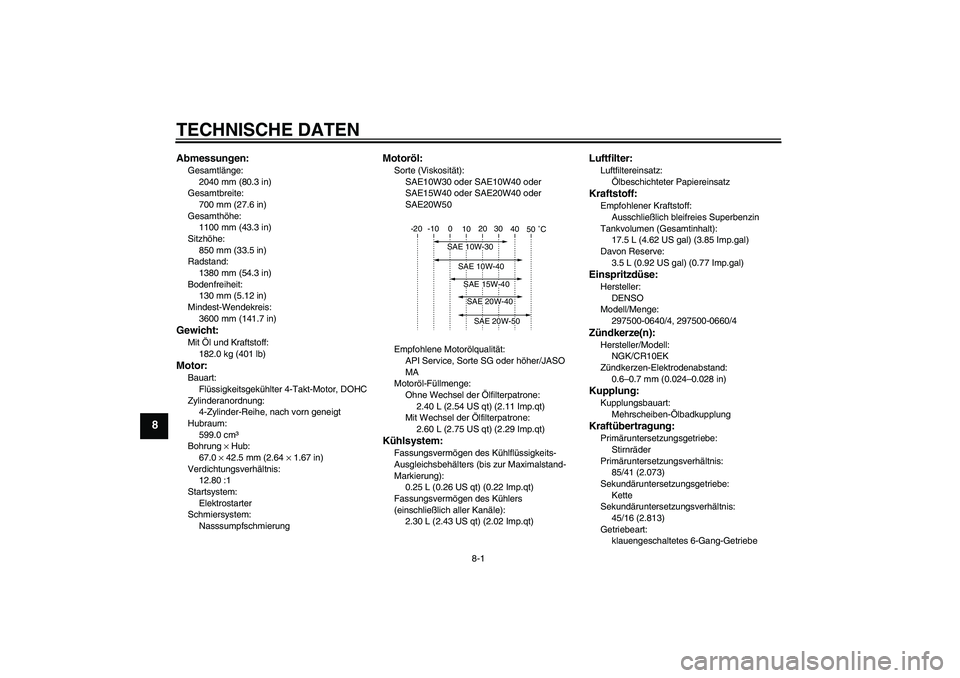

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2040 mm (80.3 in)
Gesamtbreite:
700 mm (27.6 in)
Gesamthöhe:
1100 mm (43.3 in)
Sitzhöhe:
850 mm (33.5 in)
Radstand:
1380 mm (54.3 in)
Bodenfreiheit:
130 mm (5.12 in)
Mindest-Wendekreis:
3600 mm (141.7 in)Gewicht:Mit Öl und Kraftstoff:
182.0 kg (401 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
599.0 cm³
Bohrung × Hub:
67.0 × 42.5 mm (2.64 × 1.67 in)
Verdichtungsverhältnis:
12.80 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.40 L (2.54 US qt) (2.11 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.60 L (2.75 US qt) (2.29 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.30 L (2.43 US qt) (2.02 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
17.5 L (4.62 US gal) (3.85 Imp.gal)
Davon Reserve:
3.5 L (0.92 US gal) (0.77 Imp.gal)Einspritzdüse:Hersteller:
DENSO
Modell/Menge:
297500-0640/4, 297500-0660/4Zündkerze(n):Hersteller/Modell:
NGK/CR10EK
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
85/41 (2.073)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
45/16 (2.813)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U2C0G1G0.book Page 1 Thursday, July 6, 2006 9:56 AM

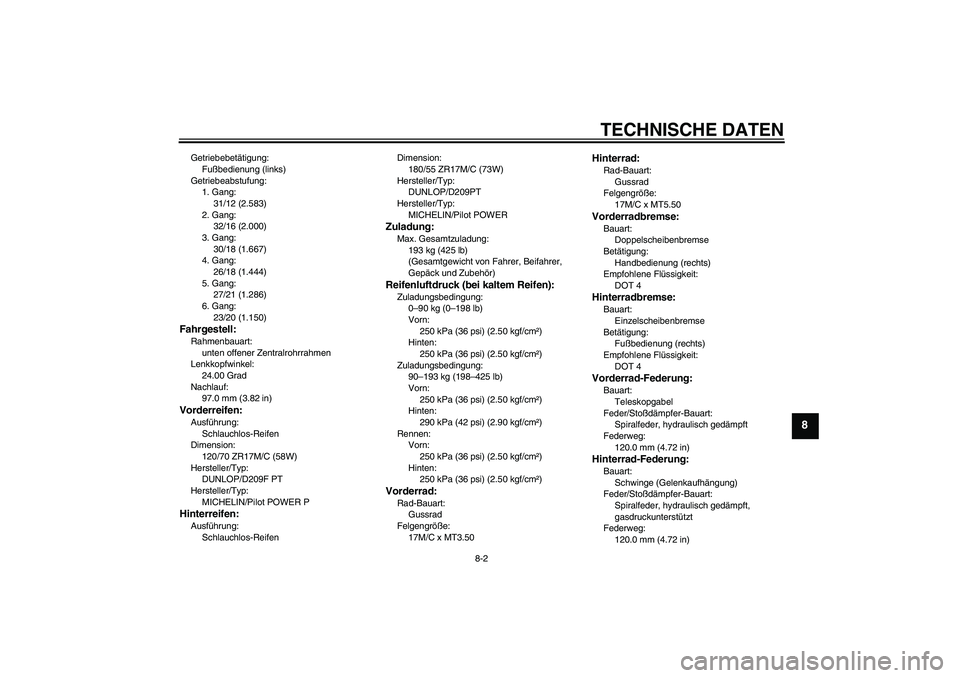

TECHNISCHE DATEN
8-2
8
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
31/12 (2.583)
2. Gang:
32/16 (2.000)
3. Gang:
30/18 (1.667)
4. Gang:
26/18 (1.444)
5. Gang:
27/21 (1.286)
6. Gang:
23/20 (1.150)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
24.00 Grad
Nachlauf:
97.0 mm (3.82 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
DUNLOP/D209F PT
Hersteller/Typ:
MICHELIN/Pilot POWER PHinterreifen:Ausführung:
Schlauchlos-ReifenDimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
DUNLOP/D209PT
Hersteller/Typ:
MICHELIN/Pilot POWER
Zuladung:Max. Gesamtzuladung:
193 kg (425 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
Zuladungsbedingung:
90–193 kg (198–425 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50
Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
120.0 mm (4.72 in)
U2C0G1G0.book Page 2 Thursday, July 6, 2006 9:56 AM

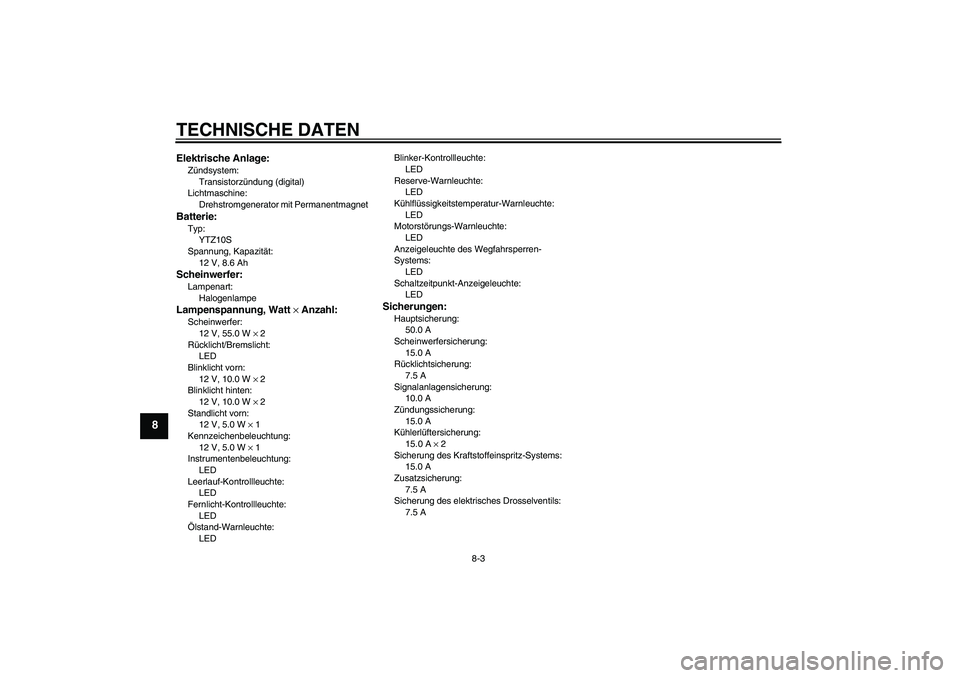

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ10S
Spannung, Kapazität:
12 V, 8.6 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 55.0 W × 2
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LEDBlinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Rücklichtsicherung:
7.5 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Kühlerlüftersicherung:
15.0 A × 2
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U2C0G1G0.book Page 3 Thursday, July 6, 2006 9:56 AM

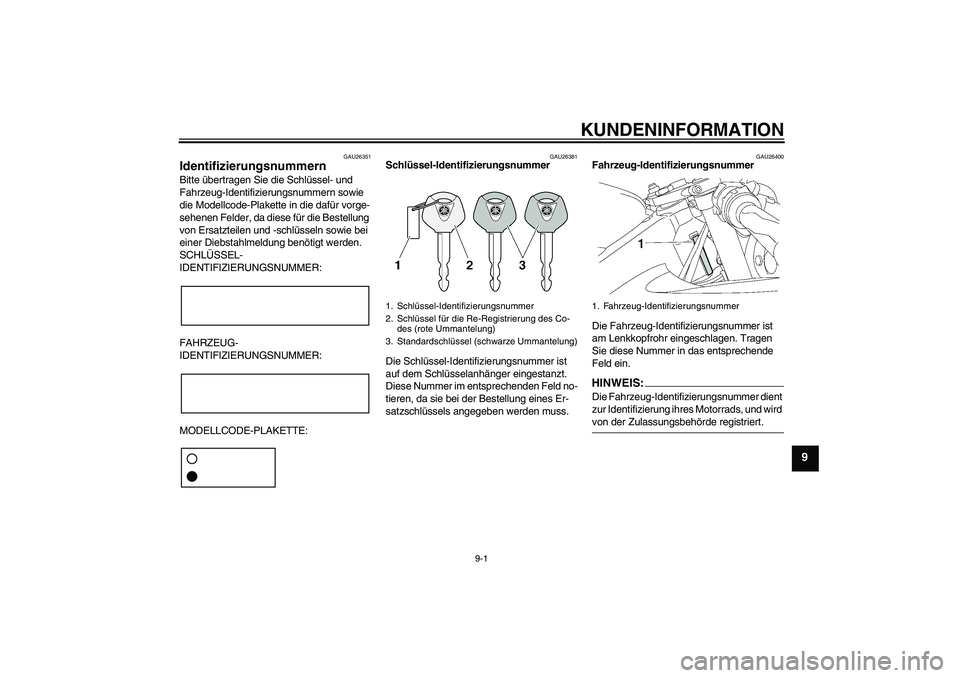

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U2C0G1G0.book Page 1 Thursday, July 6, 2006 9:56 AM

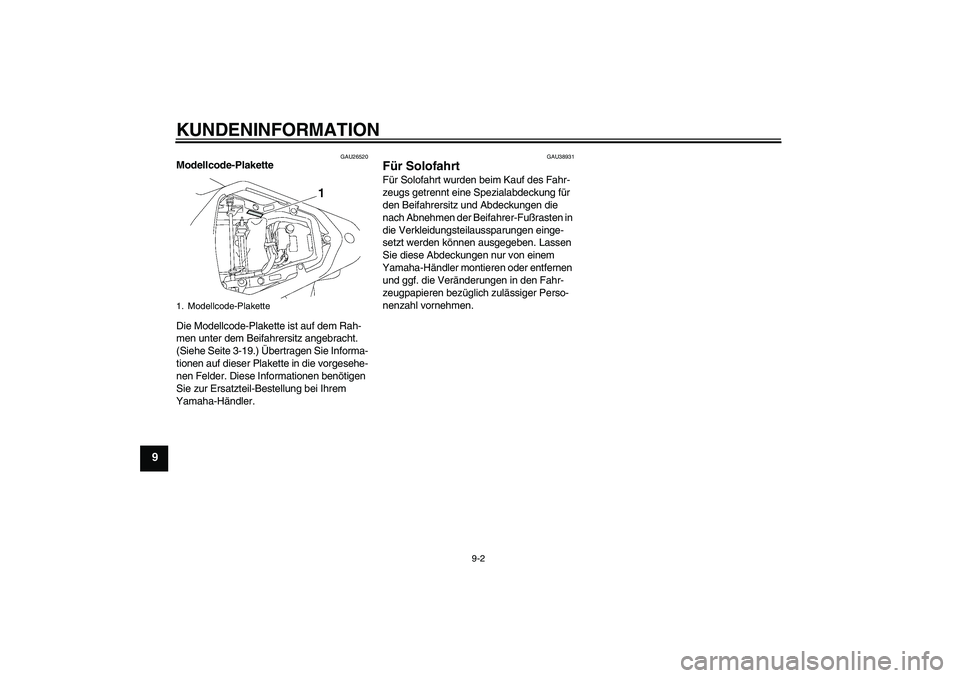

KUNDENINFORMATION
9-2
9
GAU26520
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-19.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
GAU38931
Für Solofahrt Für Solofahrt wurden beim Kauf des Fahr-
zeugs getrennt eine Spezialabdeckung für
den Beifahrersitz und Abdeckungen die
nach Abnehmen der Beifahrer-Fußrasten in
die Verkleidungsteilaussparungen einge-
setzt werden können ausgegeben. Lassen
Sie diese Abdeckungen nur von einem
Yamaha-Händler montieren oder entfernen
und ggf. die Veränderungen in den Fahr-
zeugpapieren bezüglich zulässiger Perso-
nenzahl vornehmen.
1. Modellcode-PlaketteU2C0G1G0.book Page 2 Thursday, July 6, 2006 9:56 AM

INDEX
AAbblendschalter .................................... 3-14
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-24
Antriebskette, säubern und
schmieren ........................................... 6-26
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-7BBatterie ................................................. 6-30
Bestandteilbestimmung .......................... 2-1
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-34
Blinkerschalter ...................................... 3-14
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-26
Bremsflüssigkeitsstand, prüfen............. 6-23
Bremsflüssigkeit, wechseln .................. 6-24DDiebstahlanlage (Sonderzubehör) ........ 3-13EEinfahrvorschriften.................................. 5-3
EXUP-System....................................... 3-26FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-23
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-40
Fernlicht-Kontrollleuchte ......................... 3-4
Für Solofahrt ........................................... 9-2
Fußbremshebel .................................... 3-16
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-27
Fußschalthebel ..................................... 3-15
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-27
Gaszugspiel, kontrollieren ..................... 6-18HHandbremshebel ................................... 3-16
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-27
Helmhalte-Drahtseil...............................3-20
Hinterrad ............................................... 6-38
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-22
Hupenschalter ....................................... 3-14IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-18
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-35
Kraftstoff ................................................3-17
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-18
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-14
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-5
Kupplungshebel .................................... 3-15
Kupplungshebel-Spiel, einstellen .......... 6-21LLeerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ...................................3-14
Lenkung, prüfen .................................... 6-29
Lichthupenschalter ................................ 3-14
Luftfiltereinsatz ...................................... 6-17
MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ................... 6-11
Motorrad aufbocken .............................. 6-36
Motorstoppschalter ............................... 3-14
Motorstörungs-Warnleuchte ................... 3-7
Multifunktionsmesser-Einheit .................. 3-7OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-21
Radlager, prüfen ................................... 6-30
Reifen ................................................... 6-18
Reserve-Warnleuchte ............................. 3-4
Routinekontrolle vor Fahrtbeginn............ 4-2
Rücklicht/Bremslicht ............................. 6-34SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte.............. 3-7
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-22
Scheinwerferlampe, auswechseln ........ 6-33
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-28
Seitenständer........................................ 3-26
Seitenständer, prüfen und schmieren ... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-31
Sitzbank ................................................ 3-19
Spanngurt-Halterungen ........................ 3-25
U2C0G1G0.book Page 1 Thursday, July 6, 2006 9:56 AM

INDEXStandlichtlampe .................................... 6-35
Starterschalter....................................... 3-14
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-16
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-21
Teleskopgabel, prüfen .......................... 6-29VVentilspiel.............................................. 6-18
Verkleidungsteile und Abdeckungen,
abnehmen und montieren..................... 6-6
Vorderrad .............................................. 6-36
Vorsicht, Mattfarben ................................ 7-1WWarnblinkschalter ................................. 3-14
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ............................... 6-10
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-27
U2C0G1G0.book Page 2 Thursday, July 6, 2006 9:56 AM
