INTRODUCTION
FAU41541
Félicitations au propriétaire du modèle YZ85(W)/YZ85W1/YZ85LW(W) de Yamaha. Ce modèle représente le fruit de nombreuses années
d’expérience dans la production de machines de sport, de tourisme et de course. Le nouveau propriétaire pourra apprécier pleinement la
perfection technique et la fiabilité qui ont fait de Yamaha un leader dans ce domaine.
Ce manuel contient la description du fonctionnement, les instructions pour l’entretien de base et les points de contrôle à effectuer périodi-
quement. Au moindre doute concernant le fonctionnement ou l’entretien de la moto, ne pas hésiter à consulter un concessionnaire
Yamaha.
MESSAGES DE SÉCURITÉ IMPORTANTS :
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LA MOTO. IL EST IMPÉRATIF DE BIEN
COMPRENDRE TOUTES LES INSTRUCTIONS.
RESPECTER LES INSTRUCTIONS REPRISES SUR LES ÉTIQUETTES D’AVERTISSEMENT ET D’ATTENTION COLLÉES SUR
LA MOTO.
NE JAMAIS CONDUIRE UNE MOTO AVANT D’AVOIR MAÎTRISÉ LES TECHNIQUES NÉCESSAIRES.
REMARQUE IMPORTANTE À L’INTENTION DES PARENTS :
Une moto n’est pas un jouet. Avant de laisser un jeune piloter une moto, il faut s’assurer d’avoir compris les instructions et avertissements
donnés dans ce manuel. Il faudra ensuite s’assurer que le jeune s’y conforme. Un enfant ou un jeune n’a pas l’habileté, les capacités phy-
siques et le bon sens d’un adulte. Certains peuvent ne pas être capables de piloter une moto en toute sécurité. Une surveillance perma-
nente par un adulte est donc impérative. Les parents ne devraient permettre une utilisation régulière de cette moto que si le jeune se mon-
tre capable de le piloter en toute sécurité.
LES MOTOS SONT DES VÉHICULES MONOVOIES. LEUR SÉCURITÉ DÉPEND DE TECHNIQUES DE CONDUITE ADÉQUATES ET
DES CAPACITÉS DU CONDUCTEUR. TOUT CONDUCTEUR DOIT CONNAÎTRE LES EXIGENCES SUIVANTES AVANT DE PREN-
DRE LA ROUTE.
LE PILOTE DOIT :
S’INFORMER CORRECTEMENT AUPRÈS D’UNE SOURCE COMPÉTENTE SUR TOUS LES ASPECTS DE L’UTILISATION
D’UNE MOTO.
OBSERVER LES AVERTISSEMENTS ET PROCÉDER AUX ENTRETIENS PRÉCONISÉS DANS LE MANUEL DU PROPRIÉ-
TAIRE.
SUIVRE DES COURS AFIN D’APPRENDRE À MAÎTRISER LES TECHNIQUES DE CONDUITE SÛRES ET CORRECTES.
FAIRE RÉVISER LE VÉHICULE PAR UN MÉCANICIEN COMPÉTENT AUX INTERVALLES INDIQUÉS DANS LE MANUEL DU
PROPRIÉTAIRE OU LORSQUE L’ÉTAT DE LA MÉCANIQUE L’EXIGE.
U5PA85F0.book Page 1 Thursday, April 13, 2006 4:03 PM

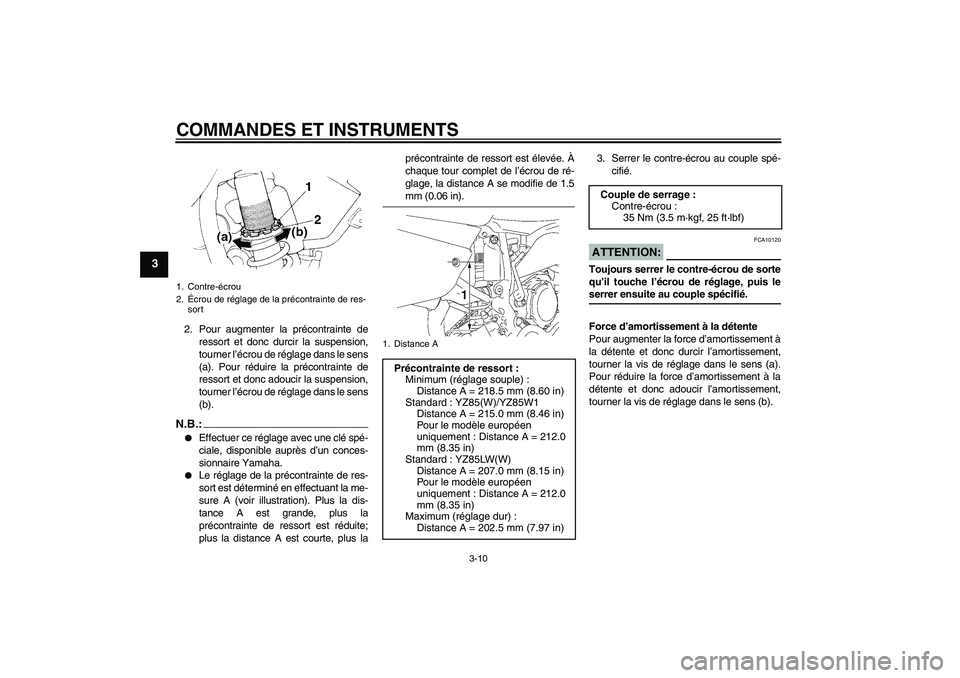

COMMANDES ET INSTRUMENTS
3-10
3
2. Pour augmenter la précontrainte de
ressort et donc durcir la suspension,
tourner l’écrou de réglage dans le sens
(a). Pour réduire la précontrainte de
ressort et donc adoucir la suspension,
tourner l’écrou de réglage dans le sens
(b).N.B.:
Effectuer ce réglage avec une clé spé-
ciale, disponible auprès d’un conces-
sionnaire Yamaha.
Le réglage de la précontrainte de res-
sort est déterminé en effectuant la me-
sure A (voir illustration). Plus la dis-
tance A est grande, plus la
précontrainte de ressort est réduite;
plus la distance A est courte, plus laprécontrainte de ressort est élevée. À
chaque tour complet de l’écrou de ré-
glage, la distance A se modifie de 1.5
mm (0.06 in).3. Serrer le contre-écrou au couple spé-
cifié.
ATTENTION:
FCA10120
Toujours serrer le contre-écrou de sorte
qu’il touche l’écrou de réglage, puis leserrer ensuite au couple spécifié.
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).
1. Contre-écrou
2.Écrou de réglage de la précontrainte de res-
sort
1. Distance APrécontrainte de ressort :
Minimum (réglage souple) :
Distance A = 218.5 mm (8.60 in)
Standard : YZ85(W)/YZ85W1
Distance A = 215.0 mm (8.46 in)
Pour le modèle européen
uniquement : Distance A = 212.0
mm (8.35 in)
Standard : YZ85LW(W)
Distance A = 207.0 mm (8.15 in)
Pour le modèle européen
uniquement : Distance A = 212.0
mm (8.35 in)
Maximum (réglage dur) :
Distance A = 202.5 mm (7.97 in)
Couple de serrage :
Contre-écrou :
35 Nm (3.5 m·kgf, 25 ft·lbf)
U5PA85F0.book Page 10 Thursday, April 13, 2006 4:03 PM
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
FAU41502
Rodage du moteur 1. Avant de mettre le moteur en marche,
remplir le réservoir de carburant d’un
mélange au taux essence-huile prévu
pour le rodage en procédant comme
suit.
2. Mettre le moteur en marche et le faire
préchauffer correctement. Contrôler le
fonctionnement des commandes et du
bouton du coupe-circuit du moteur.
(Voir page 3-1.)
3. Conduire la moto dans les quelques
premières vitesses à régime modéré
pendant cinq à huit minutes. Couper le
moteur et vérifier l’état de la bougie
(voir page 6-8) ; elle devrait refléter le
mélange riche utilisé pour le rodage.
4. Laisser refroidir le moteur. Remettre le
moteur en marche et conduire comme
expliqué plus haut pendant cinq minu-
tes. Engager très brièvement les vites-
ses supérieures et actionner à fond lelevier des gaz afin de vérifier si le véhi-
cule répond bien. Couper le moteur et
vérifier la bougie.
5. Après avoir à nouveau laissé refroidir
le moteur, le remettre en marche et
conduire la moto pendant cinq minutes
supplémentaires. L’on peut conduire
le véhicule à pleins gaz, même dans
les vitesses les plus hautes, mais il
faut éviter à tout prix l’utilisation prolon-
gée à pleins gaz. Couper le moteur et
vérifier une nouvelle fois la bougie.
6. Laisser refroidir le moteur, déposer la
culasse et le cylindre, et inspecter le
piston et le cylindre. Éliminer toute su-
répaisseur du piston à l’aide de papier
de verre humide à grain de 600. Net-
toyer tous les éléments et assembler
soigneusement la culasse et le cylin-
dre.
AVERTISSEMENT
FWA10320
Si l’on ne maîtrise pas les techniques
d’entretien, ce travail doit être confié àun concessionnaire Yamaha.
7. Vidanger le mélange essence-huile
spécial rodage et remplir le réservoir
de carburant du mélange au taux spé-
cifié. (Voir page 3-3.)8. Mettre le moteur en marche et vérifier
le fonctionnement de la moto en la
conduisant à toutes les vitesses. Cou-
per le moteur et vérifier l’état de la bou-
gie. Remettre le moteur en marche et
rouler pendant environ 10 à 15 minu-
tes supplémentaires. Le rodage est
terminé.
Après le rodage du moteur, inspecter minu-
tieusement la moto afin de s’assurer de l’ab-
sence de pièces desserrées, de fuite d’huile
ou de tout autre problème. S’assurer de
procéder aux vérifications nécessaires et
d’effectuer les réglages avec soin, particu-
lièrement ceux de la tension des câbles et
de la chaîne de transmission, ainsi que du
serrage des rayons. Contrôler également le
serrage de la visserie et resserrer toute
pièce desserrée.
ATTENTION:
FCA15560
Les pièces suivantes doivent être
rodées en cas de remplacement.
Cylindre et vilebrequin :
Il convient d’effectuer environ une
heure de rodage.
Piston, segments et pignons de
boîte de vitesses :
Ce type de pièces requiert un ro-
dage d’environ 30 minutes à une
ouverture moyenne ou moindre des Huile moteur 2 temps
recommandée:
Voir page 8-1.
Proportion (essence et huile) :
15:1
U5PA85F0.book Page 3 Thursday, April 13, 2006 4:03 PM

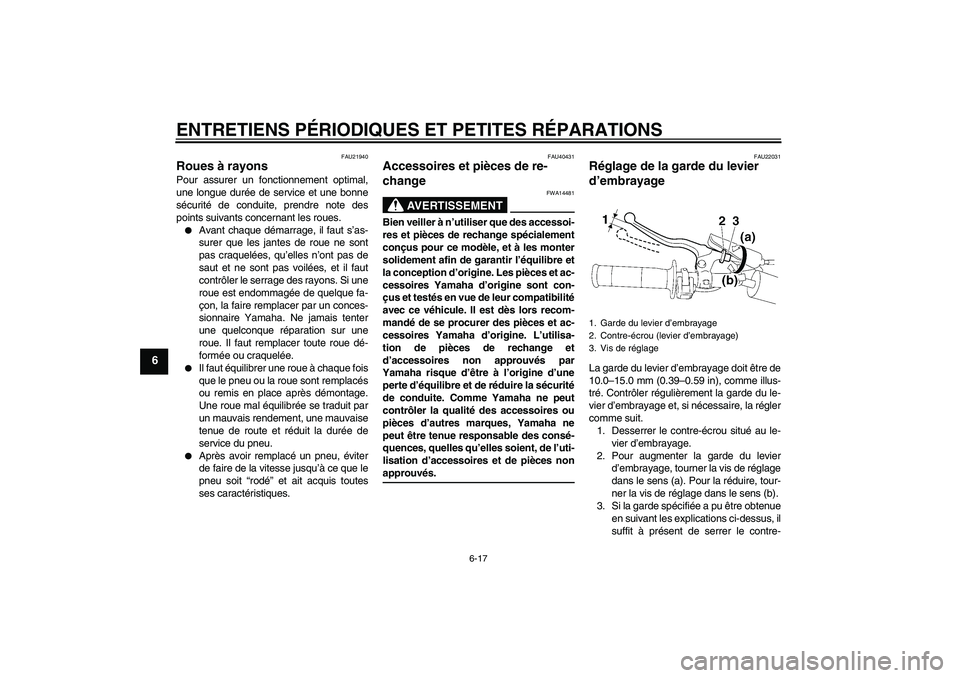

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU21940
Roues à rayons Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées, et il faut
contrôler le serrage des rayons. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU40431
Accessoires et pièces de re-
change
AVERTISSEMENT
FWA14481
Bien veiller à n’utiliser que des accessoi-
res et pièces de rechange spécialement
conçus pour ce modèle, et à les monter
solidement afin de garantir l’équilibre et
la conception d’origine. Les pièces et ac-
cessoires Yamaha d’origine sont con-
çus et testés en vue de leur compatibilité
avec ce véhicule. Il est dès lors recom-
mandé de se procurer des pièces et ac-
cessoires Yamaha d’origine. L’utilisa-
tion de pièces de rechange et
d’accessoires non approuvés par
Yamaha risque d’être à l’origine d’une
perte d’équilibre et de réduire la sécurité
de conduite. Comme Yamaha ne peut
contrôler la qualité des accessoires ou
pièces d’autres marques, Yamaha ne
peut être tenue responsable des consé-
quences, quelles qu’elles soient, de l’uti-
lisation d’accessoires et de pièces nonapprouvés.
FAU22031
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
1. Desserrer le contre-écrou situé au le-
vier d’embrayage.
2. Pour augmenter la garde du levier
d’embrayage, tourner la vis de réglage
dans le sens (a). Pour la réduire, tour-
ner la vis de réglage dans le sens (b).
3. Si la garde spécifiée a pu être obtenue
en suivant les explications ci-dessus, il
suffit à présent de serrer le contre-1. Garde du levier d’embrayage
2. Contre-écrou (levier d’embrayage)
3. Vis de réglage
U5PA85F0.book Page 17 Thursday, April 13, 2006 4:03 PM

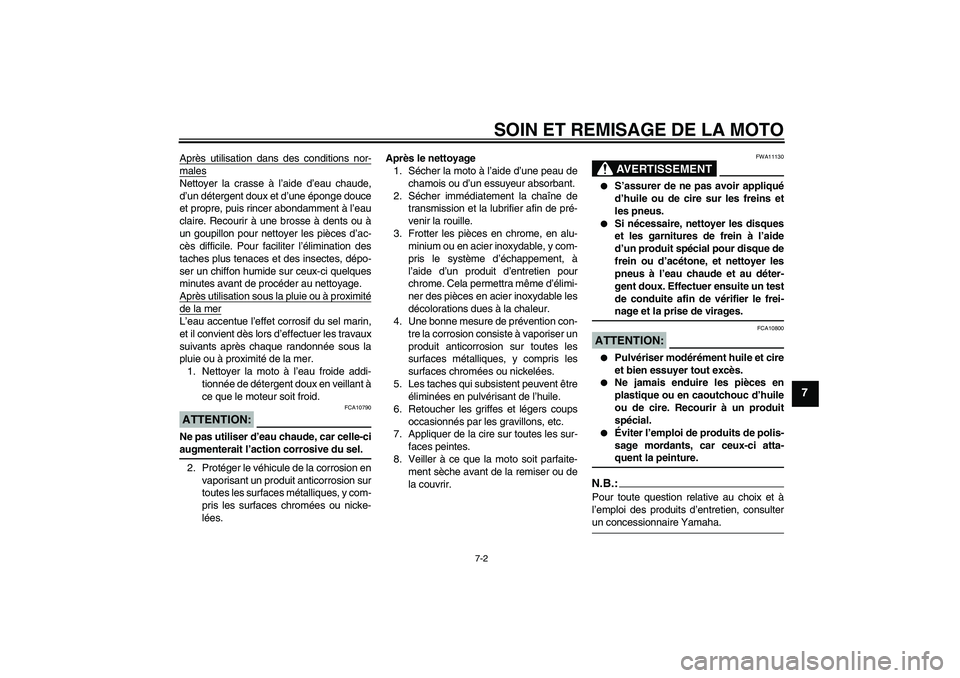

SOIN ET REMISAGE DE LA MOTO
7-2
7
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’aide d’eau chaude,
d’un détergent doux et d’une éponge douce
et propre, puis rincer abondamment à l’eau
claire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dépo-
ser un chiffon humide sur ceux-ci quelques
minutes avant de procéder au nettoyage.
Après utilisation sous la pluie ou à proximitéde la merL’eau accentue l’effet corrosif du sel marin,
et il convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie ou à proximité de la mer.
1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.ATTENTION:
FCA10790
Ne pas utiliser d’eau chaude, car celle-ciaugmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11130
S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et
les pneus.
Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-nage et la prise de virages.
ATTENTION:
FCA10800
Pulvériser modérément huile et cire
et bien essuyer tout excès.
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.:Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulterun concessionnaire Yamaha.
U5PA85F0.book Page 2 Thursday, April 13, 2006 4:03 PM

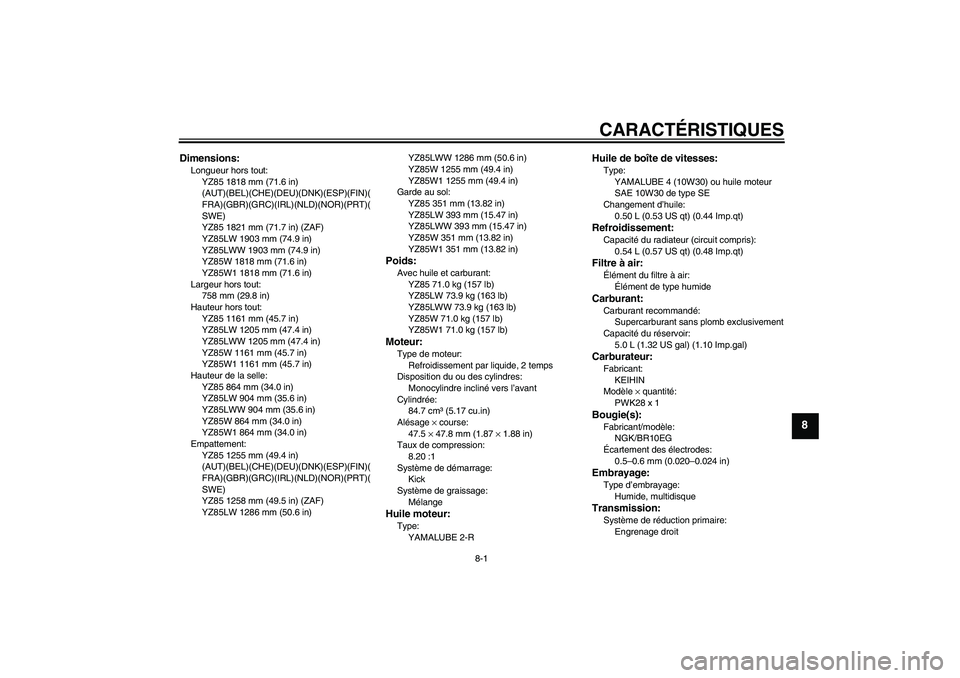

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
YZ85 1818 mm (71.6 in)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)(
FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)(
SWE)
YZ85 1821 mm (71.7 in) (ZAF)
YZ85LW 1903 mm (74.9 in)
YZ85LWW 1903 mm (74.9 in)
YZ85W 1818 mm (71.6 in)
YZ85W1 1818 mm (71.6 in)
Largeur hors tout:
758 mm (29.8 in)
Hauteur hors tout:
YZ85 1161 mm (45.7 in)
YZ85LW 1205 mm (47.4 in)
YZ85LWW 1205 mm (47.4 in)
YZ85W 1161 mm (45.7 in)
YZ85W1 1161 mm (45.7 in)
Hauteur de la selle:
YZ85 864 mm (34.0 in)
YZ85LW 904 mm (35.6 in)
YZ85LWW 904 mm (35.6 in)
YZ85W 864 mm (34.0 in)
YZ85W1 864 mm (34.0 in)
Empattement:
YZ85 1255 mm (49.4 in)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)(
FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)(
SWE)
YZ85 1258 mm (49.5 in) (ZAF)
YZ85LW 1286 mm (50.6 in)YZ85LWW 1286 mm (50.6 in)
YZ85W 1255 mm (49.4 in)
YZ85W1 1255 mm (49.4 in)
Garde au sol:
YZ85 351 mm (13.82 in)
YZ85LW 393 mm (15.47 in)
YZ85LWW 393 mm (15.47 in)
YZ85W 351 mm (13.82 in)
YZ85W1 351 mm (13.82 in)
Poids:Avec huile et carburant:
YZ85 71.0 kg (157 lb)
YZ85LW 73.9 kg (163 lb)
YZ85LWW 73.9 kg (163 lb)
YZ85W 71.0 kg (157 lb)
YZ85W1 71.0 kg (157 lb)Moteur:Type de moteur:
Refroidissement par liquide, 2 temps
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
84.7 cm³ (5.17 cu.in)
Alésage × course:
47.5 × 47.8 mm (1.87 × 1.88 in)
Taux de compression:
8.20 :1
Système de démarrage:
Kick
Système de graissage:
MélangeHuile moteur:Type:
YAMALUBE 2-R
Huile de boîte de vitesses:Type:
YAMALUBE 4 (10W30) ou huile moteur
SAE 10W30 de type SE
Changement d’huile:
0.50 L (0.53 US qt) (0.44 Imp.qt)Refroidissement:Capacité du radiateur (circuit compris):
0.54 L (0.57 US qt) (0.48 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
5.0 L (1.32 US gal) (1.10 Imp.gal)Carburateur:Fabricant:
KEIHIN
Modèle × quantité:
PWK28 x 1Bougie(s):Fabricant/modèle:
NGK/BR10EG
Écartement des électrodes:
0.5–0.6 mm (0.020–0.024 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
U5PA85F0.book Page 1 Thursday, April 13, 2006 4:03 PM

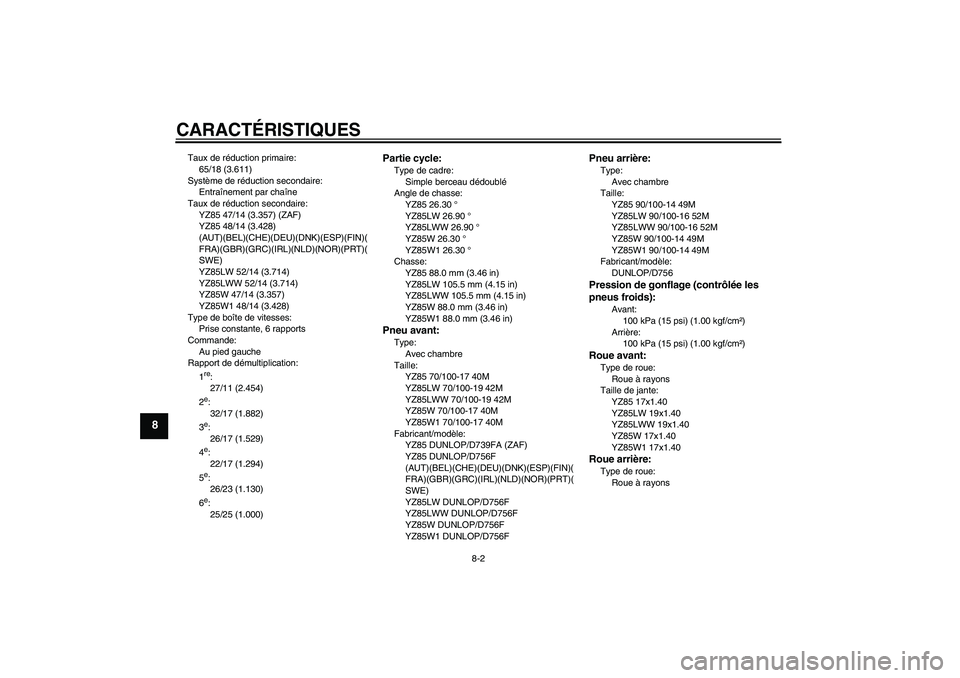

CARACTÉRISTIQUES
8-2
8
Taux de réduction primaire:
65/18 (3.611)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
YZ85 47/14 (3.357) (ZAF)
YZ85 48/14 (3.428)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)(
FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)(
SWE)
YZ85LW 52/14 (3.714)
YZ85LWW 52/14 (3.714)
YZ85W 47/14 (3.357)
YZ85W1 48/14 (3.428)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
27/11 (2.454)
2e:
32/17 (1.882)
3e:
26/17 (1.529)
4e:
22/17 (1.294)
5e:
26/23 (1.130)
6e:
25/25 (1.000)
Partie cycle:Type de cadre:
Simple berceau dédoublé
Angle de chasse:
YZ85 26.30 °
YZ85LW 26.90 °
YZ85LWW 26.90 °
YZ85W 26.30 °
YZ85W1 26.30 °
Chasse:
YZ85 88.0 mm (3.46 in)
YZ85LW 105.5 mm (4.15 in)
YZ85LWW 105.5 mm (4.15 in)
YZ85W 88.0 mm (3.46 in)
YZ85W1 88.0 mm (3.46 in)Pneu avant:Type:
Avec chambre
Taille:
YZ85 70/100-17 40M
YZ85LW 70/100-19 42M
YZ85LWW 70/100-19 42M
YZ85W 70/100-17 40M
YZ85W1 70/100-17 40M
Fabricant/modèle:
YZ85 DUNLOP/D739FA (ZAF)
YZ85 DUNLOP/D756F
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)(
FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)(
SWE)
YZ85LW DUNLOP/D756F
YZ85LWW DUNLOP/D756F
YZ85W DUNLOP/D756F
YZ85W1 DUNLOP/D756F
Pneu arrière:Type:
Avec chambre
Taille:
YZ85 90/100-14 49M
YZ85LW 90/100-16 52M
YZ85LWW 90/100-16 52M
YZ85W 90/100-14 49M
YZ85W1 90/100-14 49M
Fabricant/modèle:
DUNLOP/D756Pression de gonflage (contrôlée les
pneus froids):
Avant:
100 kPa (15 psi) (1.00 kgf/cm²)
Arrière:
100 kPa (15 psi) (1.00 kgf/cm²)
Roue avant:Type de roue:
Roue à rayons
Taille de jante:
YZ85 17x1.40
YZ85LW 19x1.40
YZ85LWW 19x1.40
YZ85W 17x1.40
YZ85W1 17x1.40Roue arrière:Type de roue:
Roue à rayons
U5PA85F0.book Page 2 Thursday, April 13, 2006 4:03 PM
