2007 YAMAHA YFM80R Manuale de Empleo (in Spanish)

8-23
1
2
3
4
5
6
78
9
10
11

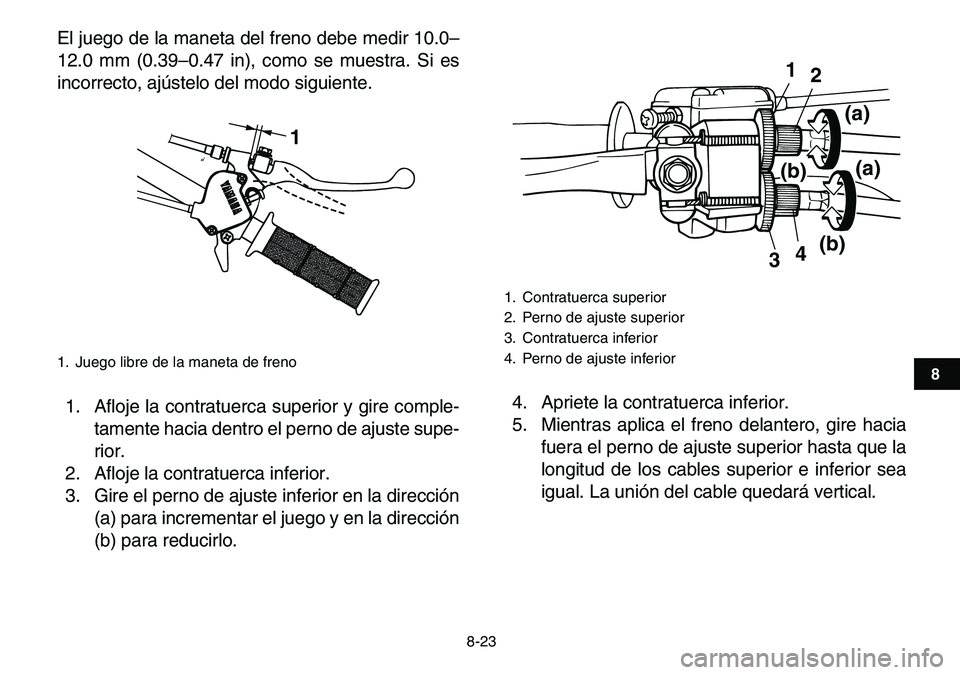

El juego de la maneta del freno debe medir 10.0–
12.0 mm (0.39–0.47 in), como se muestra. Si es
incorrecto, ajústelo del modo siguiente.
1. Afloje la contratuerca superior y gire comple-
tamente hacia dentro el perno de ajuste supe-
rior.
2. Afloje la contratuerca inferior.
3. Gire el perno de ajuste inferior en la dirección
(a) para incrementar el juego y en la dirección
(b) para reducirlo.4. Apriete la contratuerca inferior.
5. Mientras aplica el freno delantero, gire hacia
fuera el perno de ajuste superior hasta que la
longitud de los cables superior e inferior sea
igual. La unión del cable quedará vertical.
1. Juego libre de la maneta de freno
1

1. Contratuerca superior
2. Perno de ajuste superior
3. Contratuerca inferior
4. Perno de ajuste inferior
1
2
4
3(a)(b)(a)
(b)

8-24
1
2
3
4
5
6
78
9
10
11

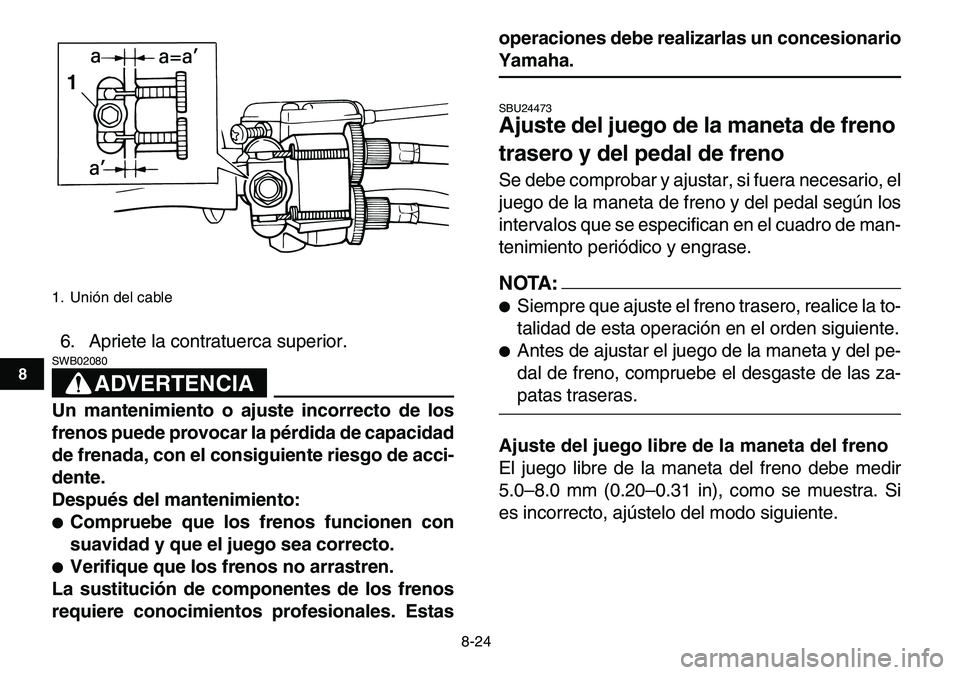

6. Apriete la contratuerca superior.
ADVERTENCIA

SWB02080
Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
Después del mantenimiento:

Compruebe que los frenos funcionen con
suavidad y que el juego sea correcto.

Verifique que los frenos no arrastren.
La sustitución de componentes de los frenos
requiere conocimientos profesionales. Estasoperaciones debe realizarlas un concesionario
Yamaha.
SBU24473
Ajuste del juego de la maneta de freno
trasero y del pedal de freno
Se debe comprobar y ajustar, si fuera necesario, el
juego de la maneta de freno y del pedal según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
NOTA:


Siempre que ajuste el freno trasero, realice la to-
talidad de esta operación en el orden siguiente.

Antes de ajustar el juego de la maneta y del pe-
dal de freno, compruebe el desgaste de las za-
patas traseras.
Ajuste del juego libre de la maneta del freno
El juego libre de la maneta del freno debe medir
5.0–8.0 mm (0.20–0.31 in), como se muestra. Si
es incorrecto, ajústelo del modo siguiente.
1. Unión del cable
1

8-25
1
2
3
4
5
6
78
9
10
11

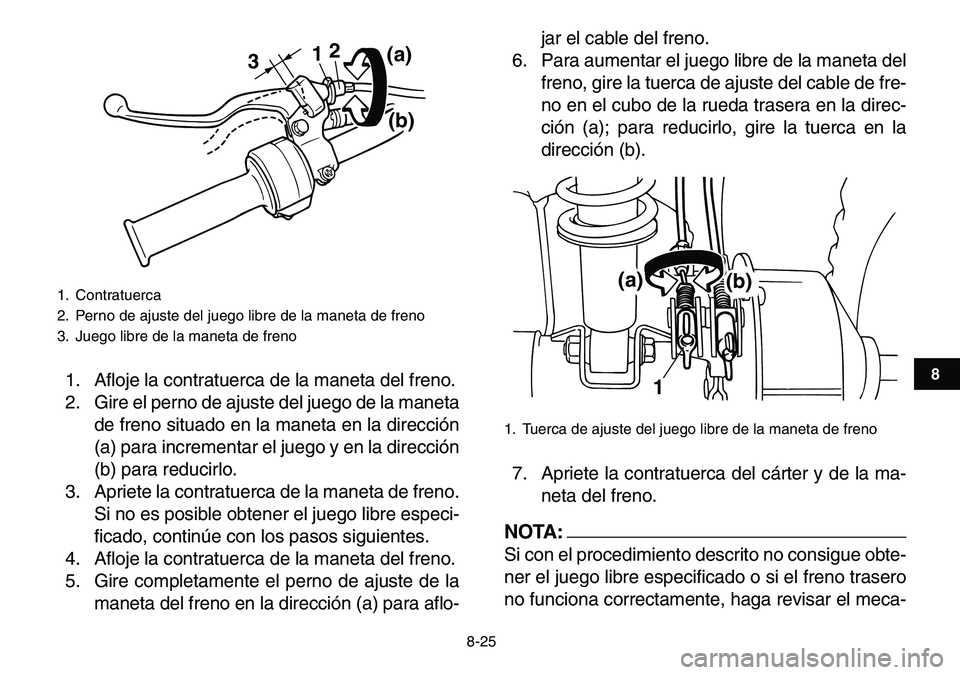

1. Afloje la contratuerca de la maneta del freno.
2. Gire el perno de ajuste del juego de la maneta
de freno situado en la maneta en la dirección
(a) para incrementar el juego y en la dirección
(b) para reducirlo.
3. Apriete la contratuerca de la maneta de freno.
Si no es posible obtener el juego libre especi-
ficado, continúe con los pasos siguientes.
4. Afloje la contratuerca de la maneta del freno.
5. Gire completamente el perno de ajuste de la
maneta del freno en la dirección (a) para aflo-jar el cable del freno.
6. Para aumentar el juego libre de la maneta del
freno, gire la tuerca de ajuste del cable de fre-
no en el cubo de la rueda trasera en la direc-
ción (a); para reducirlo, gire la tuerca en la
dirección (b).
7. Apriete la contratuerca del cárter y de la ma-
neta del freno.NOTA:
Si con el procedimiento descrito no consigue obte-
ner el juego libre especificado o si el freno trasero
no funciona correctamente, haga revisar el meca-
1. Contratuerca
2. Perno de ajuste del juego libre de la maneta de freno
3. Juego libre de la maneta de freno
312
(a)
(b)

1. Tuerca de ajuste del juego libre de la maneta de freno
1
(a)
(b)

8-26
1
2
3
4
5
6
78
9
10
11

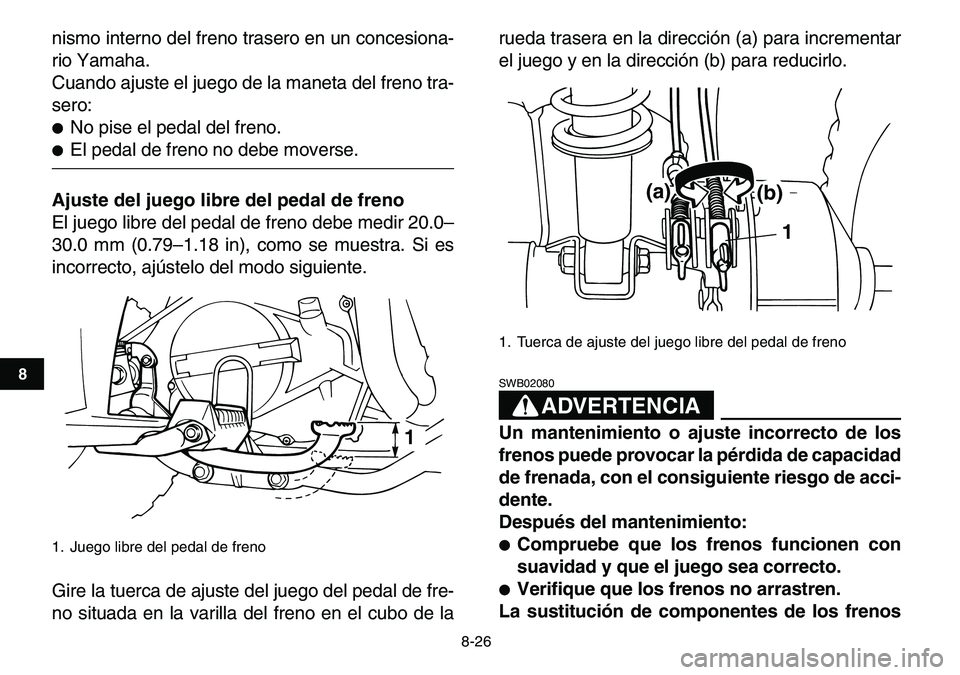

nismo interno del freno trasero en un concesiona-
rio Yamaha.
Cuando ajuste el juego de la maneta del freno tra-
sero:

No pise el pedal del freno.

El pedal de freno no debe moverse.
Ajuste del juego libre del pedal de freno
El juego libre del pedal de freno debe medir 20.0–
30.0 mm (0.79–1.18 in), como se muestra. Si es
incorrecto, ajústelo del modo siguiente.
Gire la tuerca de ajuste del juego del pedal de fre-
no situada en la varilla del freno en el cubo de larueda trasera en la dirección (a) para incrementar
el juego y en la dirección (b) para reducirlo.ADVERTENCIA
SWB02080
Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
Después del mantenimiento:

Compruebe que los frenos funcionen con
suavidad y que el juego sea correcto.

Verifique que los frenos no arrastren.
La sustitución de componentes de los frenos
1. Juego libre del pedal de freno
1

1. Tuerca de ajuste del juego libre del pedal de freno
1
(a)
(b)

8-27
1
2
3
4
5
6
78
9
10
11

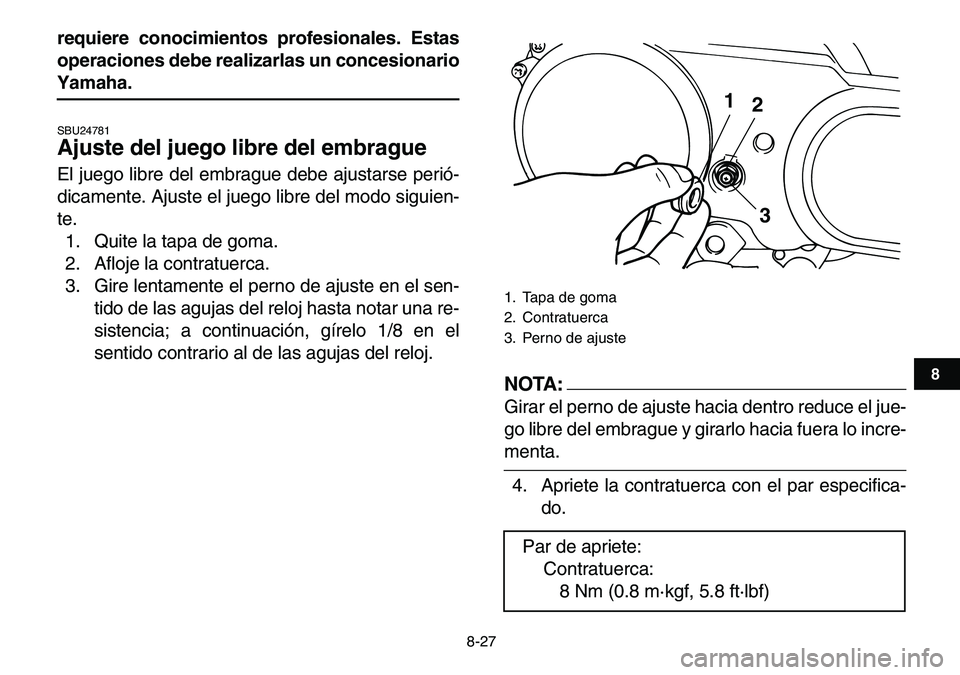

requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionario
Yamaha.
SBU24781
Ajuste del juego libre del embrague
El juego libre del embrague debe ajustarse perió-
dicamente. Ajuste el juego libre del modo siguien-
te.
1. Quite la tapa de goma.
2. Afloje la contratuerca.
3. Gire lentamente el perno de ajuste en el sen-
tido de las agujas del reloj hasta notar una re-
sistencia; a continuación, gírelo 1/8 en el
sentido contrario al de las agujas del reloj.
NOTA:

Girar el perno de ajuste hacia dentro reduce el jue-
go libre del embrague y girarlo hacia fuera lo incre-
menta.
4. Apriete la contratuerca con el par especifica-
do.
1. Tapa de goma
2. Contratuerca
3. Perno de ajuste
Par de apriete:
Contratuerca:
8 Nm (0.8 m·kgf, 5.8 ft·lbf)
1
2
3

8-28
1
2
3
4
5
6
78
9
10
11

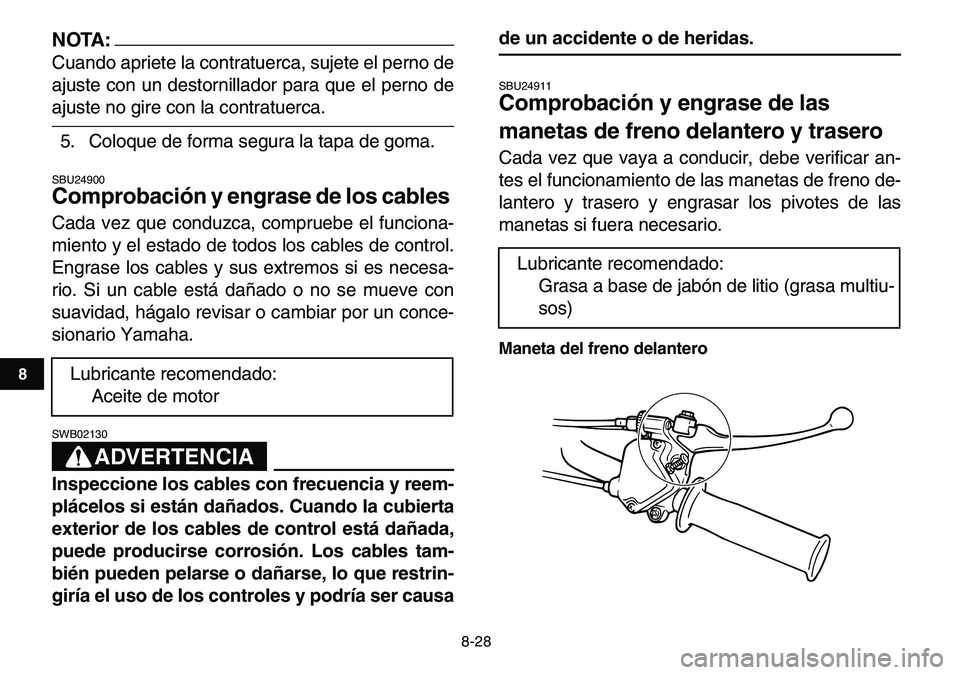

NOTA:

Cuando apriete la contratuerca, sujete el perno de
ajuste con un destornillador para que el perno de
ajuste no gire con la contratuerca.
5. Coloque de forma segura la tapa de goma.
SBU24900
Comprobación y engrase de los cables
Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA

SWB02130
Inspeccione los cables con frecuencia y reem-
plácelos si están dañados. Cuando la cubierta
exterior de los cables de control está dañada,
puede producirse corrosión. Los cables tam-
bién pueden pelarse o dañarse, lo que restrin-
giría el uso de los controles y podría ser causa
de un accidente o de heridas.
SBU24911
Comprobación y engrase de las
manetas de freno delantero y trasero
Cada vez que vaya a conducir, debe verificar an-
tes el funcionamiento de las manetas de freno de-
lantero y trasero y engrasar los pivotes de las
manetas si fuera necesario.
Maneta del freno delantero
Lubricante recomendado:
Aceite de motor
Lubricante recomendado:
Grasa a base de jabón de litio (grasa multiu-
sos)

8-29
1
2
3
4
5
6
78
9
10
11

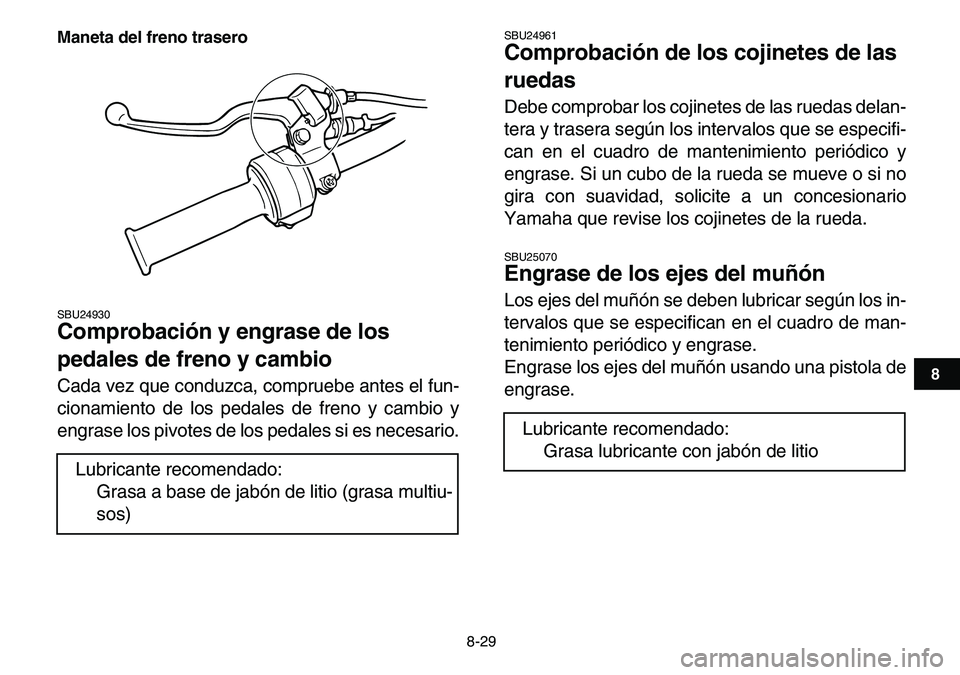

Maneta del freno trasero

SBU24930
Comprobación y engrase de los
pedales de freno y cambio
Cada vez que conduzca, compruebe antes el fun-
cionamiento de los pedales de freno y cambio y
engrase los pivotes de los pedales si es necesario.
SBU24961
Comprobación de los cojinetes de las
ruedas
Debe comprobar los cojinetes de las ruedas delan-
tera y trasera según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase. Si un cubo de la rueda se mueve o si no
gira con suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rueda.
SBU25070
Engrase de los ejes del muñón
Los ejes del muñón se deben lubricar según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
Engrase los ejes del muñón usando una pistola de
engrase.
Lubricante recomendado:
Grasa a base de jabón de litio (grasa multiu-
sos)
Lubricante recomendado:
Grasa lubricante con jabón de litio

8-30
1
2
3
4
5
6
78
9
10
11

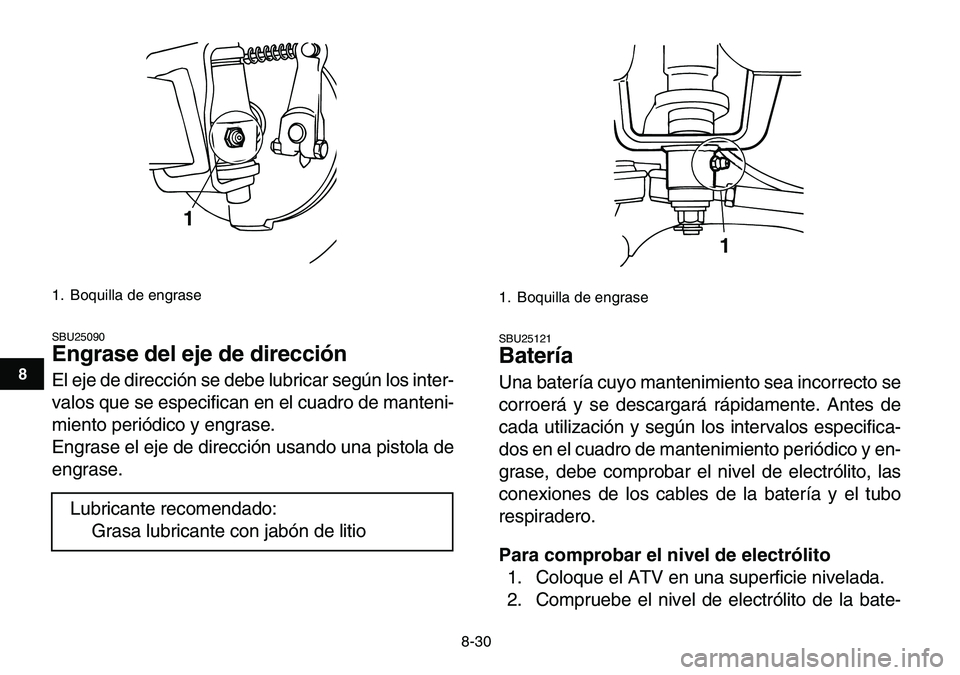

SBU25090
Engrase del eje de dirección
El eje de dirección se debe lubricar según los inter-
valos que se especifican en el cuadro de manteni-
miento periódico y engrase.
Engrase el eje de dirección usando una pistola de
engrase.
SBU25121
Batería
Una batería cuyo mantenimiento sea incorrecto se
corroerá y se descargará rápidamente. Antes de
cada utilización y según los intervalos especifica-
dos en el cuadro de mantenimiento periódico y en-
grase, debe comprobar el nivel de electrólito, las
conexiones de los cables de la batería y el tubo
respiradero.
Para comprobar el nivel de electrólito
1. Coloque el ATV en una superficie nivelada.
2. Compruebe el nivel de electrólito de la bate-
1. Boquilla de engrase
Lubricante recomendado:
Grasa lubricante con jabón de litio
1

1. Boquilla de engrase
1
