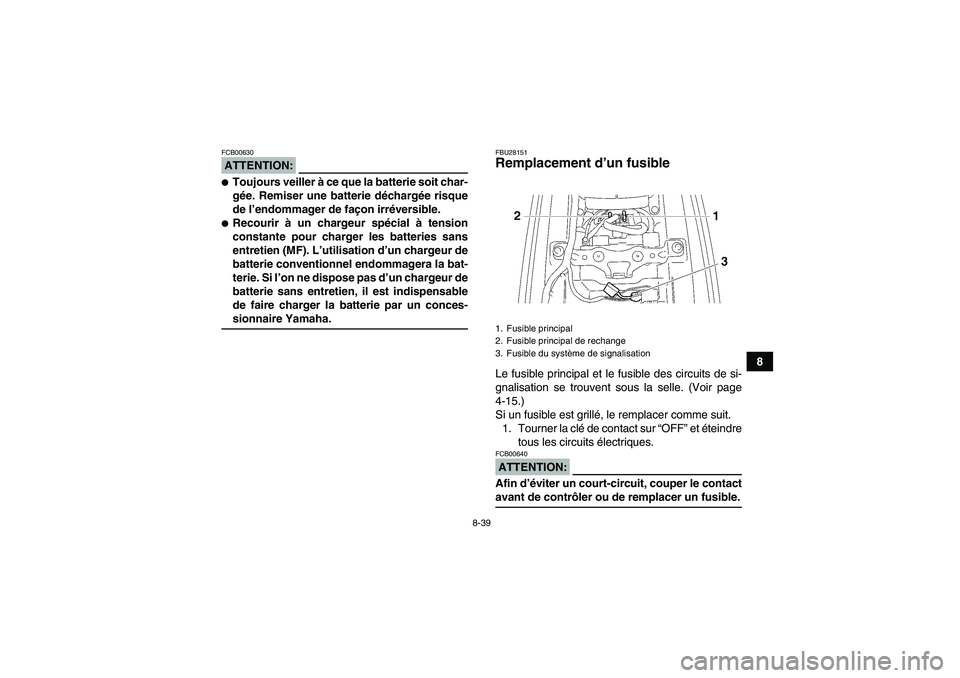

8-39
8
ATTENTION:FCB00630
Toujours veiller à ce q u e la b a tt e ri e s o it c h ar -
gée. Remiser une batterie déchargée risque
de l’endommager de façon irréversible.
Recourir à un chargeur spécial à tension
constante pour charger les batteries sans
entretien (MF). L’utilisation d’un chargeur de
batterie conventionnel endommagera la bat-
terie. Si l’on ne dispose pas d’un chargeur de
batterie sans entretien, il est indispensable
de faire charger la batterie par un conces-sionnaire Yamaha.
FBU28151Remplacement d’un fusible Le fusible principal et le fusible des circuits de si-
gnalisation se trouvent sous la selle. (Voir page
4-15.)
Si un fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre
tous les circuits électriques.ATTENTION:FCB00640Afin d’éviter un court-circuit, couper le contactavant de contrôler ou de remplacer un fusible.1. Fusible principal
2. Fusible principal de rechange
3. Fusible du système de signalisation
U10P60F0.book Page 39 Thursday, June 15, 2006 3:27 PM

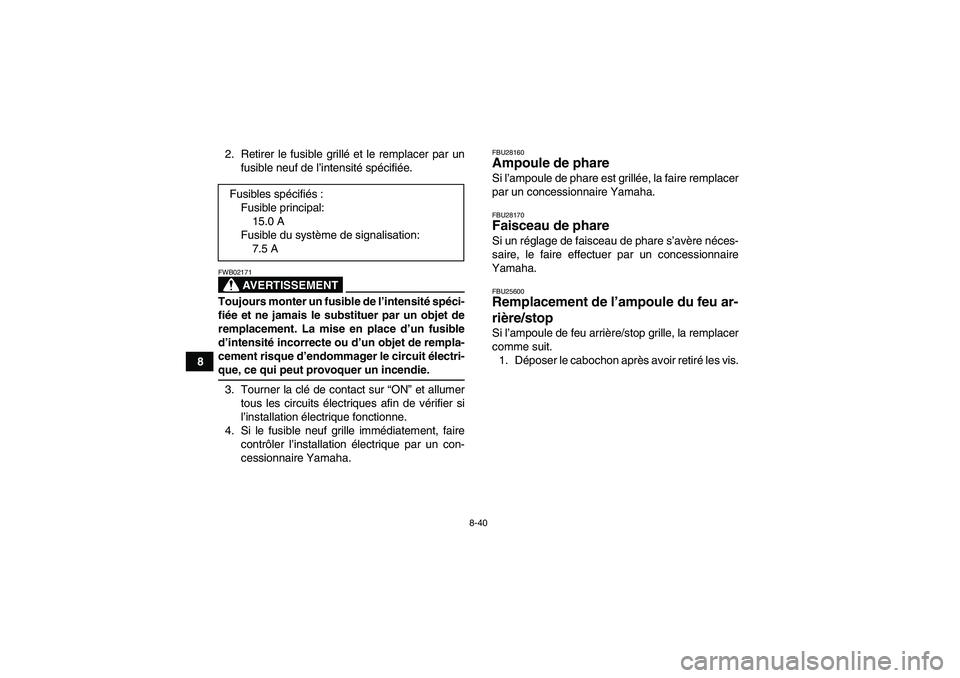

8-40
82. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
AVERTISSEMENT
FWB02171Toujours monter un fusible de l’intensité spéci-
fiée et ne jamais le substituer par un objet de
remplacement. La mise en place d’un fusible
d’intensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit électri-que, ce qui peut provoquer un incendie.
3. Tourner la clé de contact sur “ON” et allumer
tous les circuits électriques afin de vérifier si
l’installation électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha.
FBU28160Ampoule de phare Si l’ampoule de phare est grillée, la faire remplacer
par un concessionnaire Yamaha.FBU28170Faisceau de phare Si un réglage de faisceau de phare s’avère néces-
saire, le faire effectuer par un concessionnaire
Yamaha.FBU25600Remplacement de l’ampoule du feu ar-
rière/stop Si l’ampoule de feu arrière/stop grille, la remplacer
comme suit.
1. Déposer le cabochon après avoir retiré les vis. Fusibles spécifiés:
Fusible principal:
15.0 A
Fusible du système de signalisation:
7.5 A
U10P60F0.book Page 40 Thursday, June 15, 2006 3:27 PM

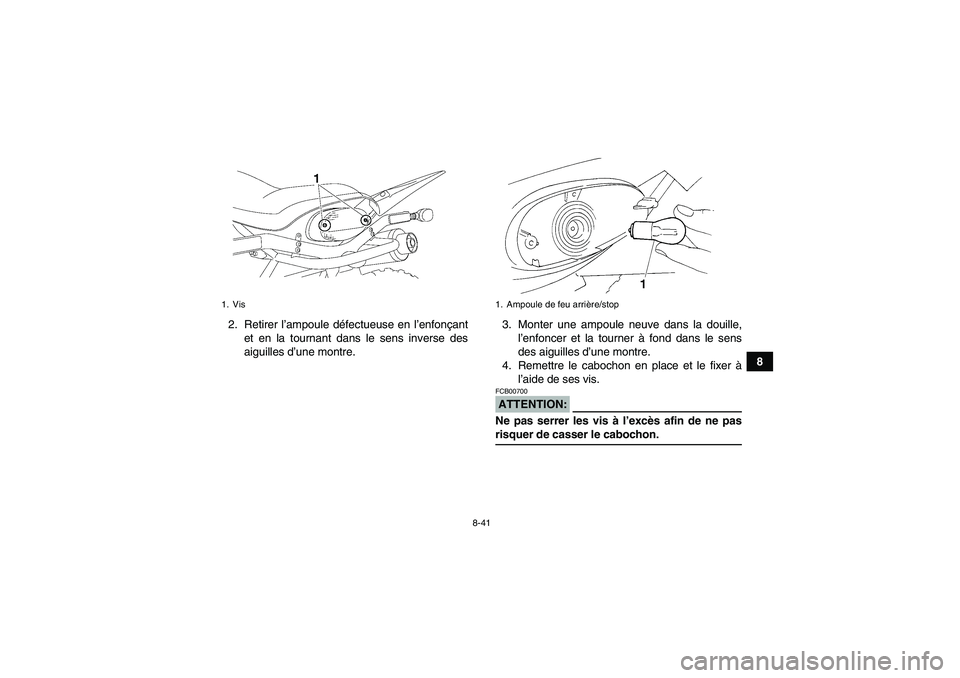

8-41
8 2. Retirer l’ampoule défectueuse en l’enfonçant
et en la tournant dans le sens inverse des
aiguilles d’une montre.3. Monter une ampoule neuve dans la douille,
l’enfoncer et la tourner à fond dans le sens
des aiguilles d’une montre.
4. Remettre le cabochon en place et le fixer à
l’aide de ses vis.
ATTENTION:FCB00700Ne pas serrer les vis à l’excès afin de ne pasrisquer de casser le cabochon.
1. Vis
1. Ampoule de feu arrière/stop
U10P60F0.book Page 41 Thursday, June 15, 2006 3:27 PM

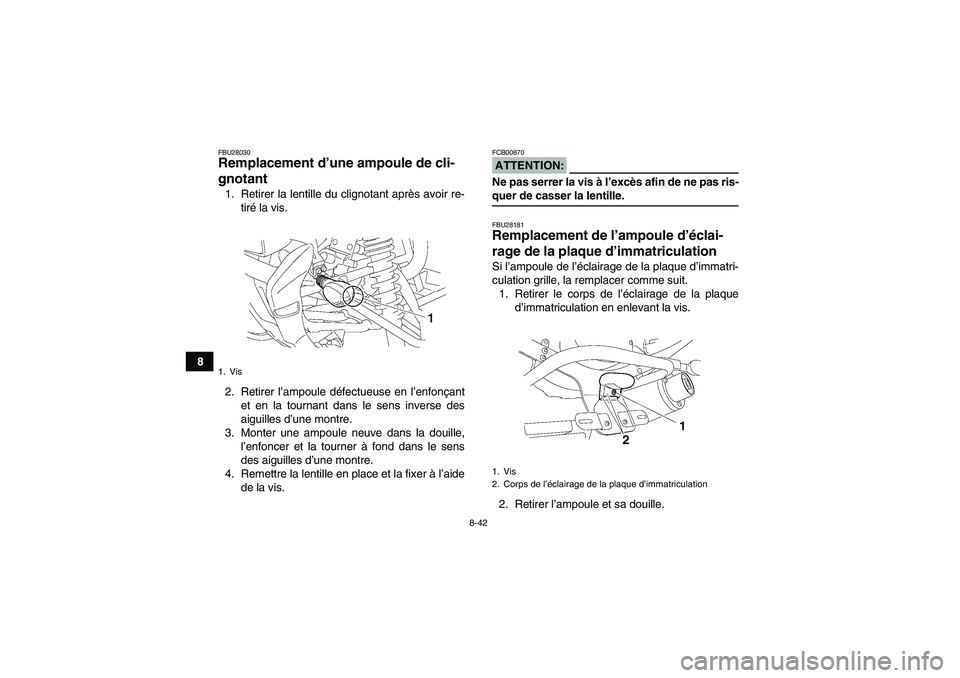

8-42
8
FBU28030Remplacement d’une ampoule de cli-
gnotant 1. Retirer la lentille du clignotant après avoir re-
tiré la vis.
2. Retirer l’ampoule défectueuse en l’enfonçant
et en la tournant dans le sens inverse des
aiguilles d’une montre.
3. Monter une ampoule neuve dans la douille,
l’enfoncer et la tourner à fond dans le sens
des aiguilles d’une montre.
4. Remettre la lentille en place et la fixer à l’aide
de la vis.
ATTENTION:FCB00870Ne pas serrer la vis à l’excès afin de ne pas ris-quer de casser la lentille.FBU28181Remplacement de l’ampoule d’éclai-
rage de la plaque d’immatriculation Si l’ampoule de l’éclairage de la plaque d’immatri-
culation grille, la remplacer comme suit.
1. Retirer le corps de l’éclairage de la plaque
d’immatriculation en enlevant la vis.
2. Retirer l’ampoule et sa douille.
1. Vis
1. Vis
2. Corps de l’éclairage de la plaque d’immatriculation
U10P60F0.book Page 42 Thursday, June 15, 2006 3:27 PM

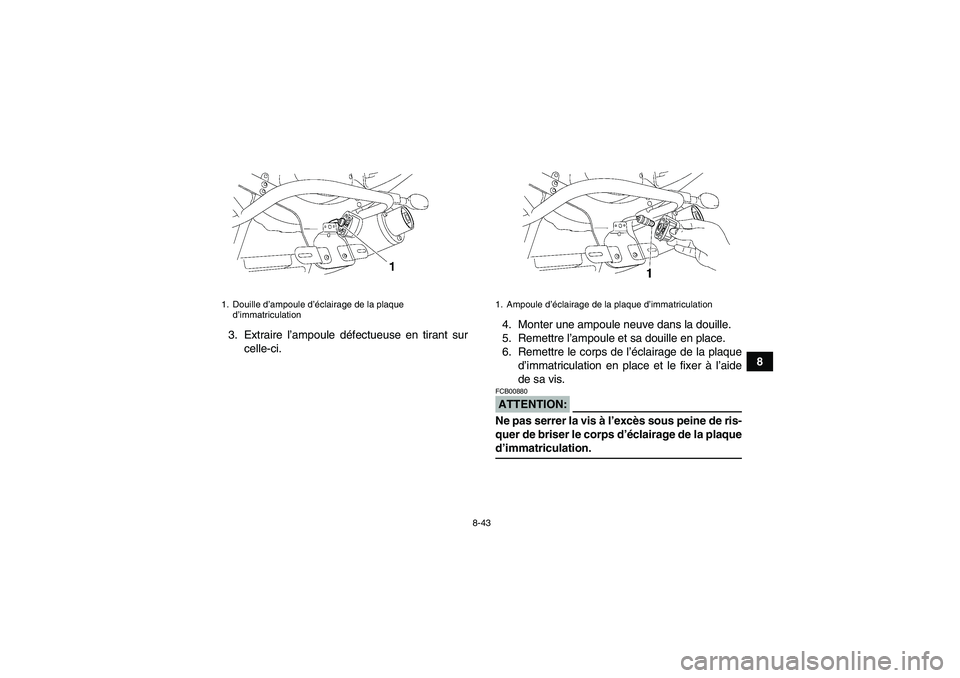

8-43
8 3. Extraire l’ampoule défectueuse en tirant sur
celle-ci.4. Monter une ampoule neuve dans la douille.
5. Remettre l’ampoule et sa douille en place.
6. Remettre le corps de l’éclairage de la plaque
d’immatriculation en place et le fixer à l’aide
de sa vis.
ATTENTION:FCB00880Ne pas serrer la vis à l’excès sous peine de ris-
quer de briser le corps d’éclairage de la plaqued’immatriculation.
1. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
1. Ampoule d’éclairage de la plaque d’immatriculation
U10P60F0.book Page 43 Thursday, June 15, 2006 3:27 PM

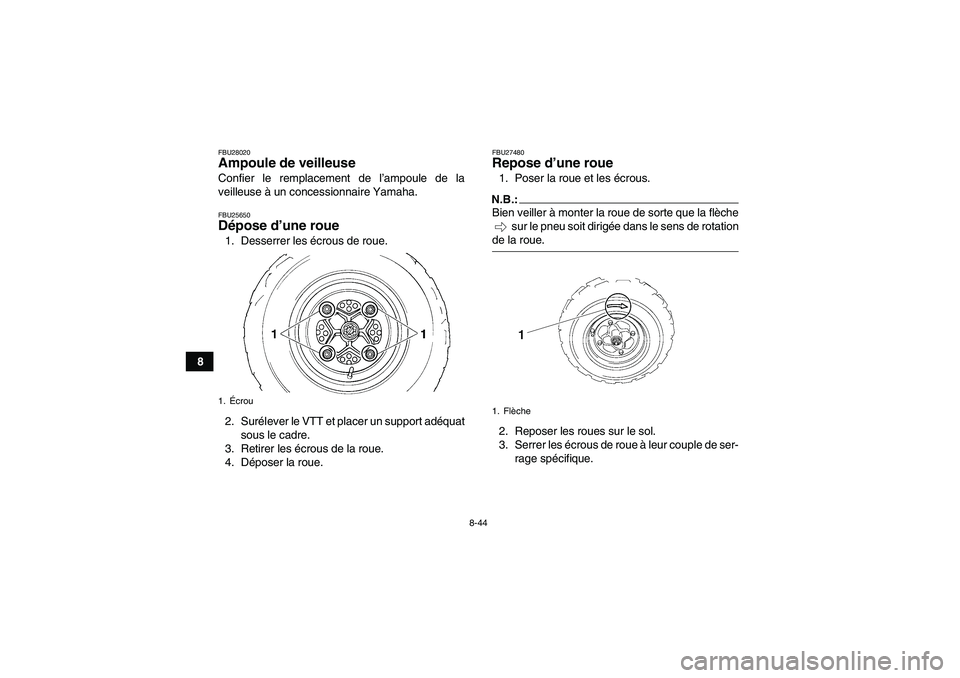

8-44
8
FBU28020Ampoule de veilleuse Confier le remplacement de l’ampoule de la
veilleuse à un concessionnaire Yamaha.FBU25650Dépose d’une roue 1. Desserrer les écrous de roue.
2. Surélever le VTT et placer un support adéquat
sous le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue.
FBU27480Repose d’une roue 1. Poser la roue et les écrous.N.B.:Bien veiller à monter la roue de sorte que la flèche
sur le pneu soit dirigée dans le sens de rotationde la roue.
2. Reposer les roues sur le sol.
3. Serrer les écrous de roue à leur couple de ser-
rage spécifique.
1.Écrou
1. Flèche
U10P60F0.book Page 44 Thursday, June 15, 2006 3:27 PM

8-45
8
FBU25720Diagnostic de pannes Bien que les VTT Yamaha soient soumis à une
inspection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-après per-
met d’effectuer rapidement et en toute facilité le
contrôle de ces pièces maîtresses. Si une répara-
tion quelconque est requise, confier le VTT à un
concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien adé-
quat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais ellessont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
AVERTISSEMENT
FWB02280Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves ou
des dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses dechauffe-eau ou de chaudières. Couples de serrage :
Écrou de roue avant :
45 Nm (4.5 m·kgf, 32 ft·lbf)
Écrou de roue arrière :
45 Nm (4.5 m·kgf, 32 ft·lbf)
U10P60F0.book Page 45 Thursday, June 15, 2006 3:27 PM

8-46
8

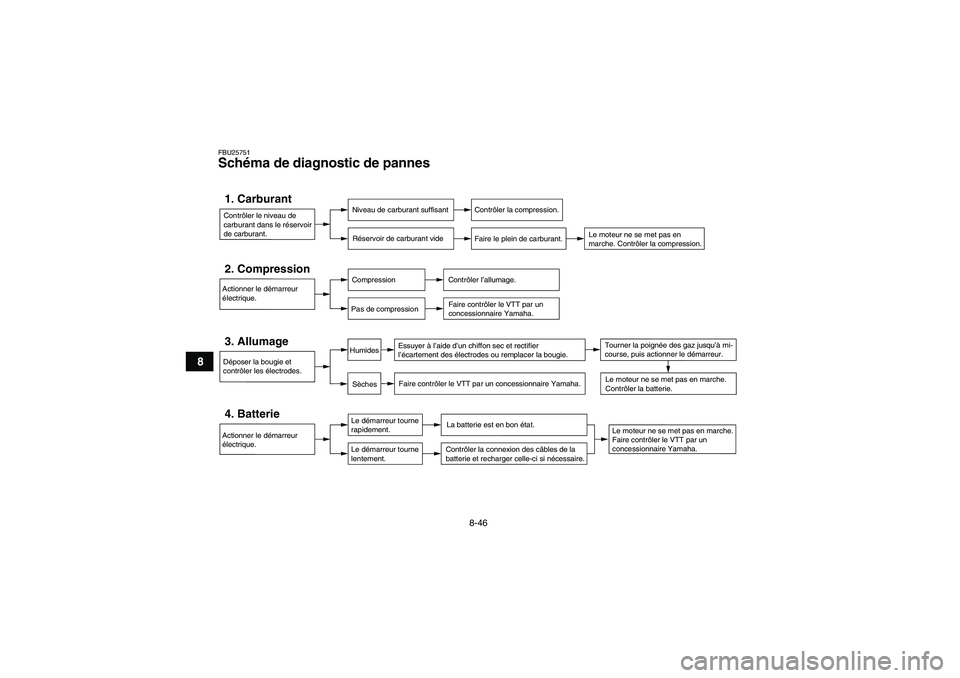

FBU25751Schéma de diagnostic de pannes Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le VTT par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie.
Faire contrôler le VTT par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le VTT par un
concessionnaire Yamaha.Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
U10P60F0.book Page 46 Thursday, June 15, 2006 3:27 PM
