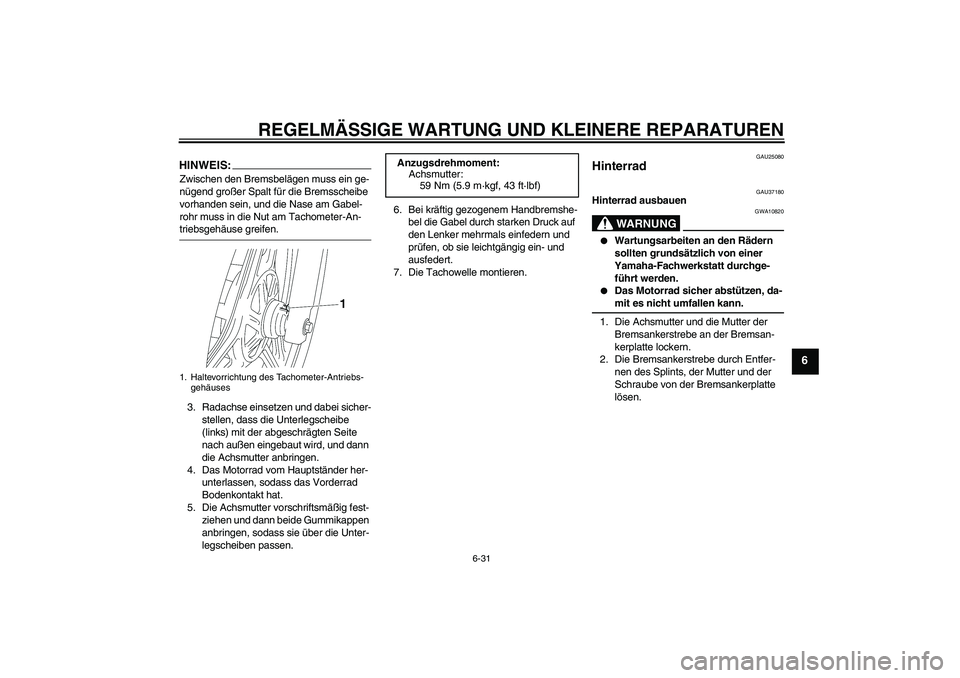

2007 YAMAHA YBR125 ABS

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
6
HINWEIS:Zwischen den Bremsbelägen muss ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein, und die Nase am Gabel-
rohr muss in die Nut am Tachometer-An-triebsgehäuse greifen.
3. Radachse einsetzen und dabei sicher-
stellen, dass die Unterlegscheibe
(links) mit der abgeschrägten Seite
nach außen eingebaut wird, und dann
die Achsmutter anbringen.
4. Das Motorrad vom Hauptständer her-
unterlassen, sodass das Vorderrad
Bodenkontakt hat.
5. Die Achsmutter vorschriftsmäßig fest-
ziehen und dann beide Gummikappen
anbringen, sodass sie über die Unter-
legscheiben passen.6. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
7. Die Tachowelle montieren.
GAU25080
Hinterrad
GAU37180
Hinterrad ausbauen
WARNUNG
GWA10820


Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachwerkstatt durchge-
führt werden.


Das Motorrad sicher abstützen, da-mit es nicht umfallen kann.
1. Die Achsmutter und die Mutter der
Bremsankerstrebe an der Bremsan-
kerplatte lockern.
2. Die Bremsankerstrebe durch Entfer-
nen des Splints, der Mutter und der
Schraube von der Bremsankerplatte
lösen.
1. Haltevorrichtung des Tachometer-Antriebs-
gehäuses
Anzugsdrehmoment:
Achsmutter:
59 Nm (5.9 m·kgf, 43 ft·lbf)
U3D9G1G0.book Page 31 Thursday, October 12, 2006 9:54 AM

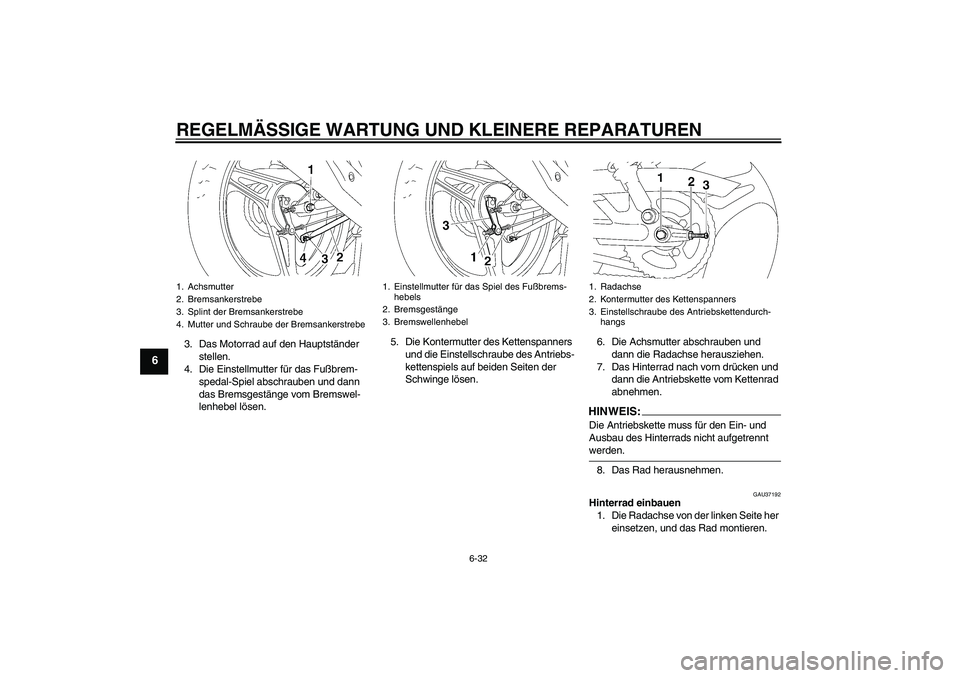

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
6
3. Das Motorrad auf den Hauptständer
stellen.
4. Die Einstellmutter für das Fußbrem-
spedal-Spiel abschrauben und dann
das Bremsgestänge vom Bremswel-
lenhebel lösen.5. Die Kontermutter des Kettenspanners
und die Einstellschraube des Antriebs-
kettenspiels auf beiden Seiten der
Schwinge lösen.6. Die Achsmutter abschrauben und
dann die Radachse herausziehen.
7. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEIS:Die Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt werden.
8. Das Rad herausnehmen.
GAU37192
Hinterrad einbauen
1. Die Radachse von der linken Seite her
einsetzen, und das Rad montieren.
1. Achsmutter
2. Bremsankerstrebe
3. Splint der Bremsankerstrebe
4. Mutter und Schraube der Bremsankerstrebe
1. Einstellmutter für das Spiel des Fußbrems-
hebels
2. Bremsgestänge
3. Bremswellenhebel
1. Radachse
2. Kontermutter des Kettenspanners
3. Einstellschraube des Antriebskettendurch-
hangs
U3D9G1G0.book Page 32 Thursday, October 12, 2006 9:54 AM

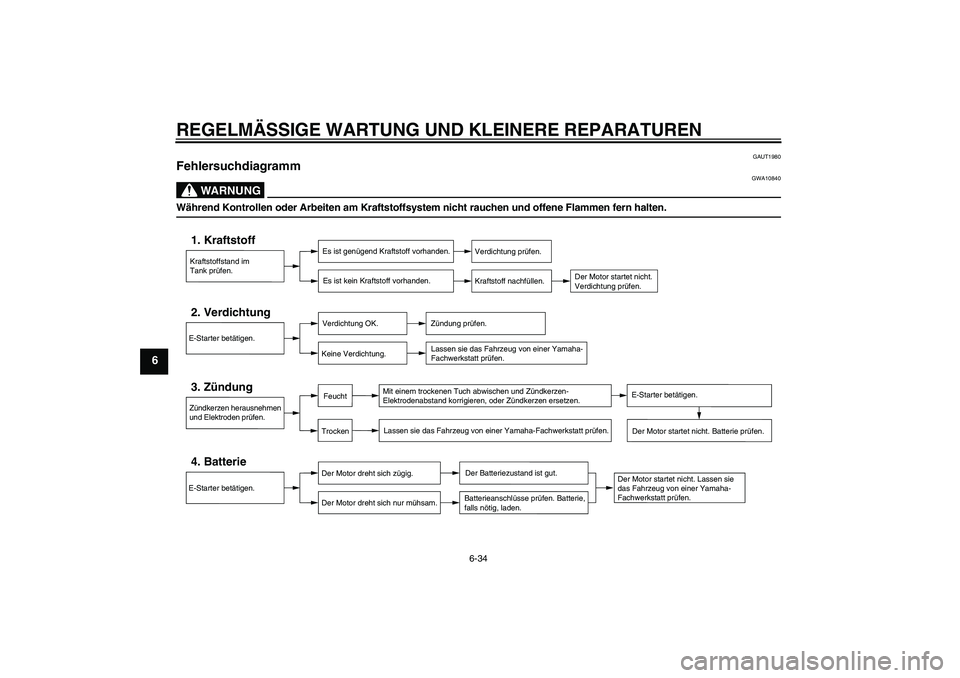

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-34
6
GAUT1980
Fehlersuchdiagramm
WARNUNG
GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U3D9G1G0.book Page 34 Thursday, October 12, 2006 9:54 AM

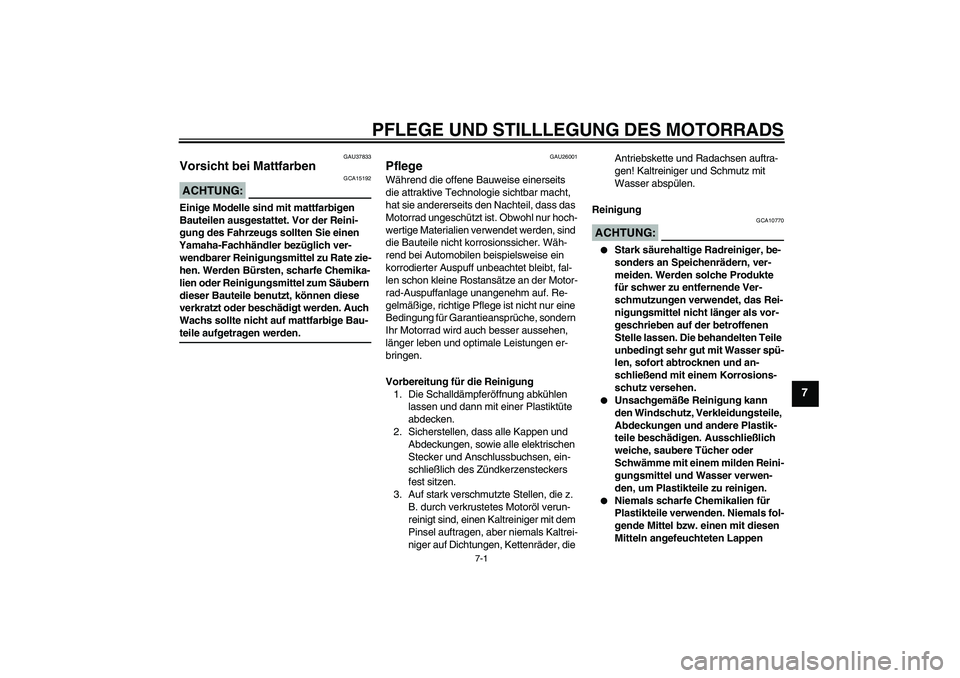

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-1
7
GAU37833
Vorsicht bei Mattfarben ACHTUNG:
GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe Chemika-
lien oder Reinigungsmittel zum Säubern
dieser Bauteile benutzt, können diese
verkratzt oder beschädigt werden. Auch
Wachs sollte nicht auf mattfarbige Bau-teile aufgetragen werden.
GAU26001
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf. Re-
gelmäßige, richtige Pflege ist nicht nur eine
Bedingung für Garantieansprüche, sondern
Ihr Motorrad wird auch besser aussehen,
länger leben und optimale Leistungen er-
bringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Kettenräder, die Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reinigung
ACHTUNG:
GCA10770


Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.


Unsachgemäße Reinigung kann
den Windschutz, Verkleidungsteile,
Abdeckungen und andere Plastik-
teile beschädigen. Ausschließlich
weiche, saubere Tücher oder
Schwämme mit einem milden Reini-
gungsmittel und Wasser verwen-
den, um Plastikteile zu reinigen.


Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
U3D9G1G0.book Page 1 Thursday, October 12, 2006 9:54 AM

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
7
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder
-entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.


Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.


Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, die mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEIS:Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden sein.1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:
GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz ver-stärkt.
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metallo-
berflächen sprühen, einschließlich
verchromter und vernickelter Metallo-
berflächen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
U3D9G1G0.book Page 2 Thursday, October 12, 2006 9:54 AM

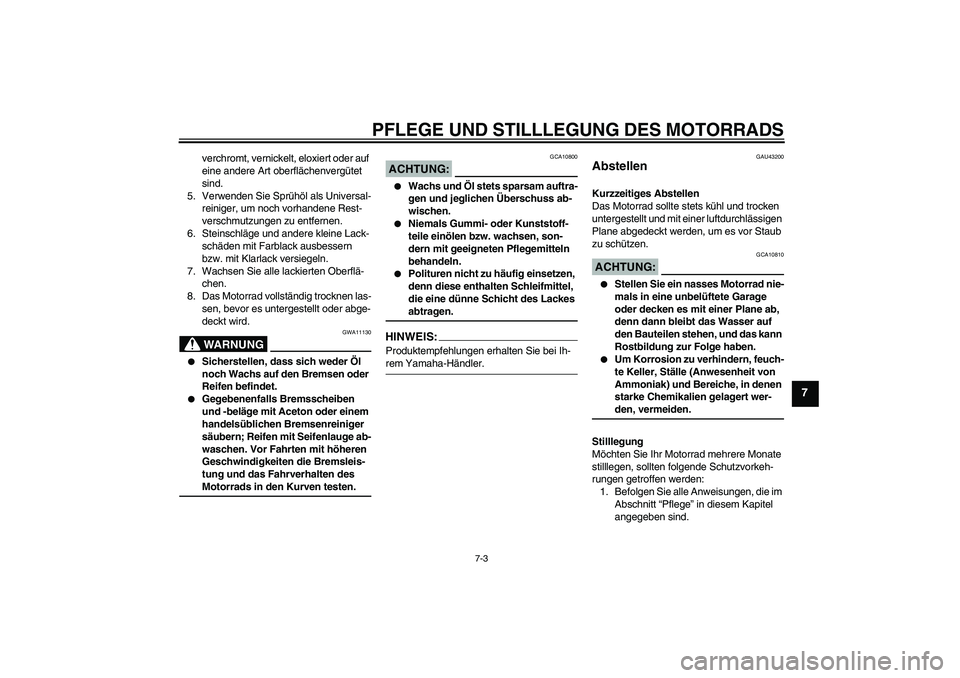

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
7
verchromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.WARNUNG
GWA11130


Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.


Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit Seifenlauge ab-
waschen. Vor Fahrten mit höheren
Geschwindigkeiten die Bremsleis-
tung und das Fahrverhalten des Motorrads in den Kurven testen.
ACHTUNG:
GCA10800


Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS:Produktempfehlungen erhalten Sie bei Ih-rem Yamaha-Händler.
GAU43200
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG:
GCA10810


Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
U3D9G1G0.book Page 3 Thursday, October 12, 2006 9:54 AM

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
1980 mm (78.0 in)
Gesamtbreite:
745 mm (29.3 in)
Gesamthöhe:
1080 mm (42.5 in)
Sitzhöhe:
780 mm (30.7 in)
Radstand:
1290 mm (50.8 in)
Bodenfreiheit:
175 mm (6.89 in)
Mindest-Wendekreis:
1750 mm (68.9 in)Gewicht:Mit Öl und Kraftstoff:
124.0 kg (273 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
123.7 cm³
Bohrung × Hub:
54.0 × 54.0 mm (2.13 × 2.13 in)
Verdichtungsverhältnis:
10.00 :1
Startsystem:
Elektro- und Kickstarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
1.00 L (1.06 US qt) (0.88 Imp.qt)Luftfilter:Luftfiltereinsatz:
TrockenelementKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
13.0 L (3.43 US gal) (2.86 Imp.gal)
Davon Reserve:
3.0 L (0.79 US gal) (0.66 Imp.gal)
Einspritzdüse:Hersteller:
AISAN
Modell/Menge:
1100-87H60/1Zündkerze(n):Hersteller/Modell:
NGK/CR6HSA
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
68/20 (3.400)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
45/14 (3.214)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/14 (2.643)
2. Gang:
32/18 (1.778)
3. Gang:
25/19 (1.316)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U3D9G1G0.book Page 1 Thursday, October 12, 2006 9:54 AM

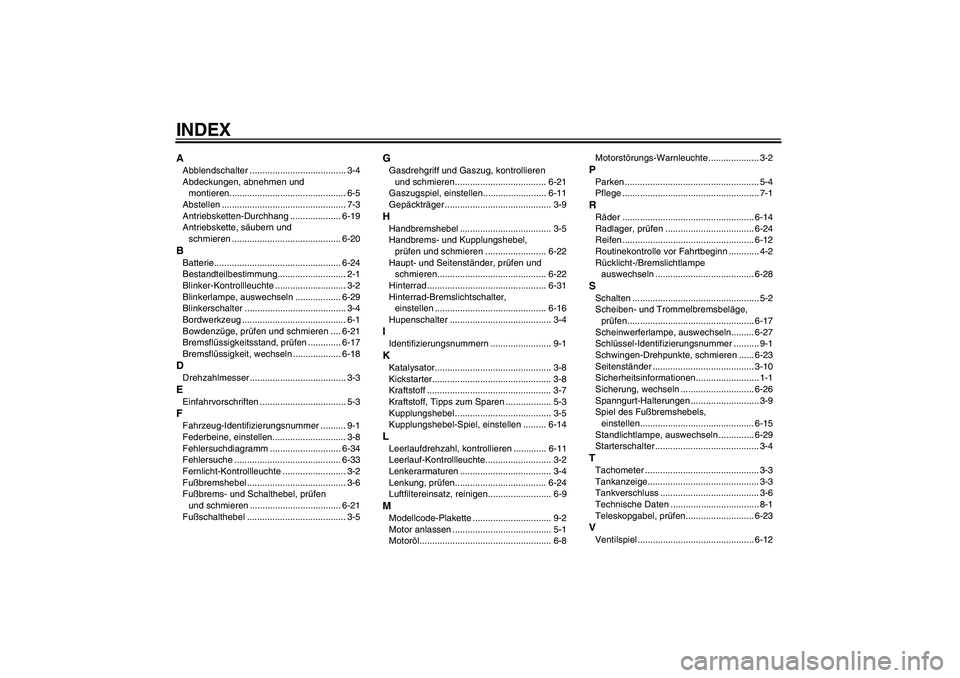

INDEXAAbblendschalter ...................................... 3-4
Abdeckungen, abnehmen und
montieren.............................................. 6-5
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-19
Antriebskette, säubern und
schmieren ........................................... 6-20BBatterie.................................................. 6-24
Bestandteilbestimmung........................... 2-1
Blinker-Kontrollleuchte ............................ 3-2
Blinkerlampe, auswechseln .................. 6-29
Blinkerschalter ........................................ 3-4
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-21
Bremsflüssigkeitsstand, prüfen ............. 6-17
Bremsflüssigkeit, wechseln ................... 6-18DDrehzahlmesser ...................................... 3-3EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen............................. 3-8
Fehlersuchdiagramm ............................ 6-34
Fehlersuche .......................................... 6-33
Fernlicht-Kontrollleuchte ......................... 3-2
Fußbremshebel ....................................... 3-6
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-21
Fußschalthebel ....................................... 3-5
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-21
Gaszugspiel, einstellen......................... 6-11
Gepäckträger .......................................... 3-9HHandbremshebel .................................... 3-5
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-22
Haupt- und Seitenständer, prüfen und
schmieren........................................... 6-22
Hinterrad ............................................... 6-31
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-16
Hupenschalter ........................................ 3-4IIdentifizierungsnummern ........................ 9-1KKatalysator.............................................. 3-8
Kickstarter............................................... 3-8
Kraftstoff ................................................. 3-7
Kraftstoff, Tipps zum Sparen .................. 5-3
Kupplungshebel ...................................... 3-5
Kupplungshebel-Spiel, einstellen ......... 6-14LLeerlaufdrehzahl, kontrollieren ............. 6-11
Leerlauf-Kontrollleuchte.......................... 3-2
Lenkerarmaturen .................................... 3-4
Lenkung, prüfen.................................... 6-24
Luftfiltereinsatz, reinigen......................... 6-9MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl.................................................... 6-8Motorstörungs-Warnleuchte .................... 3-2
PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-14
Radlager, prüfen ................................... 6-24
Reifen .................................................... 6-12
Routinekontrolle vor Fahrtbeginn ............ 4-2
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-28SSchalten .................................................. 5-2
Scheiben- und Trommelbremsbeläge,
prüfen.................................................. 6-17
Scheinwerferlampe, auswechseln......... 6-27
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-23
Seitenständer ........................................ 3-10
Sicherheitsinformationen......................... 1-1
Sicherung, wechseln ............................. 6-26
Spanngurt-Halterungen ........................... 3-9
Spiel des Fußbremshebels,
einstellen............................................. 6-15
Standlichtlampe, auswechseln .............. 6-29
Starterschalter ......................................... 3-4TTachometer ............................................. 3-3
Tankanzeige............................................ 3-3
Tankverschluss ....................................... 3-6
Technische Daten ................................... 8-1
Teleskopgabel, prüfen........................... 6-23VVentilspiel .............................................. 6-12
U3D9G1G0.book Page 1 Thursday, October 12, 2006 9:54 AM
