2007 YAMAHA XVS1300A Betriebsanleitungen (in German)

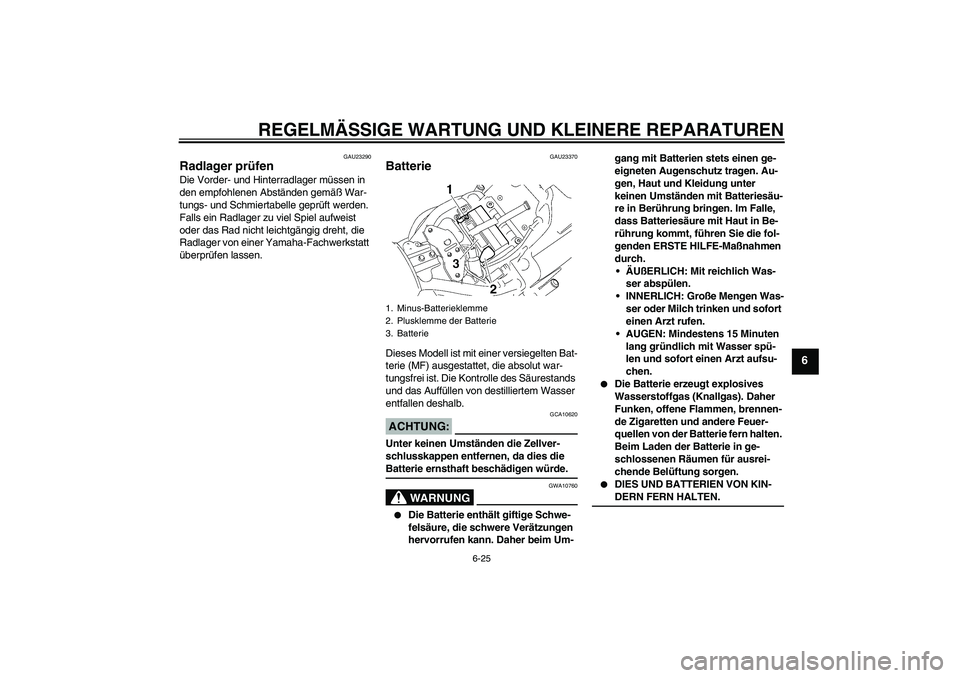

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23370
Batterie Dieses Modell ist mit einer versiegelten Bat-
terie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.ACHTUNG:
GCA10620
Unter keinen Umständen die Zellver-
schlusskappen entfernen, da dies die Batterie ernsthaft beschädigen würde.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
1. Minus-Batterieklemme
2. Plusklemme der Batterie
3. Batterie
U11CG0G0.book Page 25 Thursday, September 14, 2006 10:30 AM

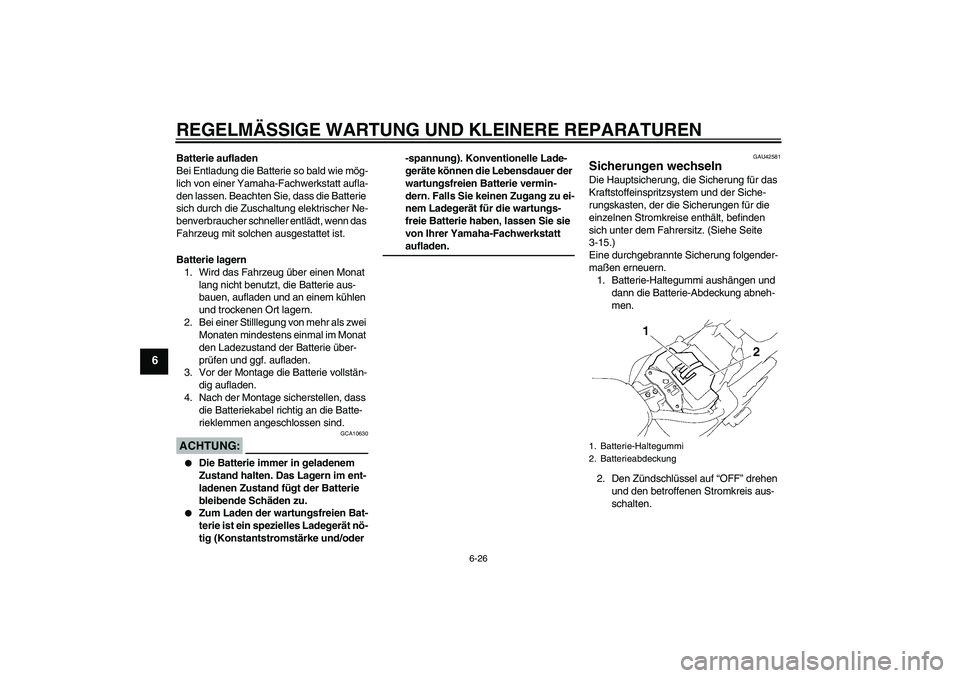

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG:
GCA10630


Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.


Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder -spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die wartungs-
freie Batterie haben, lassen Sie sie
von Ihrer Yamaha-Fachwerkstatt
aufladen.
GAU42581
Sicherungen wechseln Die Hauptsicherung, die Sicherung für das
Kraftstoffeinspritzsystem und der Siche-
rungskasten, der die Sicherungen für die
einzelnen Stromkreise enthält, befinden
sich unter dem Fahrersitz. (Siehe Seite
3-15.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Batterie-Haltegummi aushängen und
dann die Batterie-Abdeckung abneh-
men.
2. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.1. Batterie-Haltegummi
2. Batterieabdeckung
U11CG0G0.book Page 26 Thursday, September 14, 2006 10:30 AM

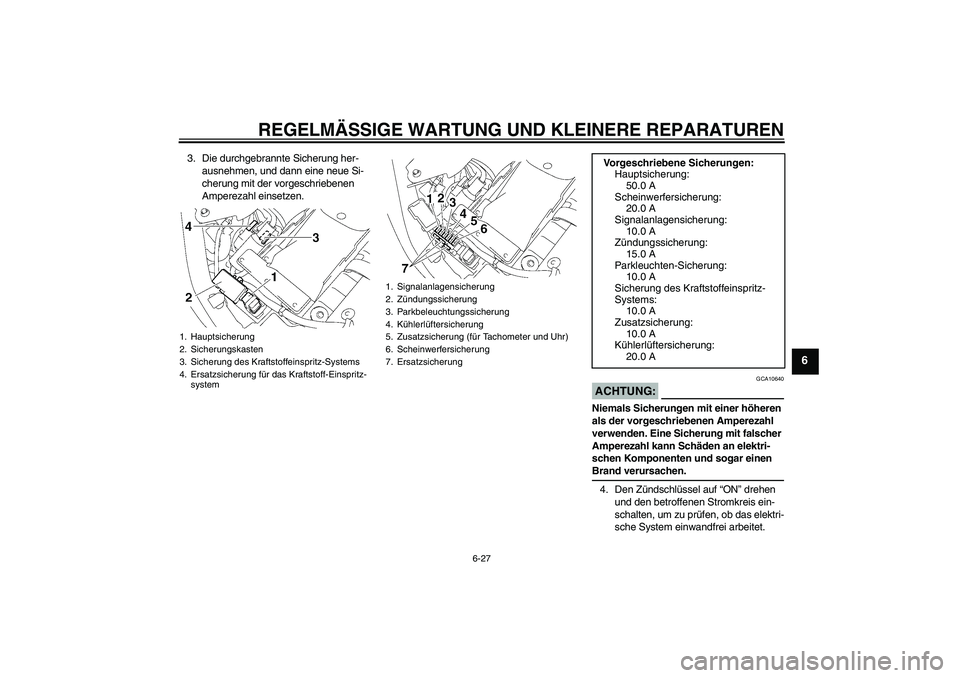

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6
3. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.
4. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
1. Hauptsicherung
2. Sicherungskasten
3. Sicherung des Kraftstoffeinspritz-Systems
4. Ersatzsicherung für das Kraftstoff-Einspritz-
system
1. Signalanlagensicherung
2. Zündungssicherung
3. Parkbeleuchtungssicherung
4. Kühlerlüftersicherung
5. Zusatzsicherung (für Tachometer und Uhr)
6. Scheinwerfersicherung
7. Ersatzsicherung
Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Parkleuchten-Sicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
10.0 A
Zusatzsicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
U11CG0G0.book Page 27 Thursday, September 14, 2006 10:30 AM

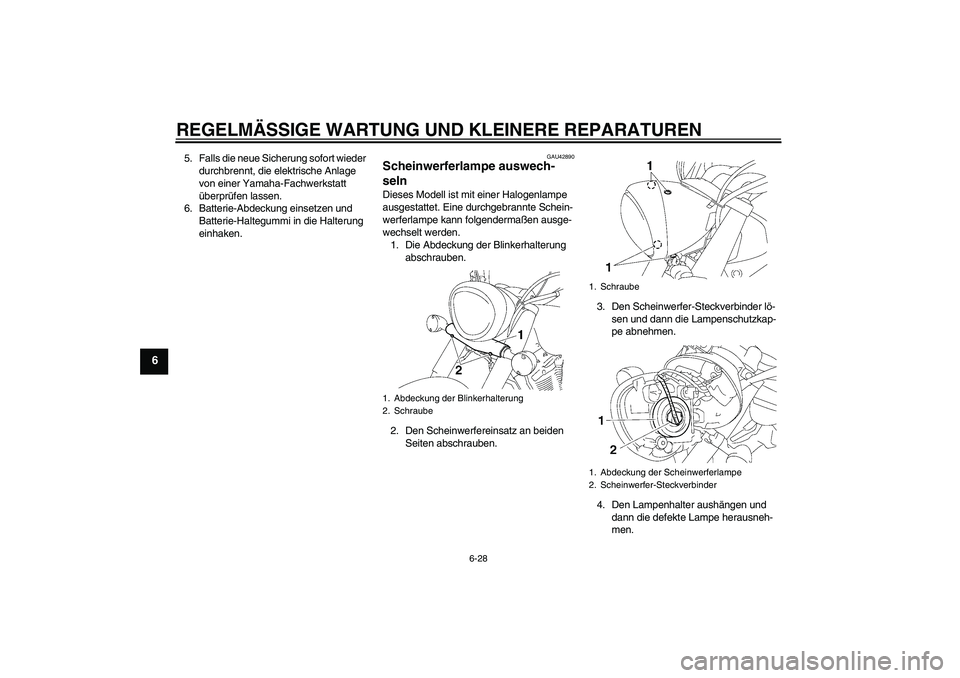

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
5. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
6. Batterie-Abdeckung einsetzen und
Batterie-Haltegummi in die Halterung
einhaken.
GAU42890
Scheinwerferlampe auswech-
seln Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.
1. Die Abdeckung der Blinkerhalterung
abschrauben.
2. Den Scheinwerfereinsatz an beiden
Seiten abschrauben.3. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
4. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.1. Abdeckung der Blinkerhalterung
2. Schraube
1. Schraube
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
U11CG0G0.book Page 28 Thursday, September 14, 2006 10:30 AM

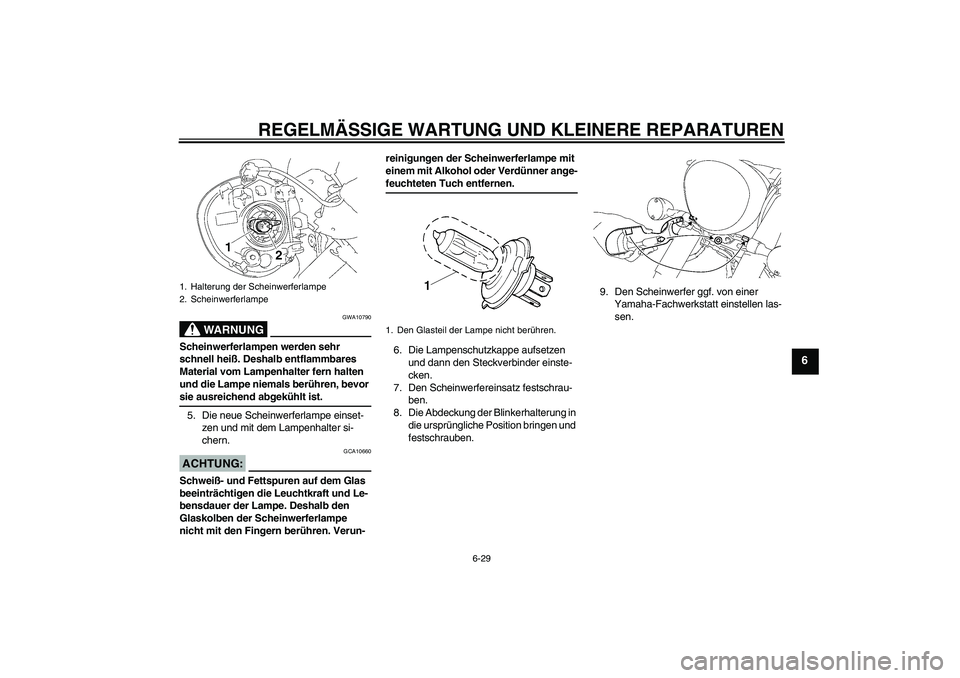

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
5. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.ACHTUNG:
GCA10660
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der Scheinwerferlampe
nicht mit den Fingern berühren. Verun-reinigungen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner ange-
feuchteten Tuch entfernen.
6. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
7. Den Scheinwerfereinsatz festschrau-
ben.
8. Die Abdeckung der Blinkerhalterung in
die ursprüngliche Position bringen und
festschrauben.9. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
1. Halterung der Scheinwerferlampe
2. Scheinwerferlampe
1. Den Glasteil der Lampe nicht berühren.
U11CG0G0.book Page 29 Thursday, September 14, 2006 10:30 AM

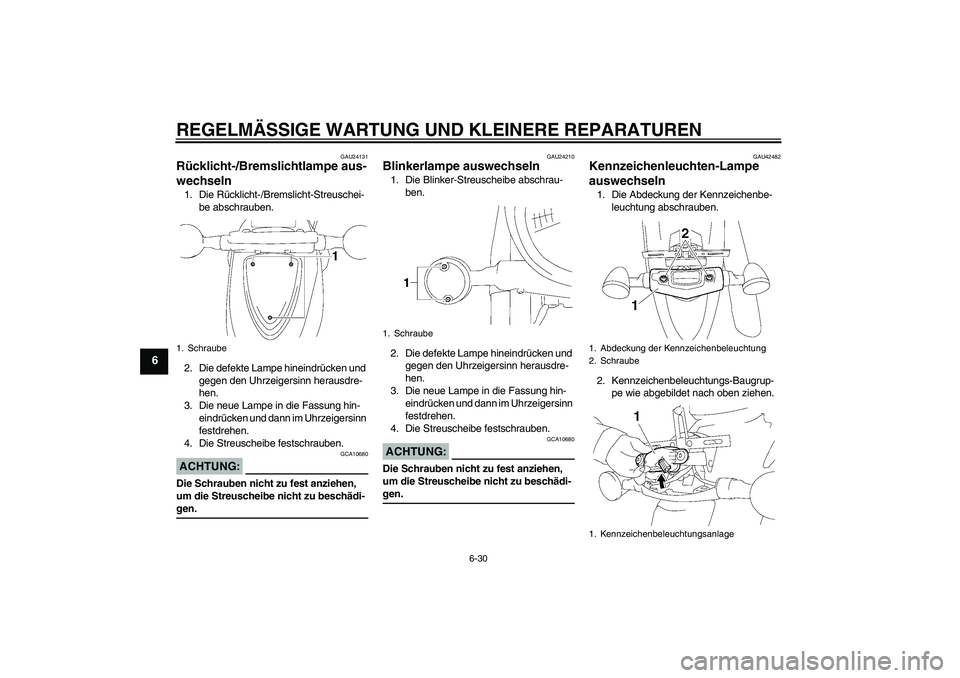

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
GAU24131
Rücklicht-/Bremslichtlampe aus-
wechseln 1. Die Rücklicht-/Bremslicht-Streuschei-
be abschrauben.
2. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
4. Die Streuscheibe festschrauben.ACHTUNG:
GCA10680
Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschädi-gen.
GAU24210
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
4. Die Streuscheibe festschrauben.ACHTUNG:
GCA10680
Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschädi-gen.
GAU42482
Kennzeichenleuchten-Lampe
auswechseln 1. Die Abdeckung der Kennzeichenbe-
leuchtung abschrauben.
2. Kennzeichenbeleuchtungs-Baugrup-
pe wie abgebildet nach oben ziehen.
1. Schraube
1. Schraube
1. Abdeckung der Kennzeichenbeleuchtung
2. Schraube
1. Kennzeichenbeleuchtungsanlage
U11CG0G0.book Page 30 Thursday, September 14, 2006 10:30 AM

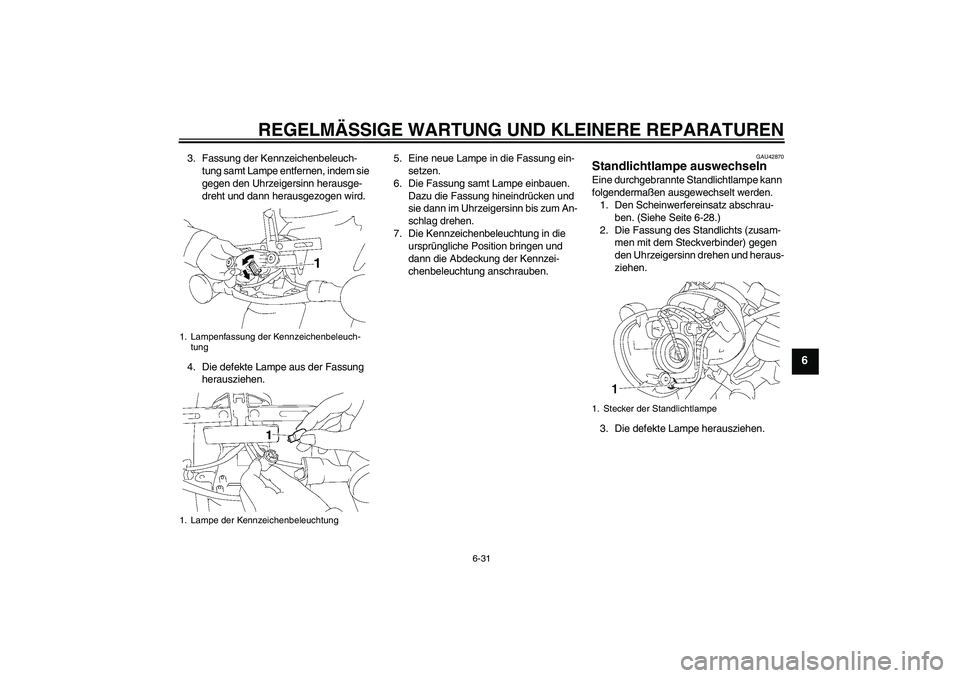

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
6
3. Fassung der Kennzeichenbeleuch-
tung samt Lampe entfernen, indem sie
gegen den Uhrzeigersinn herausge-
dreht und dann herausgezogen wird.
4. Die defekte Lampe aus der Fassung
herausziehen.5. Eine neue Lampe in die Fassung ein-
setzen.
6. Die Fassung samt Lampe einbauen.
Dazu die Fassung hineindrücken und
sie dann im Uhrzeigersinn bis zum An-
schlag drehen.
7. Die Kennzeichenbeleuchtung in die
ursprüngliche Position bringen und
dann die Abdeckung der Kennzei-
chenbeleuchtung anschrauben.
GAU42870
Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-28.)
2. Die Fassung des Standlichts (zusam-
men mit dem Steckverbinder) gegen
den Uhrzeigersinn drehen und heraus-
ziehen.
3. Die defekte Lampe herausziehen.
1. Lampenfassung der Kennzeichenbeleuch-
tung
1. Lampe der Kennzeichenbeleuchtung
1. Stecker der Standlichtlampe
U11CG0G0.book Page 31 Thursday, September 14, 2006 10:30 AM

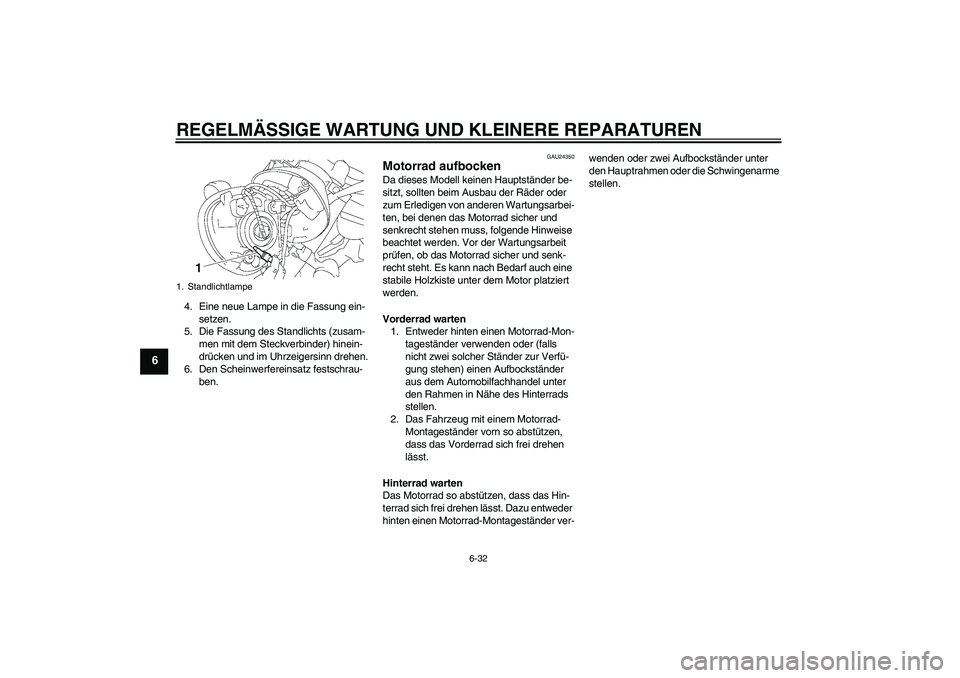

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
6
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung des Standlichts (zusam-
men mit dem Steckverbinder) hinein-
drücken und im Uhrzeigersinn drehen.
6. Den Scheinwerfereinsatz festschrau-
ben.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
1. StandlichtlampeU11CG0G0.book Page 32 Thursday, September 14, 2006 10:30 AM
