2007 YAMAHA XV1900A Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

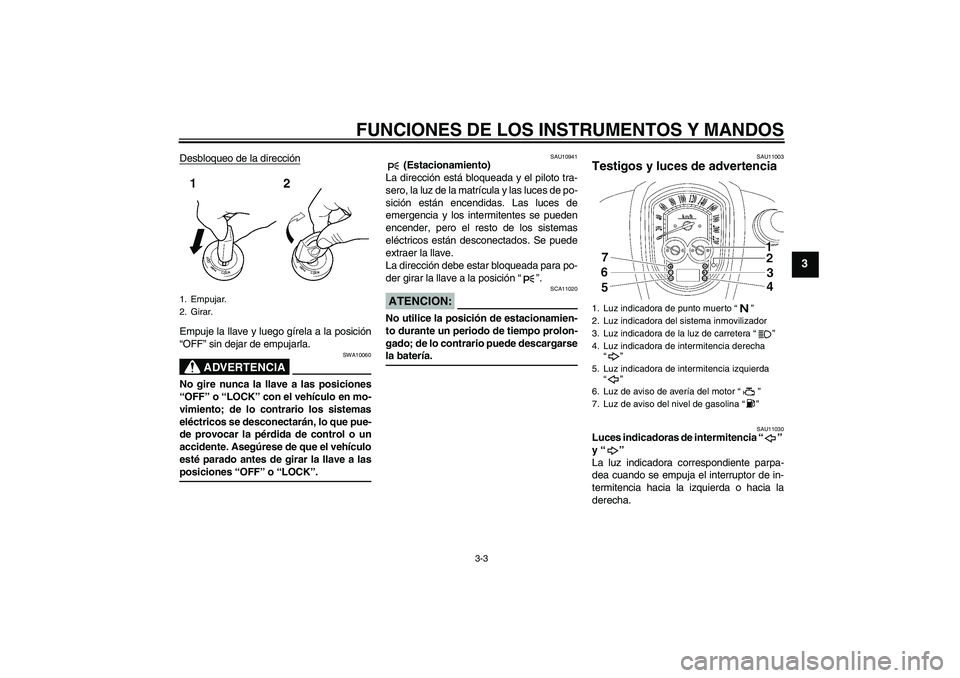

3-3
3
Desbloqueo de la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
ADVERTENCIA
SWA10060
No gire nunca la llave a las posiciones
“OFF” o “LOCK” con el vehículo en mo-
vimiento; de lo contrario los sistemas
eléctricos se desconectarán, lo que pue-
de provocar la pérdida de control o un
accidente. Asegúrese de que el vehículo
esté parado antes de girar la llave a lasposiciones “OFF” o “LOCK”.
SAU10941
(Estacionamiento)
La dirección está bloqueada y el piloto tra-
sero, la luz de la matrícula y las luces de po-
sición están encendidas. Las luces de
emergencia y los intermitentes se pueden
encender, pero el resto de los sistemas
eléctricos están desconectados. Se puede
extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “”.
ATENCION:
SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarsela batería.
SAU11003
Testigos y luces de advertencia
SAU11030
Luces indicadoras de intermitencia “”
y “”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
1. Empujar.
2. Girar.
1. Luz indicadora de punto muerto “”
2. Luz indicadora del sistema inmovilizador
3. Luz indicadora de la luz de carretera “”
4. Luz indicadora de intermitencia derecha
“”
5. Luz indicadora de intermitencia izquierda
“”
6. Luz de aviso de avería del motor “”
7. Luz de aviso del nivel de gasolina “”
U5C4S1S0.book Page 3 Monday, November 13, 2006 2:46 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

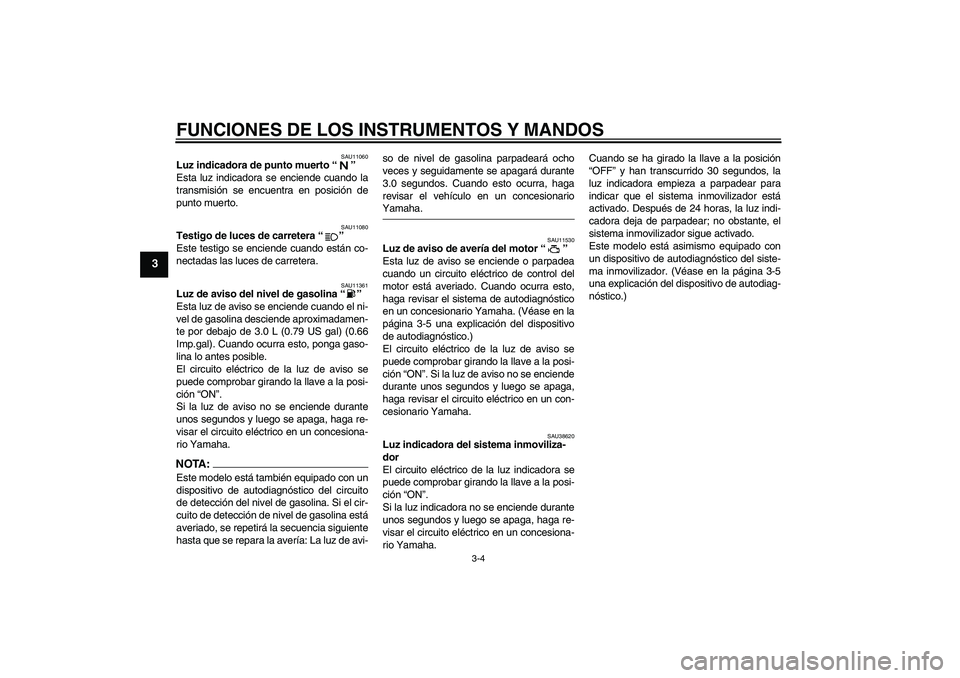

3-4
3
SAU11060
Luz indicadora de punto muerto “”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11361
Luz de aviso del nivel de gasolina “”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximadamen-
te por debajo de 3.0 L (0.79 US gal) (0.66
Imp.gal). Cuando ocurra esto, ponga gaso-
lina lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.NOTA:Este modelo está también equipado con un
dispositivo de autodiagnóstico del circuito
de detección del nivel de gasolina. Si el cir-
cuito de detección de nivel de gasolina está
averiado, se repetirá la secuencia siguiente
hasta que se repara la avería: La luz de avi-so de nivel de gasolina parpadeará ocho
veces y seguidamente se apagará durante
3.0 segundos. Cuando esto ocurra, haga
revisar el vehículo en un concesionario
Yamaha.
SAU11530
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende o parpadea
cuando un circuito eléctrico de control del
motor está averiado. Cuando ocurra esto,
haga revisar el sistema de autodiagnóstico
en un concesionario Yamaha. (Véase en la
página 3-5 una explicación del dispositivo
de autodiagnóstico.)
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAU38620
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-5
una explicación del dispositivo de autodiag-
nóstico.)
U5C4S1S0.book Page 4 Monday, November 13, 2006 2:46 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

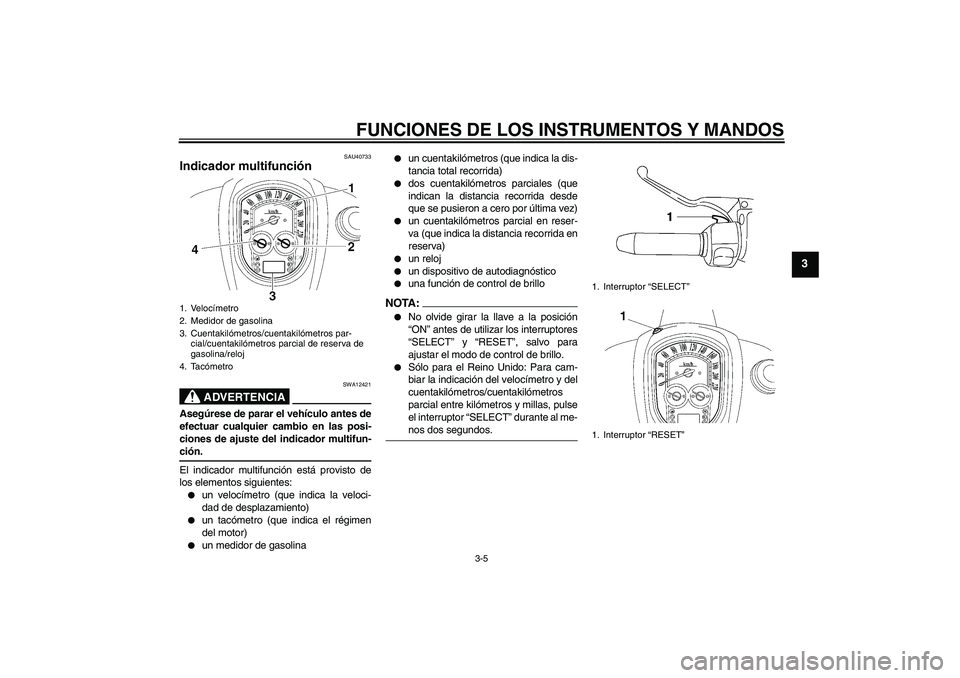

3-5
3
SAU40733
Indicador multifunción
ADVERTENCIA
SWA12421
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del indicador multifun-ción.
El indicador multifunción está provisto de
los elementos siguientes:

un velocímetro (que indica la veloci-
dad de desplazamiento)


un tacómetro (que indica el régimen
del motor)


un medidor de gasolina


un cuentakilómetros (que indica la dis-
tancia total recorrida)


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida en
reserva)


un reloj


un dispositivo de autodiagnóstico


una función de control de brillo
NOTA :

No olvide girar la llave a la posición
“ON” antes de utilizar los interruptores
“SELECT” y “RESET”, salvo para
ajustar el modo de control de brillo.


Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y del
cuentakilómetros/cuentakilómetros
parcial entre kilómetros y millas, pulse
el interruptor “SELECT” durante al me-nos dos segundos.
1. Velocímetro
2. Medidor de gasolina
3. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina/reloj
4. Tacómetro
1. Interruptor “SELECT”
1. Interruptor “RESET”
U5C4S1S0.book Page 5 Monday, November 13, 2006 2:46 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

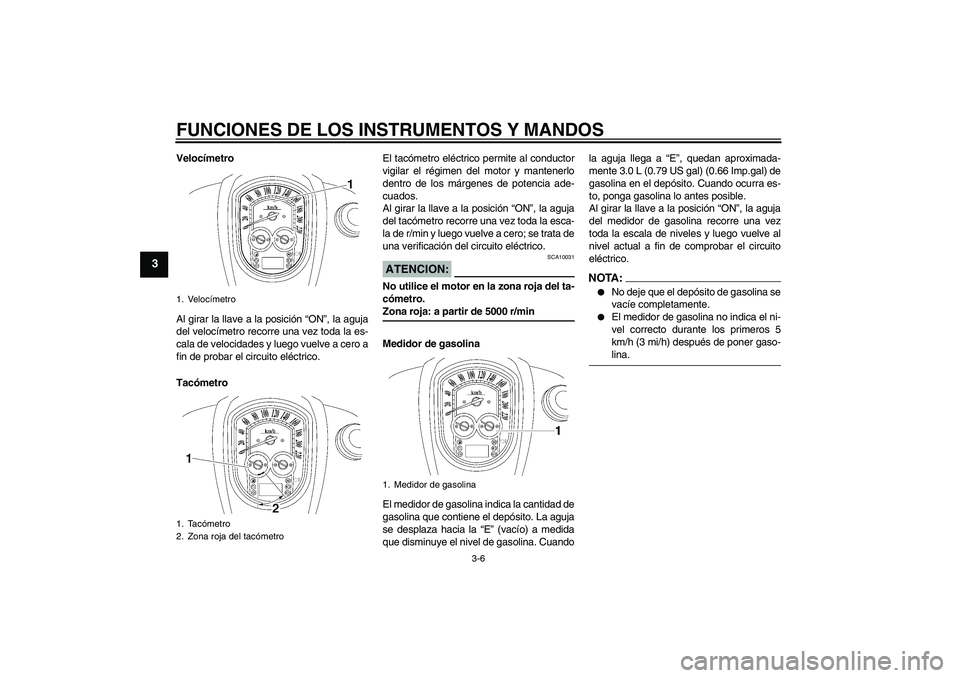

3-6
3
Velocímetro
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.
TacómetroEl tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero; se trata de
una verificación del circuito eléctrico.
ATENCION:
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 5000 r/min
Medidor de gasolina
El medidor de gasolina indica la cantidad de
gasolina que contiene el depósito. La aguja
se desplaza hacia la “E” (vacío) a medida
que disminuye el nivel de gasolina. Cuandola aguja llega a “E”, quedan aproximada-
mente 3.0 L (0.79 US gal) (0.66 Imp.gal) de
gasolina en el depósito. Cuando ocurra es-
to, ponga gasolina lo antes posible.
Al girar la llave a la posición “ON”, la aguja
del medidor de gasolina recorre una vez
toda la escala de niveles y luego vuelve al
nivel actual a fin de comprobar el circuito
eléctrico.
NOTA:

No deje que el depósito de gasolina se
vacíe completamente.


El medidor de gasolina no indica el ni-
vel correcto durante los primeros 5
km/h (3 mi/h) después de poner gaso-lina.
1. Velocímetro
1. Tacómetro
2. Zona roja del tacómetro
1. Medidor de gasolina
U5C4S1S0.book Page 6 Monday, November 13, 2006 2:46 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

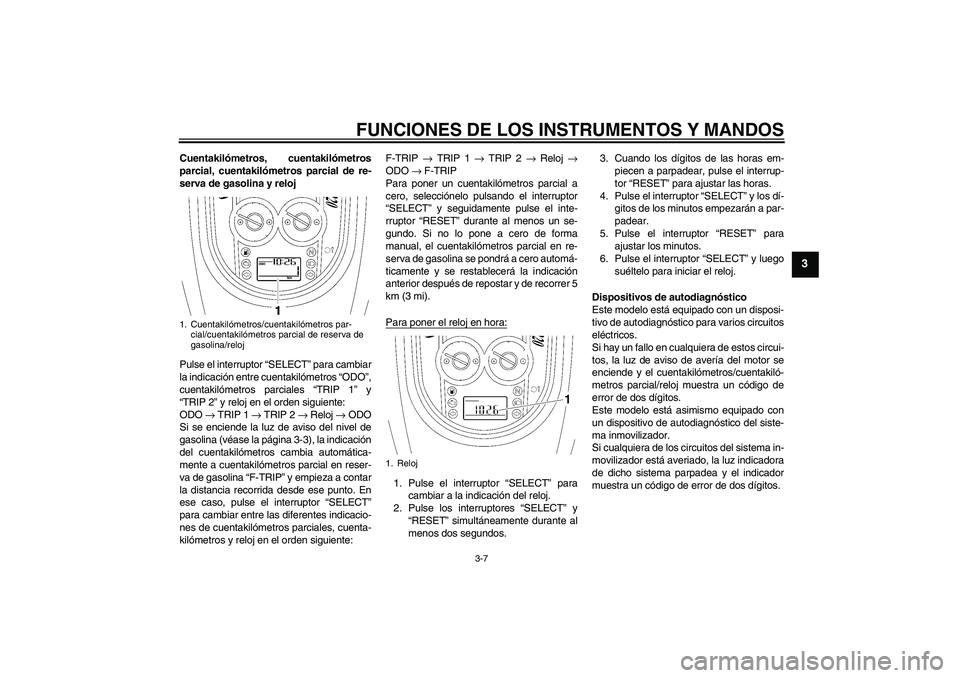

3-7
3
Cuentakilómetros, cuentakilómetros
parcial, cuentakilómetros parcial de re-
serva de gasolina y reloj
Pulse el interruptor “SELECT” para cambiar
la indicación entre cuentakilómetros “ODO”,
cuentakilómetros parciales “TRIP 1” y
“TRIP 2” y reloj en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → Reloj → ODO
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-3), la indicación
del cuentakilómetros cambia automática-
mente a cuentakilómetros parcial en reser-
va de gasolina “F-TRIP” y empieza a contar
la distancia recorrida desde ese punto. En
ese caso, pulse el interruptor “SELECT”
para cambiar entre las diferentes indicacio-
nes de cuentakilómetros parciales, cuenta-
kilómetros y reloj en el orden siguiente:F-TRIP → TRIP 1 → TRIP 2 → Reloj →
ODO → F-TRIP
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el interruptor
“SELECT” y seguidamente pulse el inte-
rruptor “RESET” durante al menos un se-
gundo. Si no lo pone a cero de forma
manual, el cuentakilómetros parcial en re-
serva de gasolina se pondrá a cero automá-
ticamente y se restablecerá la indicación
anterior después de repostar y de recorrer 5
km (3 mi).
Para poner el reloj en hora:
1. Pulse el interruptor “SELECT” para
cambiar a la indicación del reloj.
2. Pulse los interruptores “SELECT” y
“RESET” simultáneamente durante al
menos dos segundos.3. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el interrup-
tor “RESET” para ajustar las horas.
4. Pulse el interruptor “SELECT” y los dí-
gitos de los minutos empezarán a par-
padear.
5. Pulse el interruptor “RESET” para
ajustar los minutos.
6. Pulse el interruptor “SELECT” y luego
suéltelo para iniciar el reloj.
Dispositivos de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si hay un fallo en cualquiera de estos circui-
tos, la luz de aviso de avería del motor se
enciende y el cuentakilómetros/cuentakiló-
metros parcial/reloj muestra un código de
error de dos dígitos.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador.
Si cualquiera de los circuitos del sistema in-
movilizador está averiado, la luz indicadora
de dicho sistema parpadea y el indicador
muestra un código de error de dos dígitos.
1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina/reloj
1. Reloj
U5C4S1S0.book Page 7 Monday, November 13, 2006 2:46 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

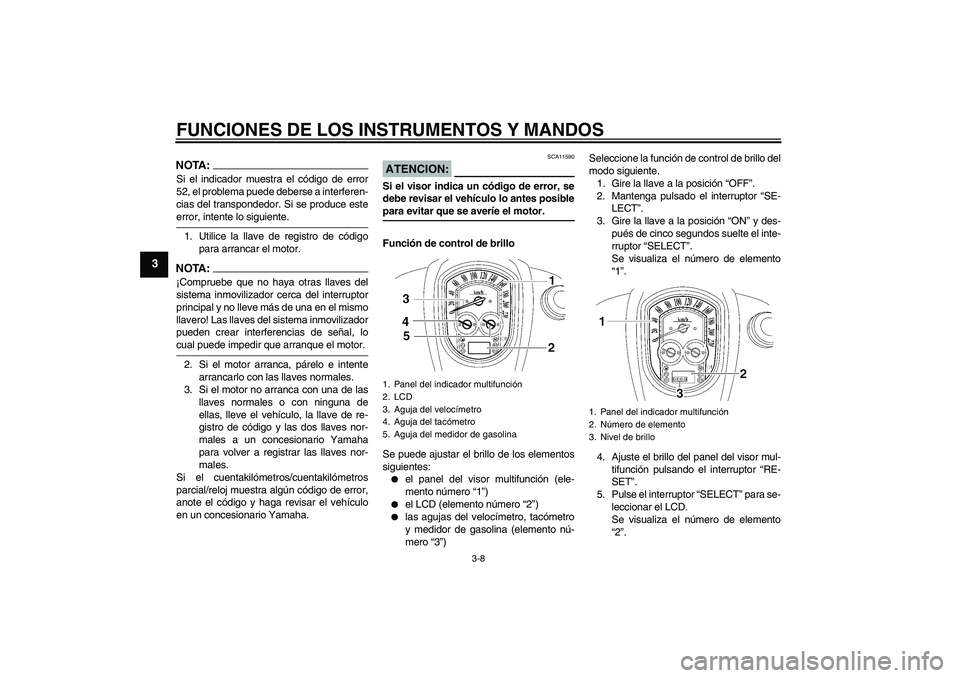

3-8
3
NOTA:Si el indicador muestra el código de error
52, el problema puede deberse a interferen-
cias del transpondedor. Si se produce esteerror, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.NOTA:¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, locual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el cuentakilómetros/cuentakilómetros
parcial/reloj muestra algún código de error,
anote el código y haga revisar el vehículo
en un concesionario Yamaha.
ATENCION:
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posiblepara evitar que se averíe el motor.
Función de control de brillo
Se puede ajustar el brillo de los elementos
siguientes:

el panel del visor multifunción (ele-
mento número “1”)


el LCD (elemento número “2”)


las agujas del velocímetro, tacómetro
y medidor de gasolina (elemento nú-
mero “3”)Seleccione la función de control de brillo del
modo siguiente.
1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el interruptor “SE-
LECT”.
3. Gire la llave a la posición “ON” y des-
pués de cinco segundos suelte el inte-
rruptor “SELECT”.
Se visualiza el número de elemento
“1”.
4. Ajuste el brillo del panel del visor mul-
tifunción pulsando el interruptor “RE-
SET”.
5. Pulse el interruptor “SELECT” para se-
leccionar el LCD.
Se visualiza el número de elemento
“2”.
1. Panel del indicador multifunción
2. LCD
3. Aguja del velocímetro
4. Aguja del tacómetro
5. Aguja del medidor de gasolina
1. Panel del indicador multifunción
2. Número de elemento
3. Nivel de brillo
U5C4S1S0.book Page 8 Monday, November 13, 2006 2:46 PM

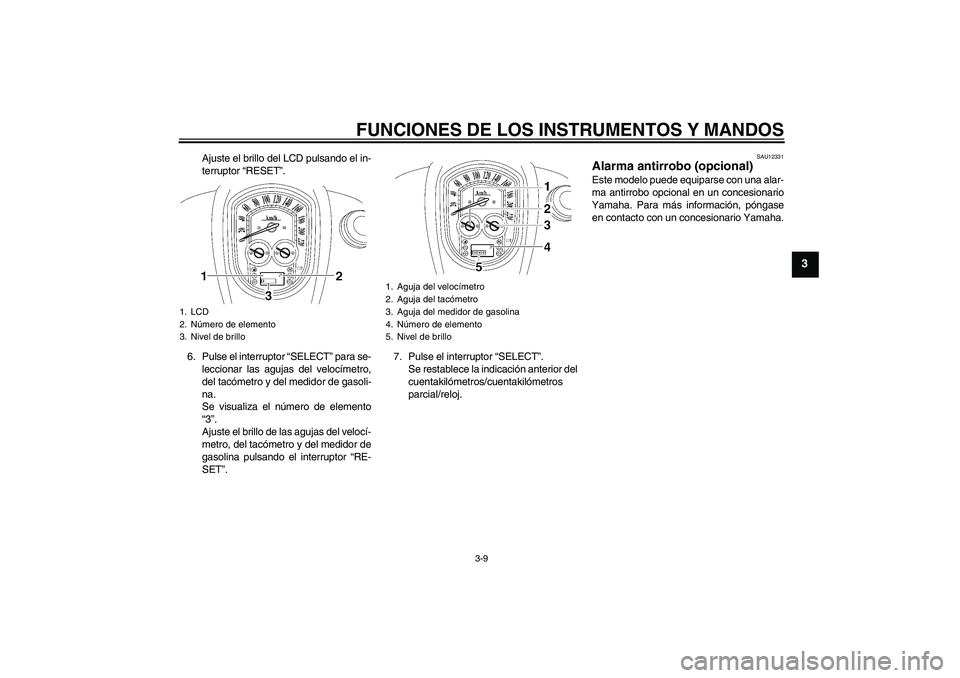

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
Ajuste el brillo del LCD pulsando el in-
terruptor “RESET”.
6. Pulse el interruptor “SELECT” para se-
leccionar las agujas del velocímetro,
del tacómetro y del medidor de gasoli-
na.
Se visualiza el número de elemento
“3”.
Ajuste el brillo de las agujas del velocí-
metro, del tacómetro y del medidor de
gasolina pulsando el interruptor “RE-
SET”.7. Pulse el interruptor “SELECT”.
Se restablece la indicación anterior del
cuentakilómetros/cuentakilómetros
parcial/reloj.
SAU12331
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
1. LCD
2. Número de elemento
3. Nivel de brillo
1. Aguja del velocímetro
2. Aguja del tacómetro
3. Aguja del medidor de gasolina
4. Número de elemento
5. Nivel de brillo
U5C4S1S0.book Page 9 Monday, November 13, 2006 2:46 PM

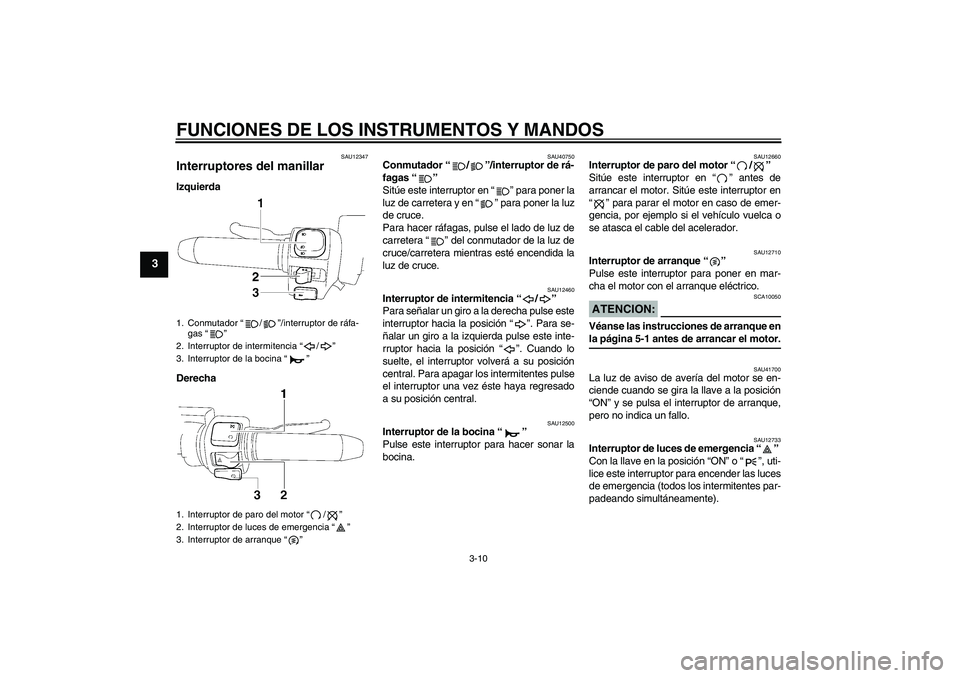

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU12347
Interruptores del manillar Izquierda
Derecha
SAU40750
Conmutador “/”/interruptor de rá-
fagas “”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
Para hacer ráfagas, pulse el lado de luz de
carretera “” del conmutador de la luz de
cruce/carretera mientras esté encendida la
luz de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12710
Interruptor de arranque “”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.ATENCION:
SCA10050
Véanse las instrucciones de arranque enla página 5-1 antes de arrancar el motor.
SAU41700
La luz de aviso de avería del motor se en-
ciende cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
1. Conmutador “/”/interruptor de ráfa-
gas “”
2. Interruptor de intermitencia “/”
3. Interruptor de la bocina “”
1. Interruptor de paro del motor “/”
2. Interruptor de luces de emergencia “”
3. Interruptor de arranque “”U5C4S1S0.book Page 10 Monday, November 13, 2006 2:46 PM
