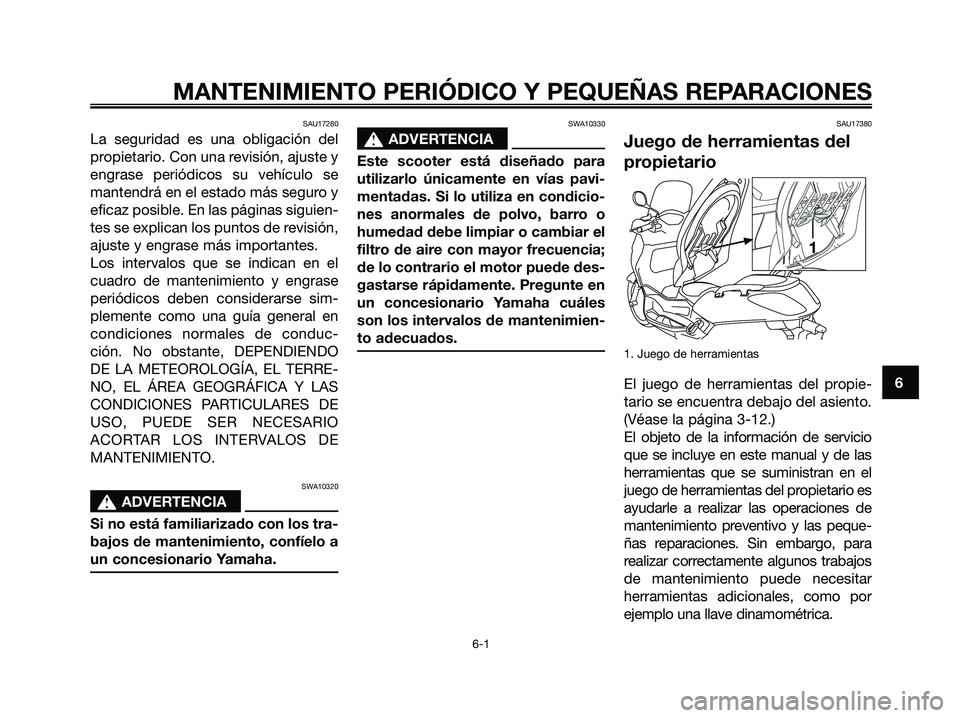

SAU17280
La seguridad es una obligación del
propietario. Con una revisión, ajuste y
engrase periódicos su vehículo se
mantendrá en el estado más seguro y
eficaz posible. En las páginas siguien-
tes se explican los puntos de revisión,
ajuste y engrase más importantes.
Los intervalos que se indican en el
cuadro de mantenimiento y engrase
periódicos deben considerarse sim-
plemente como una guía general en
condiciones normales de conduc-
ción. No obstante, DEPENDIENDO
DE LA METEOROLOGÍA, EL TERRE-
NO, EL ÁREA GEOGRÁFICA Y LAS
CONDICIONES PARTICULARES DE
USO, PUEDE SER NECESARIO
ACORTAR LOS INTERVALOS DE
MANTENIMIENTO.
SWA10320
s s
ADVERTENCIA
Si no está familiarizado con los tra-
bajos de mantenimiento, confíelo a
un concesionario Yamaha.
SWA10330
s s
ADVERTENCIA
Este scooter está diseñado para
utilizarlo únicamente en vías pavi-
mentadas. Si lo utiliza en condicio-
nes anormales de polvo, barro o
humedad debe limpiar o cambiar el
filtro de aire con mayor frecuencia;
de lo contrario el motor puede des-
gastarse rápidamente. Pregunte en
un concesionario Yamaha cuáles
son los intervalos de mantenimien-
to adecuados.
SAU17380
Juego de herramientas del
propietario
1. Juego de herramientas
El juego de herramientas del propie-
tario se encuentra debajo del asiento.
(Véase la página 3-12.)
El objeto de la información de servicio
que se incluye en este manual y de las
herramientas que se suministran en el
juego de herramientas del propietario es
ayudarle a realizar las operaciones de
mantenimiento preventivo y las peque-
ñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos
de mantenimiento puede necesitar
herramientas adicionales, como por
ejemplo una llave dinamométrica.
1
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-1
1B9-F8199-S1.qxd 11/10/06 12:08 Página 39

6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5

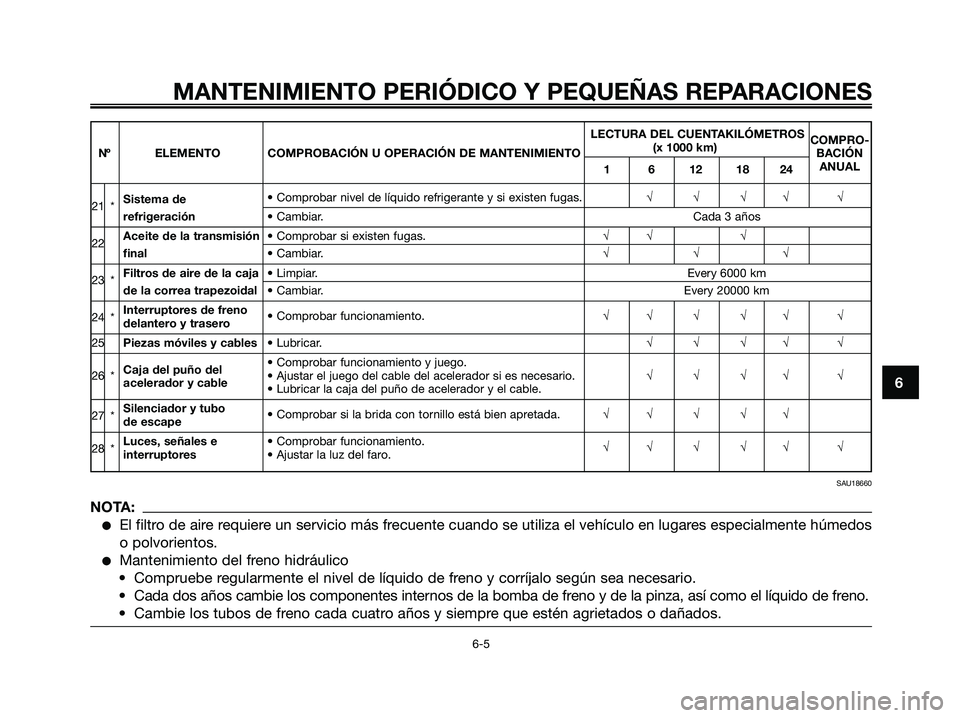

LECTURA DEL CUENTAKILÓMETROS
COMPRO-
(x 1000 km)
BACIÓN
Nº ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTO
1 6 12 18 24ANUAL
21 *Sistema de • Comprobar nivel de líquido refrigerante y si existen fugas.√√√√ √refrigeración• Cambiar. Cada 3 años
22Aceite de la transmisión • Comprobar si existen fugas.√√ √final• Cambiar.√√√
23 *Filtros de aire de la caja • Limpiar. Every 6000 kmde la correa trapezoidal• Cambiar. Every 20000 km
24 *Interruptores de freno
delantero y trasero• Comprobar funcionamiento.√√ √ √√ √
25Piezas móviles y cables• Lubricar.√√√√ √
Caja del puño del • Comprobar funcionamiento y juego.
26 *
acelerador y cable• Ajustar el juego del cable del acelerador si es necesario.√√√√ √
• Lubricar la caja del puño de acelerador y el cable.
27 *Silenciador y tubo
de escape• Comprobar si la brida con tornillo está bien apretada.√√ √ √√
28 *Luces, señales e • Comprobar funcionamiento.
interruptores• Ajustar la luz del faro.√√ √ √√ √
SAU18660
NOTA:
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos
o polvorientos.
Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
1B9-F8199-S1.qxd 11/10/06 12:08 Página 43

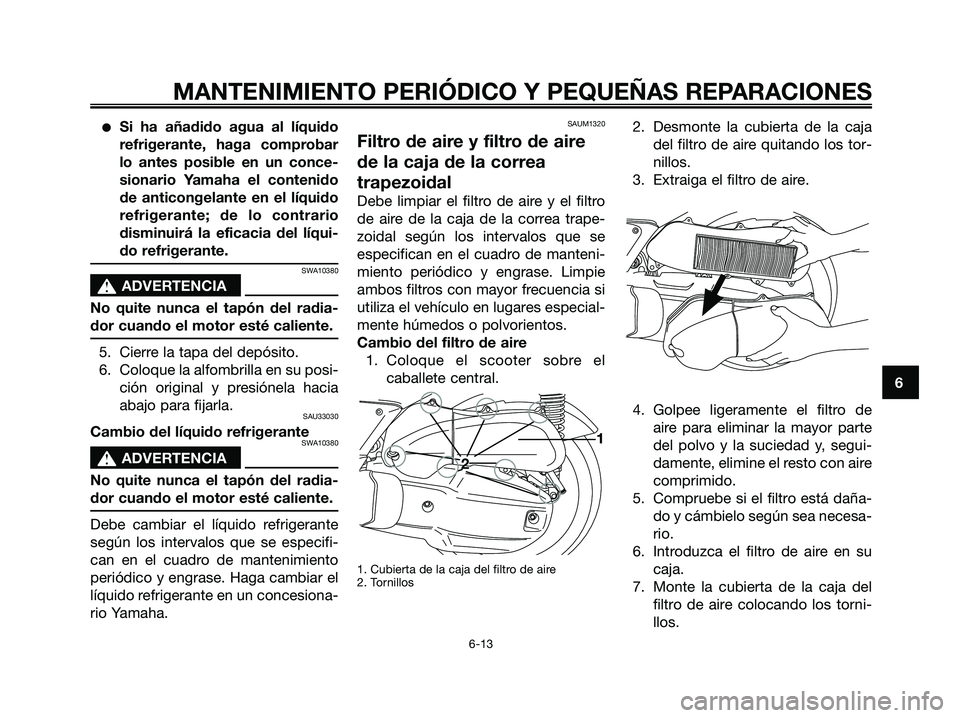

Si ha añadido agua al líquido
refrigerante, haga comprobar
lo antes posible en un conce-
sionario Yamaha el contenido
de anticongelante en el líquido
refrigerante; de lo contrario
disminuirá la eficacia del líqui-
do refrigerante.
SWA10380
s s
ADVERTENCIA
No quite nunca el tapón del radia-
dor cuando el motor esté caliente.
5. Cierre la tapa del depósito.
6. Coloque la alfombrilla en su posi-
ción original y presiónela hacia
abajo para fijarla.
SAU33030
Cambio del líquido refrigeranteSWA10380
s s
ADVERTENCIA
No quite nunca el tapón del radia-
dor cuando el motor esté caliente.
Debe cambiar el líquido refrigerante
según los intervalos que se especifi-
can en el cuadro de mantenimiento
periódico y engrase. Haga cambiar el
líquido refrigerante en un concesiona-
rio Yamaha.
SAUM1320
Filtro de aire y filtro de aire
de la caja de la correa
trapezoidal
Debe limpiar el filtro de aire y el filtro
de aire de la caja de la correa trape-
zoidal según los intervalos que se
especifican en el cuadro de manteni-
miento periódico y engrase. Limpie
ambos filtros con mayor frecuencia si
utiliza el vehículo en lugares especial-
mente húmedos o polvorientos.
Cambio del filtro de aire
1. Coloque el scooter sobre el
caballete central.
1. Cubierta de la caja del filtro de aire
2. Tornillos
2. Desmonte la cubierta de la caja
del filtro de aire quitando los tor-
nillos.
3. Extraiga el filtro de aire.
4. Golpee ligeramente el filtro de
aire para eliminar la mayor parte
del polvo y la suciedad y, segui-
damente, elimine el resto con aire
comprimido.
5. Compruebe si el filtro está daña-
do y cámbielo según sea necesa-
rio.
6. Introduzca el filtro de aire en su
caja.
7. Monte la cubierta de la caja del
filtro de aire colocando los torni-
llos.
1
2
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
1B9-F8199-S1.qxd 11/10/06 12:08 Página 51

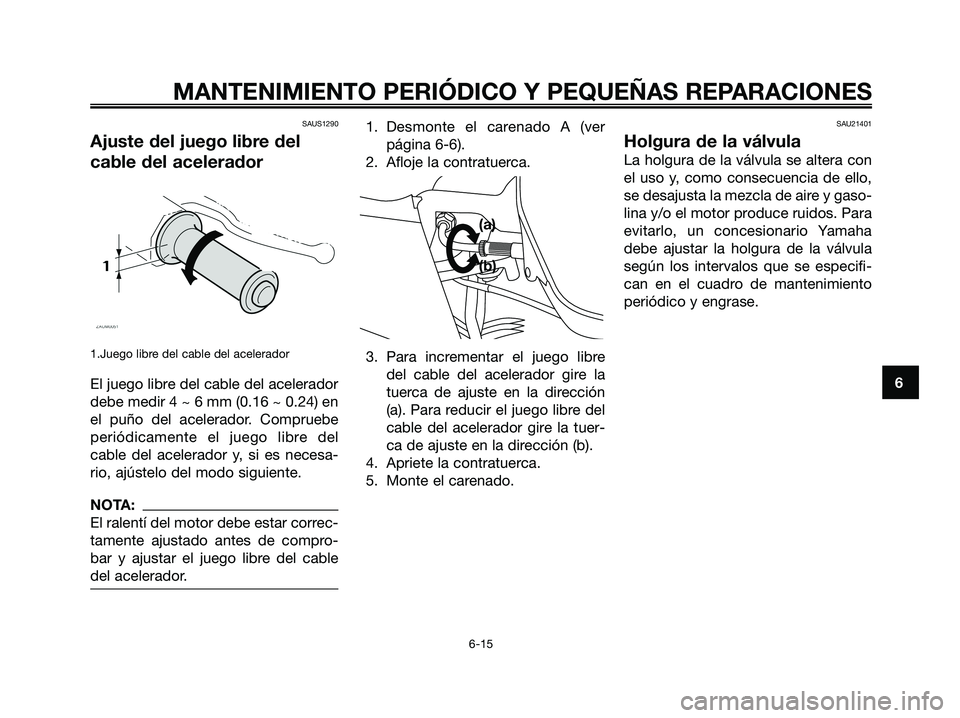

SAUS1290
Ajuste del juego libre del
cable del acelerador
1.Juego libre del cable del acelerador
El juego libre del cable del acelerador
debe medir 4 ~ 6 mm (0.16 ~ 0.24) en
el puño del acelerador. Compruebe
periódicamente el juego libre del
cable del acelerador y, si es necesa-
rio, ajústelo del modo siguiente.
NOTA:
El ralentí del motor debe estar correc-
tamente ajustado antes de compro-
bar y ajustar el juego libre del cable
del acelerador.
1. Desmonte el carenado A (ver
página 6-6).
2. Afloje la contratuerca.
3. Para incrementar el juego libre
del cable del acelerador gire la
tuerca de ajuste en la dirección
(a). Para reducir el juego libre del
cable del acelerador gire la tuer-
ca de ajuste en la dirección (b).
4. Apriete la contratuerca.
5. Monte el carenado.SAU21401
Holgura de la válvula
La holgura de la válvula se altera con
el uso y, como consecuencia de ello,
se desajusta la mezcla de aire y gaso-
lina y/o el motor produce ruidos. Para
evitarlo, un concesionario Yamaha
debe ajustar la holgura de la válvula
según los intervalos que se especifi-
can en el cuadro de mantenimiento
periódico y engrase.
(a)
(b)
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
1B9-F8199-S1.qxd 11/10/06 12:08 Página 53

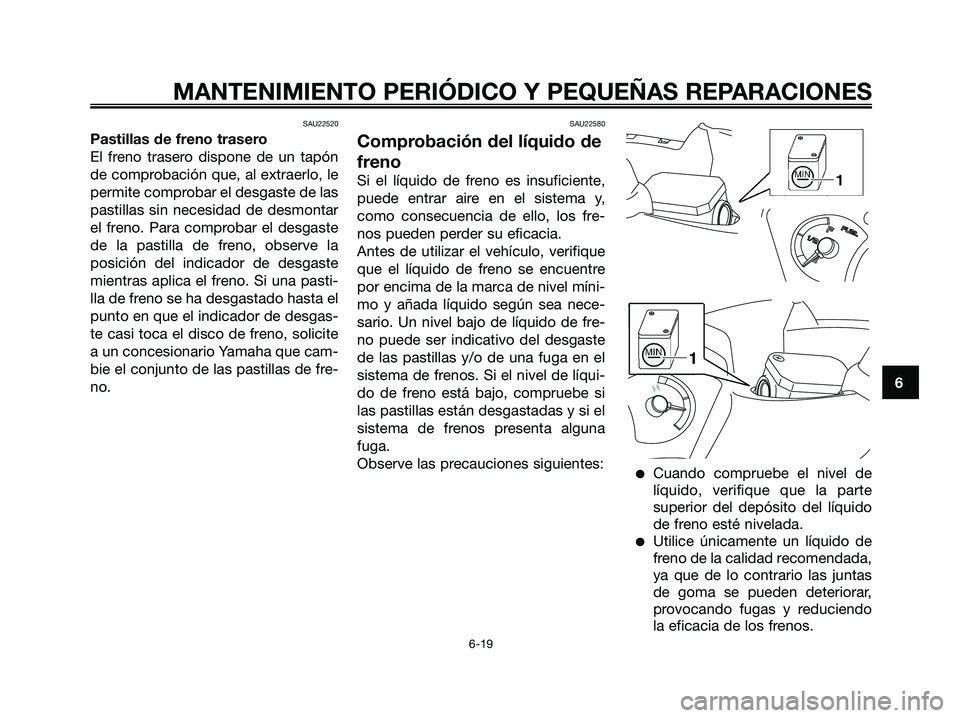

SAU22520
Pastillas de freno trasero
El freno trasero dispone de un tapón
de comprobación que, al extraerlo, le
permite comprobar el desgaste de las
pastillas sin necesidad de desmontar
el freno. Para comprobar el desgaste
de la pastilla de freno, observe la
posición del indicador de desgaste
mientras aplica el freno. Si una pasti-
lla de freno se ha desgastado hasta el
punto en que el indicador de desgas-
te casi toca el disco de freno, solicite
a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de fre-
no.
SAU22580
Comprobación del líquido de
freno
Si el líquido de freno es insuficiente,
puede entrar aire en el sistema y,
como consecuencia de ello, los fre-
nos pueden perder su eficacia.
Antes de utilizar el vehículo, verifique
que el líquido de freno se encuentre
por encima de la marca de nivel míni-
mo y añada líquido según sea nece-
sario. Un nivel bajo de líquido de fre-
no puede ser indicativo del desgaste
de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líqui-
do de freno está bajo, compruebe si
las pastillas están desgastadas y si el
sistema de frenos presenta alguna
fuga.
Observe las precauciones siguientes:
Cuando compruebe el nivel de
líquido, verifique que la parte
superior del depósito del líquido
de freno esté nivelada.
Utilice únicamente un líquido de
freno de la calidad recomendada,
ya que de lo contrario las juntas
de goma se pueden deteriorar,
provocando fugas y reduciendo
la eficacia de los frenos.
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
1B9-F8199-S1.qxd 11/10/06 12:08 Página 57

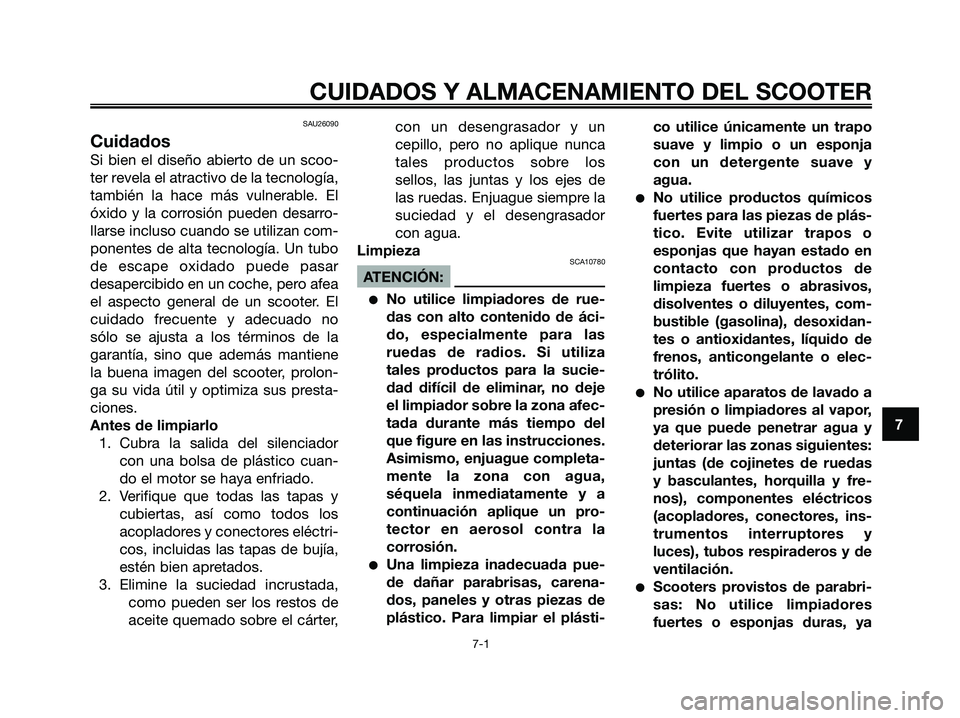

SAU26090
Cuidados
Si bien el diseño abierto de un scoo-
ter revela el atractivo de la tecnología,
también la hace más vulnerable. El
óxido y la corrosión pueden desarro-
llarse incluso cuando se utilizan com-
ponentes de alta tecnología. Un tubo
de escape oxidado puede pasar
desapercibido en un coche, pero afea
el aspecto general de un scooter. El
cuidado frecuente y adecuado no
sólo se ajusta a los términos de la
garantía, sino que además mantiene
la buena imagen del scooter, prolon-
ga su vida útil y optimiza sus presta-
ciones.
Antes de limpiarlo
1. Cubra la salida del silenciador
con una bolsa de plástico cuan-
do el motor se haya enfriado.
2. Verifique que todas las tapas y
cubiertas, así como todos los
acopladores y conectores eléctri-
cos, incluidas las tapas de bujía,
estén bien apretados.
3. Elimine la suciedad incrustada,
como pueden ser los restos de
aceite quemado sobre el cárter,con un desengrasador y un
cepillo, pero no aplique nunca
tales productos sobre los
sellos, las juntas y los ejes de
las ruedas. Enjuague siempre la
suciedad y el desengrasador
con agua.
Limpieza
SCA10780
ATENCIÓN:
No utilice limpiadores de rue-
das con alto contenido de áci-
do, especialmente para las
ruedas de radios. Si utiliza
tales productos para la sucie-
dad difícil de eliminar, no deje
el limpiador sobre la zona afec-
tada durante más tiempo del
que figure en las instrucciones.
Asimismo, enjuague completa-
mente la zona con agua,
séquela inmediatamente y a
continuación aplique un pro-
tector en aerosol contra la
corrosión.
Una limpieza inadecuada pue-
de dañar parabrisas, carena-
dos, paneles y otras piezas de
plástico. Para limpiar el plásti-co utilice únicamente un trapo
suave y limpio o un esponja
con un detergente suave y
agua.
No utilice productos químicos
fuertes para las piezas de plás-
tico. Evite utilizar trapos o
esponjas que hayan estado en
contacto con productos de
limpieza fuertes o abrasivos,
disolventes o diluyentes, com-
bustible (gasolina), desoxidan-
tes o antioxidantes, líquido de
frenos, anticongelante o elec-
trólito.
No utilice aparatos de lavado a
presión o limpiadores al vapor,
ya que puede penetrar agua y
deteriorar las zonas siguientes:
juntas (de cojinetes de ruedas
y basculantes, horquilla y fre-
nos), componentes eléctricos
(acopladores, conectores, ins-
trumentos interruptores y
luces), tubos respiraderos y de
ventilación.
Scooters provistos de parabri-
sas: No utilice limpiadores
fuertes o esponjas duras, ya
7
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-1
1B9-F8199-S1.qxd 11/10/06 12:08 Página 69

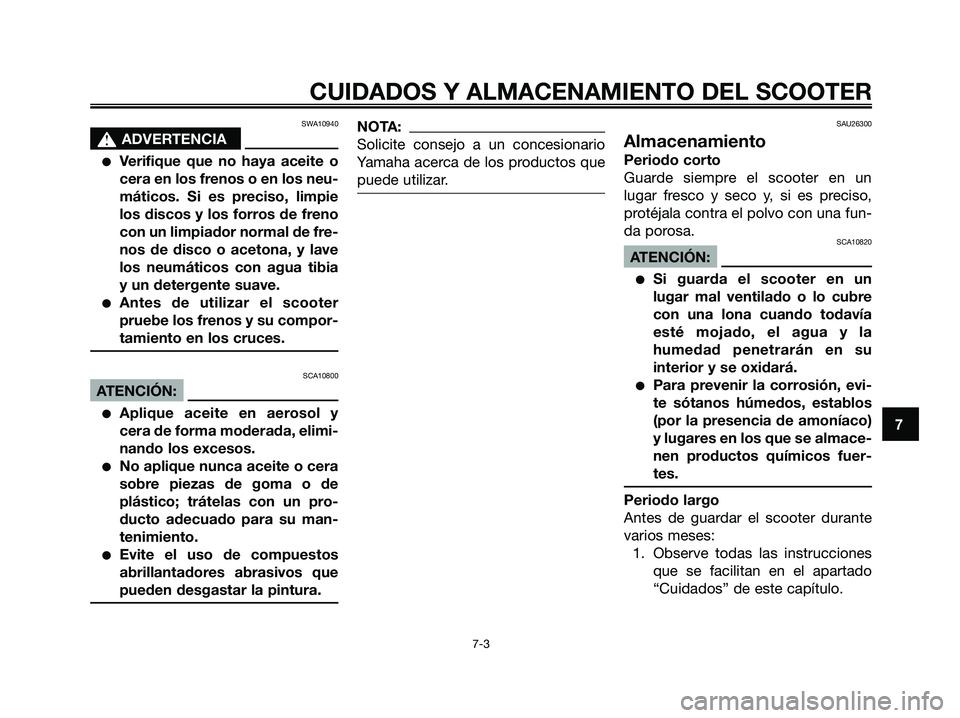

SWA10940
s s
ADVERTENCIA
Verifique que no haya aceite o
cera en los frenos o en los neu-
máticos. Si es preciso, limpie
los discos y los forros de freno
con un limpiador normal de fre-
nos de disco o acetona, y lave
los neumáticos con agua tibia
y un detergente suave.
Antes de utilizar el scooter
pruebe los frenos y su compor-
tamiento en los cruces.
SCA10800
ATENCIÓN:
Aplique aceite en aerosol y
cera de forma moderada, elimi-
nando los excesos.
No aplique nunca aceite o cera
sobre piezas de goma o de
plástico; trátelas con un pro-
ducto adecuado para su man-
tenimiento.
Evite el uso de compuestos
abrillantadores abrasivos que
pueden desgastar la pintura.
NOTA:
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.SAU26300
Almacenamiento
Periodo corto
Guarde siempre el scooter en un
lugar fresco y seco y, si es preciso,
protéjala contra el polvo con una fun-
da porosa.
SCA10820
ATENCIÓN:
Si guarda el scooter en un
lugar mal ventilado o lo cubre
con una lona cuando todavía
esté mojado, el agua y la
humedad penetrarán en su
interior y se oxidará.
Para prevenir la corrosión, evi-
te sótanos húmedos, establos
(por la presencia de amoníaco)
y lugares en los que se almace-
nen productos químicos fuer-
tes.
Periodo largo
Antes de guardar el scooter durante
varios meses:
1. Observe todas las instrucciones
que se facilitan en el apartado
“Cuidados” de este capítulo.
7
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
1B9-F8199-S1.qxd 11/10/06 12:08 Página 71

DimensionesLongitud total
2210 mm (87.0 in)
Anchura total
790 mm (31.1 in)
Altura total
1380 mm (54.3 in)
Altura del asiento
785 mm (30.9 in)
Distancie entre ejes
1545 mm (60.8 in)
Holgura mínima al suelo
113 mm (4.45 in)
Radio de giro mínimo
3650 mm (143.7 in)
PesoCon aceite y combustible
166 kg (366 lb)
MotorTipo de motor
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros
Cilindro sencillo inclinado hacia adelante
Cilindrada
124.66 cm
3(7.61 cu*in)
Calibre x Carrera
52 x 58.6 mm (2.05 x 2.31 in)
Relación de compresión
11.2:1
Sistema de arranque
Arranque eléctrico
Sistema de lubricación
Cárter húmedo
Aceite de motorTipo
SAE 10W30 o SAE 10W40
Calidad de aceite de motor recomendado
Servicio API tipo SG o superior
Cantidad de aceite de motorSin cambio del filtro de aceite
1.4 L (1.48 US qt) (1.23 Imp qt)
Con cambio del filtro de aceite
1.5L (1.59 US qt) (1.32 Imp qt)
Aceite de la transmisiónTipo
Aceite de motor YAMALUBE 4 (10W30) o
SAE10W30 tipo SE
Cantidad
0.21 L (0.22 US qt) (0.18 Imp qt)
Sistema de refrigeraciónCapacidad del depósito de líquido refrige-
rante hasta la marca de nivel máximo
0.26 L (0.28 US qt) (0.23 Imp qt)
Filtro de aireFiltro de aire
Elemento seco
CombustibleCombustible recomendado
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible
12.5 L (13.21 US qt) (11.00 Imp qt)
Cantidad de reserva de combustible
2 L (2.11 US qt) (1.76 Imp qt)
Inyección de combustibleFabricante
AISAN
Modelo x cantidad
EFI System x 1
Bujía(s)Fabricante/modelo
NGK / CPR 9EA-9
Distancia entre electrodos de la bujía
0.8-0.9 mm (0.031-0.035 in)
EmbragueTipo de embrague
Automático centrífugo en seco
TransmisiónSistema de reducción primaria
Engranaje helicoidal
Relación de reducción primaria
41/14 (2.929)
Sistema de reducción secundaria
Engranaje helicoidal
Relación de reducción secundaria
44/13 (3.385)
Tipo de transmisión
Correa trapezoidal automática
8
ESPECIFICACIONES
8-1
1B9-F8199-S1.qxd 11/10/06 12:08 Página 73
