MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-5
6
PAU36771
NOTA:

Filtro de ar
O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não deve ser limpo com
ar comprimido para evitar danos.
O elemento do filtro de ar tem de ser substituído mais frequentemente se o motociclo for conduzido em áreas invulgarmente hú-
midas ou poeirentas.


Manutenção da embraiagem e travões hidráulicos
Verifique regularmente e, se necessário, ajuste o nível dos líquidos dos travões e da embraiagem.
Substitua os componentes internos dos cilindros mestre e pinças dos travões, assim como os cilindros mestre e de desengate da
embraiagem e mude o líquido dos travões e da embraiagem de dois em dois anos.
Substitua os tubos dos travões e o tubo flexível da embraiagem de quatro em quatro anos e caso apresentem fendas ou estejamdanificados.
29*Silencioso e tubo de
escapeVerifique se o grampo de parafuso está solto.√√√√√
30*Luzes, sinais e inter-
ruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√ √ N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 10203040
U5WMP4P0.book Page 5 Wednesday, July 11, 2007 10:53 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
6
PAU18771
Remoção e instalação dos pai-
néis Os painéis ilustrados têm de ser retirados
para se efectuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU43260
Painéis A e B
Remoção de um dos painéis1. Retire o assento. (Consulte a página
3-14.)
2. Retire a cavilha e, de seguida, puxe o
painel para fora conforme ilustrado.Instalação do painel
1. Coloque o painel na respectiva posi-
ção original e depois instale a cavilha.
2. Instale o assento.
1. Painel A
1. Painel B
2. Painel C
1. Cavilha
U5WMP4P0.book Page 6 Wednesday, July 11, 2007 10:53 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
6
PAU19193
Painel C
Remoção do painelRetire as cavilhas e depois o painel.
Instalação do painelColoque o painel na posição original e, de-
pois, instale as cavilhas.
PAU19544
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que são fáceis de verifi-
car. Uma vez que o calor e os resíduos
provocarão a erosão lenta da vela de igni-
ção, as velas de ignição deverão ser remo-
vidas e verificadas de acordo com a tabela
de lubrificação e manutenção periódica.
Para além disso, o estado das velas de ig-
nição pode revelar o estado do motor.
Remoção de uma vela de ignição
1. Retire a tampa da vela de ignição.
2. Retire a vela de ignição conforme ilus-
trado, com a chave de velas incluída
no jogo de ferramentas do proprietá-
rio.Verificação das velas de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central de cada vela
de ignição tem uma cor acastanhada
média a leve (a cor ideal quando o ve-
ículo é conduzido normalmente).
2. Verifique se todas as velas de ignição
instaladas no motor têm a mesma cor.
NOTA:Se qualquer uma das velas apresentar uma
cor claramente diferente, o motor poderá
estar a funcionar de modo inapropriado.
Não tente diagnosticar por si mesmo este
tipo de problemas. Em vez disso, solicite a
um concessionário Yamaha que verifique oveículo.
1. Cavilha
1. Tampa da vela de ignição
1. Chave de velas
U5WMP4P0.book Page 7 Wednesday, July 11, 2007 10:53 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
3. Verifique cada uma das velas de igni-
ção quanto à erosão dos eléctrodos e
excesso de carbono ou outros resídu-
os, e substitua-as se necessário.
Instalação de uma vela de ignição
1. Meça a distância do eléctrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.2. Limpe a superfície da anilha da vela
de ignição e a superfície correspon-
dente, e depois limpe quaisquer impu-
rezas existentes nas roscas da vela.
3. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.
NOTA:Se não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível.
4. Instale a tampa da vela de ignição.
PAU19692
Óleo do motor e elemento do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Verificação do nível de óleo do motor
1. Coloque o veículo no descanso cen-
tral.NOTA:Durante a verificação do nível do óleo, cer-
tifique-se de que o veículo está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-sa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o
óleo assente e depois verifique o nível
do óleo através da janela de verifica-
ção situada no lado inferior direito do
cárter. Vela de ignição especificada:
NGK/DPR8EA-9
1. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de ig-
nição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5WMP4P0.book Page 8 Wednesday, July 11, 2007 10:53 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
6
NOTA:O óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do elemento do filtro de
óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do cárter.
NOTA :
Ignore os passos 4–10 se não desejarsubstituir o elemento do filtro de óleo.
4. Retire o painel C. (Consulte a página
6-6.)
5. Retire o parafuso de drenagem do ele-
mento do filtro de óleo para drenar o
óleo do elemento do filtro do óleo.
6. Retire a cobertura do elemento do fil-
tro de óleo, retirando a respectiva ca-
vilha.7. Retire e substitua o elemento do filtro
do óleo e os anéis de vedação em O.
1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do
motor
3. Marca do nível máximo
4. Marca do nível mínimo
1. Cavilha de drenagem do óleo do motor
1. Parafuso de drenagem do elemento do filtro
de óleo
2. Cavilha
3. Cobertura do elemento do filtro de óleo
1. Elemento do filtro de óleo
2. Anel de vedação em O
U5WMP4P0.book Page 9 Wednesday, July 11, 2007 10:53 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6

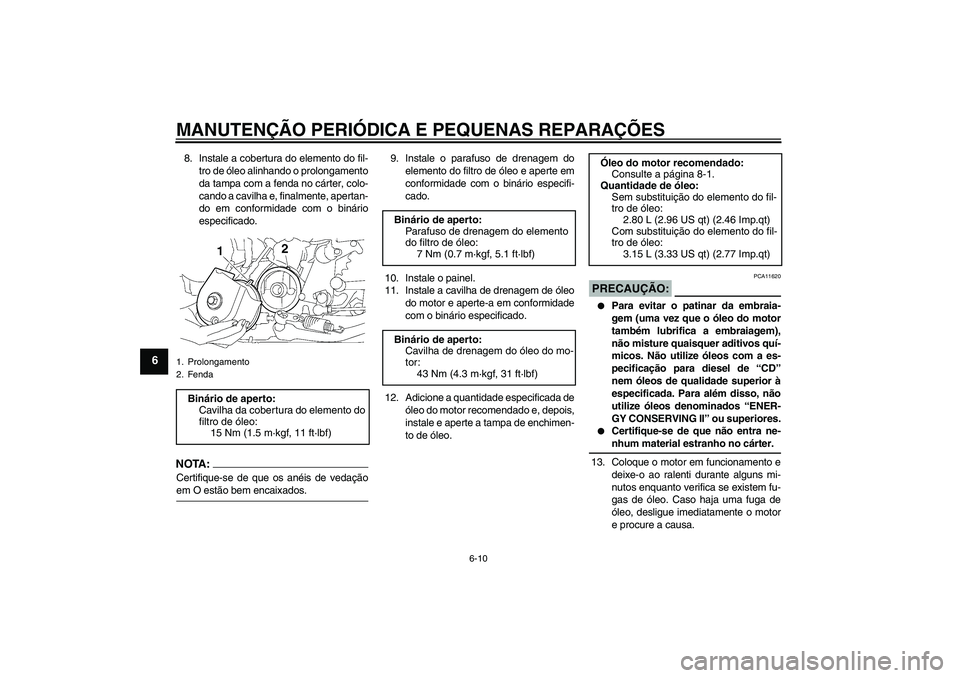

8. Instale a cobertura do elemento do fil-
tro de óleo alinhando o prolongamento
da tampa com a fenda no cárter, colo-
cando a cavilha e, finalmente, apertan-
do em conformidade com o binário
especificado.NOTA:Certifique-se de que os anéis de vedaçãoem O estão bem encaixados.9. Instale o parafuso de drenagem do
elemento do filtro de óleo e aperte em
conformidade com o binário especifi-
cado.
10. Instale o painel.
11. Instale a cavilha de drenagem de óleo
do motor e aperte-a em conformidade
com o binário especificado.
12. Adicione a quantidade especificada de
óleo do motor recomendado e, depois,
instale e aperte a tampa de enchimen-
to de óleo.
PRECAUÇÃO:
PCA11620


Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.


Certifique-se de que não entra ne-nhum material estranho no cárter.
13. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
1. Prolongamento
2. FendaBinário de aperto:
Cavilha da cobertura do elemento do
filtro de óleo:
15 Nm (1.5 m·kgf, 11 ft·lbf)
Binário de aperto:
Parafuso de drenagem do elemento
do filtro de óleo:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Binário de aperto:
Cavilha de drenagem do óleo do mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do elemento do fil-
tro de óleo:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Com substituição do elemento do fil-
tro de óleo:
3.15 L (3.33 US qt) (2.77 Imp.qt)
U5WMP4P0.book Page 10 Wednesday, July 11, 2007 10:53 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
NOTA:Depois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-gar-se se o nível de óleo for suficiente.PRECAUÇÃO:
PCA10400
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-que o veículo.
14. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
PAU43450
Substituição do elemento do fil-
tro de ar e limpeza do tubo de
inspecção O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se conduzir o veículo em áre-
as invulgarmente húmidas ou poeirentas.
Além disso, o tubo de inspecção do filtro de
ar deve ser frequentemente verificado e, se
necessário, limpo.
Substituição do elemento do filtro de ar
1. Retire o painel A. (Consulte a página
6-6.)
2. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.3. Puxe o elemento do filtro de ar para fo-
ra.
4. Introduza um elemento do filtro de ar
na respectiva caixa.
PRECAUÇÃO:
PCA10480


Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.


O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário o(s) pistão(ões) e/ou cilin-
dro(s) poderão desgastar-sedemasiado.
5. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
6. Instale o painel.
1. Tampa da caixa do filtro de ar
2. Parafuso
1. Elemento do filtro de ar
U5WMP4P0.book Page 11 Wednesday, July 11, 2007 10:53 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
6
Para limpar o tubo de inspecção do filtro
de ar
1. Verifique se o tubo na frente da caixa
do filtro de ar apresenta sujidade ou
água acumuladas.
2. Caso observe a existência de sujidade
ou água, retire o tubo, limpe-o e volte
a instalá-lo.
PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
1. Tubo de inspecção do filtro de ar
1. Folga do cabo do acelerador
U5WMP4P0.book Page 12 Wednesday, July 11, 2007 10:53 AM
