2007 YAMAHA XJR 1300 ECO mode

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11060
Vrijstandcontrolelampje “”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11120
Waarschuwingslampje olieniveau “”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.OPMERKING:Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knipperen
bij rijden op een helling of bij plotseling af-
remmen of optrekken, er is dan echter geensprake van een storing.
DAU11530
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha dealer het
zelfdiagnosesysteem te controleren. (Zie
pagina 3-5 voor uitleg over de werking van
het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch circuit te
testen.
DAU38620
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je controleert u door de sleutel naar “ON” te
draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. (Zie pagina 3-5 voor uitleg over de
werking van het zelfdiagnosesysteem.)
U5WMD4D0.book Page 4 Wednesday, July 11, 2007 11:27 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
ongeveer 3 seconden uit gaan. Vraag in dat
geval een Yamaha dealer het elektrisch cir-cuit te testen.
Klokweergave
De klok op tijd zetten:1. Draai de sleutel naar “ON”.
2. Houd de selectietoets en de resettoets
tegelijkertijd minstens twee seconden
lang ingedrukt.
3. Als de uuraanduiding begint te knippe-
ren, drukt u op de resettoets om de
uren in te stellen.
4. Druk op de selectietoets en de minu-
tenaanduiding zal gaan knipperen.
5. Druk op de resettoets om de minuten
in te stellen.6. Druk op de selectietoets en laat deze
dan los om de klok te starten.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, gaat het
waarschuwingslampje motorstoring bran-
den en geeft het kilometer/ritteller-display
een foutcode van twee cijfers aan.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem.
Als een van de circuits van het startblok-
keersysteem uitvalt, gaat het controlelamp-
je startblokkering knipperen en geeft het
display een foutcode van twee cijfers weer.
OPMERKING:Als het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.OPMERKING:Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
1. Klok
1. Weergave foutcode
U5WMD4D0.book Page 7 Wednesday, July 11, 2007 11:27 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
LET OP:
DCA11790
Wanneer het multifunctionele display
een foutcode aangeeft, moet het voer-
tuig zo spoedig mogelijk worden gecon-troleerd om motorschade te voorkomen.
Regelmodus voor de helderheid van het
display, de snelheidsmeter en de toeren-
teller
Met deze functie regelt u de helderheid, af-
gestemd op het aanwezige daglicht.
Om de helderheid in te stellen1. Draai de sleutel naar “OFF”.
2. Druk de selectietoets in en houd deze
ingedrukt.3. Draai de sleutel naar “ON”, wacht vijf
seconden en laat dan de selectietoets
los.
4. Druk op de resettoets om de gewenste
displayhelderheid te kiezen.
5. Druk op de selectietoets om het gese-
lecteerde helderheidsniveau te beves-
tigen.
DAU12331
Antidiefstal-alarmsysteem (op-
tie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
1. Resettoets
2. Selectietoets
3. BrandstofniveaumeterU5WMD4D0.book Page 8 Wednesday, July 11, 2007 11:27 AM

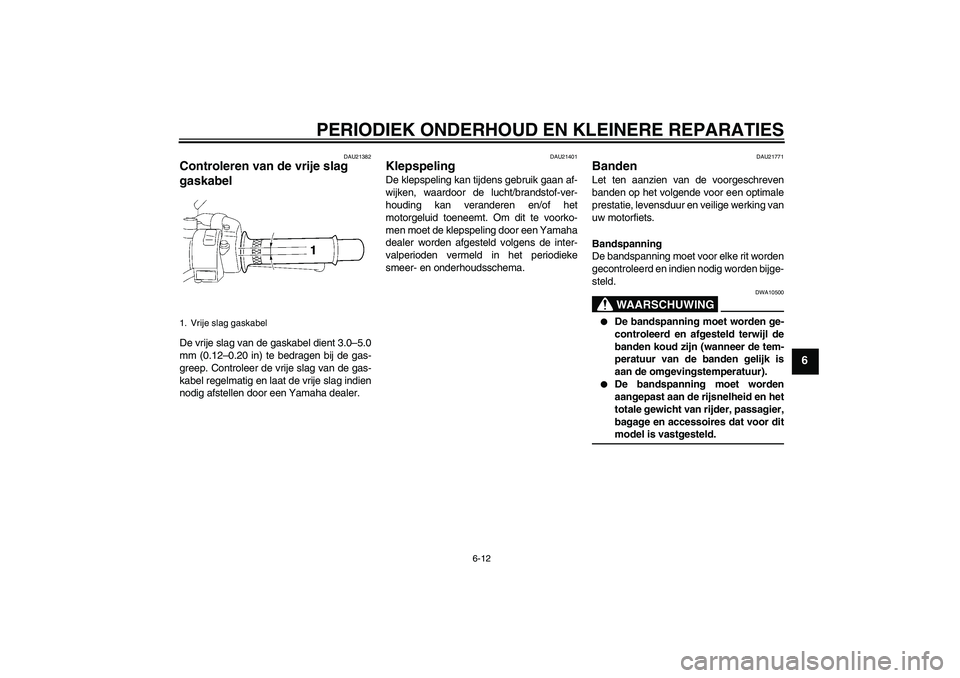

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
6
DAU21382
Controleren van de vrije slag
gaskabel De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21771
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING
DWA10500


De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
1. Vrije slag gaskabel
U5WMD4D0.book Page 12 Wednesday, July 11, 2007 11:27 AM

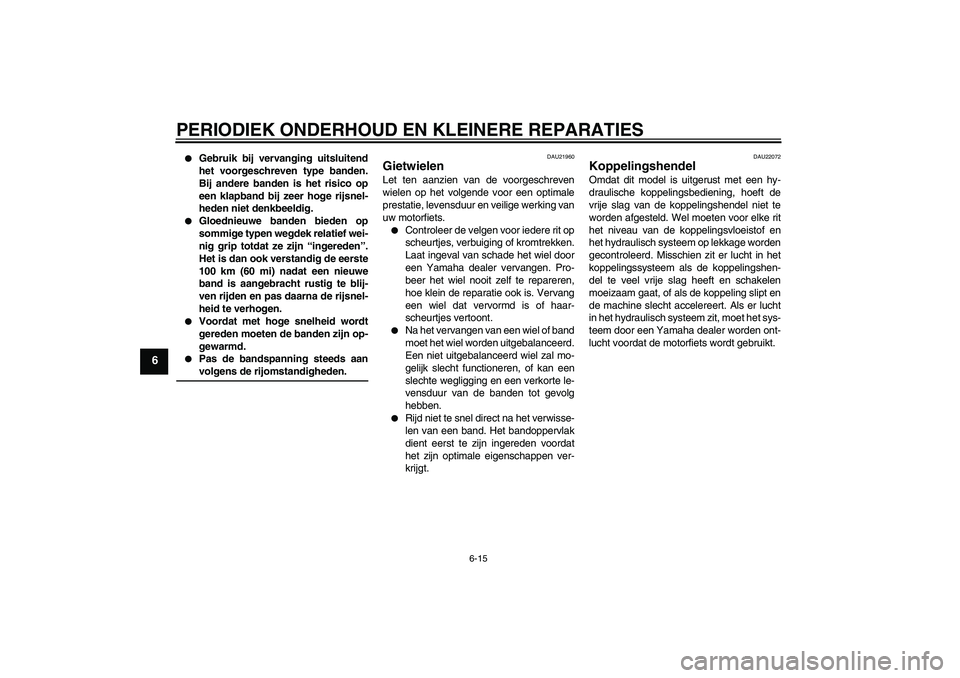

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
6


Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.


Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.


Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.


Pas de bandspanning steeds aanvolgens de rijomstandigheden.
DAU21960
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren, of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU22072
Koppelingshendel Omdat dit model is uitgerust met een hy-
draulische koppelingsbediening, hoeft de
vrije slag van de koppelingshendel niet te
worden afgesteld. Wel moeten voor elke rit
het niveau van de koppelingsvloeistof en
het hydraulisch systeem op lekkage worden
gecontroleerd. Misschien zit er lucht in het
koppelingssysteem als de koppelingshen-
del te veel vrije slag heeft en schakelen
moeizaam gaat, of als de koppeling slipt en
de machine slecht accelereert. Als er lucht
in het hydraulisch systeem zit, moet het sys-
teem door een Yamaha dealer worden ont-
lucht voordat de motorfiets wordt gebruikt.
U5WMD4D0.book Page 15 Wednesday, July 11, 2007 11:27 AM

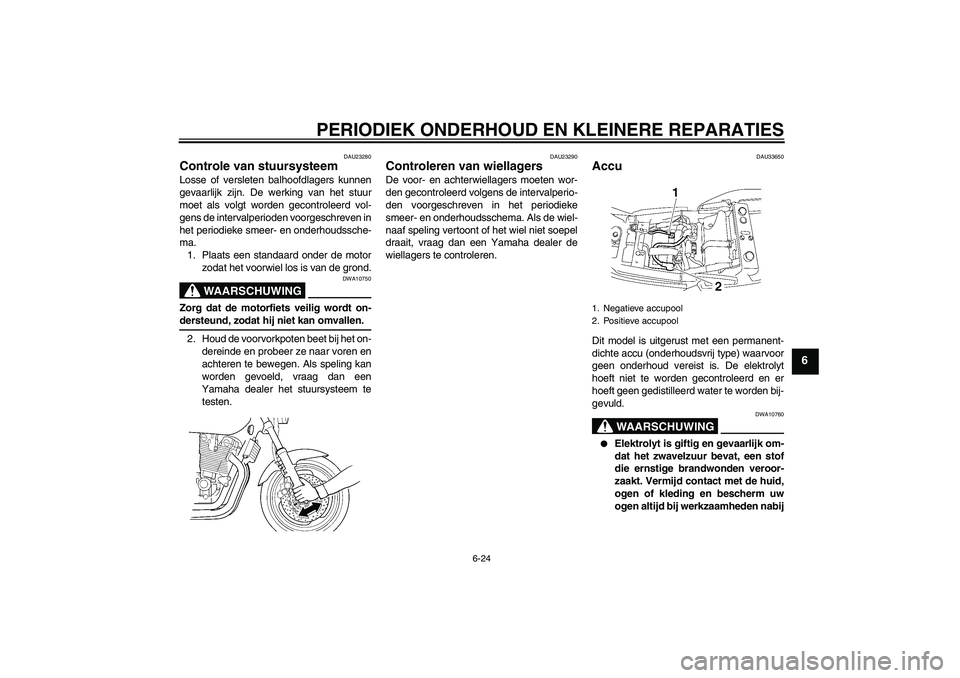

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
6
DAU23280
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
WAARSCHUWING
DWA10750
Zorg dat de motorfiets veilig wordt on-dersteund, zodat hij niet kan omvallen.
2. Houd de voorvorkpoten beet bij het on-
dereinde en probeer ze naar voren en
achteren te bewegen. Als speling kan
worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU33650
Accu Dit model is uitgerust met een permanent-
dichte accu (onderhoudsvrij type) waarvoor
geen onderhoud vereist is. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
1. Negatieve accupool
2. Positieve accupool
U5WMD4D0.book Page 24 Wednesday, July 11, 2007 11:27 AM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2175 mm (85.6 in)
Totale breedte:
765 mm (30.1 in)
Totale hoogte:
1115 mm (43.9 in)
Zadelhoogte:
795 mm (31.3 in)
Wielbasis:
1500 mm (59.1 in)
Grondspeling:
125 mm (4.92 in)
Kleinste draaicirkel:
2800 mm (110.2 in)Gewicht:Incl. olie en brandstof:
245.0 kg (540 lb)Motor:Type motor:
Luchtgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
1251.0 cm³
Boring × slag:
79.0 × 63.8 mm (3.11 × 2.51 in)
Compressieverhouding:
9.70 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Met vervanging van oliefilterelement:
3.15 L (3.33 US qt) (2.77 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
21.0 L (5.55 US gal) (4.62 Imp.gal)
Hoeveelheid reservebrandstof:
4.5 L (1.19 US gal) (0.99 Imp.gal)
Brandstofinjectie:Gasklephuis:
Fabrikant:
MIKUNI
Type/hoeveelheid:
ACW34/2Bougie(s):Fabrikant/model:
NGK/DPR8EA-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
98/56 (1.750)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
38/17 (2.235)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
40/14 (2.857)
2e:
36/18 (2.000)
3e:
33/21 (1.571)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5WMD4D0.book Page 1 Wednesday, July 11, 2007 11:27 AM
