2007 YAMAHA XJR 1300 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

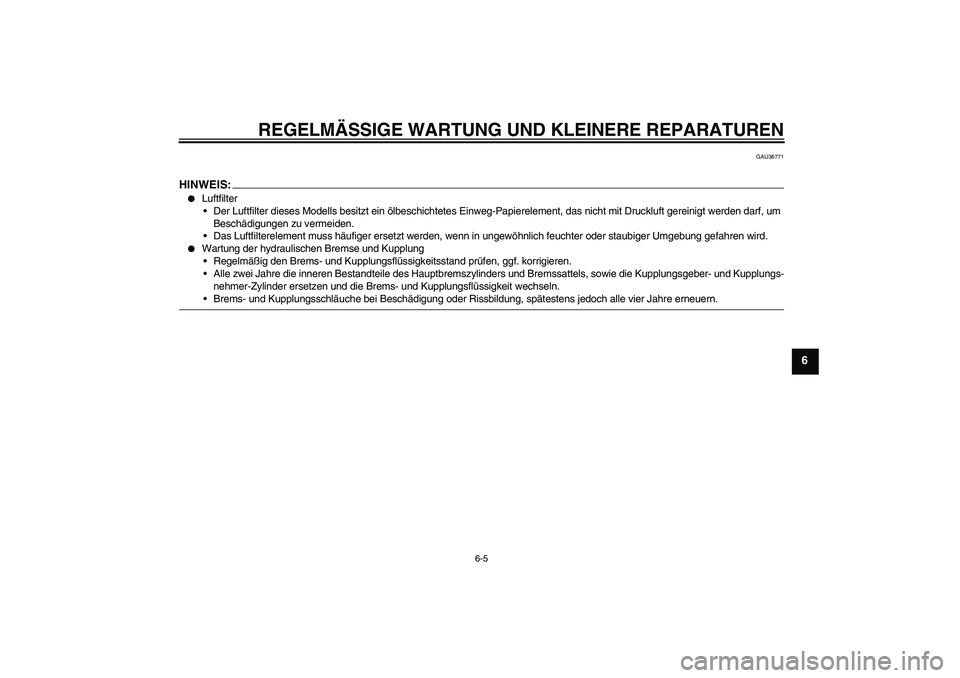

6-5
6
GAU36771
HINWEIS:

Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.


Wartung der hydraulischen Bremse und Kupplung
Regelmäßig den Brems- und Kupplungsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bestandteile des Hauptbremszylinders und Bremssattels, sowie die Kupplungsgeber- und Kupplungs-
nehmer-Zylinder ersetzen und die Brems- und Kupplungsflüssigkeit wechseln.Brems- und Kupplungsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U5WMG4G0.book Page 5 Tuesday, July 10, 2007 1:37 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

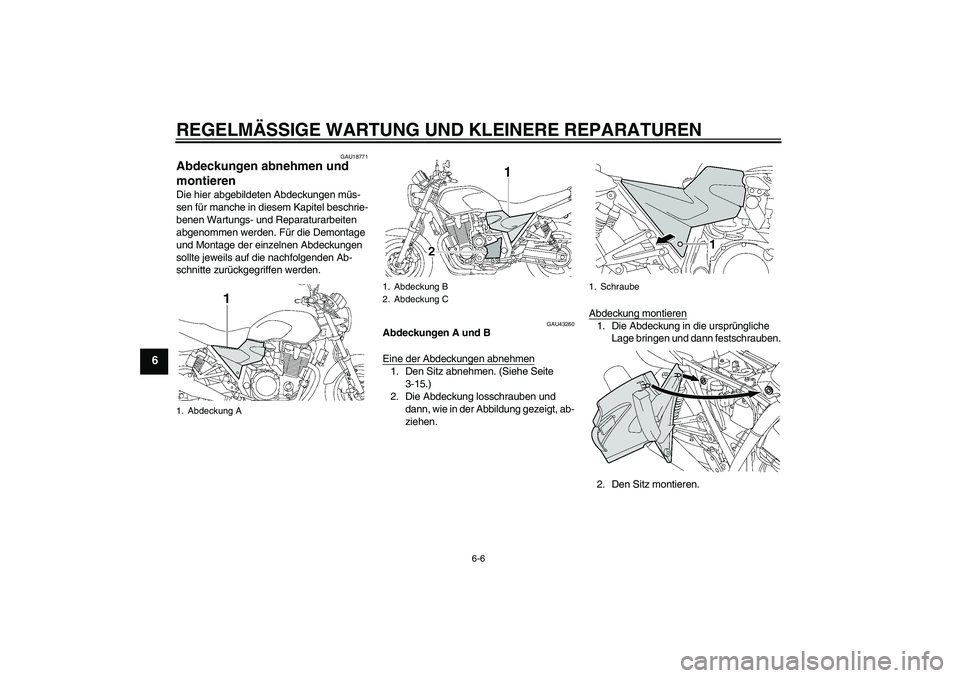

6-6
6
GAU18771
Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU43260
Abdeckungen A und B
Eine der Abdeckungen abnehmen1. Den Sitz abnehmen. (Siehe Seite
3-15.)
2. Die Abdeckung losschrauben und
dann, wie in der Abbildung gezeigt, ab-
ziehen.Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.
2. Den Sitz montieren.
1. Abdeckung A
1. Abdeckung B
2. Abdeckung C
1. Schraube
U5WMG4G0.book Page 6 Tuesday, July 10, 2007 1:37 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

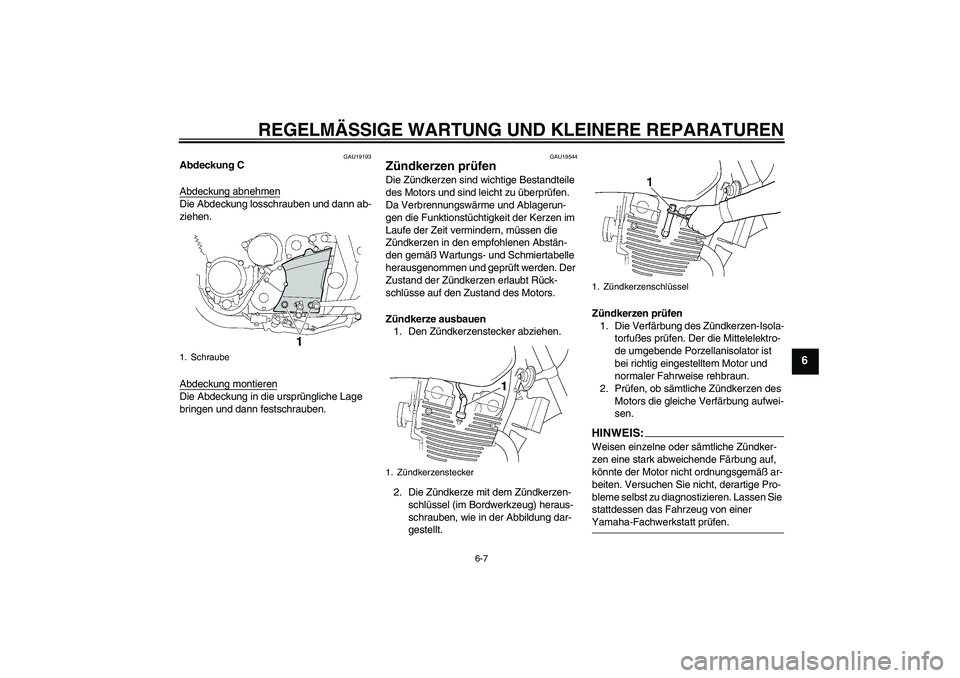

6-7
6
GAU19193
Abdeckung C
Abdeckung abnehmenDie Abdeckung losschrauben und dann ab-
ziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19544
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sind leicht zu überprüfen.
Da Verbrennungswärme und Ablagerun-
gen die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
herausgenommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:Weisen einzelne oder sämtliche Zündker-
zen eine stark abweichende Färbung auf,
könnte der Motor nicht ordnungsgemäß ar-
beiten. Versuchen Sie nicht, derartige Pro-
bleme selbst zu diagnostizieren. Lassen Sie
stattdessen das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
1. Schraube
1. Zündkerzenstecker
1. Zündkerzenschlüssel
U5WMG4G0.book Page 7 Tuesday, July 10, 2007 1:37 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

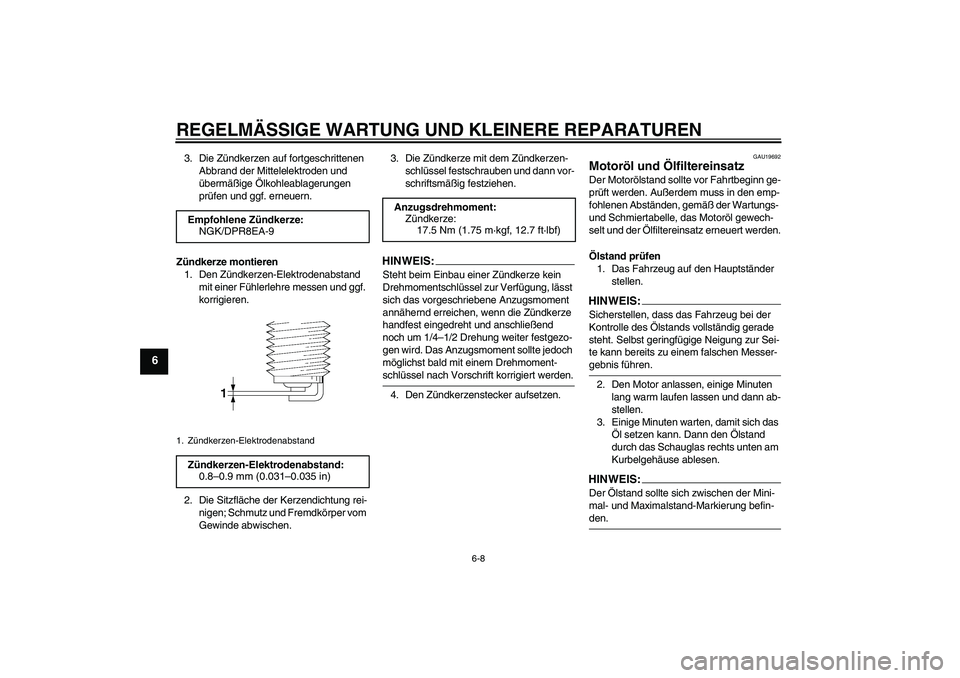

6-8
6
3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
GAU19692
Motoröl und Ölfiltereinsatz Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß der Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.HINWEIS:Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den. Empfohlene Zündkerze:
NGK/DPR8EA-9
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsdrehmoment:
Zündkerze:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5WMG4G0.book Page 8 Tuesday, July 10, 2007 1:37 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

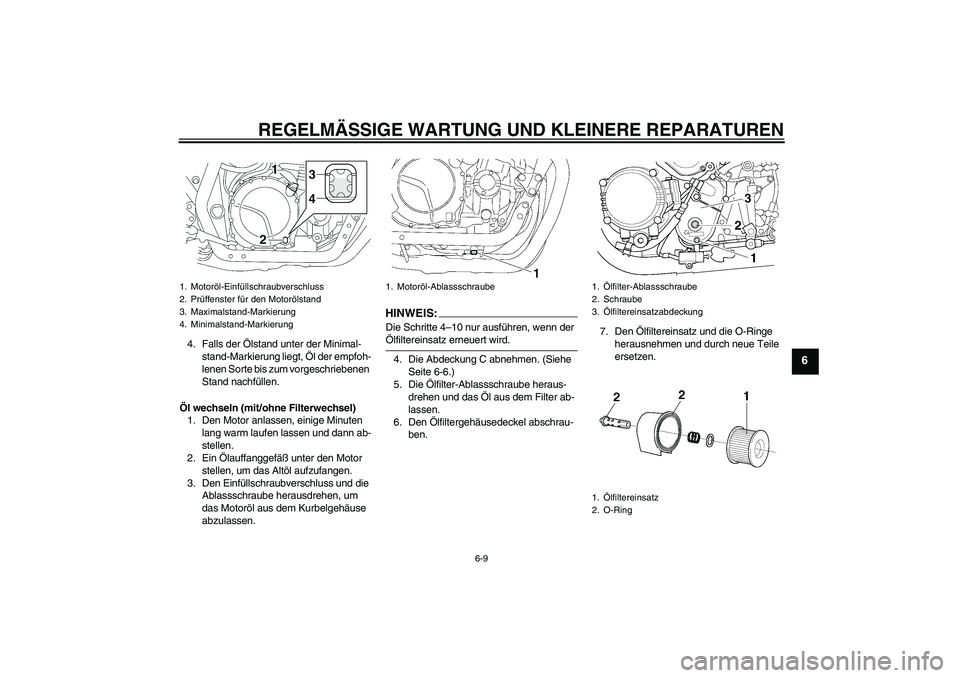

6-9
6
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.
HINWEI
S:
Die Schritte 4–10 nur ausführen, wenn der Ölfiltereinsatz erneuert wird.
4. Die Abdeckung C abnehmen. (Siehe
Seite 6-6.)
5. Die Ölfilter-Ablassschraube heraus-
drehen und das Öl aus dem Filter ab-
lassen.
6. Den Ölfiltergehäusedeckel abschrau-
ben.7. Den Ölfiltereinsatz und die O-Ringe
herausnehmen und durch neue Teile
ersetzen.
1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1. Motoröl-Ablassschraube
1.Ölfilter-Ablassschraube
2. Schraube
3.Ölfiltereinsatzabdeckung
1.Ölfiltereinsatz
2. O-Ring
U5WMG4G0.book Page 9 Tuesday, July 10, 2007 1:37 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

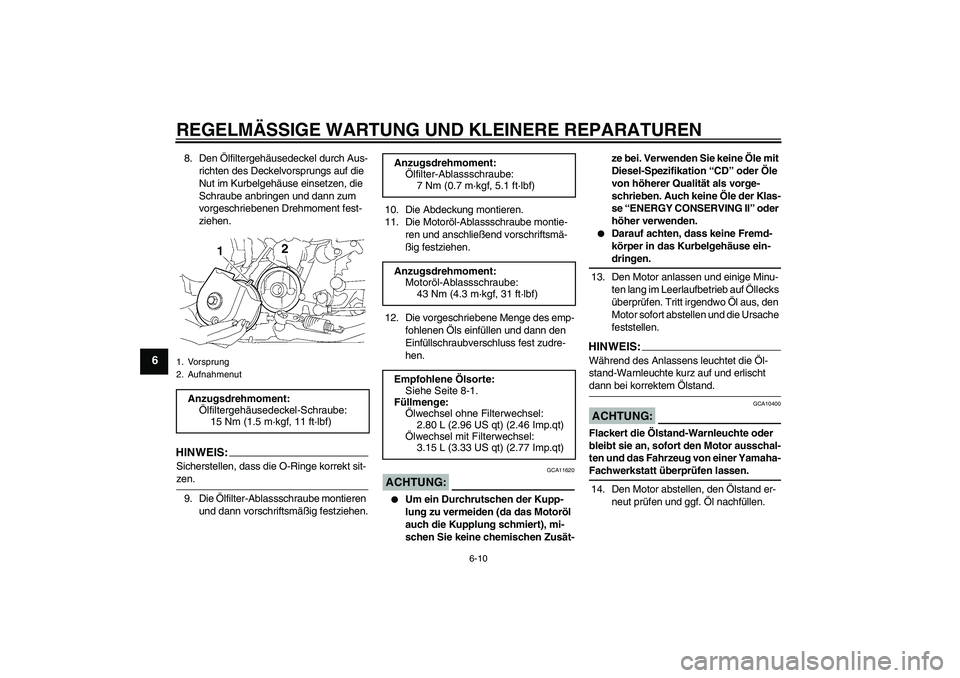

6-10
6
8. Den Ölfiltergehäusedeckel durch Aus-
richten des Deckelvorsprungs auf die
Nut im Kurbelgehäuse einsetzen, die
Schraube anbringen und dann zum
vorgeschriebenen Drehmoment fest-
ziehen.HINWEIS:Sicherstellen, dass die O-Ringe korrekt sit-zen.
9. Die Ölfilter-Ablassschraube montieren
und dann vorschriftsmäßig festziehen.10. Die Abdeckung montieren.
11. Die Motoröl-Ablassschraube montie-
ren und anschließend vorschriftsmä-
ßig festziehen.
12. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
ACHTUNG:
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
13. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
HINWEIS:Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt dann bei korrektem Ölstand.ACHTUNG:
GCA10400
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, sofort den Motor ausschal-
ten und das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen lassen.
14. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
1. Vorsprung
2. AufnahmenutAnzugsdrehmoment:
Ölfiltergehäusedeckel-Schraube:
15 Nm (1.5 m·kgf, 11 ft·lbf)
Anzugsdrehmoment:
Ölfilter-Ablassschraube:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ölwechsel ohne Filterwechsel:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Ölwechsel mit Filterwechsel:
3.15 L (3.33 US qt) (2.77 Imp.qt)
U5WMG4G0.book Page 10 Tuesday, July 10, 2007 1:37 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
GAU43450
Luftfiltereinsatz wechseln und
Ablassschlauch reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
Außerdem muss der Luftfiltergehäuse-Ab-
lassschlauch häufig kontrolliert und ggf. ge-
reinigt werden.
Luftfiltereinsatz ersetzen
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-6.)
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.
3. Den Luftfiltereinsatz herausziehen.4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG:
GCA10480


Es ist sicherzustellen, dass der
Luftfiltereinsatz richtig im Luftfilter-
gehäuse sitzt.


Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
6. Die Abdeckung montieren.Luftfiltergehäuse-Ablassschlauch reini-
gen
1. Den Schlauch an der Vorderseite des
Luftfiltergehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
1. Prüfschlauch des Luftfilters
U5WMG4G0.book Page 11 Tuesday, July 10, 2007 1:37 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

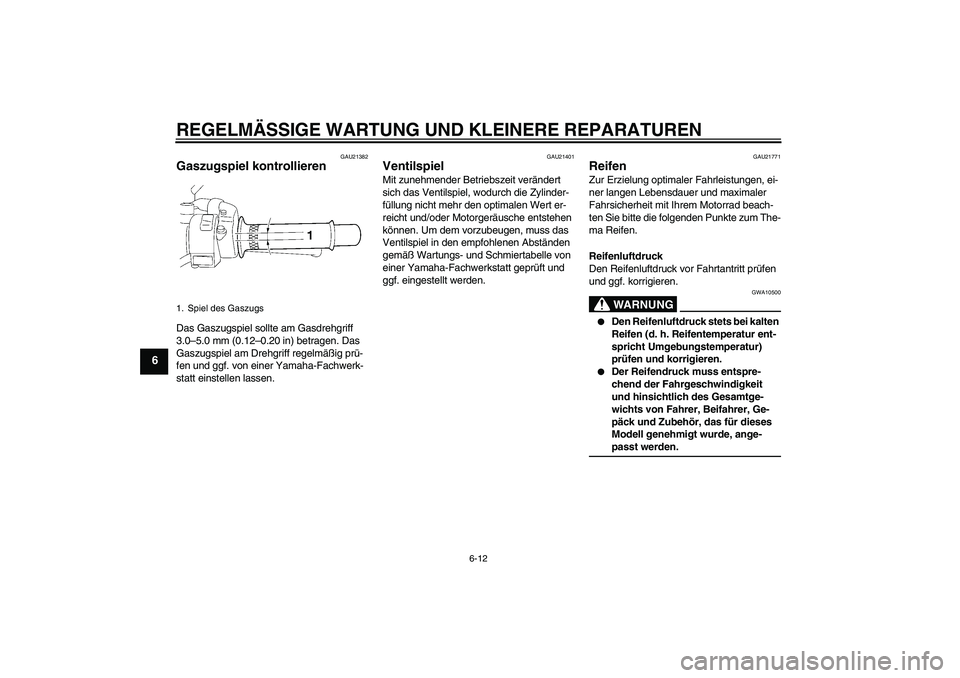

6-12
6
GAU21382
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21771
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA10500


Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-passt werden.
1. Spiel des GaszugsU5WMG4G0.book Page 12 Tuesday, July 10, 2007 1:37 PM
