WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15980
WARNUNG
GWA10870


Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Wen-
den Sie sich bezüglich Steuerungs-
vorrichtungen oder Funktionen, die
Sie nicht gründlich verstehen, an
eine Yamaha-Fachwerkstatt.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen oder laufen lassen. Auspuffga-
se sind giftig und wenn sie eingeat-
met werden, können sie innerhalb
kürzester Zeit zu Bewusstlosigkeit
und zum Tod führen. Stellen Sie zu
jeder Zeit ausreichende Belüftung
sicher.


Aus Sicherheitsgründen den Motor
nur mit ausgeklapptem Hauptstän-der starten.

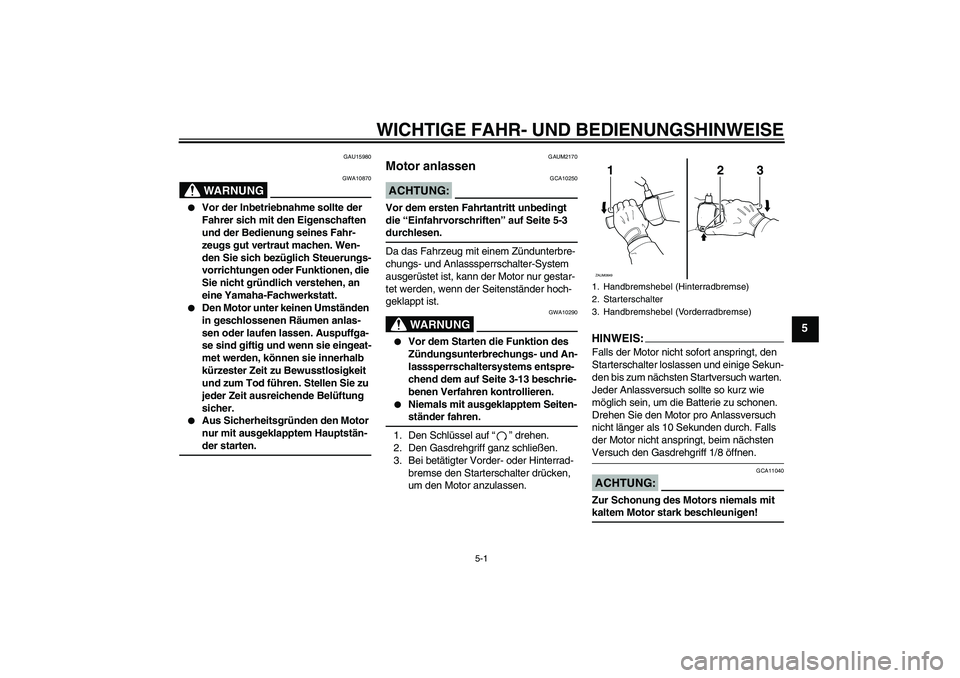

GAUM2170
Motor anlassen ACHTUNG:
GCA10250
Vor dem ersten Fahrtantritt unbedingt
die “Einfahrvorschriften” auf Seite 5-3 durchlesen.
Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn der Seitenständer hoch-
geklappt ist.
WARNUNG
GWA10290


Vor dem Starten die Funktion des
Zündungsunterbrechungs- und An-
lasssperrschaltersystems entspre-
chend dem auf Seite 3-13 beschrie-
benen Verfahren kontrollieren.


Niemals mit ausgeklapptem Seiten-ständer fahren.
1. Den Schlüssel auf “” drehen.
2. Den Gasdrehgriff ganz schließen.
3. Bei betätigter Vorder- oder Hinterrad-
bremse den Starterschalter drücken,
um den Motor anzulassen.
HINWEIS:Falls der Motor nicht sofort anspringt, den
Starterschalter loslassen und einige Sekun-
den bis zum nächsten Startversuch warten.
Jeder Anlassversuch sollte so kurz wie
möglich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassversuch
nicht länger als 10 Sekunden durch. Falls
der Motor nicht anspringt, beim nächsten Versuch den Gasdrehgriff 1/8 öffnen.ACHTUNG:
GCA11040
Zur Schonung des Motors niemals mit kaltem Motor stark beschleunigen!1. Handbremshebel (Hinterradbremse)
2. Starterschalter
3. Handbremshebel (Vorderradbremse)
123
ZAUM0649

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
GAU16760
Anfahren HINWEIS:Lassen Sie den Motor vor dem Anfahren warm laufen.
1. Während Sie mit der linken Hand den
Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, den Motorroller vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel
einstellen.
3. Den Blinkerschalter betätigen.
4. Den Verkehr beobachten und, wenn
die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
5. Den Blinker ausschalten.

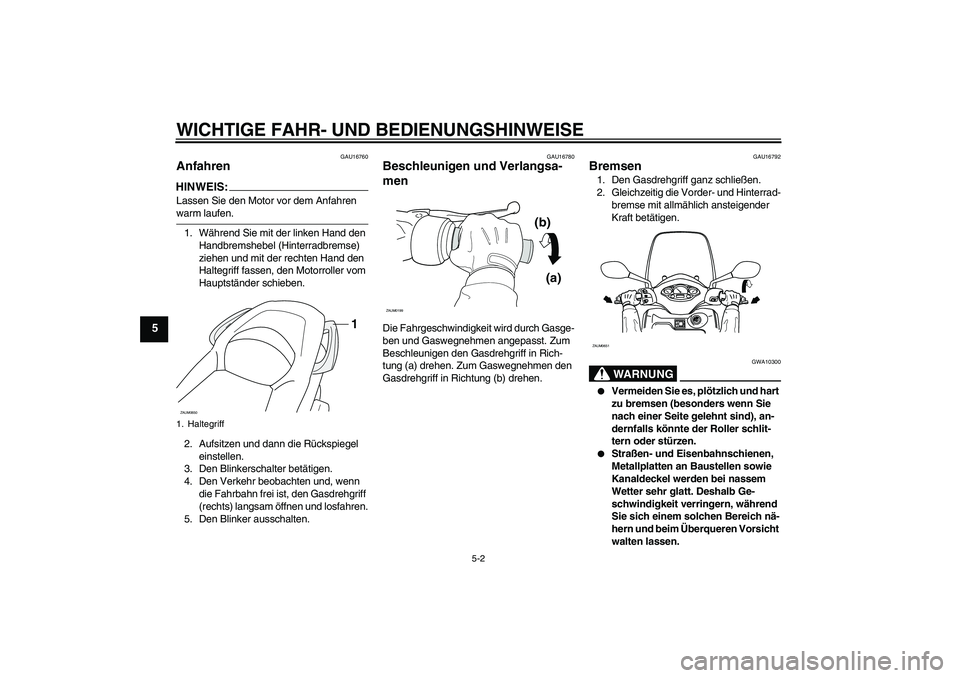

GAU16780
Beschleunigen und Verlangsa-
men Die Fahrgeschwindigkeit wird durch Gasge-
ben und Gaswegnehmen angepasst. Zum
Beschleunigen den Gasdrehgriff in Rich-
tung (a) drehen. Zum Gaswegnehmen den
Gasdrehgriff in Richtung (b) drehen.
GAU16792
Bremsen 1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinterrad-
bremse mit allmählich ansteigender
Kraft betätigen.
WARNUNG
GWA10300


Vermeiden Sie es, plötzlich und hart
zu bremsen (besonders wenn Sie
nach einer Seite gelehnt sind), an-
dernfalls könnte der Roller schlit-
tern oder stürzen.


Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Deshalb Ge-
schwindigkeit verringern, während
Sie sich einem solchen Bereich nä-
hern und beim Überqueren Vorsicht
walten lassen.
1. Haltegriff
1
ZAUM0650
(b)
(a)
ZAUM0199
PUSHOPEN
ZAUM0651

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5

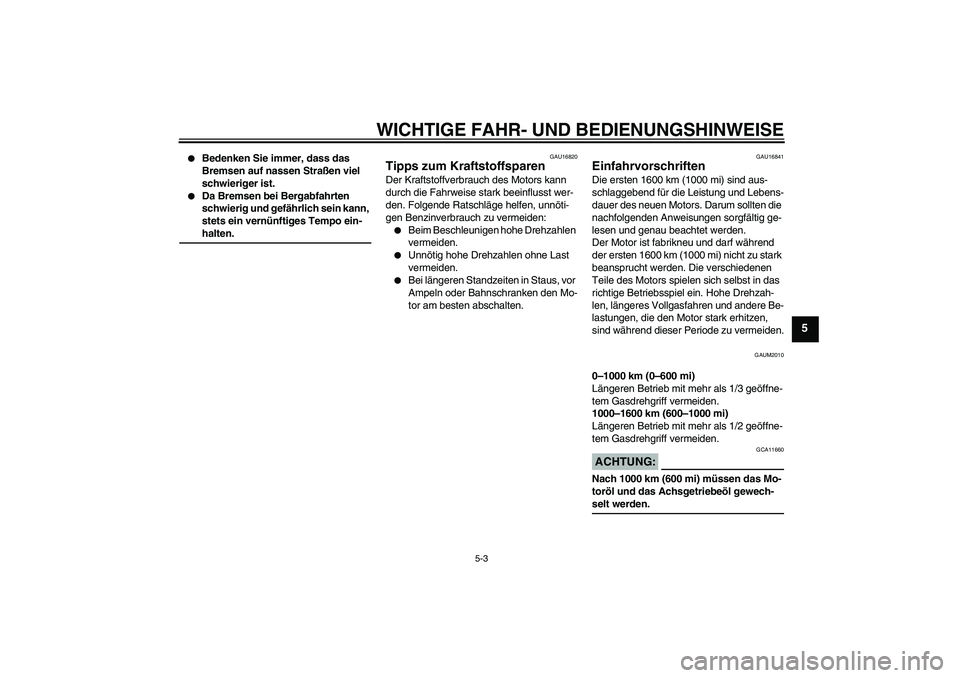

Bedenken Sie immer, dass das
Bremsen auf nassen Straßen viel
schwieriger ist.


Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein kann,
stets ein vernünftiges Tempo ein-halten.
GAU16820
Tipps zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:

Beim Beschleunigen hohe Drehzahlen
vermeiden.


Unnötig hohe Drehzahlen ohne Last
vermeiden.


Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAUM2010
0–1000 km (0–600 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden.
1000–1600 km (600–1000 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden.ACHTUNG:
GCA11660
Nach 1000 km (600 mi) müssen das Mo-
toröl und das Achsgetriebeöl gewech-selt werden.

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5

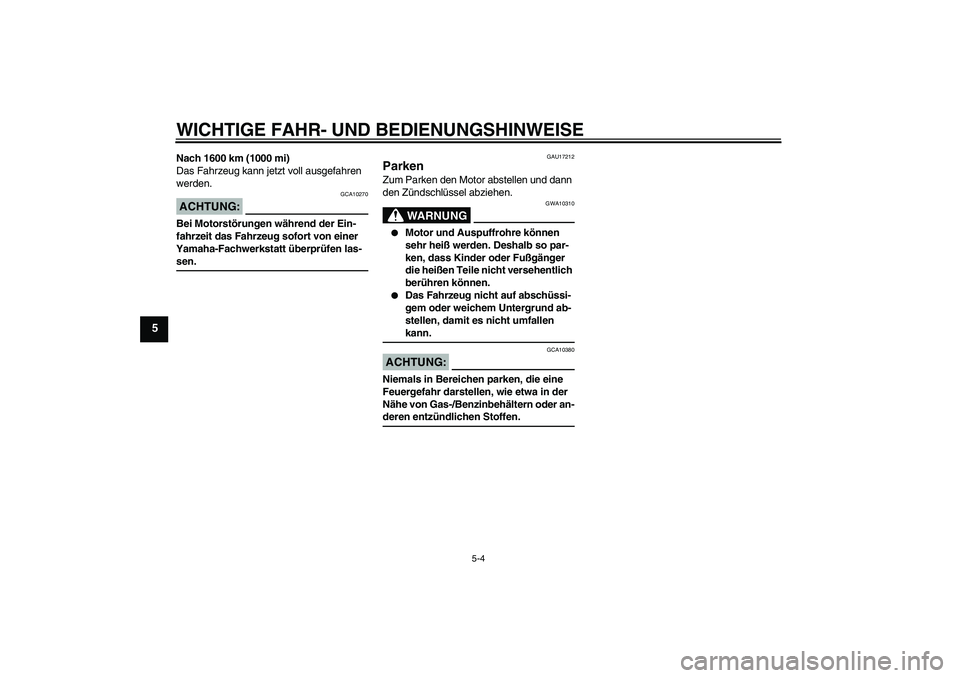

Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.ACHTUNG:
GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
GAU17212
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10310


Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.


Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen kann.
ACHTUNG:
GCA10380
Niemals in Bereichen parken, die eine
Feuergefahr darstellen, wie etwa in der
Nähe von Gas-/Benzinbehältern oder an-deren entzündlichen Stoffen.

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-1
6

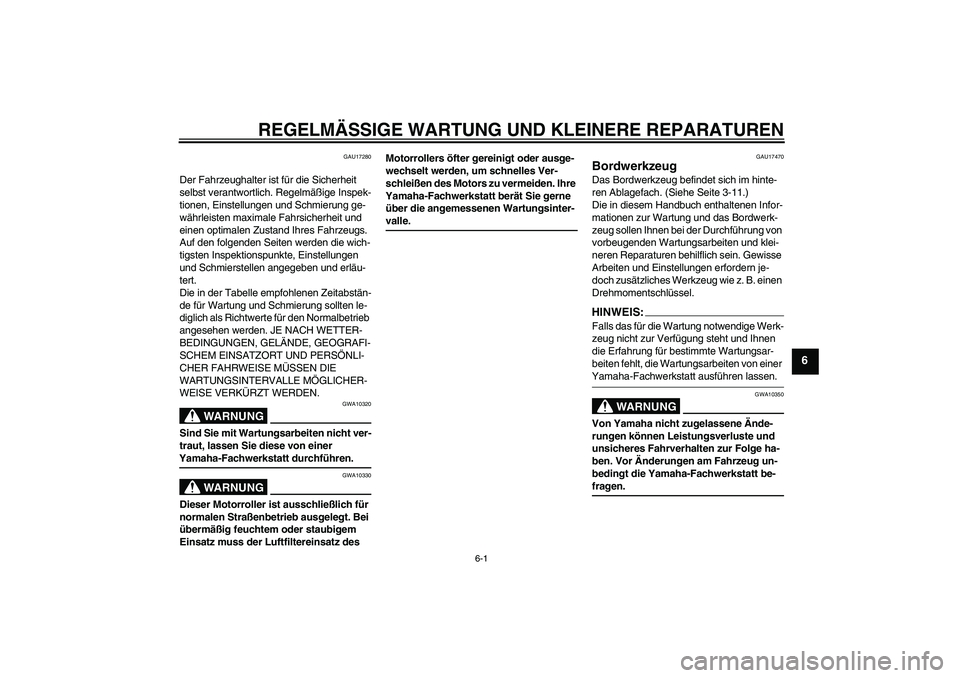

GAU17280
Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND PERSÖNLI-
CHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLICHER-
WEISE VERKÜRZT WERDEN.
WARNUNG
GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
traut, lassen Sie diese von einer Yamaha-Fachwerkstatt durchführen.
WARNUNG
GWA10330
Dieser Motorroller ist ausschließlich für
normalen Straßenbetrieb ausgelegt. Bei
übermäßig feuchtem oder staubigem
Einsatz muss der Luftfiltereinsatz des Motorrollers öfter gereinigt oder ausge-
wechselt werden, um schnelles Ver-
schleißen des Motors zu vermeiden. Ihre
Yamaha-Fachwerkstatt berät Sie gerne
über die angemessenen Wartungsinter-
valle.
GAU17470
Bordwerkzeug Das Bordwerkzeug befindet sich im hinte-
ren Ablagefach. (Siehe Seite 3-11.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEIS:Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG
GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt be-fragen.

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU17707

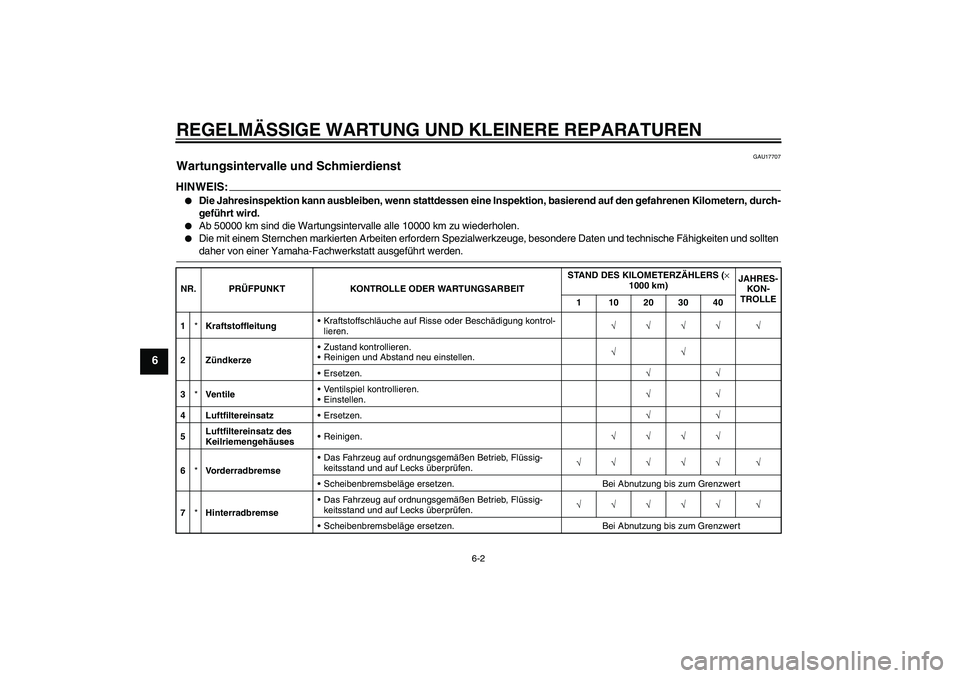

Wartungsintervalle und Schmierdienst HINWEIS:

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.


Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
1*KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung kontrol-
lieren.√√√√ √
2ZündkerzeZustand kontrollieren.
Reinigen und Abstand neu einstellen.√√
Ersetzen.√√
3*Ve n ti leVentilspiel kontrollieren.
Einstellen.√√
4 LuftfiltereinsatzErsetzen.√√
5Luftfiltereinsatz des
KeilriemengehäusesReinigen.√√√√
6*VorderradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7*HinterradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6

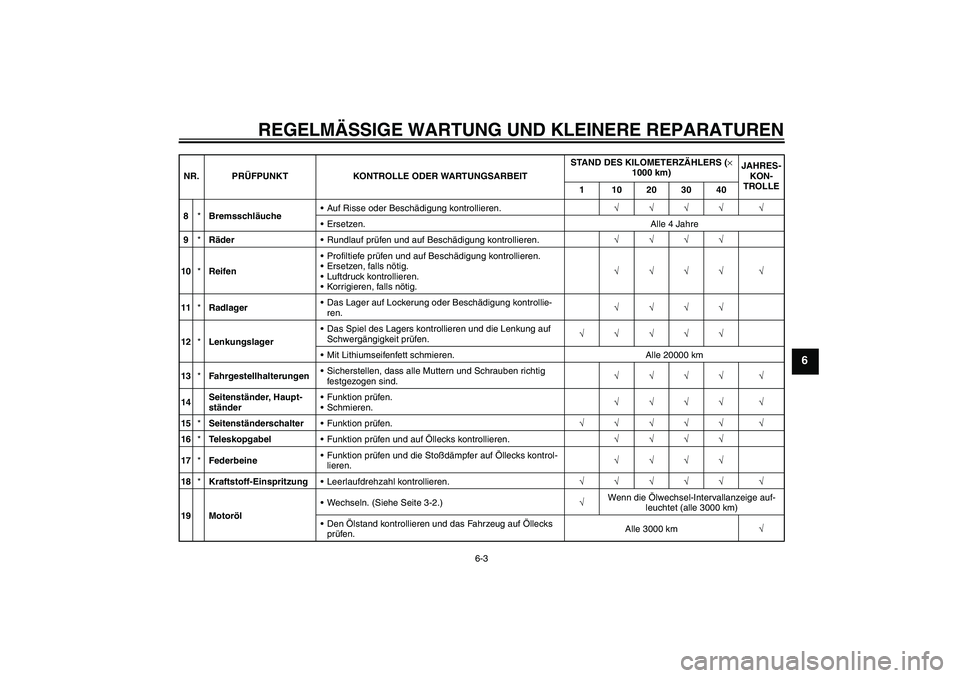

8*BremsschläucheAuf Risse oder Beschädigung kontrollieren.√√√√ √
Ersetzen. Alle 4 Jahre
9*RäderRundlauf prüfen und auf Beschädigung kontrollieren.√√√√
10*ReifenProfiltiefe prüfen und auf Beschädigung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√ √
11*RadlagerDas Lager auf Lockerung oder Beschädigung kontrollie-
ren.√√√√
12*LenkungslagerDas Spiel des Lagers kontrollieren und die Lenkung auf
Schwergängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km
13*FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig
festgezogen sind.√√√√ √
14Seitenständer, Haupt-
ständerFunktion prüfen.
Schmieren.√√√√ √
15*SeitenständerschalterFunktion prüfen.√√√√√ √
16*TeleskopgabelFunktion prüfen und auf Öllecks kontrollieren.√√√√
17*FederbeineFunktion prüfen und die Stoßdämpfer auf Öllecks kontrol-
lieren.√√√√
18*Kraftstoff-EinspritzungLeerlaufdrehzahl kontrollieren.√√√√√ √
19 MotorölWechseln. (Siehe Seite 3-2.)√Wenn die Ölwechsel-Intervallanzeige auf-
leuchtet (alle 3000 km)
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen.Alle 3000 km√ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
GAU18670
HINWEIS:

Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.


Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.

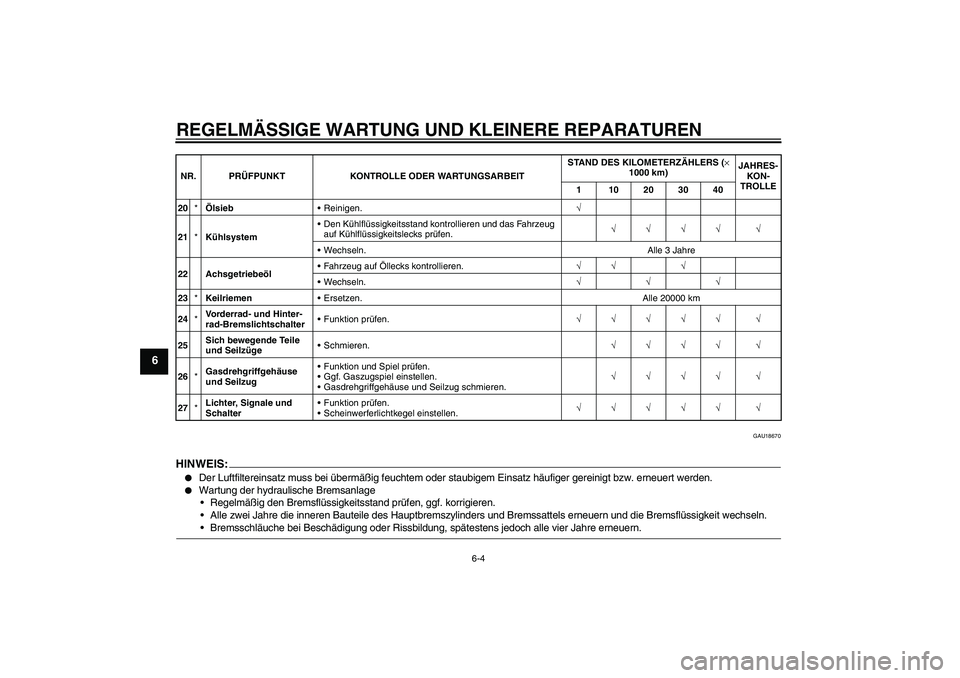

20*ÖlsiebReinigen.√
21*KühlsystemDen Kühlflüssigkeitsstand kontrollieren und das Fahrzeug
auf Kühlflüssigkeitslecks prüfen.√√√√ √
Wechseln. Alle 3 Jahre
22 AchsgetriebeölFahrzeug auf Öllecks kontrollieren.√√ √
Wechseln.√√√
23*KeilriemenErsetzen. Alle 20000 km
24*Vorderrad- und Hinter-
rad-BremslichtschalterFunktion prüfen.√√√√√ √
25Sich bewegende Teile
und SeilzügeSchmieren.√√√√ √
26*Gasdrehgriffgehäuse
und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug schmieren.√√√√ √
27*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√ √ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
