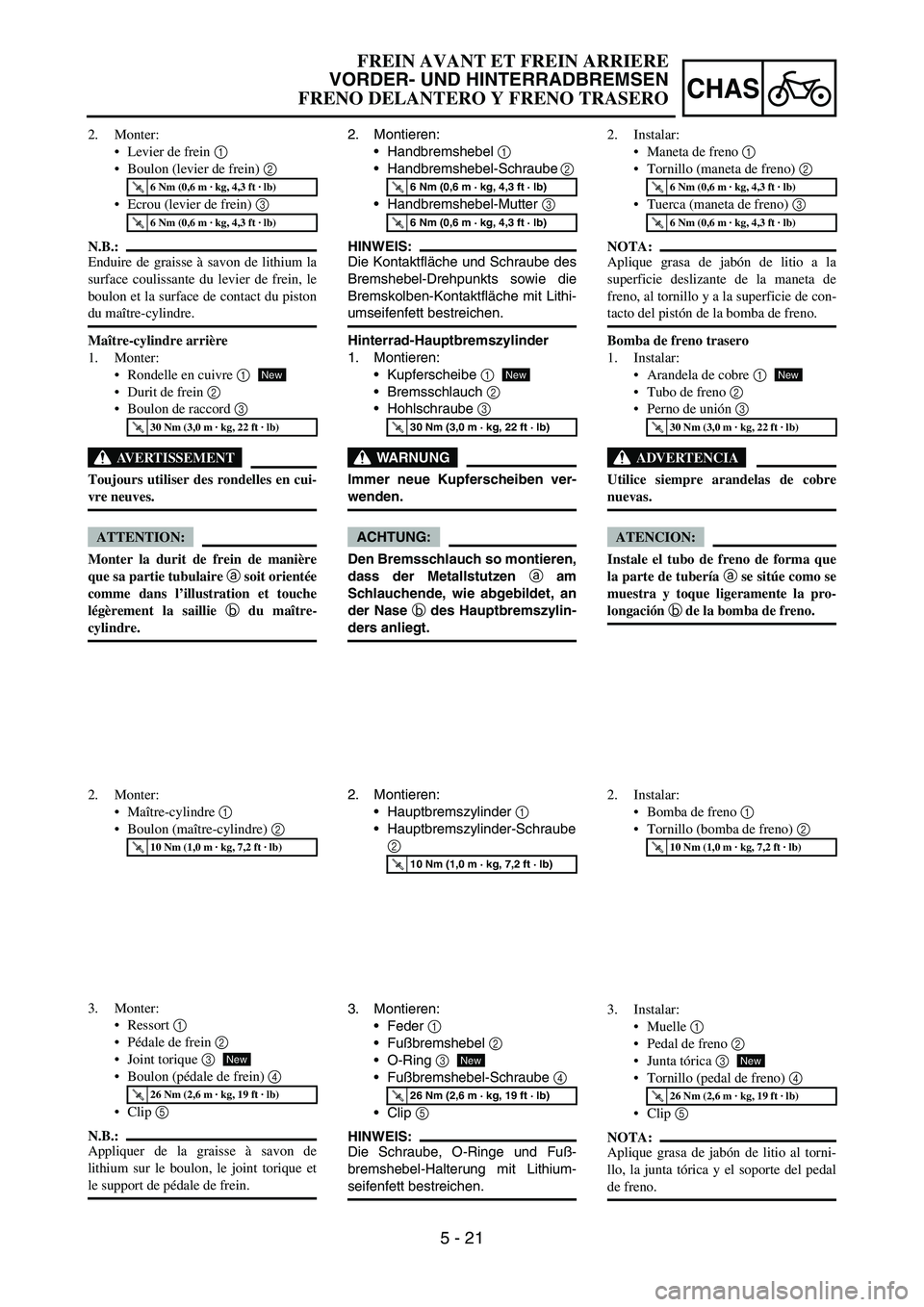

2007 YAMAHA WR 450F USB

5 - 21
CHAS
2. Montieren:
Handbremshebel
1
Handbremshebel-Schraube
2
Handbremshebel-Mutter
3
HINWEIS:
Die Kontaktfläche und Schraube des
Bremshebel-Drehpunkts sowie die
Bremskolben-Kontaktfläche mit Lithi-
umseifenfett bestreichen.
Hinterrad-Hauptbremszylinder
1. Montieren:
Kupferscheibe
1
Bremsschlauch
2
Hohlschraube
3
WARNUNG
Immer neue Kupferscheiben ver-
wenden.
ACHTUNG:
Den Bremsschlauch so montieren,
dass der Metallstutzen a am
Schlauchende, wie abgebildet, an
der Nase b des Hauptbremszylin-
ders anliegt.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Montieren:
Hauptbremszylinder
1
Hauptbremszylinder-Schraube
2
3. Montieren:
Feder
1
Fußbremshebel
2
O-Ring
3
Fußbremshebel-Schraube
4
Clip
5
HINWEIS:
Die Schraube, O-Ringe und Fuß-
bremshebel-Halterung mit Lithium-
seifenfett bestreichen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
2. Monter:
Levier de frein 1
Boulon (levier de frein) 2
Ecrou (levier de frein) 3
N.B.:
Enduire de graisse à savon de lithium la
surface coulissante du levier de frein, le
boulon et la surface de contact du piston
du maître-cylindre.
Maître-cylindre arrière
1. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon de raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein de manière
que sa partie tubulaire a soit orientée
comme dans l’illustration et touche
légèrement la saillie b du maître-
cylindre.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Monter:
Maître-cylindre 1
Boulon (maître-cylindre) 2
3. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Clip 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le boulon, le joint torique et
le support de pédale de frein.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
2. Instalar:
Maneta de freno 1
Tornillo (maneta de freno) 2
Tuerca (maneta de freno) 3
NOTA:
Aplique grasa de jabón de litio a la
superficie deslizante de la maneta de
freno, al tornillo y a la superficie de con-
tacto del pistón de la bomba de freno.
Bomba de freno trasero
1. Instalar:
Arandela de cobre 1
Tubo de freno 2
Perno de unión 3
ADVERTENCIA
Utilice siempre arandelas de cobre
nuevas.
ATENCION:
Instale el tubo de freno de forma que
la parte de tubería a se sitúe como se
muestra y toque ligeramente la pro-
longación b de la bomba de freno.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Instalar:
Bomba de freno 1
Tornillo (bomba de freno) 2
3. Instalar:
Muelle 1
Pedal de freno 2
Junta tórica 3
Tornillo (pedal de freno) 4
Clip 5
NOTA:
Aplique grasa de jabón de litio al torni-
llo, la junta tórica y el soporte del pedal
de freno.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO DELANTERO Y FRENO TRASERO

5 - 22
CHAS
4. Montieren:
Stift
1
Beilagscheibe
2
Splint
3
HINWEIS:
Nach der Montage die Fußbremshe-
bel-Position kontrollieren. Siehe
unter “HINTERRADBREMSE EIN-
STELLEN” in KAPITEL 3.
New
Vorderrad-Bremsschlauch
1. Montieren:
Kupferscheibe
1
Bremsschlauch
2
Hohlschraube
3
WARNUNG
Immer neue Kupferscheiben ver-
wenden.
ACHTUNG:
Den Bremsschlauch so montieren,
dass der Metallstutzen a am
Schlauchende, wie abgebildet, an
der Nase b des Bremssattels
anliegt.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Montieren:
Bremsschlauch-Halterung
1
Schraube (Bremsschlauch-
Halterung)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Montieren:
Bremsschlauch-Halterung
1
Schraube (Bremsschlauch-
Halterung)
2
HINWEIS:
Die Oberkante
a der Brems-
schlauch-Halterung muss mit der
Farbmarkierung
b am Brems-
schlauch fluchten.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
4. Monter:
Goupille 1
Rondelle pleine 2
Goupille fendue 3
N.B.:
Après le montage, contrôler la hauteur
de pédale de frein. Se reporter à la sec-
tion “REGLAGE DU FREIN
ARRIERE” au CHAPITRE 3.
New
Durit de frein avant
1. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon de raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein de manière
que sa partie tubulaire a soit orientée
comme sur l’illustration et touche
légèrement la saillie b de l’étrier.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Monter:
Support de durit de frein 1
Boulon (support de durit de frein)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Support de durit de frein 1
Ecrou (support de durit de frein)
2
N.B.:
Aligner le haut a du support de durit de
frein avec la peinture b de la durit de
frein.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
4. Instalar:
Pasador 1
Arandela plana 2
Pasador hendido 3
NOTA:
Después de instalarlo, compruebe la
altura del pedal de freno. Consulte el
apartado “AJUSTE DEL FRENO TRA-
SERO”del CAPÍTULO 3.
New
Tubo de freno delantero
1. Instalar:
Arandela de cobre 1
Tubo de freno 2
Perno de unión 3
ADVERTENCIA
Utilice siempre arandelas de cobre
nuevas.
ATENCION:
Instale el tubo de freno de forma que
la parte de tubería a se sitúe como se
muestra y toque ligeramente la pro-
longación b de la pinza.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Instalar:
Soporte del tubo de freno 1
Tornillo (soporte del tubo de
freno) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Instalar:
Soporte del tubo de freno 1
Tuerca (soporte del tubo de
freno) 2
NOTA:
Alinee la parte superior a del soporte
del tubo de freno con la pintura b del
tubo.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO DELANTERO Y FRENO TRASERO

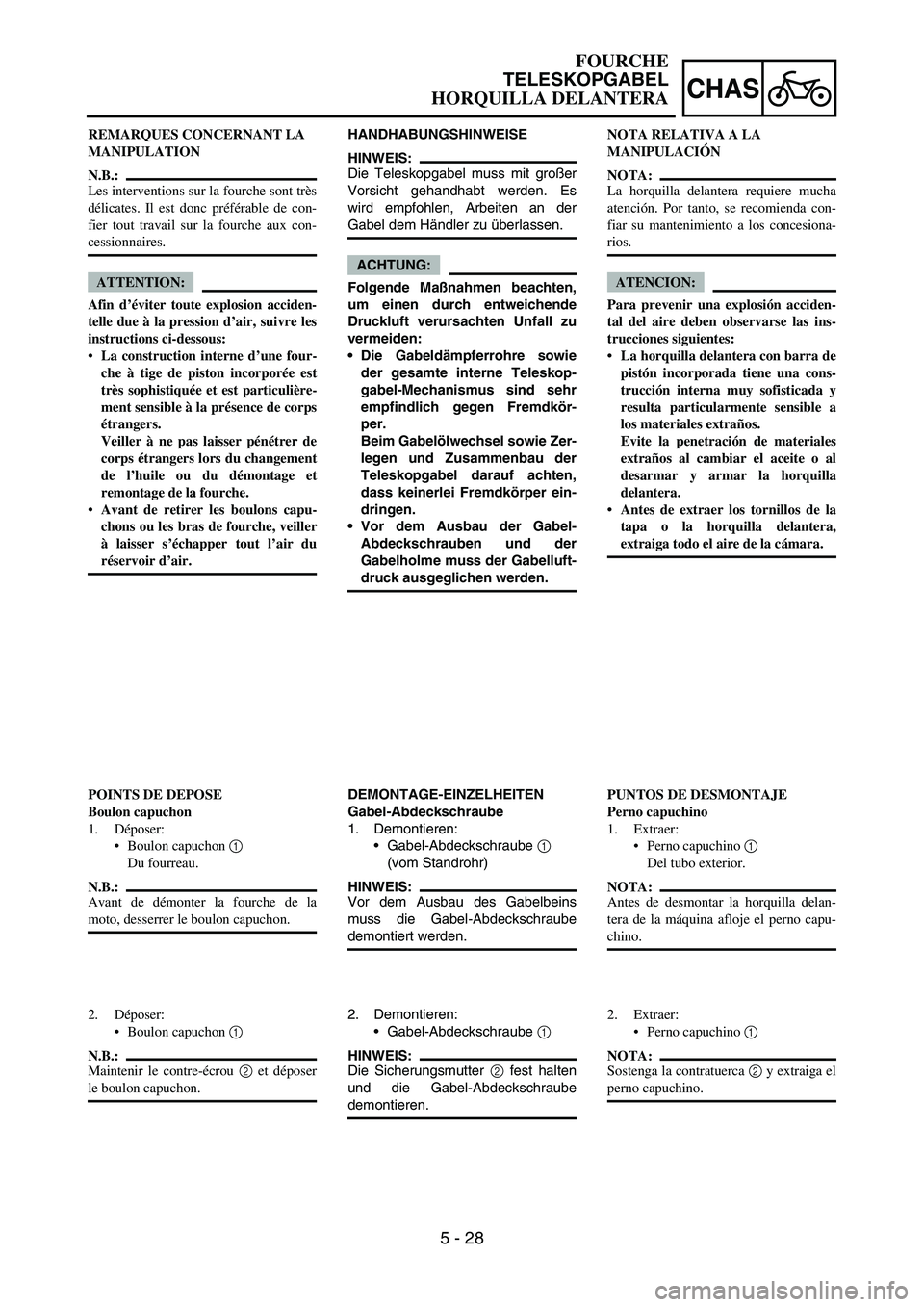

5 - 28
CHAS
HANDHABUNGSHINWEISE
HINWEIS:
Die Teleskopgabel muss mit großer
Vorsicht gehandhabt werden. Es
wird empfohlen, Arbeiten an der
Gabel dem Händler zu überlassen.
ACHTUNG:
Folgende Maßnahmen beachten,
um einen durch entweichende
Druckluft verursachten Unfall zu
vermeiden:
Die Gabeldämpferrohre sowie
der gesamte interne Teleskop-
gabel-Mechanismus sind sehr
empfindlich gegen Fremdkör-
per.
Beim Gabelölwechsel sowie Zer-
legen und Zusammenbau der
Teleskopgabel darauf achten,
dass keinerlei Fremdkörper ein-
dringen.
Vor dem Ausbau der Gabel-
Abdeckschrauben und der
Gabelholme muss der Gabelluft-
druck ausgeglichen werden.
DEMONTAGE-EINZELHEITEN
Gabel-Abdeckschraube
1. Demontieren:
Gabel-Abdeckschraube
1
(vom Standrohr)
HINWEIS:
Vor dem Ausbau des Gabelbeins
muss die Gabel-Abdeckschraube
demontiert werden.
2. Demontieren:
Gabel-Abdeckschraube
1
HINWEIS:
Die Sicherungsmutter
2 fest halten
und die Gabel-Abdeckschraube
demontieren. REMARQUES CONCERNANT LA
MANIPULATION
N.B.:
Les interventions sur la fourche sont très
délicates. Il est donc préférable de con-
fier tout travail sur la fourche aux con-
cessionnaires.
ATTENTION:
Afin d’éviter toute explosion acciden-
telle due à la pression d’air, suivre les
instructions ci-dessous:
La construction interne d’une four-
che à tige de piston incorporée est
très sophistiquée et est particulière-
ment sensible à la présence de corps
étrangers.
Veiller à ne pas laisser pénétrer de
corps étrangers lors du changement
de l’huile ou du démontage et
remontage de la fourche.
Avant de retirer les boulons capu-
chons ou les bras de fourche, veiller
à laisser s’échapper tout l’air du
réservoir d’air.
POINTS DE DEPOSE
Boulon capuchon
1. Déposer:
Boulon capuchon 1
Du fourreau.
N.B.:
Avant de démonter la fourche de la
moto, desserrer le boulon capuchon.
2. Déposer:
Boulon capuchon 1
N.B.:
Maintenir le contre-écrou 2 et déposer
le boulon capuchon.NOTA RELATIVA A LA
MANIPULACIÓN
NOTA:
La horquilla delantera requiere mucha
atención. Por tanto, se recomienda con-
fiar su mantenimiento a los concesiona-
rios.
ATENCION:
Para prevenir una explosión acciden-
tal del aire deben observarse las ins-
trucciones siguientes:
La horquilla delantera con barra de
pistón incorporada tiene una cons-
trucción interna muy sofisticada y
resulta particularmente sensible a
los materiales extraños.
Evite la penetración de materiales
extraños al cambiar el aceite o al
desarmar y armar la horquilla
delantera.
Antes de extraer los tornillos de la
tapa o la horquilla delantera,
extraiga todo el aire de la cámara.
PUNTOS DE DESMONTAJE
Perno capuchino
1. Extraer:
Perno capuchino 1
Del tubo exterior.
NOTA:
Antes de desmontar la horquilla delan-
tera de la máquina afloje el perno capu-
chino.
2. Extraer:
Perno capuchino 1
NOTA:
Sostenga la contratuerca 2 y extraiga el
perno capuchino.
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

5 - 52
CHAS
SCHWINGE
Arbeitsumfang:
1 Schwinge demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
SCHWINGE DEMONTIEREN
WARNUNG
Das Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
Bremsschlauch-Halterung
Siehe unter “VORDER- UND HINTERRADBREM-
SEN”.
Hinterrad-Bremssattel
Fußbremshebel-Schraube Den Fußbremshebel nach hinten ziehen.
Antriebskette
1 Antriebskettenschiene 1
2 Unterer Kettenspanner 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
4Übertragungshebel-Schraube 1
5 Schwingenachse 1
6 Schwinge 1
1
BRAS OSCILLANT
Organisation de la dépose:1 Dépose du bras oscillant
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU BRAS OSCILLANT
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Support de durit de frein
Se reporter à la section “FREIN AVANT ET FREIN
ARRIERE”.
Etrier de frein arrière
Boulon (pédale de frein) Glisser la pédale de frein vers l’arrière.
Chaîne de transmission
1 Support de chaîne 1
2 Tendeur de chaîne (inférieur) 1
3 Boulon (amortisseur arrière - bras relais) 1 Maintenir le bras oscillant.
4 Boulon (bielle) 1
5 Boulon-pivot 1
6 Bras oscillant 1
1
BASCULANTE
Extensión del desmontaje:1 Desmontaje del basculante
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL BASCULANTE
ADVERTENCIA
Sujete firmemente la máquina de forma que no existariesgo de que se caiga. Preparación para el desmontaje Sujete la máquina colocando un soporte ade-
cuado debajo del motor.
Soporte del tubo de freno
Consulte el apartado “FRENO DELANTERO Y
FRENO TRASERO”.
Pinza trasera
Tornillo (pedal de freno) Mueva el pedal de freno hacia atrás.
Cadena de transmisión
1 Soporte de la cadena 1
2 Tensor (inferior) de la cadena 1
3 Tornillo (amortiguador trasero y barra de unión) 1 Sujete el basculante.
4 Tornillo (biela) 1
5 Eje pivote 1
6 Basculante 1
1
BRAS OSCILLANT
SCHWINGE
BASCULANTE

5 - 54
CHAS
DEMONTAGE-EINZELHEITEN
Abdeckung
1. Demontieren:
Abdeckung (links)
1
HINWEIS:
Einen Schlitz-Schraubendreher unter
der Markierung
a der Abdeckung
(links) ansetzen.
Lager
1. Demontieren:
Lager
1
HINWEIS:
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
KONTROLLE
Die Lager, Buchsen und Distanzhül-
sen mit einem Lösungsmittel reini-
gen.
Schwinge
1. Kontrollieren:
Lager
1
Buchse
2
Spiel vorhanden/stockend/
rostig
→ Lager und Buchse
satzweise erneuern.
2. Kontrollieren:
Dichtring
3
Beschädigt
→ Erneuern.
Umlenkhebel
1. Kontrollieren:
Lager
1
Distanzhülse
2
Spiel vorhanden/stockend/
rostig
→ Lager und Distanz-
hülse satzweise erneuern.
2. Kontrollieren:
Dichtring
3
Beschädigt
→ Erneuern. POINTS DE DEPOSE
Capuchon
1. Déposer:
Capuchon (gauche) 1
N.B.:
Déposer en insérant un tournevis à lame
droite sous le repère a du capuchon (à
gauche).
Roulement
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement en appuyant sur sa
cage externe.
CONTROLE
Nettoyer les roulements, les bagues, les
entretoises épaulées dans du solvant.
Bras oscillant
1. Contrôler:
Roulement 1
Bague 2
Jeu/rotation irrégulière/rouille →
Remplacer ensemble le roulement
et la bague.
2. Contrôler:
Bague d’étanchéité 3
Endommagement → Remplacer.
Bras relais
1. Contrôler:
Roulement 1
Entretoise épaulée 2
Jeu/rotation irrégulière/rouille →
Remplacer ensemble le roulement
et l’entretoise épaulée.
2. Contrôler:
Bague d’étanchéité 3
Endommagement → Remplacer.PUNTOS DE DESMONTAJE
Tapa
1. Extraer:
Tapa (izquierda) 1
NOTA:
Extráigala introduciendo un destornilla-
dor de cabeza ranurada por debajo de la
marca a de la tapa (izquierda).
Cojinete
1. Extraer:
Cojinete 1
NOTA:
Extraiga el cojinete presionando la guía
exterior.
COMPROBACIÓN
Lave los cojinetes, los manguitos y los
casquillos con disolvente.
Basculante
1. Comprobar:
Cojinete 1
Manguito 2
Holgura/giro no suave/óxido →
Cambiar el conjunto de cojinete y
manguito.
2. Comprobar:
Junta de aceite 3
Dañada → Cambiar.
Barra de unión
1. Comprobar:
Cojinete 1
Casquillo 2
Holgura/giro no suave/óxido →
Cambiar el conjunto de cojinete y
casquillo.
2. Comprobar:
Junta de aceite 3
Dañada → Cambiar.
BRAS OSCILLANT
SCHWINGE
BASCULANTE

5 - 64
CHAS
DEMONTAGE-EINZELHEITEN
Lager
1. Demontieren:
Sicherungsring (oberes Lager)
1
HINWEIS:
Das Lager durch Druck auf den
Außenlaufring eindrücken und den
Sicherungsring entfernen.
2. Demontieren:
Oberes Lager
1
HINWEIS:
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
3. Demontieren:
Unteres Lager
1
HINWEIS:
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
KONTROLLE
Federbein
1. Kontrollieren:
Dämpferrohr
1
Verbogen/beschädigt
→
Federbein erneuern.
Stoßdämpfer
2
Undicht (Ölaustritt)
→ Feder-
bein erneuern.
Undicht (Gasaustritt)
→
Federbein erneuern.
Feder
3
Beschädigt
→ Feder erneu-
ern.
Ermüdet
→ Feder erneuern.
Feder auf- und abbewegen.
Federführung
4
Verschlissen/beschädigt
→
Federführung erneuern.
Lager
5
Spiel vorhanden/stockend/ros-
tig
→ Erneuern. POINTS DE DEPOSE
Roulement
1. Déposer:
Bague d’arrêt (roulement supé-
rieur) 1
N.B.:
Appuyer sur le roulement tout en pous-
sant sur sa cage externe et déposer la
bague d’arrêt.
2. Déposer:
Roulement supérieur 1
N.B.:
Déposer le roulement en appuyant sur sa
cage externe.
3. Déposer:
Roulement inférieur 1
N.B.:
Déposer le roulement en appuyant sur sa
cage externe.
CONTROLE
Amortisseur arrière
1. Contrôler:
Tige d’amortissement 1
Déformation/endommagement →
Remplacer l’amortisseur complet.
Amortisseur 2
Fuites d’huile → Remplacer
l’amortisseur complet.
Fuites de gaz → Remplacer
l’amortisseur complet.
Ressort 3
Endommagement → Remplacer
le ressort.
Fatigue → Remplacer le ressort.
Déplacer le ressort de haut en bas.
Guide de ressort 4
Usure/endommagement → Rem-
placer le guide de ressort.
Roulement 5
Jeu/mouvement irrégulier/
rouille→ Remplacer.PUNTOS DE DESMONTAJE
Cojinete
1. Extraer:
Aro de tope (cojinete superior) 1
NOTA:
Presione el cojinete mientras presiona la
guía exterior y extrae el anillo de tope.
2. Extraer:
Cojinete superior 1
NOTA:
Extraiga el cojinete presionando la guía
exterior.
3. Extraer:
Cojinete inferior 1
NOTA:
Extraiga el cojinete presionando la guía
exterior.
COMPROBACIÓN
Amortiguador trasero
1. Comprobar:
Varilla del amortiguador 1
Dobladura/daños → Cambiar el
conjunto del amortiguador.
Amortiguador 2
Fugas de aceite → Cambiar el
conjunto del amortiguador.
Fugas de gas → Cambiar el con-
junto del amortiguador.
Muelle 3
Daños → Cambiar el muelle.
Fatiga → Cambiar el muelle.
Mueva el muelle arriba y abajo.
Guía del muelle 4
Desgaste/daños → Cambiar la
guía del muelle.
Cojinete 5
Hay holgura/movimiento no
suave/óxido → Cambiar.
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO
