2007 YAMAHA WR 450F USB

ENG
4 - 59
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
Arbeitsumfang:
1 Ölfilter demontieren
2 Wasserpumpe demontieren
3 Kurbelgehäusedeckel rechts demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ÖLFILTER, WASSERPUMPE UND KUR-
BELGEHÄUSEDEKKEL RECHTS
DEMONTIEREN
Vorbereitungsarbeiten Das Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” in KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT WECHSELN” in
KAPITEL 3.
Auspuffkrümmer Siehe unter “AUSPUFFKRÜMMER UND SCHALL-
DÄMPFER”.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Kupplungsdeckel Siehe unter “KUPPLUNG”.
1Ölfilter-Gehäusedeckel 1
2Ölfilter 1
3Kühlflüssigkeitsrohr 2 1
4 Wasserpumpengehäuse 1
5 Stift 2
6Öltank-Belüftungsschlauch 1
3
1
2
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER MOTEUR (DROIT)
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER MOTEUR (DROIT)
Organisation de la dépose:1 Dépose du filtre à huile2 Dépose de la pompe à eau
3 Dépose du couvercle de carter moteur (droit)
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU FILTRE A HUILE, DE LA
POMPE A EAU ET DU COUVERCLE DE
CARTER MOTEUR (DROIT)
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
MOTEUR” au CHAPITRE 3.
Vidanger le liquide de refroidissement. Se reporter à la section “CHANGEMENT DU LIQUIDE
DE REFROIDISSEMENT” au CHAPITRE 3.
Tube d’échappement Se reporter à la section “TUBE D’ECHAPPEMENT ET
SILENCIEUX”.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Couvercle d’embrayage Se reporter à la section “EMBRAYAGE”.
1 Couvercle de filtre à huile 1
2 Filtre à huile 1
3 Tuyau de liquide de refroidissement 2 1
4 Carter de pompe à eau 1
5 Goupille 2
6 Durit de mise á l’air du réservoir d’huile 1
3
1
2
FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER (DERECHA)
FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER (DERECHA)
Extensión del desmontaje:1 Desmontaje del filtro de aceite2 Desmontaje de la bomba de agua
3 Desmontaje de la tapa del cárter (derecha)
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL FILTRO DE
ACEITE, BOMBA DE AGUA Y TAPA DEL
CÁRTER (DERECHA)
Preparación para el desmontaje Vacíe el aceite del motor. Consulte el apartado “CAMBIO DE ACEITE DEL
MOTOR” del CAPÍTULO 3.
Vacíe el refrigerante. Consulte el apartado “CAMBIO DEL REFRIGERANTE”
del CAPÍTULO 3.
Tubo de escape Consulte el apartado “TUBO DE ESCAPE Y SILENCIA-
DOR”.
Pedal de freno Consulte el apartado “DESMONTAJE DEL MOTOR”.
Tapa del embrague Consulte el apartado “EMBRAGUE”.
1 Tapa del filtro de aceite 1
2 Filtro de aceite 1
3Tubería de refrigerante 2 1
4 Carcasa de la bomba de agua 1
5 Pasador 2
6 Tubo respiradero del depósito de aceite 1
3
1
2
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER MOTEUR (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER (DERECHA)

ENG
4 - 85
Scheibenfeder
1. Kontrollieren:
Scheibenfeder
1
Beschädigt
→ Erneuern.
Starterkupplung
1. Kontrollieren:
Starterkupplung
Verbogen/verschlissen
→
Erneuern.
2. Kontrollieren:
Zwischenrad
Zwischenradwelle
Starterkupplungs-Zahnrad
Angefressen/Gratbildung/
Materialausbruch/rau/ver-
schlissen
→ Defekte Bauteile
erneuern.
3. Kontrollieren:
Funktion der Starterkupplung
Das Starterkupplungs-Antriebs-
rad
1 an der Starterkupplung
2 montieren und dann die Star-
terkupplung fest halten.
Das Starterkupplungs-Antriebs-
rad im Gegenuhrzeigersinn
É
drehen. Zwischen Starterkupp-
lung und Starterkupplungs-
Antriebsrad muss nun Kraft-
schluss bestehen. Anderenfalls
ist die Starterkupplung defekt
und muss erneuert werden.
Das Starterkupplungs-Antriebs-
rad im Uhrzeigersinn
È drehen.
Das Starterkupplungs-Zahnrad
muss sich nun frei drehen las-
sen.
Anderenfalls ist die Starter-
kupplung defekt und muss
erneuert werden.
Drehmomentbegrenzer
1. Kontrollieren:
Drehmomentbegrenzer
Verbogen/verschlissen
→
Erneuern. Clavette demi-lune
1. Contrôler:
Clavette demi-lune 1
Endommagement → Remplacer.
Embrayage du démarreur
1. Contrôler:
Embrayage du démarreur
Endommagement/usure → Rem-
placer.
2. Contrôler:
Pignon fou
Arbre de pignon de renvoi
Pignon d’embrayage du démar-
reur
Piqûres/barbes/copeaux/irrégula-
rités/usure → Remplacer les piè-
ces défectueuses.
3. Contrôler:
Fonctionnement de l’embrayage
du démarreur
Installer le pignon menant de
l’embrayage du démarreur 1 sur
l’embrayage du démarreur 2 et
maintenir l’embrayage du démar-
reur.
Tourner le pignon menant de
l’embrayage du démarreur dans le
sens inverse des aiguilles d’une
montre É, l’embrayage du démar-
reur et son pignon menant doivent
s’engrener. Si ce n’est pas le cas,
l’embrayage du démarreur est
défectueux et doit être remplacé.
Tourner le pignon menant de
l’embrayage du démarreur dans le
sens des aiguilles d’une montre È,
il doit tourner librement.
Si ce n’est pas le cas, l’embrayage
du démarreur est défectueux et doit
être remplacé.Limiteur de couple
1. Contrôler:
Limiteur de couple
Endommagement/usure → Rem-
placer.Chaveta de media luna
1. Comprobar:
Chaveta de media luna 1
Dañada → Cambiar.
Embrague del motor de arranque
1. Comprobar:
Embrague del motor de arranque
Daños/desgaste → Cambiar.
2. Comprobar:
Engranaje intermedio
Eje del engranaje intermedio
Engranaje del embrague del
motor de arranque
Picadura/rebabas/desconcha-
miento/rugosidad/desgaste →
Cambiar las piezas defectuosas.
3. Comprobar:
Funcionamiento del embrague del
motor de arranque
Monte el engranaje impulsor 1 en
el embrague del motor arranque 2
y sujete este.
Al girar el engranaje impulsor del
embrague del motor de arranque en
el sentido contrario al de las agujas
del reloj É, el embrague y el
engranaje se deben acoplar. Si el
engranaje y el embrague no se aco-
plan, el embrague del motor de
arranque está averiado y se debe
cambiar.
Al girarlo, el engranaje impulsor
del embrague del motor de arran-
que È debe girar libremente.
Si el engranaje del embrague del
motor de arranque no gira libre-
mente, el embrague está averiado y
se debe cambiar.Limitador de par
1. Comprobar:
Limitador de par
Daños/desgaste → Cambiar. ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET
EMBRAYAGE DU DEMARREUR
LICHTMASCHINE UND STARTERKUPPLUNG
MAGNETO CA Y EMBRAGUE DEL MOTOR DE ARRANQUE

ENG
4 - 90
Arbeitsumfang:
1 Motor demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
Zylinderkopf-Entlüftungsschlauch Siehe unter “NOCKENWELLEN”.
Zündspule
Das Lichtmaschinen-Kabel lösen.
Das Starter-Kabel lösen. Siehe unter “E-STARTER” in KAPITEL 6.
Batterie-Minuskabel Startermotorseitig lösen.
1 Motorschutz 1
2 Leerlaufschalter 1
3 Kettenabdeckung 1
4 Antriebsritzel-Mutter 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 5 Sicherungsscheibe 1
6Antriebsritzel 1
7 Clip 1
8Fußbremshebel-Schraube 1
9Fußbremshebel
1
1
Organisation de la dépose:1 Dépose du moteur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
Durits de mise à l’air de la culass Se reporter à la section “ARBRES A CAMES”.
Bobine d’allumage
Déconnecter le fil de l’alternateur avec rotor à
alimentation permanente.
Déconnecter le fil du moteur de démarreur. Se reporter à la section “DEMARRAGE ELECTRIQUE”
au CHAPITRE 6.
Câble négatif de batterie Déconnecter du côté du démarreur.
1Protège-carter 1
2 Contacteur de point mort 1
3 Garde-chaîne 1
4 Ecrou (couronne arrière) 1
Se reporter à “POINTS DE DEPOSE”. 5 Rondelle-frein 1
6 Couronne arrière 1
7Clip 1
8 Boulon (pédale de frein) 1
9Pédale de frein
1
1
Extensión del desmontaje:1 Desmontaje del motor
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
Tubo respiradero de la culata Consulte el apartado “EJES DE LEVAS”.
Bobina de encendido
Desconecte el cable de la magneto CA.
Desconecte el cable del motor de arranque. Consulte el apartado “SISTEMA DE ARRANQUE
ELÉCTRICO” del CAPÍTULO 6.
Cable negativo de la bateríaDesconéctelo del lado del motor de arranque.
1 Protección del motor 1
2 Interruptor de luz de punto muerto 1
3 Tapa de la cadena 1
4Tuerca (piñón motor) 1
Consulte el apartado “PUNTOS DE DESMONTAJE”. 5 Arandela de seguridad 1
6Piñón motor 1
7Clip 1
8 Tornillo (pedal de freno) 1
9Pedal de freno
1
1
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
DESMONTAJE DEL MOTOR

ENG
4 - 93
ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:
Motor
1
Den Motor von der rechten
Seite montieren.
Schwingenachse
2
Motor-Lagerbolzen (unten)
3
Untere Motorhalterung
4
Schraube (untere Motorhalte-
rung)
5
Sicherungsring
6
Motor-Lagerbolzen (vorn)
7
Obere Motorhalterung rechts
8
Obere Motorhalterung links
9
Schraube (obere Motorhalte-
rung)
0
Motor-Lagerbolzen (oben)
A
HINWEIS:
Molybdändisulfidöl auf die Schwin-
genachse auftragen.
Den Sicherungsring mit den
Klauen
a zur Außenseite des
Rahmens weisend montieren.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
Fußbremshebel
1. Montieren:
Feder
1
Fußbremshebel
2
O-Ring
3
Fußbremshebel-Schraube
4
Clip
5
HINWEIS:
Die Schraube, O-Ringe und Fuß-
bremshebel-Halterung mit Lithium-
seifenfett bestreichen.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
ASSEMBLAGE ET MONTAGE
Montage du moteur
1. Monter:
Moteur 1
Monter le moteur par le côté
droit.
Boulon-pivot 2
Boulon d’ancrage du moteur
(inférieur) 3
Support de moteur inférieur 4
Boulon (support de moteur infé-
rieur) 5
Rondelle 6
Boulon d’ancrage du moteur
(avant) 7
Support de moteur supérieur
(droit) 8
Support de moteur supérieur
(gauche) 9
Boulon (support de moteur supé-
rieur) 0
Boulon d’ancrage du moteur
(supérieur) A
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon-pivot.
Monter la rondelle en orientant la
griffe a vers l’extérieur du châssis.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
Pédale de frein
1. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Clip 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le boulon, les joints toriques
et le support de pédale de frein.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
MONTAJE E INSTALACIÓN
Montaje del motor
1. Instalar:
Motor 1
Instale el motor por el lado derecho.
Eje pivote 2
Perno de sujeción del motor
(inferior) 3
Soporte inferior del motor 4
Perno (soporte inferior del motor)
5
Refuerzo 6
Perno de sujeción del motor
(delantero) 7
Soporte superior del motor (dere-
cho) 8
Soporte superior del motor
(izquierdo) 9
Perno (soporte superior del
motor) 0
Perno de sujeción del motor (supe-
rior) A
NOTA:
Aplique aceite de disulfuro de molib-
deno al eje pivote.
Coloque el refuerzo con la pinza a
hacia el exterior del bastidor.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
Pedal de freno
1. Instalar:
Muelle 1
Pedal de freno 2
Junta tórica 3
Tornillo (pedal de freno) 4
Clip 5
NOTA:
Aplique grasa de jabón de litio al torni-
llo, las juntas tóricas y el soporte del
pedal de freno.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
DESMONTAJE DEL MOTOR

ENG
4 - 99
Kurbelwelle
1. Demontieren:
Kurbelwelle
1
Das Kurbelgehäuse-Trenn-
werkzeug
2 verwenden.
ACHTUNG:
Die Kurbelwelle unter keinen
Umständen mit einem Hammer
austreiben.
Kurbelgehäuse-Trenn-
werkzeug:
YU-A9642/90890-04152
Kurbelwellen-Hauptlager
1. Demontieren:
Lager
1
HINWEIS:
Zum Ausbau des Lagers den
Innenlaufring hineindrükken.
Das ausgebaute Lager nicht wie-
der verwenden.
KONTROLLE
Steuerkette und Steuerketten-
schiene
1. Kontrollieren:
Steuerkette
Rissig/steif
→ Steuerkette und
Nockenwellenräder gemein-
sam erneuern.
2. Kontrollieren:
Steuerkettenschiene
Verschlissen/beschädigt
→
Erneuern.
Kurbelgehäuse
1. Kontrollieren:
Passflächen
a
Verkratzt
→ Erneuern.
Motorbefestigung
b, Kurbel-
gehäuse
Rissig/beschädigt
→ Erneu-
ern. Vilebrequin
1. Déposer:
Vilebrequin 1
Utiliser l’outil de séparation de
carter moteur 2.
ATTENTION:
Ne pas chasser le vilebrequin au mar-
teau.
Outil de séparation de car-
ter moteur:
YU-A9642/90890-04152
Roulement de vilebrequin
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement du carter moteur
en appuyant sur sa cage interne.
Ne pas réutiliser le roulement déposé.
CONTROLE
Chaîne de distribution et patin de
chaîne de distribution
1. Contrôler:
Chaîne de distribution
Fissures/rigidité → Remplacer
ensemble la chaîne de distribu-
tion et le pignon d’arbre à cames.
2. Contrôler:
Patin de chaîne de distribution
Usure/endommagement → Rem-
placer.
Carter moteur
1. Contrôler:
Surface de contact a
Rayures → Remplacer.
Bossage du moteur b, carter
moteur
Craquelures/endommagement →
Remplacer.Cigüeñal
1. Extraer:
Cigüeñal 1
Utilice el separador de cárter 2.
ATENCION:
No utilice un martillo para extraer el
cigüeñal.
Herramienta de separa-
ción del cárter:
YU-A9642/90890-04152
Cojinete del cigüeñal
1. Extraer:
Cojinete 1
NOTA:
Extraiga el cojinete del cárter presio-
nando la guía interior.
No utilice el cojinete que ha extraído.
COMPROBACIÓN
Cadena de distribución y guía de la
cadena de distribución
1. Comprobar:
Cadena de distribución
Grietas/rigidez→ Cambiar el con-
junto de cadena de distribución y
piñón del eje de levas.
2. Comprobar:
Guía de la cadena de distribución
Desgaste/daños → Cambiar.
Cárter
1. Comprobar:
Superficie de contacto a
Rayaduras → Cambiar.
Resalte de montaje del motor b,
cárter
Grietas/daños → Cambiar.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

ENG
4 - 105

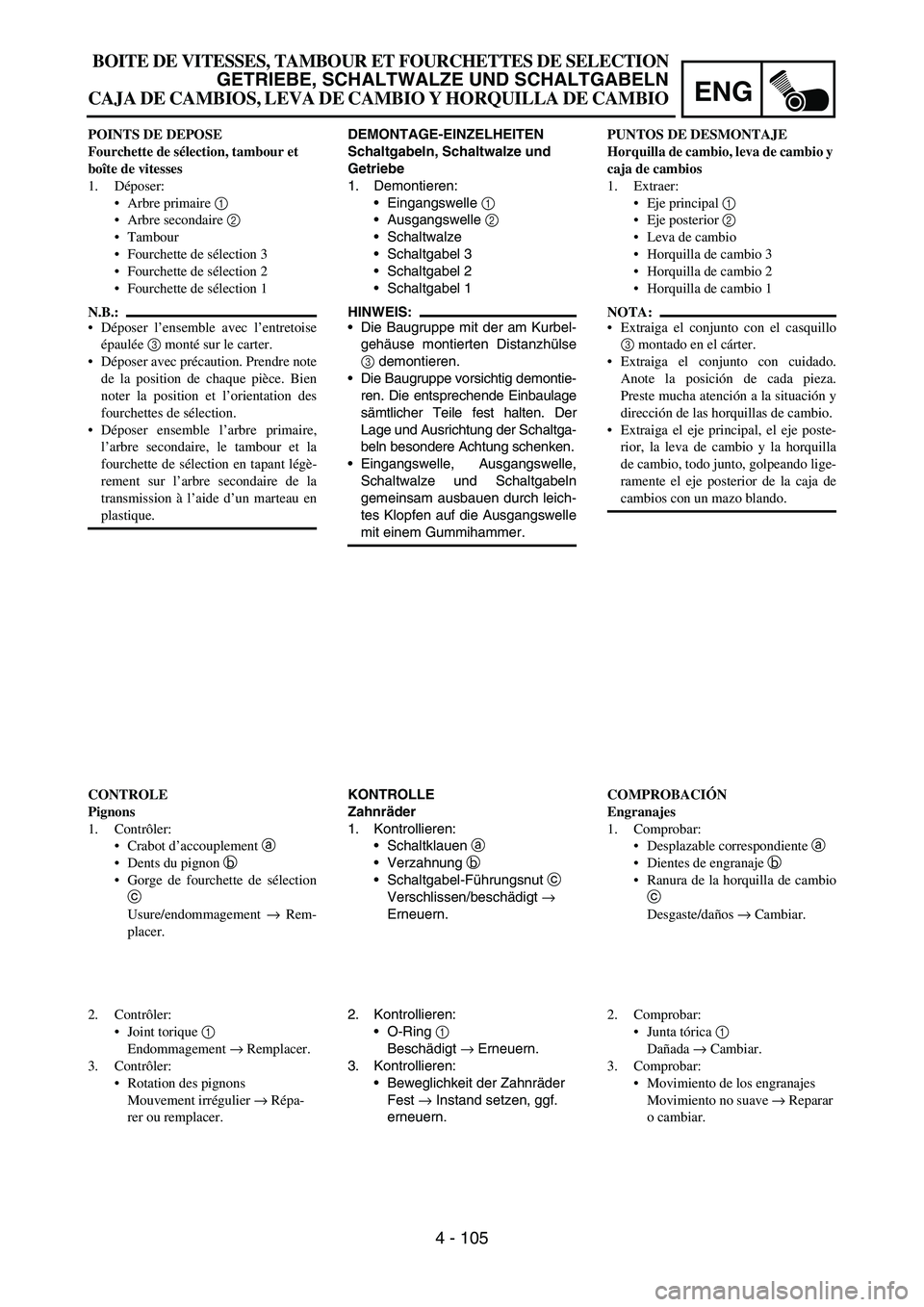

DEMONTAGE-EINZELHEITEN
Schaltgabeln, Schaltwalze und
Getriebe
1. Demontieren:
Eingangswelle
1
Ausgangswelle
2
Schaltwalze
Schaltgabel 3
Schaltgabel 2
Schaltgabel 1
HINWEIS:
Die Baugruppe mit der am Kurbel-
gehäuse montierten Distanzhülse
3 demontieren.
Die Baugruppe vorsichtig demontie-
ren. Die entsprechende Einbaulage
sämtlicher Teile fest halten. Der
Lage und Ausrichtung der Schaltga-
beln besondere Achtung schenken.
Eingangswelle, Ausgangswelle,
Schaltwalze und Schaltgabeln
gemeinsam ausbauen durch leich-
tes Klopfen auf die Ausgangswelle
mit einem Gummihammer.
KONTROLLE
Zahnräder
1. Kontrollieren:
Schaltklauen
a
Verzahnung
b
Schaltgabel-Führungsnut
c
Verschlissen/beschädigt
→
Erneuern.
2. Kontrollieren:
O-Ring
1
Beschädigt
→ Erneuern.
3. Kontrollieren:
Beweglichkeit der Zahnräder
Fest
→ Instand setzen, ggf.
erneuern. POINTS DE DEPOSE
Fourchette de sélection, tambour et
boîte de vitesses
1. Déposer:
Arbre primaire 1
Arbre secondaire 2
Tambour
Fourchette de sélection 3
Fourchette de sélection 2
Fourchette de sélection 1
N.B.:
Déposer l’ensemble avec l’entretoise
épaulée 3 monté sur le carter.
Déposer avec précaution. Prendre note
de la position de chaque pièce. Bien
noter la position et l’orientation des
fourchettes de sélection.
Déposer ensemble l’arbre primaire,
l’arbre secondaire, le tambour et la
fourchette de sélection en tapant légè-
rement sur l’arbre secondaire de la
transmission à l’aide d’un marteau en
plastique.
CONTROLE
Pignons
1. Contrôler:
Crabot d’accouplement a
Dents du pignon b
Gorge de fourchette de sélection
c
Usure/endommagement → Rem-
placer.
2. Contrôler:
Joint torique 1
Endommagement → Remplacer.
3. Contrôler:
Rotation des pignons
Mouvement irrégulier → Répa-
rer ou remplacer.PUNTOS DE DESMONTAJE
Horquilla de cambio, leva de cambio y
caja de cambios
1. Extraer:
Eje principal 1
Eje posterior 2
Leva de cambio
Horquilla de cambio 3
Horquilla de cambio 2
Horquilla de cambio 1
NOTA:
Extraiga el conjunto con el casquillo
3 montado en el cárter.
Extraiga el conjunto con cuidado.
Anote la posición de cada pieza.
Preste mucha atención a la situación y
dirección de las horquillas de cambio.
Extraiga el eje principal, el eje poste-
rior, la leva de cambio y la horquilla
de cambio, todo junto, golpeando lige-
ramente el eje posterior de la caja de
cambios con un mazo blando.
COMPROBACIÓN
Engranajes
1. Comprobar:
Desplazable correspondiente a
Dientes de engranaje b
Ranura de la horquilla de cambio
c
Desgaste/daños → Cambiar.
2. Comprobar:
Junta tórica 1
Dañada → Cambiar.
3. Comprobar:
Movimiento de los engranajes
Movimiento no suave → Reparar
o cambiar.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

5 - 3
CHAS
DEMONTAGE-EINZELHEITEN
Hinterrad
1. Demontieren:
Rad
1
HINWEIS:
Das Hinterrad nach vorn drücken
und die Antriebskette
2 abnehmen.
Radlager (nach Bedarf)
1. Demontieren:
Lager
1
HINWEIS:
Das Lager mit einem Lageraustreiber
2 ausbauen.
KONTROLLE
Rad
1. Messen:
Felgenschlag
Nicht nach Vorgabe
→ Instand
setzen/erneuern.
Max. Felgenschlag:
Höhenschlag 1:
2,0 mm (0,08 in)
Seitenschlag 2:
2,0 mm (0,08 in)
2. Kontrollieren:
Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
HINWEIS:
Lager, Dichtring und Distanzhülse
satzweise erneuern. POINTS DE DEPOSE
Roue arrière
1. Déposer:
Roue 1
N.B.:
Pousser la roue vers l’avant et déposer la
chaîne de transmission 2.
Roulement de roue (si nécessaire)
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement à l’aide d’un arra-
che-roulement courant 2.
CONTROLE
Roue
1. Mesurer:
Voile de roue
Hors spécifications → Réparer/
remplacer.
Limite de voile de roue:
Radial 1:
2,0 mm (0,08 in)
Latéral 2:
2,0 mm (0,08 in)
2. Contrôler:
Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.
N.B.:
Remplacer ensemble les roulements, la
bague d’étanchéité et l’entretoise épau-
lée de roue.PUNTOS DE DESMONTAJE
Rueda trasera
1. Extraer:
Rueda 1
NOTA:
Empuje la rueda hacia adelante y des-
monte la cadena de transmisión 2.
Cojinete de rueda (si es necesario)
1. Extraer:
Cojinete 1
NOTA:
Extraiga el cojinete con un extractor
general de cojinetes 2.
COMPROBACIÓN
Rueda
1. Medir:
Descentramiento de la rueda
Fuera de límite → Reparar/cam-
biar.
Límite de descentramiento
de la rueda:
Radial 1:
2,0 mm (0,08 in)
Lateral 2:
2,0 mm (0,08 in)
2. Comprobar:
Cojinete
Gire la guía interior con un dedo.
Punto duro/agarrotamiento →
Cambiar.
NOTA:
Cambie el conjunto de cojinetes, junta de
aceite y manguito de la rueda.
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA

5 - 11
CHAS
HINTERRADBREMSE
Arbeitsumfang:
1 Hauptbremszylinder demontieren
2 Bremsschlauch demontieren
3 Bremssattel demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
HINTERRADBREMSE DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
Hinterrad Siehe unter “VORDER- UND HINTERRAD”.
Die Bremsflüssigkeit ablassen. Siehe unter “DEMONTAGE-EINZELHEITEN”.
1Fußbremshebel 1
2 Hauptbremszylinder 1
3 Bremsschlauch-Halterung 2
4 Hohlschraube 2
5 Bremsschlauch 1
6 Bremsbelag-Haltestift-Abdekkung 1 Zum Lockern des Bremsbelag-Haltestifts demontieren.
7 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
8 Bremssattel 1
3
1
3231
FREIN ARRIERE
Organisation de la dépose:1 Dépose du maître-cylindre 2 Dépose de la durit de frein
3 Dépose de l’étrier de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU FREIN ARRIERE
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Roue arrière Se reporter à la section “ROUE AVANT ET ROUE
ARRIERE”.
Vidanger le liquide de frein. Se reporter à “POINTS DE DEPOSE”.
1Pédale de frein 1
2Maître-cylindre 1
3 Support de durit de frein 2
4 Boulon de raccord 2
5 Durit de frein 1
6 Bouchon de goupille de plaquette 1 Déposer en desserrant la goupille de plaquette.
7 Goupille de plaquette 1 Desserrer pour démonter l’étrier.
8 Etrier 1
3
1
3231
FRENO TRASERO
Extensión del desmontaje:1 Desmontaje de la bomba de freno2 Desmontaje del tubo de freno
3 Desmontaje de la pinza
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL FRENO TRASERO
ADVERTENCIA
Sujete firmemente la máquina de forma que no existariesgo de que se caiga. Preparación para el desmontaje Sujete la máquina colocando un soporte ade-
cuado debajo del motor.
Rueda trasera Consulte el apartado “RUEDA DELANTERA Y RUEDA
TRASERA”.
Vacíe el líquido de frenos. Consulte el apartado “PUNTOS DE DESMONTAJE”.
1 Pedal de freno 1
2 Bomba de freno 1
3 Soporte del tubo de freno 2
4 Perno de unión2
5 Tubo de freno 1
6Tapón del pasador de la pastilla 1 Extraerlo al soltar el pasador de la pastilla.
7 Pasador de la pastilla 1 Soltarlo al desmontar la pinza.
8Pinza 1
3
1
3231
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO DELANTERO Y FRENO TRASERO
