2007 YAMAHA WR 250F diagram

2 - 104
SPEC
ÈInsérer l’extrémité de la durit de mise à l’air du réservoir de carbu-
rant dans l’orifice de la colonne de direction.
ÉFixer le câble des gaz, le câble de starter à chaud et le fil du redres-
seur/régulateur au cadre. Rechercher l’extrémité du collier à pince
orienté vers le côté inférieur du câble de starter à chaud et couper
l’extrémité du collier.
ÊFixer la diode (au repère), le câble des gaz et le câble de starter à
chaud au cadre. Rechercher l’extrémité du collier à pince orienté
vers le côté inférieur droit du cadre en plaçant l’extrémité du collier
vers le bas.
ËFixer le faisceau de fils, le fil du capteur de position de papillon des
gaz, le fil du démarreur et le câble négatif de batterie au cadre. Ache-
miner le collier à pince dans l’orifice du support (clapet de coupure
d’air). Rechercher l’extrémité du collier à pince orienté vers le côté
inférieur du cadre et couper l’extrémité du collier.ÌFixer le fil du capteur de position de papillon des gaz au cadre.
Rechercher l’extrémité du collier à pince orienté vers le côté infé-
rieur du cadre et couper l’extrémité du collier.
ÍAcheminer les durits de mise à l’air du carburateur, la durit de trop-
plein du carburateur et la durit de mise à l’air du réservoir de récupé-
ration entre la bielle et la traverse tubulaire (cadre).
ÎFixer le fil du contacteur de point mort et la durit d’huile à l’aide des
colliers en plastique et couper les extrémités des colliers.
ÏFixer le fil du contacteur de point mort et le fil de l’alternateur avec
rotor à aimantation permanente au cadre. Rechercher l’extrémité du
collier à pince orienté vers l’extérieur du cadre et l’extrémité du col-
lier orienté vers l’arrière du cadre.
ÈDas Ende des Kraftstofftank-Belüftungsschlauchs durch die
Bohrung in der Lenkachse stecken.
ÉGaszug, Warmstartzug und Gleichrichter/Regler-Kabel am
Rahmen befestigen. Klemmenende so positionieren, dass es
in Richtung der unteren Seite des Warmstartzuges zeigt und
Kabelbinder abschneiden.
ÊDiode (an der Markierung), Gaszug und Warmstartzug am
Rahmen befestigen. Klemmenende so positionieren, dass es
in Richtung unterer Rahmen zeigt und das Kabelbinderende
nach unten zeigt.
ËKabelbaum, Drosselklappensensor-Kabel, Starter-Kabel und
Batterie-Minuskabel am Rahmen befestigen. Die Klemme
durch das Loch in der Halterung (Sekundärluft-Abschaltventil)
führen. Klemmenende so positionieren, dass es in Richtung
unterer Rahmen zeigt und Kabelbinderende abschneiden.ÌDrosselklappensensor-Kabel am Rahmen befestigen. Klem-
menende so positionieren, dass es in Richtung unterer Rah-
men zeigt und Kabelbinderende abschneiden.
ÍDie Vergaser-Entlüftungs- und Überlauf- sowie Auffangtank-
Belüftungsschlauch zwischen Übertragungshebel und Rah-
menquerrohr führen.
ÎDas Leerlaufschalter-Kabel und den Ölschlauch mit Kabelbin-
dern zusammenbinden und die Enden abschneiden.
ÏLeerlaufschalter- und Lichtmaschinen-Kabel am Rahmen
befestigen. Klemmenende so positionieren, dass es in Rich-
tung Außenseite des Rahmens zeigt und das Kabelbinde-
rende in Richtung hinterer Rahmen.
ÈInserire l’estremità del flessibile di sfiato del serbatoio carburante
nel foro del rivestimento del fusto dello sterzo.
ÉFissare il cavo acceleratore, il cavo starter per partenze a caldo e il
cavo raddrizzatore/regolatore al telaio. Posizionare l’estremità del
morsetto rivolgendola verso la parte inferiore del cavo starter per
partenze a caldo e tagliare l’estremità dei serrafili.
ÊFissare il diodo (al riferimento), il cavo acceleratore e il cavo starter
per partenze a caldo al telaio. Posizionare l’estremità del morsetto
rivolgendola verso la parte inferiore destra del telaio e con l’estre-
mità dei serrafili rivolta verso il basso.
ËFissare il cablaggio elettrico, il cavo sensore posizione farfalla, il
cavo motorino di avviamento e il cavo negativo batteria al telaio. Far
passare il morsetto nel foro del supporto (valvola interdizione aria).
Posizionare l’estremità del morsetto rivolgendola verso la parte infe-
riore del telaio e tagliare l’estremità dei serrafili.ÌFissare il cavo sensore posizione farfalla al telaio. Posizionare
l’estremità del morsetto rivolgendola verso la parte inferiore del
telaio e tagliare l’estremità dei serrafili.
ÍFar passare i flessibili di sfiato e di troppopieno del carburatore e il
flessibile di sfiato del serbatoio di raccolta tra la biella e il tubo a
croce (telaio).
ÎFissare il cavo interruttore folle e il flessibile olio insieme ai serrafili
in plastica e tagliare le estremità dei serrafili.
ÏFissare il cavo interruttore folle e il cavo magnete CA al telaio. Posi-
zionare il morsetto rivolgendolo verso la parte esterna del telaio e
l’estremità dei serrafili rivolgendola verso la parte posteriore del
telaio.
ÈIntroduzca el extremo del tubo respiradero del depósito de
combustible por el orificio del vástago de la dirección.
ÉSujete el cable del acelerador, el cable de arranque en
caliente y el cable del rectificador/regulador en el bastidor.
Localice el extremo de la brida encarada hacia la parte inferior
del cable de arranque en caliente y corte el extremo.
ÊSujete el diodo (por la marca), el cable del acelerador y el
cable de arranque en caliente en el bastidor. Localice el
extremo de la brida encarada hacia la parte inferior derecha
del bastidor y con el extremo encarado hacia abajo.
ËSujete el mazo de cables, el cable del sensor de posición del
acelerador, el cable del motor de arranque y el cable negativo
de la batería en el bastidor. Pase la brida por el orificio del
apoyo (válvula de corte de aire). Localice el extremo de la
brida encarada hacia la parte inferior del bastidor y corte el
extremo.ÌSujete el cable del sensor de posición del acelerador en el
bastidor. Localice el extremo de la brida encarada hacia la
parte inferior del bastidor y corte el extremo.
ÍPase los tubos respiraderos del carburador, el tubo de
rebosamiento del carburador y el tubo respiradero del
depósito de recuperación entre la biela y el tubo transversal
(bastidor).
ÎJunte el cable del interruptor de luz de punto muerto y el tubo
de aceite con las abrazaderas de plástico y corte los extremos
de éstas.
ÏSujete el cable del interruptor de luz de punto muerto y el
cable de la magneto CA en el bastidor. Localice el extremo de
la brida encarada hacia el exterior del bastidor y con el
extremo encarado hacia la parte posterior de éste.
DIAGRAMME DE CHEMINEMENT DES CABLES
KABELFÜHRUNGS-SCHAUBILD
SCHEMA PERCORSO DEI CAVI
DIAGRAMA DE CABLEADO

2 - 105

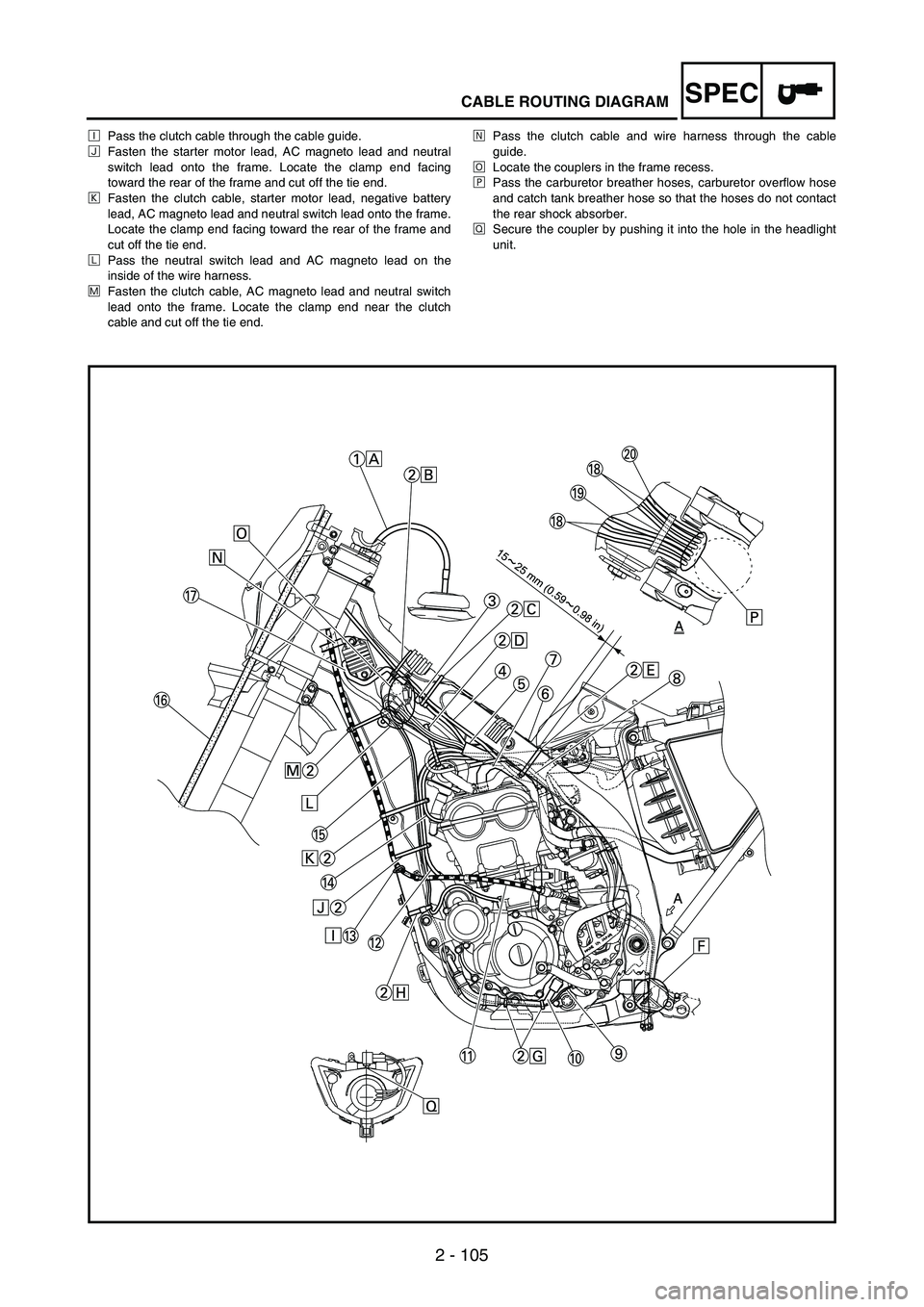

SPECCABLE ROUTING DIAGRAM
ÐPass the clutch cable through the cable guide.
ÑFasten the starter motor lead, AC magneto lead and neutral
switch lead onto the frame. Locate the clamp end facing
toward the rear of the frame and cut off the tie end.
ÒFasten the clutch cable, starter motor lead, negative battery
lead, AC magneto lead and neutral switch lead onto the frame.
Locate the clamp end facing toward the rear of the frame and
cut off the tie end.
ÓPass the neutral switch lead and AC magneto lead on the
inside of the wire harness.
ÔFasten the clutch cable, AC magneto lead and neutral switch
lead onto the frame. Locate the clamp end near the clutch
cable and cut off the tie end.ÕPass the clutch cable and wire harness through the cable
guide.
ÖLocate the couplers in the frame recess.
×Pass the carburetor breather hoses, carburetor overflow hose
and catch tank breather hose so that the hoses do not contact
the rear shock absorber.
ØSecure the coupler by pushing it into the hole in the headlight
unit.

2 - 106
SPEC
ÐAcheminer le câble d’embrayage dans le guide-câble.
ÑFixer le fil du démarreur, le fil de l’alternateur avec rotor à aimanta-
tion permanente et le fil du contacteur de point mort au cadre.
Rechercher l’extrémité du collier à pince orienté vers l’arrière du
cadre et couper l’extrémité du collier.
ÒFixer le câble d’embrayage, le fil du démarreur, le câble négatif de
batterie, le fil de l’alternateur avec rotor à aimantation permanente et
le fil du contacteur de point mort au cadre. Rechercher l’extrémité du
collier à pince orienté vers l’arrière du cadre et couper l’extrémité du
collier.
ÓAcheminer le fil du contacteur de point mort et le fil de l’alternateur
avec rotor à aimantation permanente à l’intérieur du faisceau de fils.
ÔFixer le câble d’embrayage, le fil de l’alternateur avec rotor à aiman-
tation permanente et le fil du contacteur de point mort au cadre.
Rechercher l’extrémité du collier à pince à proximité du câble
d’embrayage et couper l’extrémité du collier.ÕAcheminer le câble d’embrayage et le faisceau de fils dans le guide-
câble.
ÖRechercher les fiches rapides dans le renfoncement du cadre.
×Acheminer les durits de mise à l’air du carburateur, la durit de trop-
plein du carburateur et la durit de mise à l’air du réservoir de récupé-
ration afin que les durits n’entrent pas en contact avec l’amortisseur
arrière.
ØFixer la fiche rapide en l’enfonçant dans l’orifice de l’unité de phare.
ÐDen Kupplungszug durch die Kabelführung leiten.
ÑStarter-, Leerlaufschalter- und Lichtmaschinen-Kabel am Rah-
men befestigen. Klemmenende so positionieren, dass es in
Richtung hinterer Rahmen zeigt und Kabelbinderende
abschneiden.
ÒKupplungszug, Starter-Kabel, Batterie-Minuskabel, Lichtma-
schinenkabel und Leerlaufschalter-Kabel am Rahmen befesti-
gen. Klemmenende so positionieren, dass es in Richtung
hinterer Rahmen zeigt und Kabelbinderende abschneiden.
ÓLeerlaufschalter- und Lichtmaschinen-Kabel an der Innenseite
des Kabelbaums entlang führen.
ÔKupplungszug, Leerlaufschalter- und Lichtmaschinen-Kabel
am Rahmen befestigen. Klemmenende in der Nähe des Kupp-
lungszugs positionieren und Kabelbinderende abschneiden.
ÕDen Kabelbaum und Kupplungszug durch die Kabelführungen
leiten.ÖSteckverbinder in der Rahmenvertiefung positionieren.
×Die Vergaser-Belüftungs- und Überlauf- sowie Auffangtank-
Belüftungsschläuche so führen, dass sie das Federbein nicht
berühren.
ØSteckverbinder sichern, indem er in das Loch im Scheinwerfe-
reinsatz gedrückt wird.
ÐFar passare il cavo frizione nella guida cavo.
ÑFissare il cavo motorino di avviamento, il cavo magnete CA e il cavo
interruttore folle al telaio. Posizionare l’estremità del morsetto rivol-
gendola verso la parte posteriore del telaio e tagliare l’estremità dei
serrafili.
ÒFissare il cavo frizione, il cavo motorino di avviamento, il cavo
negativo batteria, il cavo magnete CA e il cavo interruttore folle al
telaio. Posizionare l’estremità del morsetto rivolgendola verso la
parte posteriore del telaio e tagliare l’estremità dei serrafili.
ÓFar passare il cavo interruttore folle e il cavo magnete CA all’interno
del cablaggio elettrico.
ÔFissare il cavo frizione, il cavo magnete CA e il cavo interruttore
folle al telaio. Posizionare l’estremità del morsetto vicino al cavo fri-
zione e tagliare l’estremità dei serrafili.
ÕFar passare il cavo frizione e il cablaggio elettrico nella guida cavo.
ÖPosizionare gli accoppiatori nella cavità del telaio.×Far passare i flessibili di sfiato e di troppopieno del carburatore e il
flessibile di sfiato del serbatoio di raccolta in modo che i flessibili
non entrino in contatto con l’ammortizzatore posteriore.
ØFissare l’accoppiatore premendolo nel foro del gruppo faro.
ÐPase el cable de embrague por la guía de cable.
ÑSujete el cable del motor de arranque, el cable de la magneto
CA y el cable del interruptor de luz de punto muerto en el
bastidor. Localice el extremo de la brida encarada hacia la
parte posterior del bastidor y corte el extremo.
ÒSujete el cable de embrague, el cable del motor de arranque,
el cable negativo de la batería, el cable de la magneto CA y el
cable del interruptor de luz de punto muerto en el bastidor.
Localice el extremo de la brida encarada hacia la parte
posterior del bastidor y corte el extremo.
ÓPase el cable del interruptor de luz de punto muerto y el cable
de la magneto CA por el interior del mazo de cables.
ÔSujete el cable de embrague, el cable de la magneto CA y el
cable del interruptor de luz de punto muerto en el bastidor.
Localice el extremo de la brida cerca del cable de embrague y
corte el extremo.ÕPase el cable de embrague y el mazo de cables por la guía de
cable.
ÖLocalice los acopladores en la hendidura del bastidor.
×Pase los tubos respiraderos del carburador, el tubo de
rebosamiento del carburador y el tubo respiradero del
depósito de recuperación de forma que no toquen el
amortiguador trasero.
ØSujete el acoplador empujándolo al interior del orificio de la
unidad del faro.
DIAGRAMME DE CHEMINEMENT DES CABLES
KABELFÜHRUNGS-SCHAUBILD
SCHEMA PERCORSO DEI CAVI
DIAGRAMA DE CABLEADO

2 - 107
SPECCABLE ROUTING DIAGRAM
1Throttle cable (pull)
2Throttle cable (return)
3Catch tank hose
4Ignition coil
5Clamp
6Air induction hose (air cut-off valve - rear of cylinder head)
7Catch tank breather hoseÈCross the pull and push throttle cables.
ÉFasten the catch tank hose and air induction hose (air cut-off
valve - rear of cylinder head) onto the frame. Locate the clamp
end facing toward the lower side of the frame and cut off the tie
end.
ÊFasten the catch tank breather hose and carburetor breather
hoses together.
ËPass the carburetor breather hose (of the throttle cable cover)
through the hose holder.

2 - 108
SPEC
1Câble des gaz (tiré)
2Câble des gaz (retour)
3Durit du réservoir de récupération
4Bobine d’allumage
5Collier à pince
6Durit d’induction d’air (clapet de coupure d’air – arrière de la
culasse)
7Durit de mise à l’air du réservoir de récupérationÈCroiser les câble des gaz (tiré et retour).
ÉFixer la durit de réservoir de récupération et la durit d’induction d’air
(clapet de coupure d’air – arrière de la culasse) au cadre. Rechercher
l’extrémité du collier à pince orienté vers le côté inférieur du cadre et
couper l’extrémité du collier.
ÊFixer ensemble la durit de mise à l’air du réservoir de récupération et
les durits de mise à l’air du carburateur.
ËAcheminer la durit de mise à l’air du carburateur (du couvercle du
logement du câble des gaz) dans le support de durit.
1Gasgeberzug
2Gasnehmerzug
3Auffangtank-Schlauch
4Zündspule
5Klemme
6Sekundärluftsytem-Schlauch (Abschaltventil/
Zylinderkopfrücken)
7Auffangtank-BelüftungsschlauchÈGasgeber- und Gasnehmerzug kreuzen.
ÉAuffangtank-Schlauch und Sekundärluftsystem-Schlauch
(Abschaltventil/Zylinderkopfrücken) am Rahmen befestigen.
Klemmenende so positionieren, dass es in Richtung unterer
Rahmen zeigt und Kabelbinderende abschneiden.
ÊAuffangtank-Belüftungsschlauch und Vergaser-Belüftungs-
schläuche zusammenbinden.
ËDen Vergaser-Belüftungsschlauch (von der Gaszug-Abde-
ckung kommend) durch die Schlauchhalterung führen.
1Cavo acceleratore (tirato)
2Cavo acceleratore (posizione iniziale)
3Flessibile del serbatoio di raccolta
4Bobina di accensione
5Morsetto
6Flessibile di iniezione aria (valvola interdizione aria – parte
posteriore della testata)
7Flessibile di sfiato del serbatoio di raccoltaÈIncrociare i cavi acceleratore di spinta e di trazione.
ÉFissare il flessibile del serbatoio di raccolta e il flessibile induzione
aria (valvola interdizione aria - parte posteriore testata) al telaio.
Posizionare l’estremità del morsetto rivolgendola verso la parte infe-
riore del telaio e tagliare l’estremità dei serrafili.
ÊFissare insieme il flessibile di sfiato del serbatoio di raccolta e il fles-
sibile di sfiato del carburatore.
ËFar passare il flessibile di sfiato del carburatore (della copertura cavo
acceleratore) attraverso il supporto del flessibile.
1Cable del acelerador (tracción)
2Cable del acelerador (retorno)
3Tubo respiradero del depósito de recuperación
4Bobina de encendido
5Brida
6Tubo de inducción de aire (válvula de corte de aire - parte
trasera de la culata)
7Tubo respiradero del depósito de recuperaciónÈCruce los cables del acelerador de tracción y empuje.
ÉSujete el tubo del depósito de recuperación y el tubo de
inducción de aire (válvula de corte de aire - parte trasera de la
culata) en el bastidor. Localice el extremo de la brida
encarada hacia la parte inferior del bastidor y corte el extremo.
ÊJunte el tubo respiradero del depósito de recuperación y los
tubos respiraderos del carburador.
ËPase el tubo respiradero del carburador (de la cubierta del
cable del acelerador) por el soporte de tubo.
DIAGRAMME DE CHEMINEMENT DES CABLES
KABELFÜHRUNGS-SCHAUBILD
SCHEMA PERCORSO DEI CAVI
DIAGRAMA DE CABLEADO

SPEC
2 - 109
CABLE ROUTING DIAGRAM
1Brake master cylinder
2Brake hose holder
3Brake hoseÈInstall the brake hose so that its pipe portion directs as shown
and lightly touches the projection on the brake caliper.
ÉPass the brake hose into the brake hose holders.
ÊIf the brake hose contacts the spring (rear shock absorber),
correct its twist.
ËInstall the brake hose so that its pipe portion directs as shown
and lightly touches the projection on the brake master cylinder.

2 - 110
SPEC
1Maître-cylindre de frein
2Support de durit de frein
3Durit de freinÈMonter la durit de frein de manière que sa partie tubulaire soit orien-
tée comme sur l’illustration et touche légèrement la saillie de l’étrier
de frein.
ÉAcheminer la durit de frein dans les supports de durit de frein.
ÊSi la durit de frein entre en contact avec le ressort (amortisseur
arrière), en corriger la torsion.
ËMonter la durit de frein de manière que sa partie tubulaire soit orien-
tée comme sur l’illustration et touche légèrement la saillie du maître-
cylindre de frein.
1Hauptbremszylinder
2Bremsschlauch-Halterung
3BremsschlauchÈDen Bremsschlauch so montieren, dass der Metallstutzen am
Schlauchende, wie abgebildet, an der Nase des Bremssattels
anliegt.
ÉDen Bremsschlauch durch die entsprechenden Schlauchhal-
terungen führen.
ÊFalls der Bremsschlauch das Federbein berührt, den
Schlauch entsprechend umbiegen.
ËDen Bremsschlauch so montieren, dass der Metallstutzen am
Schlauchende, wie abgebildet, an der Nase des Bremssattels
anliegt.
1Pompa del freno
2Supporto tubo flessibile del freno
3Tubo del frenoÈInstallare il tubo del freno in modo che la porzione di tubo sia rivolta
nella direzione mostrata dalla figura e tocchi leggermente la spor-
genza sulla pinza del freno.
ÉFar passare il tubo del freno nei relativi supporti.
ÊSe il tubo del freno entra in contatto con la molla (ammortizzatore
posteriore), correggerne la rotazione.
ËInstallare il tubo del freno in modo che la porzione di tubo sia rivolta
nella direzione mostrata dalla figura e tocchi leggermente la spor-
genza sulla pompa del freno.
1Bomba de freno
2Soporte del tubo de freno
3Tubo de frenoÈInstale el tubo de freno de forma que su parte de tubería se
sitúe como se muestra y toque ligeramente la prolongación de
la pinza de freno.
ÉPase el tubo de freno por los soportes del tubo de freno.
ÊSi el tubo de freno toca el muelle (amortiguador trasero),
corrija su desviación.
ËInstale el tubo de freno de forma que su parte de tubería se
sitúe como se muestra y toque ligeramente la prolongación de
la bomba de freno.
DIAGRAMME DE CHEMINEMENT DES CABLES
KABELFÜHRUNGS-SCHAUBILD
SCHEMA PERCORSO DEI CAVI
DIAGRAMA DE CABLEADO

SPEC
2 - 111
CABLE ROUTING DIAGRAM
1Clamp
2Positive battery lead
3Battery
4Negative battery lead
5Taillight coupler
6CDI unit coupler (6-pin)
7CDI unit coupler (3-pin)
8CDI unit coupler (6-pin)ÈFasten the wire harness, negative battery lead and starter
motor lead to the upper engine bracket (left side). Locate the
clamp end facing toward the upper side of the frame with the
tie end cut off on the inside of the frame.
ÉFasten the wire harness, negative battery lead and starter
motor lead to the upper engine bracket (left side). Locate the
clamp end facing toward the upper side of the frame with the
tie end cut off on the inside of the frame. Clamp the wire har-
ness and negative lead at the marking.
ÊPass the starter motor lead through the hole in the relay
holder.
ËFit the cover securely.
ÌConnect the wire harness to the starter relay.
