2007 YAMAHA WR 250F ESP

INSP
ADJ
3 - 60
ÖLDRUCK KONTROLLIEREN
1. Kontrollieren:
Öldruck
Arbeitsvorgang:
Die Öldruck-Kontrollschraube
1 ein wenig lockern.
Den Motor starten und im Leer-
lauf betreiben, bis Öl an der
Öldruck-Kontrollschraube aus-
tritt. Tritt nach einer Minute kein
Öl aus, den Motor sofort abstel-
len, um Schäden zu vermeiden.
Ölkanäle und Ölpumpe auf
Beschädigung oder Undichtig-
keit prüfen.
Nach der Fehlerbeseitigung
den Motor starten und den
Öldruck erneut kontrollieren.
Die Öldruck-Kontrollschraube
festziehen.
T R..
Öldruck-Kontroll-
schraube:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
LEERLAUFDREHZAHL
EINSTELLEN
1. Den Motor anlassen und gründ-
lich warmlaufen lassen.
2. Einstellen:
Leerlaufdrehzahl
Arbeitsvorgang:
Die Leerlaufeinstellschraube
1
verdrehen, bis die vorgeschrie-
bene Leerlaufdrehzahl erreicht
ist.
HINWEIS:
Mit dem digitalen Drehzahlmesser
die Drehzahl ermitteln, indem der
Sensor
c des Drehzahlmessers
in der Nähe die Zündspule
2
gebracht wird.
Leerlaufdrehzahl höher →
Leerlaufeinstellschraube 1
nach a drehen.
Leerlaufdrehzahl niedriger →
Leerlaufeinstellschraube 1
nach b drehen.
Leerlaufdrehzahl:
1.750–1.950 U/min
CONTROLLO PRESSIONE OLIO
1. Controllare:
Pressione olio
Operazioni per il controllo:
Allentare leggermente il bullone di
controllo pressione olio 1.
Avviare il motore e lasciarlo girare
al minimo fino a quando l’olio non
comincia a filtrare dal bullone di
controllo pressione olio. Se dopo
un minuto non si ha alcuna fuoriu-
scita di olio, spegnere il motore per
evitarne il grippaggio.
Controllare l’eventuale presenza di
danneggiamenti o perdite nei pas-
saggi e nella pompa dell’olio.
Avviare il motore dopo aver risolto
il/i problema/i e ricontrollato la
pressione olio.
Serrare il bullone di controllo pres-
sione olio.
T R..
Bullone di controllo
pressione olio:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
REGOLAZIONE REGIME DEL
MINIMO
1. Avviare il motore e farlo riscaldare
bene.
2. Regolare:
Regime del minimo
Operazioni per la regolazione:
Avvitare la vite di arresto valvola a
farfalla 1 fino a raggiungere il
regime del minimo indicato.
NOTA:
Utilizzare un contagiri digitale per la
regolazione del regime del minimo,
rilevare il regime del minimo avvici-
nando l’elemento sensore c del con-
tagiri alla bobina di accensione 2.
Per aumentare il regime del
minimo → avvitare la vite di
arresto valvola a farfalla 1 a.
Per diminuire il regime del minimo
→ svitare la vite di arresto
valvola a farfalla 1 b.
Regime del minimo:
1.750 ~ 1.950 giri/min
COMPROBACIÓN DE LA
PRESIÓN DE ACEITE
1. Comprobar:
Presión de aceite
AJUSTE DEL RALENTÍ DEL
MOTOR
1. Arranque el motor y caliéntelo
bien.
2. Ajustar:
Ralentí del motor Procedimiento de
comprobación:
Afloje ligeramente el tornillo de
comprobación de la presión de
aceite
1.
Arranque el motor y mantén-
galo al ralentí hasta que
empiece a salir aceite por el tor-
nillo de comprobación. Si no
sale aceite después de un
minuto, pare el motor para que
no se agarrote.
Compruebe si los conductos y
la bomba de aceite están daña-
dos o pierden aceite.
Después de resolver el pro-
blema, arranque el motor y
compruebe de nuevo la pre-
sión de aceite.
Apriete el tornillo de comproba-
ción de la presión de aceite.
T R..
Tornillo de comproba-
ción de la presión de
aceite:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Procedimiento de ajuste:
Gire el tornillo de tope del ace-
lerador
1 hasta obtener el
ralentí especificado.
NOTA:
Utilizando un tacómetro digital
para ajustar el ralentí, detecte el
régimen del motor aproximando el
elemento sensor
c del tacómetro
a la bobina de encendido
2.
Para aumentar el ralentí → Gire
el tornillo de tope del acelera-
dor 1 en la dirección a.
Para reducir el ralentí → Gire el
tornillo de tope del acelera-
dor 1 en la dirección b.
Ralentí del motor:
1.750 ~ 1.950 r/min
MOTOR
MOTORE
MOTOR

INSP
ADJ
3 - 64
5. Kontrollieren:
Ventilspiel
Nicht nach Vorgabe
→ Einstel-
len.
Ventilspiel (kalt):
Einlassventil:
0,10–0,15 mm
(0,0039–0,0059 in)
Auslassventil:
0,17–0,22 mm
(0,0067–0,0087 in)
Arbeitsvorgang:
Die Kurbelwelle mit einem
Schraubenschlüssel im Gegen-
uhrzeigersinn drehen.
Wenn sich der Kolben des
Zylinders im oberen Totpunkt
des Verdichtungstaktes befin-
det, die OT-Markierung
a am
Rotor auf die entsprechende
Gegenmarkierung
b am Kur-
belgehäusedeckel ausrichten.
HINWEIS:
Der Kolben befindet sich im obe-
ren Totpunkt, wenn die Körner-
markierung
c am Auslass-
Nockenwellenrad und die Körner-
markierung
d am Einlass-
Nockenwellenrad, wie in der
Abbildung gezeigt, mit der Zylin-
derkopf-Passfläche fluchten.
Das Ventilspiel
e mit einer
Fühlerlehre
1 messen.
HINWEIS:
Entspricht das gemessene Ventil-
spiel nicht der Vorgabe, muss das
Messergebnis für spätere Zwecke
notiert werden.
5. Controllare:
Gioco valvole
Non conforme alle specifiche →
Regolare.
Gioco valvole (a freddo):
Valvola di aspirazione:
0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)
Valvola di scarico:
0,17 ~ 0,22 mm
(0,0067 ~ 0,0087 in)
Operazioni per il controllo:
Girare l’albero motore in senso
antiorario con una chiave.
Allineare il riferimento PMS a sul
rotore con il segno di allineamento
b sul coperchio carter quando il
pistone si trova sul PMS sulla
corsa di compressione.
NOTA:
Per essere certi che il pistone si trovi
al Punto Morto Superiore, il riferi-
mento punzonato c sull’albero a
camme di scarico e quello d
sull’albero a camme di aspirazione
devono essere allineati con la superfi-
cie della testata, come indicato in
figura.
Misurare il gioco valvole e con
uno spessimetro 1.
NOTA:
Annotare la lettura controllando se il
gioco è errato.
5. Comprobar:
Holgura de las válvulas
Fuera del valor especificado
→ Ajustar.
Holgura de las válvulas
(en frío):
Válvula de admisión:
0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)
Válvula de escape:
0,17 ~ 0,22 mm
(0,0067 ~ 0,0087 in)
Procedimiento de
comprobación:
Gire el cigüeñal en el sentido
contrario al de las agujas del
reloj con una llave.
Alinee la parca de PMS
a del
rotor con la marca
b de la tapa
del cárter cuando el pistón se
encuentra en el PMS de la
carrera de compresión.
NOTA:
Para estar seguro de que el pis-
tón se encuentra en el punto
muerto superior, la marca perfo-
rada
c en el eje de levas de
escape y la marca perforada
d
en el eje de levas de admisión
deben alinearse con la superficie
de la culata, como se muestra en
la ilustración.
Mida la holgura de las válvulas
e con una galga
1.
NOTA:
Anote la medición si la holgura es
incorrecta.
MOTOR
MOTORE
MOTOR

INSP
ADJ

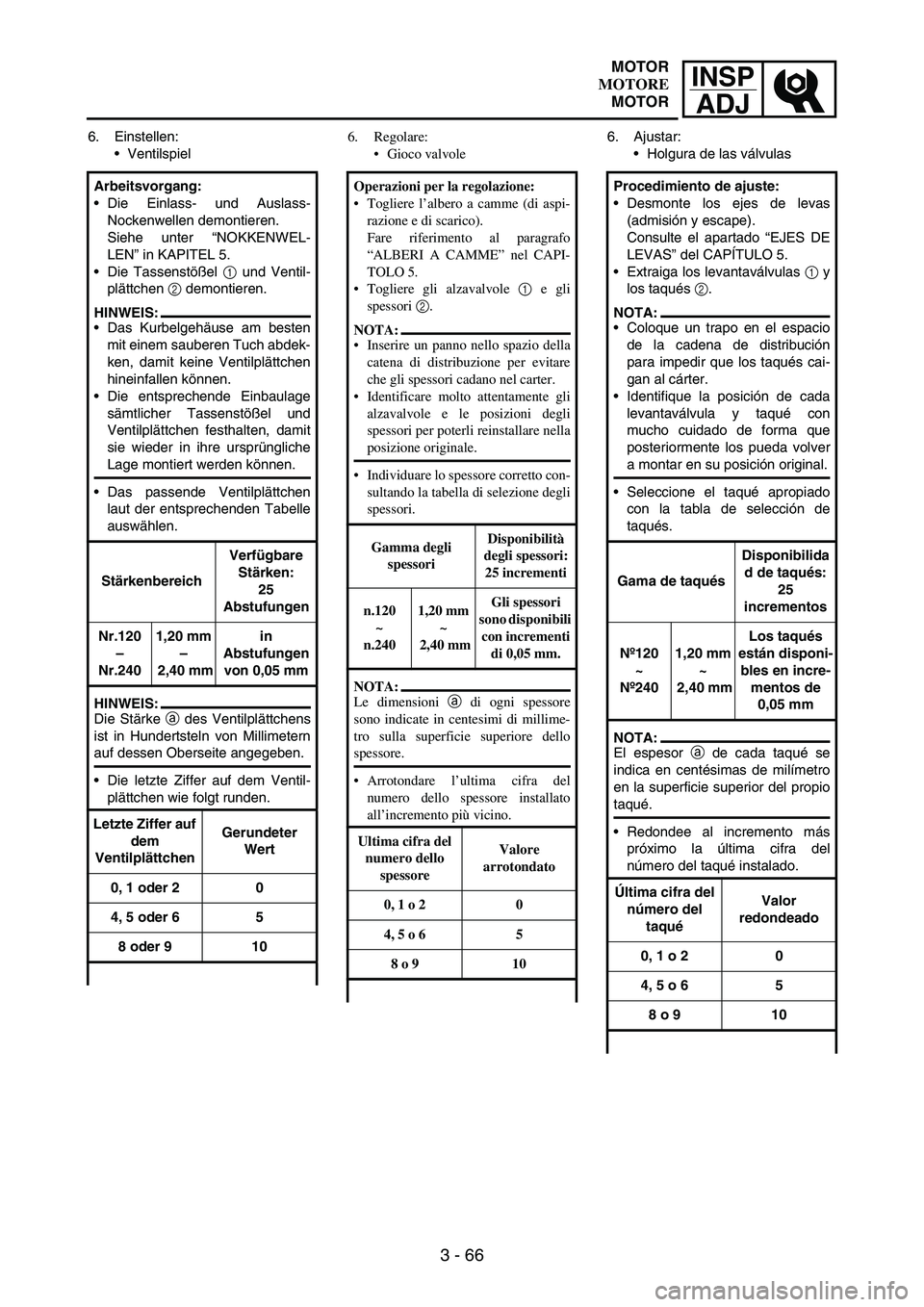

3 - 66
6. Einstellen:
Ventilspiel
Arbeitsvorgang:
Die Einlass- und Auslass-
Nockenwellen demontieren.
Siehe unter “NOKKENWEL-
LEN” in KAPITEL 5.
Die Tassenstößel
1 und Ventil-
plättchen
2 demontieren.
HINWEIS:
Das Kurbelgehäuse am besten
mit einem sauberen Tuch abdek-
ken, damit keine Ventilplättchen
hineinfallen können.
Die entsprechende Einbaulage
sämtlicher Tassenstößel und
Ventilplättchen festhalten, damit
sie wieder in ihre ursprüngliche
Lage montiert werden können.
Das passende Ventilplättchen
laut der entsprechenden Tabelle
auswählen.
StärkenbereichVerfügbare
Stärken:
25
Abstufungen
Nr.120
–
Nr.2401,20 mm
–
2,40 mmin
Abstufungen
von 0,05 mm
HINWEIS:
Die Stärke
a des Ventilplättchens
ist in Hundertsteln von Millimetern
auf dessen Oberseite angegeben.
Die letzte Ziffer auf dem Ventil-
plättchen wie folgt runden.
Letzte Ziffer auf
dem
VentilplättchenGerundeter
Wert
0, 1 oder 2 0
4, 5 oder 6 5
8 oder 9 10
6. Regolare:
Gioco valvole
Operazioni per la regolazione:
Togliere l’albero a camme (di aspi-
razione e di scarico).
Fare riferimento al paragrafo
“ALBERI A CAMME” nel CAPI-
TOLO 5.
Togliere gli alzavalvole 1 e gli
spessori 2.
NOTA:
Inserire un panno nello spazio della
catena di distribuzione per evitare
che gli spessori cadano nel carter.
Identificare molto attentamente gli
alzavalvole e le posizioni degli
spessori per poterli reinstallare nella
posizione originale.
Individuare lo spessore corretto con-
sultando la tabella di selezione degli
spessori.
Gamma degli
spessoriDisponibilità
degli spessori:
25 incrementi
n.120
~
n.2401,20 mm
~
2,40 mmGli spessori
sono disponibili
con incrementi
di 0,05 mm.
NOTA:
Le dimensioni a di ogni spessore
sono indicate in centesimi di millime-
tro sulla superficie superiore dello
spessore.
Arrotondare l’ultima cifra del
numero dello spessore installato
all’incremento più vicino.
Ultima cifra del
numero dello
spessoreValore
arrotondato
0, 1 o 2 0
4, 5 o 6 5
8 o 9 10
6. Ajustar:
Holgura de las válvulas
Procedimiento de ajuste:
Desmonte los ejes de levas
(admisión y escape).
Consulte el apartado “EJES DE
LEVAS” del CAPÍTULO 5.
Extraiga los levantaválvulas
1 y
los taqués
2.
NOTA:
Coloque un trapo en el espacio
de la cadena de distribución
para impedir que los taqués cai-
gan al cárter.
Identifique la posición de cada
levantaválvula y taqué con
mucho cuidado de forma que
posteriormente los pueda volver
a montar en su posición original.
Seleccione el taqué apropiado
con la tabla de selección de
taqués.
Gama de taquésDisponibilida
d de taqués:
25
incrementos
Nº120
~
Nº2401,20 mm
~
2,40 mmLos taqués
están disponi-
bles en incre-
mentos de
0,05 mm
NOTA:
El espesor
a de cada taqué se
indica en centésimas de milímetro
en la superficie superior del propio
taqué.
Redondee al incremento más
próximo la última cifra del
número del taqué instalado.
Última cifra del
número del
taquéValor
redondeado
0, 1 o 2 0
4, 5 o 6 5
8 o 9 10
MOTOR
MOTORE
MOTOR

3 - 77
INSP
ADJ
EC360000
CHASSIS
EC361012BRAKE SYSTEM AIR BLEEDING
WARNING
Bleed the brake system if:
The system has been disassem-
bled.
A brake hose has been loosened
or removed.
The brake fluid is very low.
The brake operation is faulty.
A dangerous loss of braking per-
formance may occur if the brake
system is not properly bled.
1. Remove:
Brake master cylinder cap
Diaphragm
Reservoir float (front brake)
Protector (rear brake)
2. Bleed:
Brake fluid
ÈFront
ÉRear
Air bleeding steps:
a. Add proper brake fluid to the
reservoir.
b. Install the diaphragm. Be care-
ful not to spill any fluid or allow
the reservoir to overflow.
c. Connect the clear plastic tube
2 tightly to the caliper bleed
screw
1.
d. Place the other end of the tube
into a container.
e. Slowly apply the brake lever or
pedal several times.
f. Pull the lever in or push down
on the pedal. Hold the lever or
pedal in position.
g. Loosen the bleed screw and
allow the lever or pedal to
travel towards its limit.
h. Tighten the bleed screw when
the lever or pedal limit has
been reached; then release the
lever or pedal.
T R..
Bleed screw:
6 Nm
(0.6 m  kg, 4.3 ft  lb)
i. Repeat steps (e) to (h) until of
the air bubbles have been
removed from the system.
È
É
CHÂSSIS
PURGE D’AIR DU CIRCUIT DE
FREINAGE
AVERTISSEMENT
Purger l’air du circuit de freinage si:
Le circuit a été démonté.
Une durit de frein a été desserrée ou
déposée.
Le niveau du liquide de frein est très
bas.
Le frein fonctionne mal.
Si le circuit de freinage n’est pas cor-
rectement purgé, il peut s’ensuivre
une dangereuse perte d’efficacité du
freinage.
1. Déposer:
Couvercle de maître-cylindre de
frein
Diaphragme
Flotteur du réservoir (frein avant)
Protection (frein arrière)
2. Purger:
Liquide de frein
È
Avant
É
Arrière
Étapes de la purge de l’air:
a. Ajouter le liquide de frein adéquat
dans le réservoir.
b. Poser le diaphragme. Veiller à ne
pas renverser de liquide et à ne pas
faire déborder le réservoir.
c. Connecter hermétiquement le
tuyau en plastique transparent 2 à
la vis de purge 1 de l’étrier.
d. Placer l’autre extrémité du tuyau
dans un récipient.
e. Actionner lentement et plusieurs
fois le levier ou la pédale de frein.
f. Tirer le levier ou enfoncer la
pédale. Maintenir le levier ou la
pédale dans leur position respec-
tive.
g. Desserrer la vis de purge et laisser
le levier ou la pédale parvenir en
fin de course.
h. Serrer la vis de purge quand le
levier ou la pédale sont arrivés en
fin de course, puis relâcher le
levier ou la pédale.
T R..
Vis de purge:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
i. Répéter les opérations (e) à (h)
jusqu’à l’élimination totale des
bulles d’air du circuit.
CHASSIS
CHÂSSIS

INSP
ADJ
3 - 78
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN
WARNUNG
Die Bremshydraulik in folgenden
Fällen entlüften:
Die Anlage wurde zerlegt.
Ein Bremsschlauch wurde
gelöst oder erneuert.
Der Flüssigkeitsstand ist sehr
niedrig.
Die Bremse funktioniert nicht
einwandfrei.
Eine nicht korrekt durchgeführte
Entlüftung kann die Bremsleis-
tung beeinträchtigen.
1. Demontieren:
Vorratsbehälter-Deckel
Membran
Schwimmer (Vorderradbremse)
Protektor (Hinterradbremse)
2. Ablassen:
Bremsflüssigkeit
ÈVorn
ÉHinten
Arbeitsvorgang für die Entlüf-
tung:
a. Den Vorratsbehälter mit der
empfohlenen Bremsflüssigkeit
auffüllen.
b. Die Membran einsetzen. Dar-
auf achten, dass keine Flüssig-
keit verschüttet wird und dass
der Vorratsbehälter nicht über-
läuft.
c. Einen durchsichtigen Kunst-
stoffschlauch
2 fest an der
Bremssattel-Entlüftungs-
schraube
1 anschließen.
d. Das freie Schlauchende in
einen Auffangbehälter führen.
e. Den Bremshebel mehrmals
langsam betätigen.
f. Den entsprechenden Brems-
hebel betätigen. Den Bremshe-
bel kräftig betätigen und in
dieser Stellung halten.
g. Die Entlüftungsschraube lok-
kern, woraufhin der Hebel sich
bis auf den Anschlag zubewegt.
h. Sobald der Hebel den
Anschlag erreicht hat, die Ent-
lüftungsschraube festziehen
und dann den Hebel loslassen.
T R..
Entlüftungsschraube:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
i. Die Schritte (e) bis (h) so lange
wiederholen, bis keine Luft-
bläschen mehr im Kunststoff-
schlauch zu sehen sind.
PARTE CICLISTICA
SPURGO ARIA SISTEMA
FRENANTE
AVVERTENZA
Spurgare il circuito dei freni se:
Il sistema è stato disassemblato.
Uno dei tubi del freno è stato allen-
tato o rimosso.
Il livello del liquido freni è molto
basso.
Il funzionamento del freno è difet-
toso.
Se non si spurga correttamente il
sistema frenante, può verificarsi una
pericolosa perdita di efficienza della
frenata.
1. Togliere:
Coperchio pompa del freno
Diaframma
Galleggiante serbatoio
(freno anteriore)
Protezione (freno posteriore)
2. Spurgare:
Liquido dei freni
È
Anteriore
É
Posteriore
Operazioni per lo spurgo dell’aria:
a. Aggiungere al serbatoio il liquido
freni corretto.
b. Installare il diaframma. Atten-
zione a non versare in alcun modo
il liquido o a non far traboccare il
liquido dal serbatoio.
c. Collegare strettamente il tubo di
plastica chiaro 2 alla vite di
spurgo della pinza 1.
d. Posizionare l’altra estremità del
tubo in un recipiente.
e. Azionare lentamente la leva o il
pedale del freno diverse volte.
f. Tirare la leva o premere il pedale.
Mantenere la leva o il pedale in
posizione.
g. Allentare la vite di spurgo e por-
tare la corsa della leva o del
pedale verso il limite.
h. Avvitare la vite di spurgo quando
si raggiunge il limite della leva o
del pedale, quindi rilasciare la
leva o il pedale.
T R..
Vite di spurgo:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
i. Ripetere le operazioni dalla (e)
alla (h) fino all’eliminazione delle
bolle d’aria dal sistema.
CHASIS
PURGA DE AIRE DEL SISTEMA
DE FRENOS
ADVERTENCIA
Debe purgar el sistema de frenos
si:
El sistema ha sido desmontado.
Se ha soltado o extraído un tubo
de freno.
El nivel de líquido de frenos está
muy bajo.
El freno funciona mal.
Si el sistema de frenos no se
purga de forma adecuada se
puede producir una peligrosa pér-
dida de rendimiento de los frenos.
1. Extraer:
Tapa de la bomba de freno
Diafragma
Flotador del depósito
(freno delantero)
Protector (freno trasero)
2. Purgar:
Líquido de frenos
ÈDelantero
ÉTrasero
Procedimiento de purga:
a. Añada líquido de frenos del
tipo adecuado al depósito.
b. Instale el diafragma. Evite
derramar líquido de frenos o
que rebose el depósito.
c. Acople firmemente el tubo de
plástico transparente
2 al tor-
nillo de purga de la pinza
1.
d. Coloque el otro extremo del
tubo en un recipiente.
e. Accione lentamente la maneta
o el pedal de freno varias
veces.
f. Apriete la maneta de freno o
pise el pedal. Mantenga la
maneta o el pedal en esa posi-
ción.
g. Afloje el tornillo de purga y deje
que la maneta o el pedal se
desplacen hasta su límite.
h. Apriete el tornillo de purga
cuando la maneta o el pedal
hayan llegado a su límite; en
ese momento suelte la maneta
o el pedal.
T R..
Tornillo de purga:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
i. Repita los pasos (e) a (h) hasta
eliminar las burbujas de aire
del sistema.
FAHRWERK
PARTE CICLISTICA
CHASIS

INSP
ADJ
3 - 80
3. Montieren:
Protektor (Hinterradbremse)
Schwimmer (Vorderradbremse)
Membran
Vorratsbehälter-Deckel
VORDERRADBREMSE
EINSTELLEN
1. Kontrollieren:
Handbremshebel-Position
a
2. Demontieren:
Handbremshebel-Abdeckung
3. Einstellen:
Handbremshebel-Position
4. Montieren:
Handbremshebel-Abdeckung
HINWEIS:
Kann die Bremsanlage nicht zufrie-
den stellend entlüftet werden,
sollte die Flüssigkeit einige Stun-
den ruhen. Den Entlüftungsvor-
gang erst dann wieder aufnehmen,
wenn keine Luftbläschen mehr in
der Flüssigkeit erkennbar sind.
j. Den Vorratsbehälter bis zum
vorgeschriebenen Stand mit der
empfohlenen Bremsflüssigkeit
auffüllen.
WARNUNG
Nach dem Entlüften der hydrau-
lischen Anlage muss die Bremse
auf einwandfreie Funktion über-
prüft werden.
Handbremshebel-
Position a:
Normal-
einstellungEinstellbereich
95 mm (3,74 in)76–97 mm
(2,99–3,82 in)
Arbeitsvorgang für die Hand-
bremshebel-Position:
Die Sicherungsmutter
1 lokkern.
Die Einstellschraube
2 verdre-
hen, bis die Hebelposition
a im
Sollbereich ist.
Die Sicherungsmutter festziehen.
T R..
Sicherungsmutter:
5 Nm
(0,5 m  kg, 3,6 ft  lb)
ACHTUNG:
Die Sicherungsmutter muss
vorschriftsmäßig festgezogen
werden, um eine Beeinträchti-
gung der Bremsfunktion zu ver-
meiden.
3. Installare:
Protezione (freno posteriore)
Galleggiante serbatoio
(freno anteriore)
Diaframma
Coperchio pompa del freno
REGOLAZIONE DEL FRENO
ANTERIORE
1. Controllare:
Posizione leva del freno a
2. Togliere:
Rivestimento leva del freno
3. Regolare:
Posizione leva del freno
4. Installare:
Rivestimento leva del freno
NOTA:
Se lo spurgo risulta difficoltoso,
potrebbe essere necessario lasciar
depositare il liquido dei freni per
alcune ore. Ripetere la procedura di
spurgo quando le bollicine nel sistema
sono scomparse.
j. Aggiungere liquido dei freni nel
serbatoio fino alla linea di livello.
AVVERTENZA
Controllare il funzionamento del
freno dopo lo spurgo del sistema fre-
nante.
Posizione leva del freno a:
Posizione
standard Punto di
regolazione
95 mm (3,74 in)76 ~ 97 mm
(2,99 ~ 3,82 in)
Operazioni per la regolazione della
posizione leva del freno:
Allentare il controdado 1.
Ruotare il bullone di regolazione
2 finché la posizione della leva a
rientri nella posizione indicata.
Serrare il controdado.
T R..
Controdado:
5 Nm
(0,5 m  kg, 3,6 ft  lb)
ATTENZIONE:
Assicurarsi di serrare il contro-
dado, poiché un controdado allen-
tato riduce l’efficienza della
frenata.
3. Instalar:
Protector (freno trasero)
Flotador del depósito
(freno delantero)
Diafragma
Tapa de la bomba de freno
AJUSTE DEL FRENO
DELANTERO
1. Comprobar:
Posición de la maneta de
freno
a
2. Extraer:
Tapa de la maneta de freno
3. Ajustar:
Posición de la maneta de freno
4. Instalar:
Tapa de la maneta de freno
NOTA:
Si la purga resulta difícil, puede ser
necesario dejar que el líquido de
frenos se estabilice durante unas
horas. Repita la operación de
purga cuando hayan desapare-
cido las pequeñas burbujas del sis-
tema.
j. Añada líquido de frenos hasta la
línea de nivel del depósito.
ADVERTENCIA
Después de purgar el sistema de
frenos, compruebe el funciona-
miento de estos.
Posición de la maneta
de freno a:
Posición
estándarAmplitud del
ajuste
95 mm (3,74 in)76 ~ 97 mm
(2,99 ~ 3,82 in)
Procedimiento de ajuste de la
posición de la maneta de freno:
Afloje la contratuerca
1.
Gire el tornillo de ajuste
2
hasta que la maneta
a se sitúe
en la posición especificada.
Apriete la contratuerca.
T R..
Contratuerca:
5 Nm
(0,5 m  kg, 3,6 ft  lb)
ATENCION:
No olvide apretar la contra-
tuerca, ya que de lo contrario
disminuirá el rendimiento del
freno.
FAHRWERK
PARTE CICLISTICA
CHASIS

INSP
ADJ
3 - 82
HINTERRADBREMSE
EINSTELLEN
1. Kontrollieren:
Fußbremshebel-Position
a
Nicht nach Vorgabe
→ Einstel-
len.
2. Einstellen:
Fußbremshebel-Position
VORDERRAD-SCHEIBENBREMS-
BELÄGE KONTROLLIEREN UND
ERNEUERN
1. Kontrollieren:
Scheibenbremsbelag-Stärke
a
Nicht nach Vorgabe
→ Satz-
weise erneuern.
Fußbremshebel-Position
a:
10 mm (0,39 in)
Arbeitsvorgang für die Fuß-
bremshebel-Position:
Die Sicherungsmutter
1 lokkern.
Die Einstellmutter
2 verdrehen,
bis die Hebelposition
a im Soll-
bereich ist.
Die Sicherungsmutter festziehen.
WARNUNG
Die Fußbremshebel-Position,
wie abgebildet, zwischen dem
Maximum È und dem Mini-
mum É einstellen. (Bei die-
ser Einstellung darauf achten,
dass das Ende b der
Schraube 3 am Gewinde 4
herausragt, wobei der
Abstand c zum Bremshebel
5) 2 mm (0,08 in) nicht unter-
schreiten sollte.)
Nach dem Einstellen der Fuß-
bremshebel-Position muss
überprüft werden, ob die
Bremse nicht schleift.
Scheibenbremsbelag-
Stärke:
4,4 mm (0,17 in)
:
1,0 mm (0,04 in)
2. Erneuern:
Scheibenbremsbelag
Ersatzvorgang für den Schei-
benbremsbelag:
Die Bremsbelag-Haltestift-
Abdeckung
1 demontieren.
REGOLAZIONE DEL FRENO
POSTERIORE
1. Controllare:
Altezza pedale del freno a
Non conforme alle specifiche →
Regolare.
2. Regolare:
Altezza pedale del freno
Altezza pedale del freno a:
10 mm (0,39 in)
Operazioni per la regolazione
dell’altezza pedale del freno:
Allentare il controdado 1.
Ruotare il dado di regolazione 2
finché l’altezza del pedale a rien-
tri nell’altezza indicata.
Serrare il controdado.
AVVERTENZA
Regolare l’altezza del pedale ad
un livello compreso tra il mas-
simo È e il minimo É come
indicato. (Per questa regola-
zione, l’estremità 3 del bullone
b deve sporgere oltre dalla
porzione avvitata 4 non meno
di 2 mm (0,08 in) c dal pedale
del freno 5).
Dopo la regolazione dell’altezza
del pedale, assicurarsi che il
freno posteriore non sia rigido.
CONTROLLO E SOSTITUZIONE
DELLA PASTIGLIA DEL FRENO
ANTERIORE
1. Controllare:
Spessore pastiglia del freno a
Non conforme alle specifiche →
Sostituire in blocco.
Spessore pastiglia del
freno:
4,4 mm (0,17 in)
:
1,0 mm (0,04 in)
2. Sostituire:
Pastiglia del freno
Operazione per la sostituzione
delle pastiglie del freno:
Togliere il tappo del perno pasti-
glia 1.
AJUSTE DEL FRENO TRASERO
1. Comprobar:
Altura del pedal de freno
a
Fuera del valor especificado
→ Ajustar.
2. Ajustar:
Altura del pedal de freno
Altura del pedal de freno
a:
10 mm (0,39 in)
Procedimiento de ajuste de la
altura del pedal:
Afloje la contratuerca
1.
Gire la tuerca de ajuste
2
hasta que el pedal
a tenga la
altura especificada.
Apriete la contratuerca.
ADVERTENCIA
Ajuste la altura del pedal
entre el máximo È y el
mínimo É como se muestra.
(En este ajuste, el extremo b
del tornillo 3 debe sobresalir
de la parte fileteada 4 pero
no debe separarse menos de
2mm (0,08in) c del pedal de
freno 5).
Después de ajustar la altura
del pedal, verifique que el
freno trasero no arrastre.
COMPROBACIÓN Y CAMBIO DE
LAS PASTILLAS DEL FRENO
DELANTERO
1. Comprobar:
Espesor de las pastillas de
freno
a
Fuera del valor especificado
→ Cambiar el conjunto de
pastillas.
Espesor de las pastillas
de freno:
4,4 mm (0,17 in)
:
1,0 mm (0,04 in)
2. Cambiar:
Pastillas de freno
Procedimiento de cambio de
las pastillas de freno:
Extraiga el tapón del pasador
de la pastilla
1.
FAHRWERK
PARTE CICLISTICA
CHASIS

INSP
ADJ
3 - 86
4. Kontrollieren:
Funktion des Handbremshe-
bels
Weich, schwammig
→ Brems-
hydraulik entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜF-
TEN”.
HINTERRAD-SCHEIBENBREMS-
BELÄGE KONTROLLIEREN UND
ERNEUERN
1. Kontrollieren:
Scheibenbremsbelag-Stärke
a
Nicht nach Vorgabe
→ Satz-
weise erneuern.
Scheibenbremsbelag-
Stärke:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Erneuern:
Scheibenbremsbelag
Ersatzvorgang für den Schei-
benbremsbelag:
Den Protektor
1 und die
Bremsbelag-Haltestift-Abdek-
kung
2 demontieren.
Den Bremsbelag-Haltestift
3
lockern.
Das Hinterrad
4 und den
Bremssattel
5 demontieren.
Siehe unter “VORDER- UND
HINTERRAD” in KAPITEL 6.
Den Bremsbelag-Haltestift
6
und die Scheibenbremsbeläge
7 demontieren.
Einen durchsichtigen Kunst-
stoffschlauch
8 an der Entlüf-
tungsschraube
9 befestigen
und dessen Ende in einen Auf-
fangbehälter führen.
Die Entlüftungsschraube lok-
kern und dann den Bremskol-
ben mit den Fingern in den
Bremssattel zurückdrücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wieder verwenden.
Die Entlüftungsschraube fest-
ziehen.
T R..
Entlüftungsschraube:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
4. Controllare:
Funzionamento della leva del
freno
Leva morbida o spugnosa →
Spurgare il sistema frenante.
Fare riferimento al paragrafo
“SPURGO ARIA SISTEMA
FRENANTE”.
CONTROLLO E SOSTITUZIONE
DELLA PASTIGLIA DEL FRENO
POSTERIORE
1. Controllare:
Spessore pastiglia del freno a
Non conforme alle specifiche →
Sostituire in blocco.
Spessore pastiglia del
freno:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Sostituire:
Pastiglia del freno
Operazione per la sostituzione
delle pastiglie del freno:
Togliere la protezione 1 e il tappo
del perno pastiglia 2.
Allentare il perno pastiglia 3.
Togliere la ruota posteriore 4 e la
pinza del freno 5.
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
POSTERIORE” nel CAPITOLO 6.
Togliere il perno pastiglia 6 e le
pastiglie del freno 7.
Collegare il flessibile trasparente
8 alla vite di spurgo 9 e collo-
care alla sua estremità un reci-
piente adatto.
Allentare la vite di spurgo e inse-
rire il pistoncino della pinza freno.
ATTENZIONE:
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
Serrare la vite di spurgo.
T R..
Vite di spurgo:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
4. Comprobar:
Funcionamiento de la maneta
de freno
Tacto blando o esponjoso
→
Purgar el sistema de freno.
Consulte el apartado “PURGA
DE AIRE DEL SISTEMA DE
FRENOS”.
COMPROBACIÓN Y CAMBIO DE
LAS PASTILLAS DEL FRENO
TRASERO
1. Comprobar:
Espesor de las pastillas de
freno
a
Fuera del valor especificado
→ Cambiar el conjunto de
pastillas.
Espesor de las pastillas
de freno:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Cambiar:
Pastillas de freno
Procedimiento de cambio de
las pastillas de freno:
Extraiga el protector
1 y el
tapón del pasador de la pastilla
2.
Afloje el pasador de la pastilla
3.
Extraiga la rueda trasera
4 y la
pinza de freno
5.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 6.
Extraiga el pasador de las pas-
tillas
6 y las pastillas de freno
7.
Acople el tubo transparente
8
al tornillo de purga
9 y coloque
un recipiente apropiado debajo
del extremo.
Afloje el tornillo de purga y
empuje hacia dentro el pistón
de la pinza de freno.
ATENCION:
No reutilice el líquido de frenos.
Apriete el tornillo de purga.
T R..
Tornillo de purga:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
FAHRWERK
PARTE CICLISTICA
CHASIS
