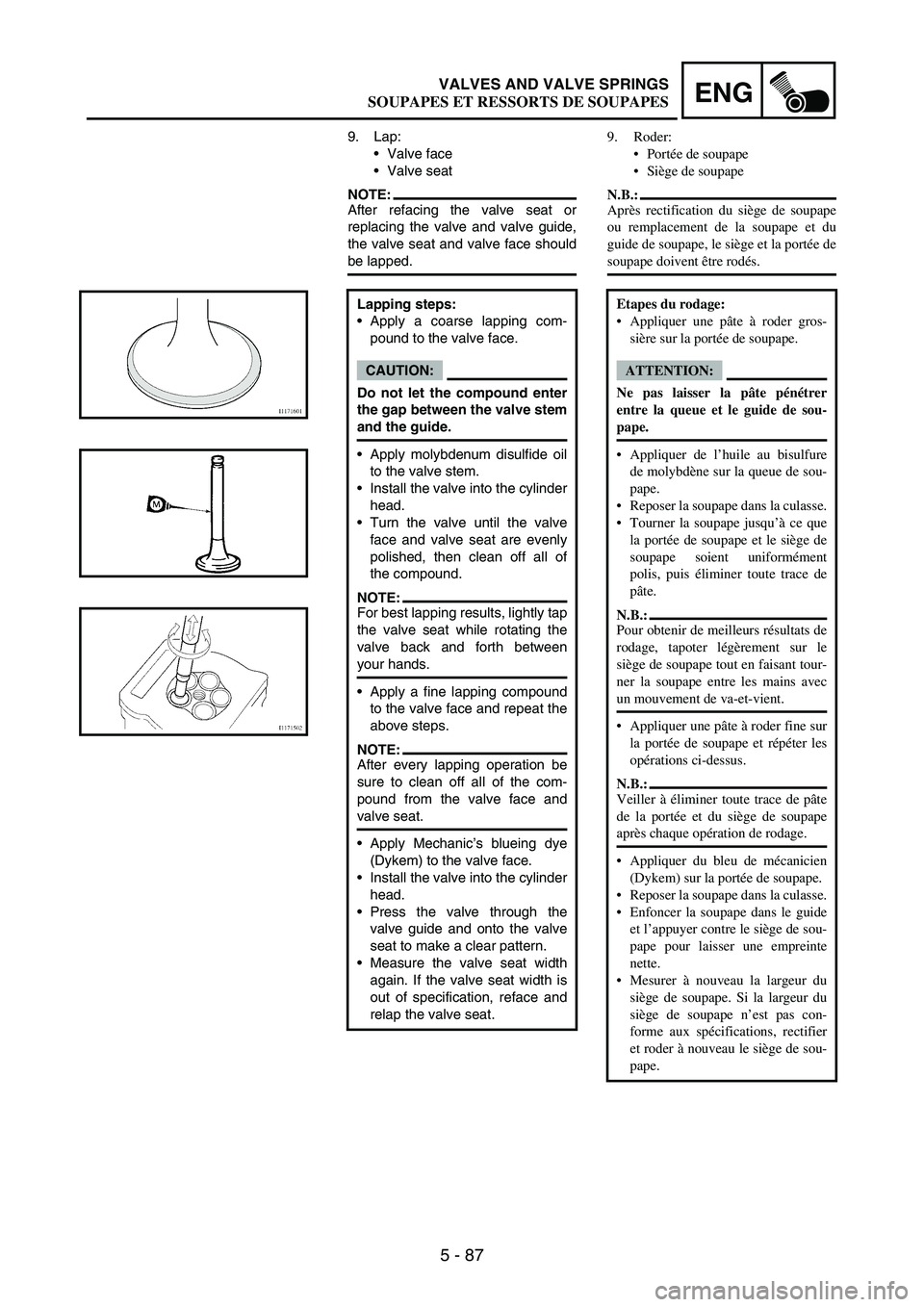

5 - 87
ENGVALVES AND VALVE SPRINGS
9. Lap:
Valve face
Valve seat
NOTE:After refacing the valve seat or
replacing the valve and valve guide,
the valve seat and valve face should
be lapped.
Lapping steps:
Apply a coarse lapping com-
pound to the valve face.
CAUTION:
Do not let the compound enter
the gap between the valve stem
and the guide.
Apply molybdenum disulfide oil
to the valve stem.
Install the valve into the cylinder
head.
Turn the valve until the valve
face and valve seat are evenly
polished, then clean off all of
the compound.
NOTE:For best lapping results, lightly tap
the valve seat while rotating the
valve back and forth between
your hands.
Apply a fine lapping compound
to the valve face and repeat the
above steps.
NOTE:After every lapping operation be
sure to clean off all of the com-
pound from the valve face and
valve seat.
Apply Mechanic’s blueing dye
(Dykem) to the valve face.
Install the valve into the cylinder
head.
Press the valve through the
valve guide and onto the valve
seat to make a clear pattern.
Measure the valve seat width
again. If the valve seat width is
out of specification, reface and
relap the valve seat.
9. Roder:
Portée de soupape
Siège de soupape
N.B.:
Après rectification du siège de soupape
ou remplacement de la soupape et du
guide de soupape, le siège et la portée de
soupape doivent être rodés.
Etapes du rodage:
Appliquer une pâte à roder gros-
sière sur la portée de soupape.
ATTENTION:
Ne pas laisser la pâte pénétrer
entre la queue et le guide de sou-
pape.
Appliquer de l’huile au bisulfure
de molybdène sur la queue de sou-
pape.
Reposer la soupape dans la culasse.
Tourner la soupape jusqu’à ce que
la portée de soupape et le siège de
soupape soient uniformément
polis, puis éliminer toute trace de
pâte.
N.B.:
Pour obtenir de meilleurs résultats de
rodage, tapoter légèrement sur le
siège de soupape tout en faisant tour-
ner la soupape entre les mains avec
un mouvement de va-et-vient.
Appliquer une pâte à roder fine sur
la portée de soupape et répéter les
opérations ci-dessus.
N.B.:
Veiller à éliminer toute trace de pâte
de la portée et du siège de soupape
après chaque opération de rodage.
Appliquer du bleu de mécanicien
(Dykem) sur la portée de soupape.
Reposer la soupape dans la culasse.
Enfoncer la soupape dans le guide
et l’appuyer contre le siège de sou-
pape pour laisser une empreinte
nette.
Mesurer à nouveau la largeur du
siège de soupape. Si la largeur du
siège de soupape n’est pas con-
forme aux spécifications, rectifier
et roder à nouveau le siège de sou-
pape.
SOUPAPES ET RESSORTS DE SOUPAPES

5 - 137
ENGOIL FILTER ELEMENT, WATER PUMP AND RIGHT CRANKCASE COVER
REMOVAL POINTS
Impeller shaft
1. Remove:
Impeller
1
Washer
2
Impeller shaft
3
NOTE:Hold the impeller shaft on its width
across the flats
a with spanners,
etc. and remove the impeller.
EC4G3210Oil seal
NOTE:It is not necessary to disassemble
the water pump, unless there is an
abnormality such as excessive
change in coolant level, discoloration
of coolant, or milky transmission oil.
1. Remove:
Bearing
1
2. Remove:
Oil seal
1
INSPECTION
Oil delivery pipe
1. Inspect:
Oil delivery pipe
1
Bend/damage
→ Replace.
Clogged
→ Blow.
EC444200Impeller shaft
1. Inspect:
Impeller shaft
1
Bend/wear/damage
→
Replace.
Fur deposits
→ Clean.
POINTS DE DEPOSE
Arbre d’entraînement
1. Déposer:
Rotor 1
Rondelle 2
Arbre d’entraînement 3
N.B.:
Maintenir l’arbre d’entraînement en le
saisissant par les côtés plats a à l’aide
d’une clé, etc., et déposer le rotor.
Bague d’étanchéité
N.B.:
Il n’est pas nécessaire de démonter la
pompe à eau sauf en cas d’anomalies tel-
les qu’une modification importante du
niveau de liquide de refroidissement, une
décoloration du liquide de refroidisse-
ment ou un aspect laiteux de l’huile de
boîte de vitesses.
1. Déposer:
Roulement 1
2. Déposer:
Bague d’étanchéité 1
CONTROLE
Tuyau d’huile
1. Contrôler:
Tuyau d’huile 1
Déformation/endommagement →
Remplacer.
Obstrué → Souffler.
Arbre d’entraînement
1. Contrôler:
Arbre d’entraînement 1
Déformation/usure/endommage-
ment → Remplacer.
Dépôts de tartre → Nettoyer.
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT

5 - 141
ENGOIL FILTER ELEMENT, WATER PUMP AND RIGHT CRANKCASE COVER
Impeller shaft
1. Install:
Impeller shaft
1
Washer
2
Impeller
3
NOTE:Take care so that the oil seal lip is
not damaged or the spring does
not slip off its position.
When installing the impeller shaft,
apply the lithium soap base grease
on the oil seal lip and impeller
shaft. And install the shaft while
turning it.
Hold the impeller shaft on its width
across the flats
a with spanners,
etc. and install the impeller.
T R..14 Nm (1.4 m · kg, 10 ft · lb)
Right crankcase cover
1. Install:
Dowel pin
1
O-ring
2
Collar
3
Gasket
4
NOTE:Apply the lithium soap base grease
on the O-ring.
New
New
2. Install:
Right crankcase cover
1
Bolt (right crankcase cover)
2
NOTE:Apply the engine oil on the impeller
shaft end.
Mesh the impeller shaft gear
3
with primary drive gear
4.
Tighten the bolts in stage, using a
crisscross pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Arbre d’entraînement
1. Monter:
Arbre d’entraînement 1
Rondelle 2
Rotor 3
N.B.:
Veiller à ce que la lèvre de la bague
d’étanchéité ne soit pas endommagée
ou à ce que le ressort ne glisse pas
hors de son emplacement.
Lors de l’installation de l’arbre
d’entraînement, appliquer de la graisse
à savon de lithium sur la lèvre de la
bague d’étanchéité et l’arbre d’entraî-
nement. Monter l’arbre tout en le fai-
sant tourner.
Maintenir l’arbre d’entraînement en le
saisissant par les côtés plats a à l’aide
d’une clé, etc., et monter le rotor.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Demi-carter droit
1. Monter:
Goujon 1
Joint torique 2
Entretoise épaulée 3
Joint 4
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
New
New
2. Monter:
Demi-carter droit 1
Boulon (demi-carter droit) 2
N.B.:
Appliquer de l’huile moteur sur
l’extrémité de l’arbre d’entraînement.
Engrener le pignon de l’arbre d’entraî-
nement 3 avec le pignon menant de
transmission primaire 4.
Serrer les boulons par étapes et en pro-
cédant en croix.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT

5 - 237
ENGCRANKCASE AND CRANKSHAFT
EC4N4201Crankshaft
1. Measure:
Runout limit
a
Small end free play limit
b
Connecting rod big end side
clearance
c
Crank width
d
Out of specification
→
Replace.
Use the dial gauge and a
thickness gauge.
Dial gauge and stand:
YU-3097/90890-01252
Standard
Runout
limit:0.03 mm
(0.0012 in)0.05 mm
(0.002 in)
Small end
free play:0.4 ~
1.0 mm
(0.016 ~
0.039 in)2.0 mm
(0.08 in)
Side
clearance:0.15 ~
0.45 mm
(0.0059 ~
0.0177 in)0.50 mm
(0.02 in)
Crack
width:55.95 ~
56.00 mm
(2.203 ~
2.205 in)—
Oil strainer
1. Inspect:
Oil strainer
Damage
→ Replace.
Oil delivery pipe 2
1. Inspect:
Oil delivery pipe 2
1
O-ring
2
Damage
→ Replace.
Oil orifice
a
Clogged
→ Blow.
Vilebrequin
1. Mesurer:
Limite de faux-rond a
Limite de jeu de pied de bielle b
Jeu latéral de tête de bielle c
Largeur de volant d
Hors spécifications → Rempla-
cer.
Utiliser un comparateur à cadran
et un calibre d’épaisseur.
Comparateur à cadran et
support:
YU-3097/90890-01252
Standard
Limite de
faux-rond:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Jeu de pied
de bielle:0,4 à 1,0 mm
(0,016 à
0,039 in)2,0 mm
(0,08 in)
Jeu latéral:0,15 à
0,45 mm
(0,0059 à
0,0177 in)0,50 mm
(0,02 in)
Largeur de
volant:55,95 à
56,00 mm
(2,203 à
2,205 in)—
Crépine à huile
1. Contrôler:
Crépine à huile
Endommagement → Remplacer.
Tuyau d’huile 2
1. Contrôler:
Tuyau d’huile 2 1
Joint torique 2
Endommagement → Remplacer.
Trou d’huile a
Obstrué → Souffler.
CARTER MOTEUR ET VILEBREQUIN
