2007 YAMAHA TTR50 ESP

INTRODUCTION
FAU41800
Félicitations au propriétaire du modèle TT-R50E/TT-R50EW de Yamaha. Ce modèle représente le fruit de nombreuses années d’expé-
rience dans la production de machines de sport, de tourisme et de course. Le nouveau propriétaire pourra apprécier pleinement la perfec-
tion technique et la fiabilité qui ont fait de Yamaha un leader dans ce domaine.
Ce manuel contient la description du fonctionnement, les instructions pour l’entretien de base et les points de contrôle à effectuer périodi-
quement. Au moindre doute concernant le fonctionnement ou l’entretien de la moto, ne pas hésiter à consulter un concessionnaire
Yamaha.
De par sa conception et sa fabrication, cette moto Yamaha est entièrement conforme aux normes relatives à la pollution atmosphérique
en vigueur à la date de fabrication. Le respect de ces normes s’est fait sans préjudice au rendement ni à la consommation. Afin de pré-
server la conformité à ces normes, il importe que l’utilisateur et le concessionnaire respectent scrupuleusement les tableaux d’entretiens
périodiques et toutes les instructions données dans ce manuel.
MESSAGES DE SÉCURITÉ IMPORTANTS :

LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LA MOTO. IL EST IMPÉRATIF DE BIEN
COMPRENDRE TOUTES LES INSTRUCTIONS.


RESPECTER LES INSTRUCTIONS REPRISES SUR LES ÉTIQUETTES D’AVERTISSEMENT ET D’ATTENTION COLLÉES SUR
LA MOTO.


NE JAMAIS CONDUIRE UNE MOTO AVANT D’AVOIR MAÎTRISÉ LES TECHNIQUES NÉCESSAIRES.


LE POIDS DU PILOTE NE PEUT EXCÉDER 40 kg (88 lb).
REMARQUE IMPORTANTE À L’INTENTION DES PARENTS :
Une moto n’est pas un jouet. Avant de laisser un jeune piloter une moto, il faut s’assurer d’avoir compris les instructions et avertissements
donnés dans ce manuel. Il faudra ensuite s’assurer que le jeune s’y conforme. Un enfant ou un jeune n’a pas l’habileté, les capacités phy-
siques et le bon sens d’un adulte. Certains peuvent ne pas être capables de piloter une moto en toute sécurité. Une surveillance perma-
nente par un adulte est donc impérative. Les parents ne devraient permettre une utilisation régulière de cette moto que si le jeune se mon-
tre capable de le piloter en toute sécurité.
Cette moto est livrée avec un limiteur de vitesse réglable. Yamaha recommande de limiter au maximum la puissance du moteur pour tout
pilote débutant en serrant la vis de réglage du limiteur de vitesse à fond. La vis de réglage pourra être desserrée progressivement afin que
la vitesse maximale augmente au fur et à mesure que le pilote se familiarise avec le véhicule. Les parents devront estimer les capacités
de conduite de leur enfant et augmenter judicieusement la puissance de la moto en fonction de celles-ci.
LES MOTOS SONT DES VÉHICULES MONOVOIES. LEUR SÉCURITÉ DÉPEND DE TECHNIQUES DE CONDUITE ADÉQUATES ET
DES CAPACITÉS DU CONDUCTEUR. TOUT CONDUCTEUR DOIT CONNAÎTRE LES EXIGENCES SUIVANTES AVANT DE PREN-
DRE LA ROUTE.
U1P681F0.book Page 1 Tuesday, April 18, 2006 3:00 PM

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU41090
Les informations particulièrement importantes sont repérées par les notations suivantes :N.B.:

Ce manuel fait partie intégrante de la moto et devra être remis à l’acheteur en cas de vente ultérieure du véhicule.


Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce
manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifi-
cations apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pashésiter à consulter un concessionnaire Yamaha.AVERTISSEMENT
FWA10030
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LA MOTO. Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR LA SÉCURITÉ !
Le non-respect des instructions données sous un AVERTISSEMENT peut entraîner des bles-
sures graves ou la mort
du pilote, d’une personne se trouvant à proximité ou d’une personne
inspectant ou réparant la moto.
La mention ATTENTION indique les précautions particulières à prendre pour éviter d’endom-
mager la moto.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTION:
N.B.:
U1P681F0.book Page 1 Tuesday, April 18, 2006 3:00 PM

CONSIGNES DE SÉCURITÉ
1-2
1
soire. Redoubler de prudence lors de la
conduite d’une moto chargée d’accessoi-
res. Voici quelques directives à suivre con-
cernant les accessoires :
Charge

Le poids du pilote ne peut excéder 40
kg (88 lb).


Les accessoires doivent être fixés
aussi bas et près de la moto que pos-
sible. S’efforcer de répartir au mieux le
poids de façon égale des deux côtés
de la moto afin de ne pas la déséquili-
brer.


Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires sont correc-
tement fixés avant de prendre la route.
Contrôler fréquemment les fixations
des accessoires.


Ne jamais placer des objets lourds ou
volumineux sur le guidon, la fourche
ou le garde-boue avant.
Accessoires
Des accessoires Yamaha d’origine sont dis-
ponibles. Ceux-ci sont spécialement con-
çus pour cette moto. Yamaha ne pouvant
tester tous les accessoires disponibles sur
le marché, le propriétaire est personnelle-
ment responsable de la sélection, du mon-tage et de l’utilisation d’accessoires d’autres
marques. Sélectionner et monter judicieu-
sement tout accessoire.
Lors du montage d’accessoires, respecter
les conseils suivants ainsi que ceux donnés
à la section “Charge”.


Ne jamais monter d’accessoires qui
pourraient nuire au bon fonctionne-
ment de la moto. Examiner soigneuse-
ment les accessoires avant de les
monter pour s’assurer qu’ils ne rédui-
sent en rien la garde au sol, l’angle
d’inclinaison dans les virages, le dé-
battement limite de la suspension, la
course de la direction ou le fonctionne-
ment des commandes.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto en raison d’effets aé-
rodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.


La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de l’installa-
tion électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes de
perte de puissance du moteur.
Essence et gaz d’échappement


L’ESSENCE EST UN PRODUIT
TRÈS INFLAMMABLE :
Toujours couper le moteur avant de
faire le plein.
Veiller à ne pas renverser d’es-
sence sur le moteur et sur le ou les
tubes et pots d’échappement.
Ne pas faire le plein en fumant ou à
proximité d’une flamme.


Ne jamais mettre le moteur en marche
ou le laisser tourner dans un local
fermé. Les gaz d’échappement sont
toxiques et peuvent rapidement entraî-
U1P681F0.book Page 2 Tuesday, April 18, 2006 3:00 PM

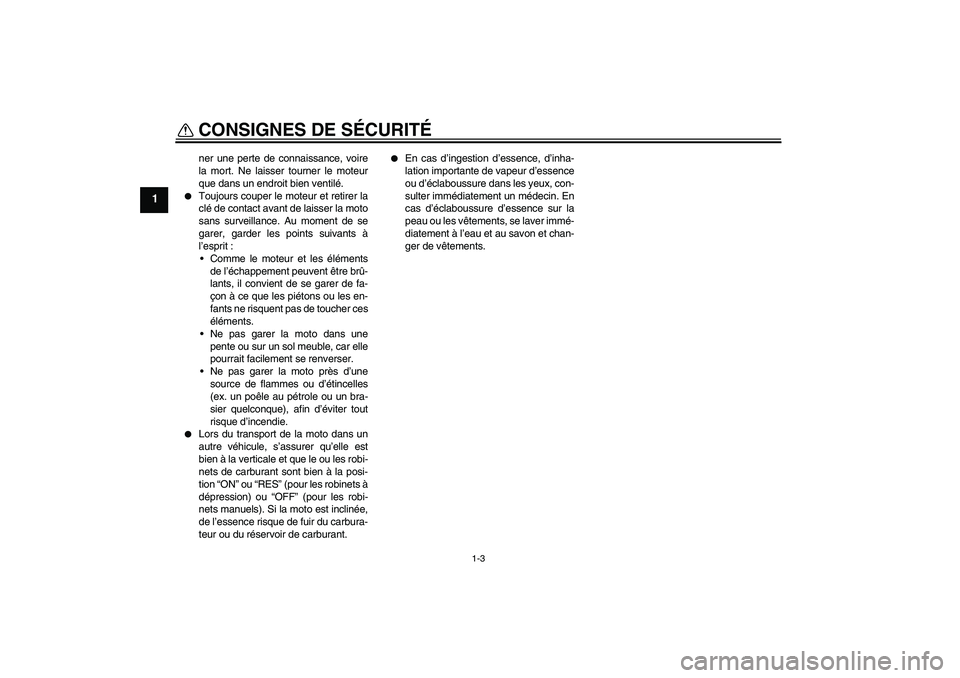

CONSIGNES DE SÉCURITÉ
1-3
1
ner une perte de connaissance, voire
la mort. Ne laisser tourner le moteur
que dans un endroit bien ventilé.


Toujours couper le moteur et retirer la
clé de contact avant de laisser la moto
sans surveillance. Au moment de se
garer, garder les points suivants à
l’esprit :
Comme le moteur et les éléments
de l’échappement peuvent être brû-
lants, il convient de se garer de fa-
çon à ce que les piétons ou les en-
fants ne risquent pas de toucher ces
éléments.
Ne pas garer la moto dans une
pente ou sur un sol meuble, car elle
pourrait facilement se renverser.
Ne pas garer la moto près d’une
source de flammes ou d’étincelles
(ex. un poêle au pétrole ou un bra-
sier quelconque), afin d’éviter tout
risque d’incendie.


Lors du transport de la moto dans un
autre véhicule, s’assurer qu’elle est
bien à la verticale et que le ou les robi-
nets de carburant sont bien à la posi-
tion “ON” ou “RES” (pour les robinets à
dépression) ou “OFF” (pour les robi-
nets manuels). Si la moto est inclinée,
de l’essence risque de fuir du carbura-
teur ou du réservoir de carburant.


En cas d’ingestion d’essence, d’inha-
lation importante de vapeur d’essence
ou d’éclaboussure dans les yeux, con-
sulter immédiatement un médecin. En
cas d’éclaboussure d’essence sur la
peau ou les vêtements, se laver immé-
diatement à l’eau et au savon et chan-
ger de vêtements.
U1P681F0.book Page 3 Tuesday, April 18, 2006 3:00 PM

CONTRÔLES AVANT UTILISATION
4-1
4
FAU15591
Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et
de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exem-
ple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquen-
ces. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les points suivants avant chaque randonnée.N.B.:Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de tempset celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
AVERTISSEMENT
FWA11150
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de lefaire contrôler et réparer avant d’utiliser le véhicule.
U1P681F0.book Page 1 Tuesday, April 18, 2006 3:00 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FAU21940
Roues à rayons Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées, et il faut
contrôler le serrage des rayons. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU40431
Accessoires et pièces de re-
change
AVERTISSEMENT
FWA14481
Bien veiller à n’utiliser que des accessoi-
res et pièces de rechange spécialement
conçus pour ce modèle, et à les monter
solidement afin de garantir l’équilibre et
la conception d’origine. Les pièces et ac-
cessoires Yamaha d’origine sont con-
çus et testés en vue de leur compatibilité
avec ce véhicule. Il est dès lors recom-
mandé de se procurer des pièces et ac-
cessoires Yamaha d’origine. L’utilisa-
tion de pièces de rechange et
d’accessoires non approuvés par
Yamaha risque d’être à l’origine d’une
perte d’équilibre et de réduire la sécurité
de conduite. Comme Yamaha ne peut
contrôler la qualité des accessoires ou
pièces d’autres marques, Yamaha ne
peut être tenue responsable des consé-
quences, quelles qu’elles soient, de l’uti-
lisation d’accessoires et de pièces nonapprouvés.
FAU22130
Réglage de la garde du levier de
frein La garde du levier de frein doit être de 10.0–
20.0 mm (0.39–0.79 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.
Pour augmenter la garde du levier de frein,
tourner l’écrou de réglage au flasque de
frein dans le sens (a). Pour la réduire, tour-
ner l’écrou de réglage dans le sens (b).1. Garde du levier de frein
1
U1P681F0.book Page 15 Tuesday, April 18, 2006 3:00 PM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
1305 mm (51.4 in)
Largeur hors tout:
595 mm (23.4 in)
Hauteur hors tout:
775 mm (30.5 in)
Hauteur de la selle:
555 mm (21.9 in)
Empattement:
925 mm (36.4 in)
Garde au sol:
135 mm (5.31 in)
Rayon de braquage minimum:
1400 mm (55.1 in)Poids:Avec huile et carburant:
57.0 kg (126 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
49.0 cm³ (2.99 cu.in)
Alésage × course:
36.0 × 48.6 mm (1.42 × 1.91 in)
Taux de compression:
9.50 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
(AUS)(AUT)(BEL)(CHE)(DEU)(DNK)(ESP
)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)
(NZL)(PRT)(SWE)(ZAF)
YAMALUBE 4, SAE10W30 ou SAE20W40
(CAN)
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delàQuantité d’huile moteur:
Vidange périodique:
0.80 L (0.85 US qt) (0.70 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
(AUT)(BEL)(CAN)(CHE)(DEU)(DNK)(ESP
)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)
(PRT)(SWE)(ZAF)
Essence sans plomb exclusivement
(AUS)(NZL)
Capacité du réservoir:
3.1 L (0.82 US gal) (0.68 Imp.gal)
Quantité de la réserve:
0.4 L (0.11 US gal) (0.09 Imp.gal)Carburateur:Fabricant:
MIKUNI
Modèle × quantité:
VM11 x 1Bougie(s):Fabricant/modèle:
NGK/CR7HSA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisque et centrifuge
automatique
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
10° 30° 50° 70° 90°
110°
0°
130°F
YAMALUBE 4 (10W30)
or SAE 10W30
YAMALUBE 4 (20W40)
or SAE 20W40
–10° 0° 10° 20° 30°
40° –20°
50°C
U1P681F0.book Page 1 Tuesday, April 18, 2006 3:00 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26390
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur la clé. Inscrire ce numéro à l’en-
droit prévu et s’y référer lors de la com-
mande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-7.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
1
1.Étiquette des codes du modèle
1
U1P681F0.book Page 1 Tuesday, April 18, 2006 3:00 PM
