2007 YAMAHA TMAX Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
2
3
4
5
67
8
9

DAU23111
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
DAU23171
Smeren van voor- en
achterremhendels
Voorremhendel
Achterremhendel
De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onder-houdsschema.
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
1
2
3
4
5
6
7
8
9

DAU23211
Controleren en smeren van
middenbok en zijstandaard
De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING

DWA10740
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren.
DAU23271
Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onder-
houdsschema.
Om de conditie te controleren
WAARSCHUWING

DWA10750
Zorg dat de motorfiets veilig wordt on-
dersteund, zodat hij niet kan omvallen.
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)

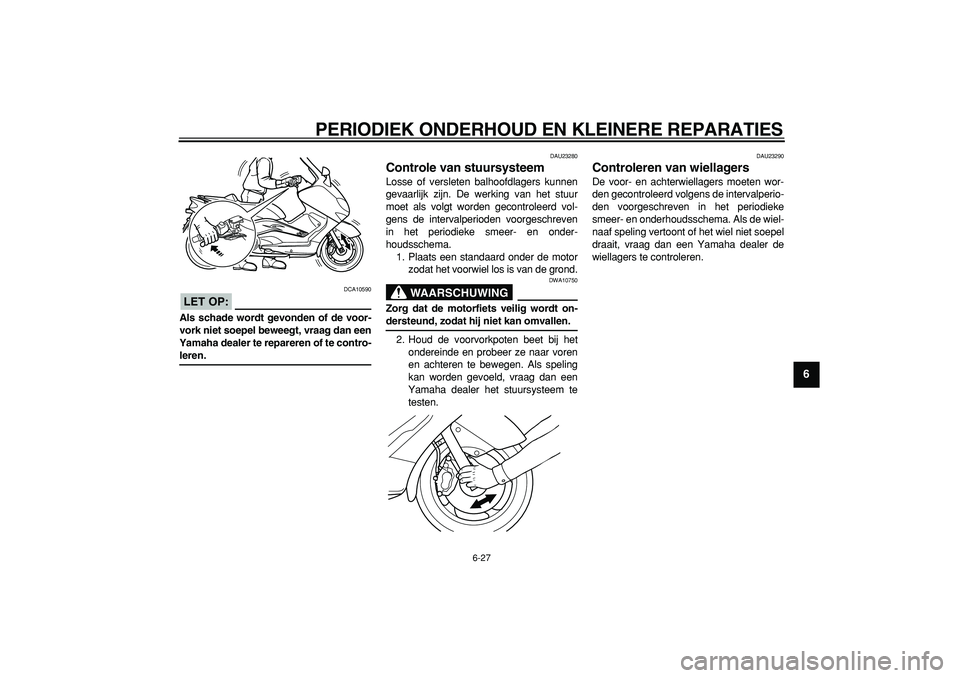

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
2
3
4
5
67
8
9
LET OP:

DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
DAU23280
Controle van stuursysteem
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onder-
houdsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
WAARSCHUWING

DWA10750
Zorg dat de motorfiets veilig wordt on-
dersteund, zodat hij niet kan omvallen.
2. Houd de voorvorkpoten beet bij het
ondereinde en probeer ze naar voren
en achteren te bewegen. Als speling
kan worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU23290
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
1
2
3
4
5
6
7
8
9

DAU23411
Accu
Dit model is uitgerust met een perma-
nent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontroleerd
en er hoeft geen gedistilleerd water te wor-
den bijgevuld.
Om bij de accu te komen
1. Open het zadel. (Zie pagina 3-14.)
2. Verwijder de accukap door de schroe-
ven los te halen.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
WAARSCHUWING

DWA10760

Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.

UITWENDIG: Spoel overvloedigmet water.

INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.

OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.

Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.

HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
1. Schroef
2. Accukap
1
2

1. Accu
1

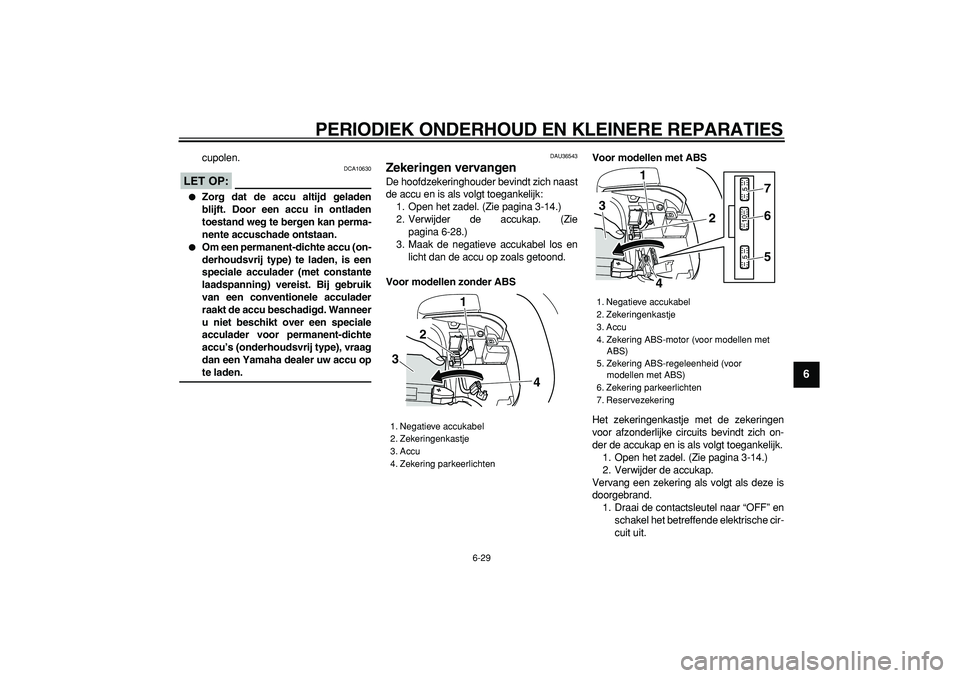

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
2
3
4
5
67
8
9

cupolen.
LET OP:

DCA10630

Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen
toestand weg te bergen kan perma-
nente accuschade ontstaan.

Om een permanent-dichte accu (on-
derhoudsvrij type) te laden, is een
speciale acculader (met constante
laadspanning) vereist. Bij gebruik
van een conventionele acculader
raakt de accu beschadigd. Wanneer
u niet beschikt over een speciale
acculader voor permanent-dichte
accu’s (onderhoudsvrij type), vraag
dan een Yamaha dealer uw accu op
te laden.
DAU36543
Zekeringen vervangen
De hoofdzekeringhouder bevindt zich naast
de accu en is als volgt toegankelijk:
1. Open het zadel. (Zie pagina 3-14.)
2. Verwijder de accukap. (Zie
pagina 6-28.)
3. Maak de negatieve accukabel los en
licht dan de accu op zoals getoond.
Voor modellen zonder ABSVoor modellen met ABS
Het zekeringenkastje met de zekeringen
voor afzonderlijke circuits bevindt zich on-
der de accukap en is als volgt toegankelijk.
1. Open het zadel. (Zie pagina 3-14.)
2. Verwijder de accukap.
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
1. Negatieve accukabel
2. Zekeringenkastje
3. Accu
4. Zekering parkeerlichten1
2
4 3

1. Negatieve accukabel
2. Zekeringenkastje
3. Accu
4. Zekering ABS-motor (voor modellen met
ABS)
5. Zekering ABS-regeleenheid (voor
modellen met ABS)
6. Zekering parkeerlichten
7. Reservezekering
1
3
2
4
765

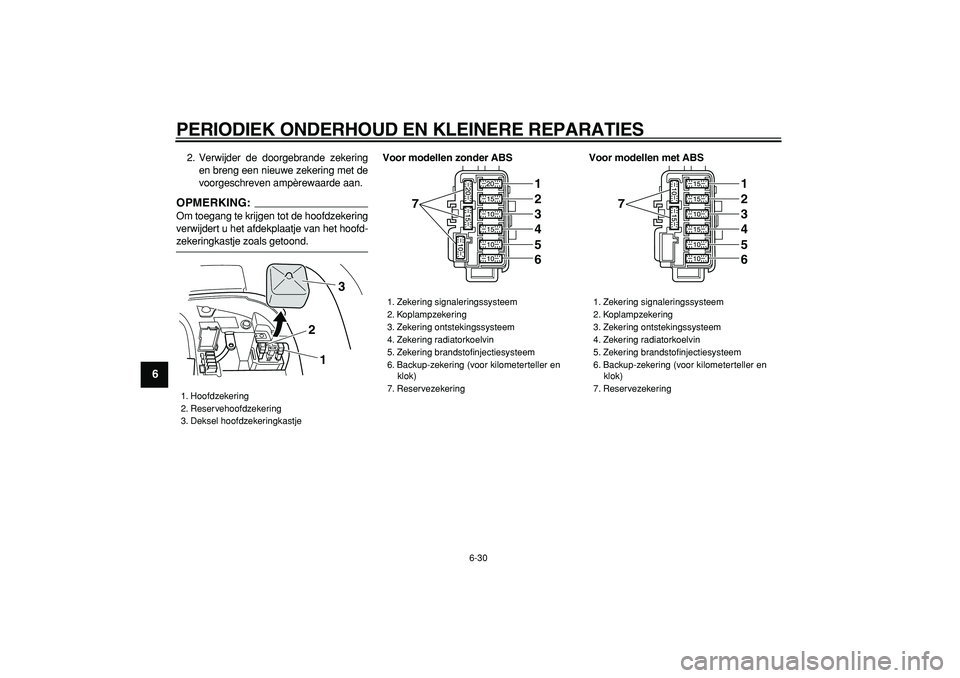

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
1
2
3
4
5
6
7
8
9

2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
OPMERKING:

Om toegang te krijgen tot de hoofdzekering
verwijdert u het afdekplaatje van het hoofd-
zekeringkastje zoals getoond.
Voor modellen zonder ABS Voor modellen met ABS
1. Hoofdzekering
2. Reservehoofdzekering
3. Deksel hoofdzekeringkastje
21
3

1. Zekering signaleringssysteem
2. Koplampzekering
3. Zekering ontstekingssysteem
4. Zekering radiatorkoelvin
5. Zekering brandstofinjectiesysteem
6. Backup-zekering (voor kilometerteller en
klok)
7. Reservezekering
7
123456

1. Zekering signaleringssysteem
2. Koplampzekering
3. Zekering ontstekingssysteem
4. Zekering radiatorkoelvin
5. Zekering brandstofinjectiesysteem
6. Backup-zekering (voor kilometerteller en
klok)
7. Reservezekering
7
123456

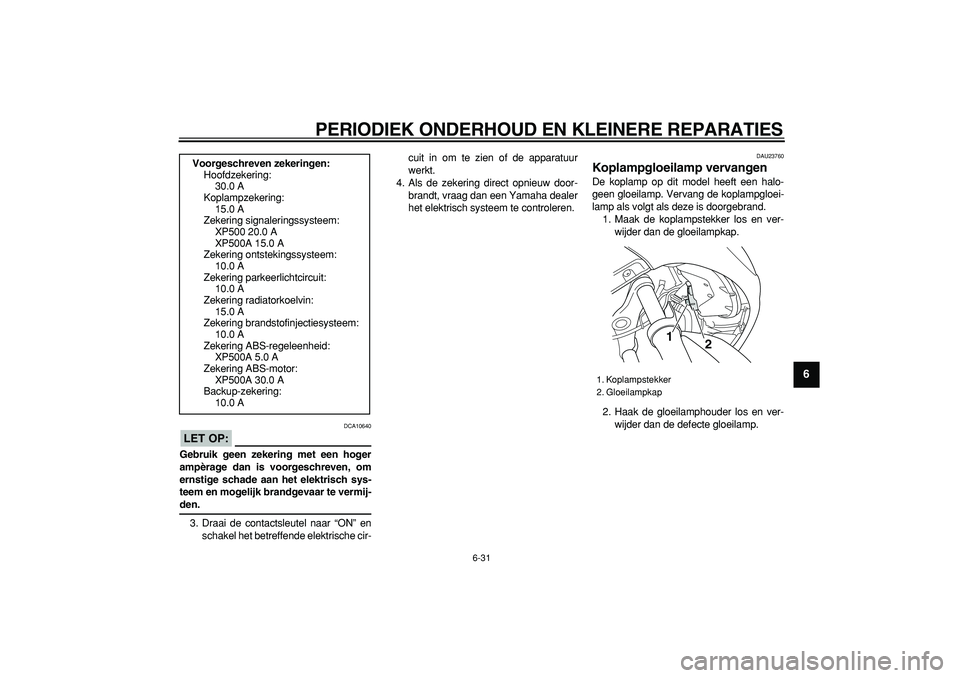

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
2
3
4
5
67
8
9
LET OP:

DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-
den.
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU23760
Koplampgloeilamp vervangen
De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.
1. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
2. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
XP500 20.0 A
XP500A 15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering radiatorkoelvin:
15.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
XP500A 5.0 A
Zekering ABS-motor:
XP500A 30.0 A
Backup-zekering:
10.0 A
1. Koplampstekker
2. Gloeilampkap
1
2

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
1
2
3
4
5
6
7
8
9
WAARSCHUWING

DWA10790
Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit niet
is afgekoeld.
3. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
LET OP:

DCA10660
Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders
kan de doorzichtigheid van het glas, de
lichtintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekje
gedrenkt in alcohol of thinner.
4. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
5. Vraag indien nodig een
Yamaha-dealer de koplamplichtbun-
del af te stellen.
DAU43040
Achterlicht/remlichtunit
Als de achterlicht/remlichtunit niet gaat
branden, vraag dan een Yamaha dealer het
elektrisch circuit daarvan te controleren of
vervang de gloeilamp.
1. Gloeilamphouder
2. Loshalen.
1
2

1. Raak het glas van de gloeilamp niet aan.
1
