2007 YAMAHA TMAX Betriebsanleitungen (in German)

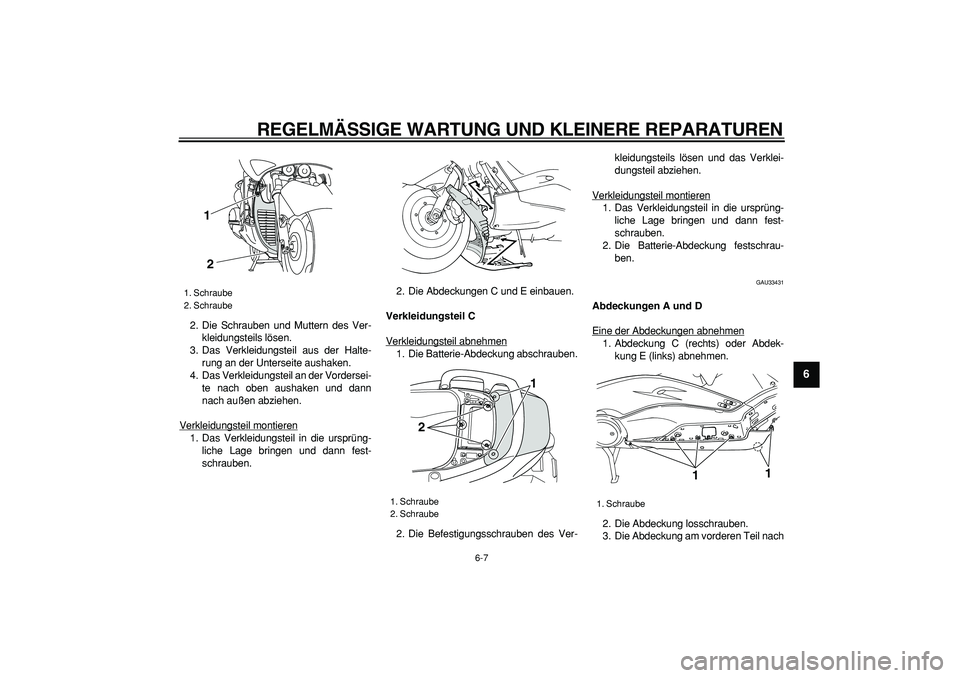

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
2
3
4
5
67
8
9

2. Die Schrauben und Muttern des Ver-
kleidungsteils lösen.
3. Das Verkleidungsteil aus der Halte-
rung an der Unterseite aushaken.
4. Das Verkleidungsteil an der Vordersei-
te nach oben aushaken und dann
nach außen abziehen.
Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüng-
liche Lage bringen und dann fest-
schrauben.2. Die Abdeckungen C und E einbauen.
Verkleidungsteil C
Verkleidungsteil abnehmen
1. Die Batterie-Abdeckung abschrauben.
2. Die Befestigungsschrauben des Ver-kleidungsteils lösen und das Verklei-
dungsteil abziehen.
Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüng-
liche Lage bringen und dann fest-
schrauben.
2. Die Batterie-Abdeckung festschrau-
ben.

GAU33431
Abdeckungen A und D
Eine der Abdeckungen abnehmen
1. Abdeckung C (rechts) oder Abdek-
kung E (links) abnehmen.
2. Die Abdeckung losschrauben.
3. Die Abdeckung am vorderen Teil nach

1. Schraube
2. Schraube
12

1. Schraube
2. Schraube
1
2

1. Schraube
1
1

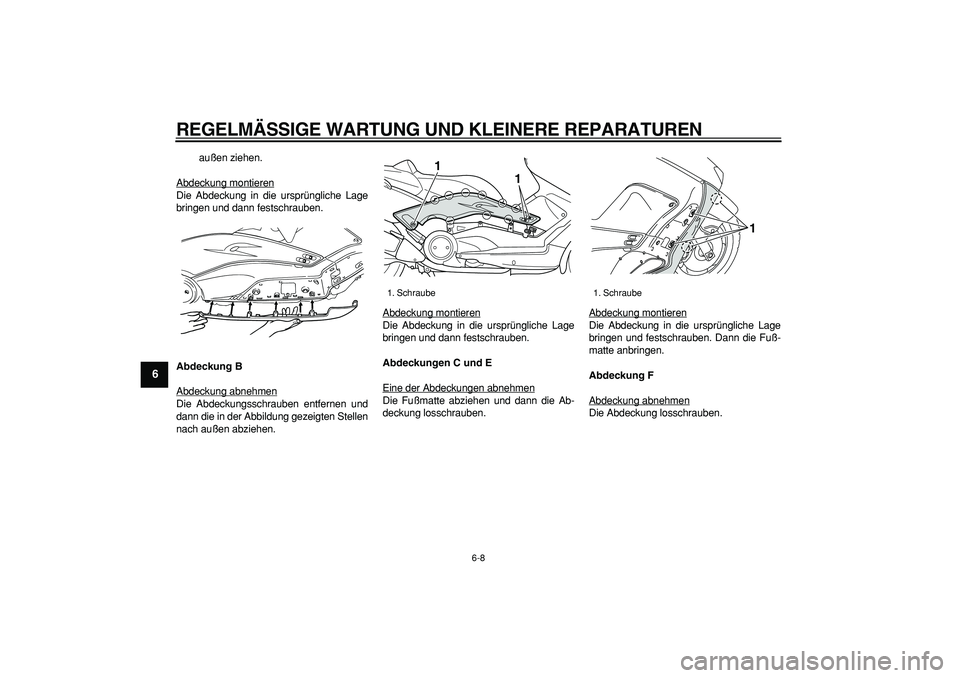

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
1
2
3
4
5
6
7
8
9

außen ziehen.
Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung B
Abdeckung abnehmenDie Abdeckungsschrauben entfernen und
dann die in der Abbildung gezeigten Stellen
nach außen abziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckungen C und E
Eine der Abdeckungen abnehmenDie Fußmatte abziehen und dann die Ab-
deckung losschrauben.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und festschrauben. Dann die Fuß-
matte anbringen.
Abdeckung F
Abdeckung abnehmenDie Abdeckung losschrauben.

1. Schraube
1
1

1. Schraube
1

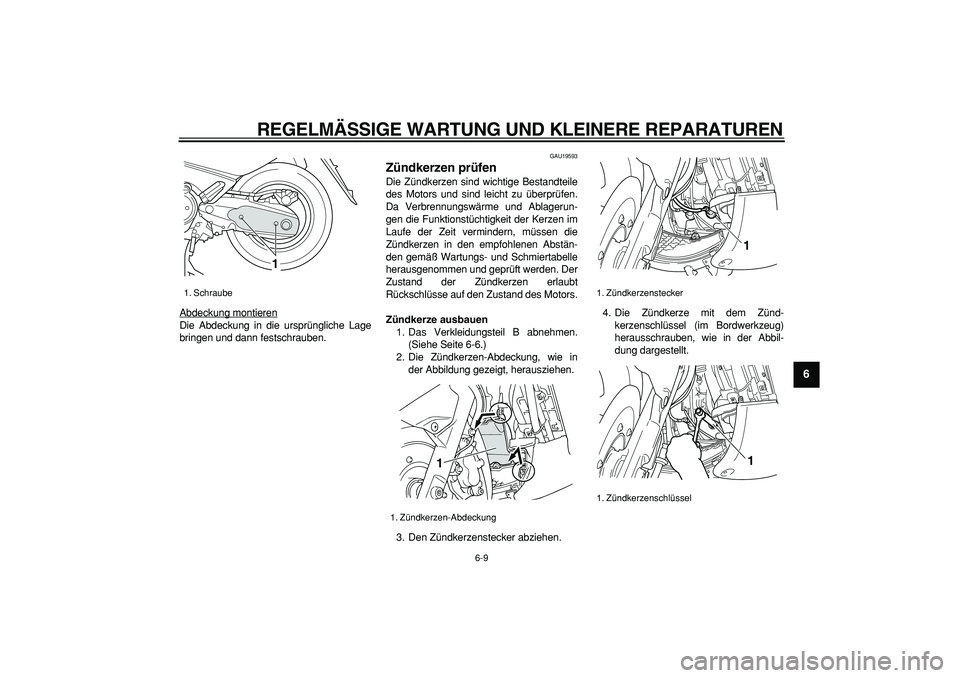

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
2
3
4
5
67
8
9

Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.

GAU19593
Zündkerzen prüfen
Die Zündkerzen sind wichtige Bestandteile
des Motors und sind leicht zu überprüfen.
Da Verbrennungswärme und Ablagerun-
gen die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
herausgenommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt
Rückschlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Das Verkleidungsteil B abnehmen.
(Siehe Seite 6-6.)
2. Die Zündkerzen-Abdeckung, wie in
der Abbildung gezeigt, herausziehen.
3. Den Zündkerzenstecker abziehen.4. Die Zündkerze mit dem Zünd-
kerzenschlüssel (im Bordwerkzeug)
herausschrauben, wie in der Abbil-
dung dargestellt.
1. Schraube
1

1. Zündkerzen-Abdeckung
1

1. Zündkerzenstecker
1. Zündkerzenschlüssel
11

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
1
2
3
4
5
6
7
8
9

Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:

Weisen einzelne oder sämtliche Zünd-
kerzen eine stark abweichende Färbung
auf, könnte der Motor nicht ordnungsge-
mäß arbeiten. Versuchen Sie nicht, derarti-
ge Probleme selbst zu diagnostizieren.
Lassen Sie stattdessen das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zünd-
kerzenschlüssel festschrauben und
dann vorschriftsmäßig festziehen.
HINWEIS:

Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerzehandfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
5. Die Zündkerzen-Abdeckung, wie in
der Abbildung gezeigt, in die ursprüng-
liche Lage bringen und dann das Ver-
kleidungsteil montieren.
Empfohlene Zündkerze:
NGK/CR7E
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
1

1. Zündkerzen-Abdeckung
1

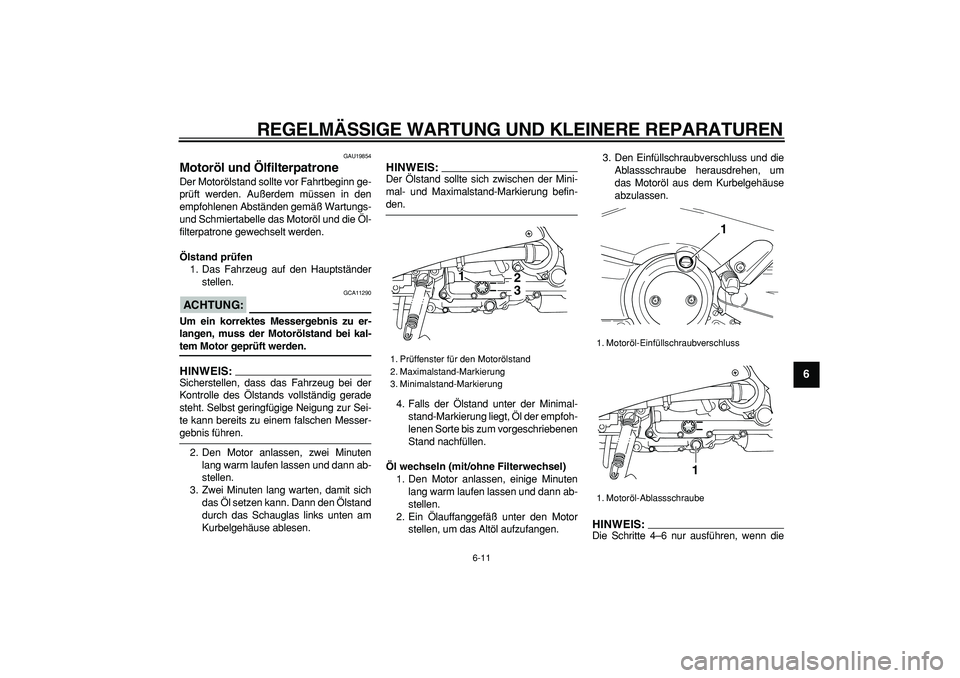

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
2
3
4
5
67
8
9

GAU19854
Motoröl und Ölfilterpatrone
Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.
ACHTUNG:

GCA11290
Um ein korrektes Messergebnis zu er-
langen, muss der Motorölstand bei kal-
tem Motor geprüft werden.
HINWEIS:

Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-
gebnis führen.
2. Den Motor anlassen, zwei Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Zwei Minuten lang warten, damit sich
das Öl setzen kann. Dann den Ölstand
durch das Schauglas links unten am
Kurbelgehäuse ablesen.
HINWEIS:

Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.3. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.
HINWEIS:

Die Schritte 4–6 nur ausführen, wenn die
1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
32

1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube
1
1

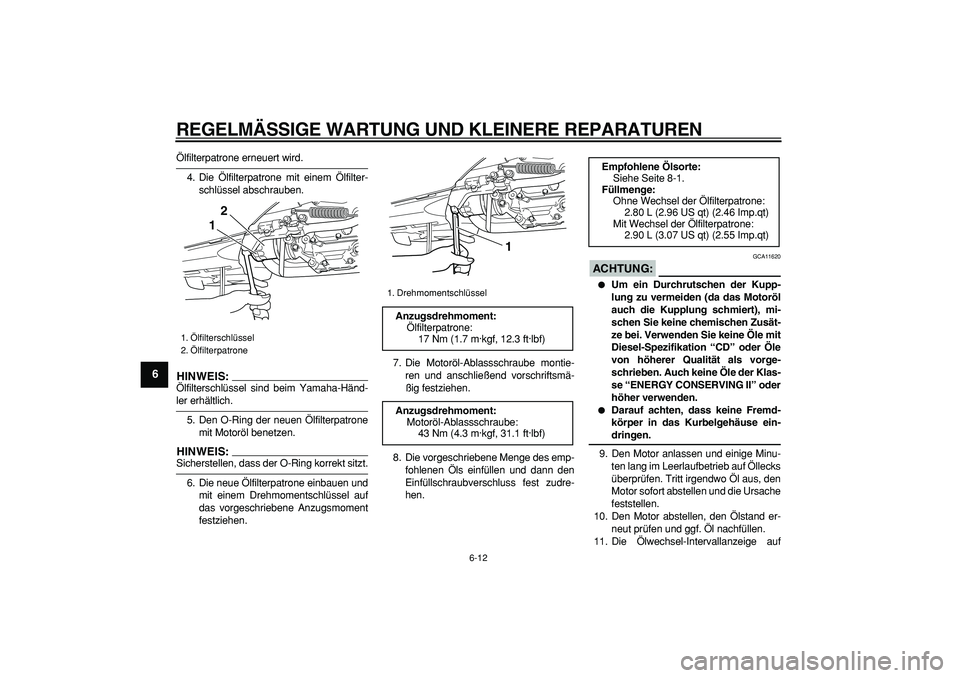

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
1
2
3
4
5
6
7
8
9

Ölfilterpatrone erneuert wird.
4. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEIS:

Ölfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.
5. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.
HINWEIS:

Sicherstellen, dass der O-Ring korrekt sitzt.
6. Die neue Ölfilterpatrone einbauen und
mit einem Drehmomentschlüssel auf
das vorgeschriebene Anzugsmoment
festziehen.7. Die Motoröl-Ablassschraube montie-
ren und anschließend vorschriftsmä-
ßig festziehen.
8. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
ACHTUNG:

GCA11620

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
9. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
10. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
11. Die Ölwechsel-Intervallanzeige auf
1. Ölfilterschlüssel
2. Ölfilterpatrone
2
1

1. Drehmomentschlüssel
Anzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12.3 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31.1 ft·lbf)
1
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.90 L (3.07 US qt) (2.55 Imp.qt)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
2
3
4
5
67
8
9

nachfolgende Weise zurückstellen.
Die Ölwechsel-Intervallanzeige zurück-
stellen
1. Den Schlüssel auf “ON” drehen.
2. Den “OIL CHANGE”-Knopf zwei bis
acht Sekunden lang gedrückt halten.
3. Den “OIL CHANGE”-Knopf freigeben
und die Ölwechsel-Intervallanzeige
wird verlöschen.
HINWEIS:

Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige aufleuchtet (d. h. vor
Ablauf des entsprechenden Intervalls),
muss die Anzeige nach dem Ölwechsel
zurückgestellt werden, damit sie korrekt die
Fälligkeit des nächsten Ölwechsels signali-
siert. Um die Ölwechsel-Intervallanzeigezurückzustellen, bevor das Ölwechsel-In-
tervall fällig geworden ist, dem obigen Ver-
fahren folgen. Darauf achten, dass die
Kontrollleuchte 1.4 Sekunden lang auf-
leuchten wird, nachdem der “OIL CHAN-
GE”-Knopf freigegeben worden ist.
Andernfalls das Verfahren wiederholen.
GAU19994
Kettenantriebsöl
Das Kettenantriebsöl sollte wie folgt in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle gewechselt werden.
1. Die Abdeckung F abnehmen. (Siehe
Seite 6-6.)
2. Ein Ölauffanggefäß unter das Ketten-
antriebsgehäuse stellen, um das Altöl
aufzufangen.
3. Den Einfüllschraubverschluss, sowie
die Ablassschraube herausdrehen
und das Öl aus dem Ketten-
antriebsgehäuse ablassen.
4. Die Kettenantriebsöl-Ablassschraube
montieren und anschließend
vorschriftsmäßig festziehen.
1. “OIL CHANGE”-Knopf
1

1. Einfüllschraubverschluss des
Kettenantriebsöls
2. Ablassschraube des Kettenantriebsöls
1
2

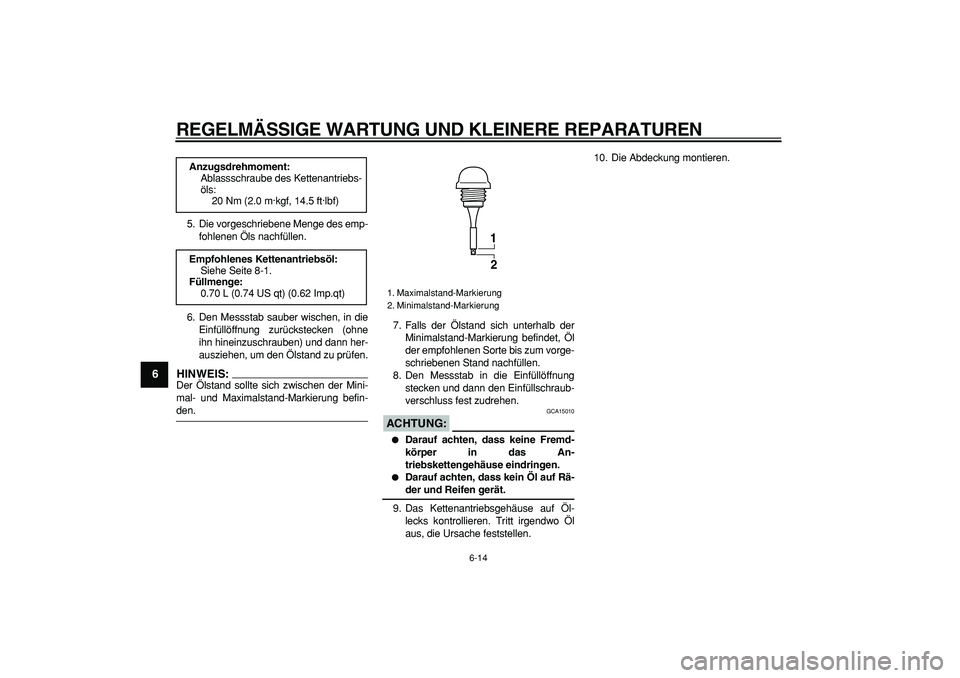

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
1
2
3
4
5
6
7
8
9

5. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen.
6. Den Messstab sauber wischen, in die
Einfüllöffnung zurückstecken (ohne
ihn hineinzuschrauben) und dann her-
ausziehen, um den Ölstand zu prüfen.
HINWEIS:

Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.7. Falls der Ölstand sich unterhalb der
Minimalstand-Markierung befindet, Öl
der empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
8. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
ACHTUNG:

GCA15010

Darauf achten, dass keine Fremd-
körper in das An-
triebskettengehäuse eindringen.

Darauf achten, dass kein Öl auf Rä-
der und Reifen gerät.
9. Das Kettenantriebsgehäuse auf Öl-
lecks kontrollieren. Tritt irgendwo Öl
aus, die Ursache feststellen.10. Die Abdeckung montieren.
Anzugsdrehmoment:
Ablassschraube des Kettenantriebs-
öls:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Empfohlenes Kettenantriebsöl:
Siehe Seite 8-1.
Füllmenge:
0.70 L (0.74 US qt) (0.62 Imp.qt)

1. Maximalstand-Markierung
2. Minimalstand-Markierung1
2
