DESCRIÇÃO
PAU10410

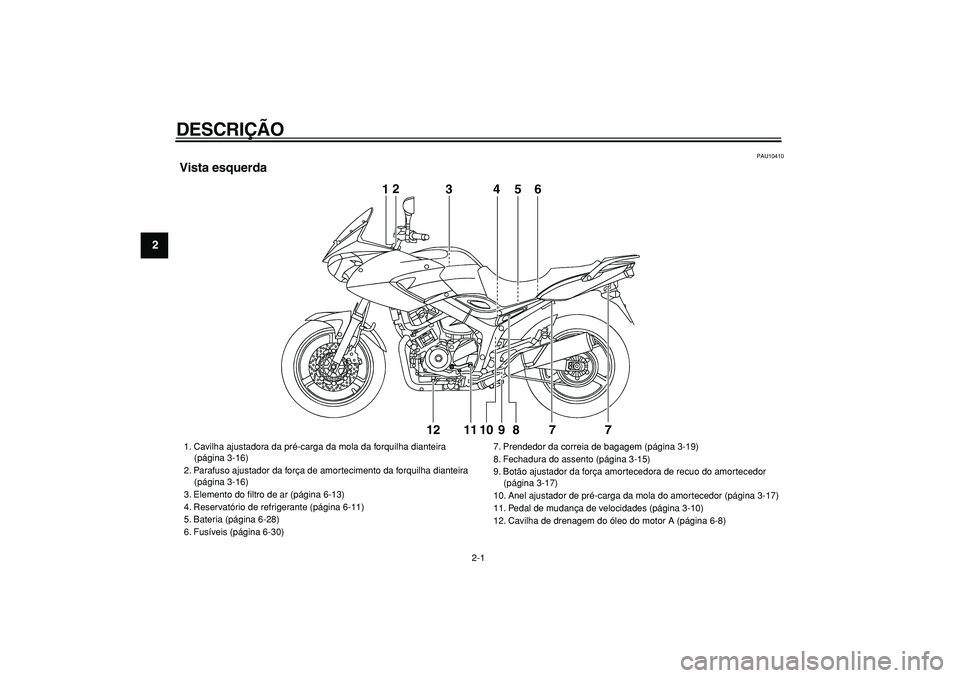

Vista esquerda
12
3456
7 7 8 9 10 11 1212
3456

1. Cavilha ajustadora da pré-carga da mola da forquilha dianteira
(página 3-16)
2. Parafuso ajustador da força de amortecimento da forquilha dianteira
(página 3-16)
3. Elemento do filtro de ar (página 6-13)
4. Reservatório de refrigerante (página 6-11)
5. Bateria (página 6-28)
6. Fusíveis (página 6-30)7. Prendedor da correia de bagagem (página 3-19)
8. Fechadura do assento (página 3-15)
9. Botão ajustador da força amortecedora de recuo do amortecedor
(página 3-17)
10. Anel ajustador de pré-carga da mola do amortecedor (página 3-17)
11. Pedal de mudança de velocidades (página 3-10)
12. Cavilha de drenagem do óleo do motor A (página 6-8)

3-1
2
34
5
6
7
8
9

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
PAU10972

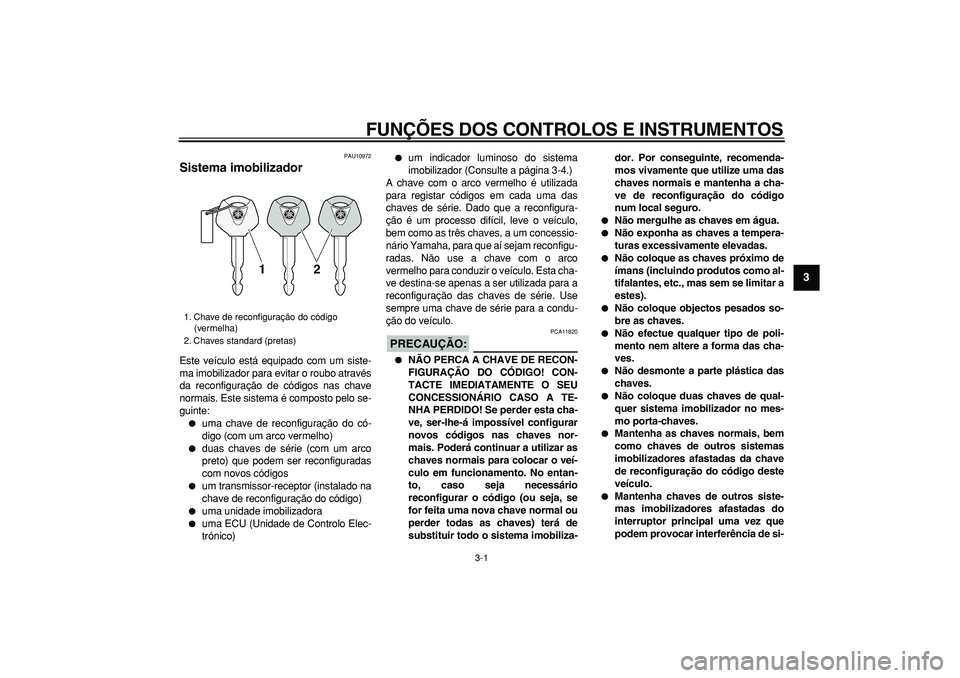

Sistema imobilizador
Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:

uma chave de reconfiguração do có-
digo (com um arco vermelho)

duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos

um transmissor-receptor (instalado na
chave de reconfiguração do código)

uma unidade imobilizadora

uma ECU (Unidade de Controlo Elec-
trónico)

um indicador luminoso do sistema
imobilizador (Consulte a página 3-4.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO:

PCA11820

NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! CON-
TACTE IMEDIATAMENTE O SEU
CONCESSIONÁRIO CASO A TE-
NHA PERDIDO! Se perder esta cha-
ve, ser-lhe-á impossível configurar
novos códigos nas chaves nor-
mais. Poderá continuar a utilizar as
chaves normais para colocar o veí-
culo em funcionamento. No entan-
to, caso seja necessário
reconfigurar o código (ou seja, se
for feita uma nova chave normal ou
perder todas as chaves) terá de
substituir todo o sistema imobiliza-dor. Por conseguinte, recomenda-
mos vivamente que utilize uma das
chaves normais e mantenha a cha-
ve de reconfiguração do código
num local seguro.

Não mergulhe as chaves em água.

Não exponha as chaves a tempera-
turas excessivamente elevadas.

Não coloque as chaves próximo de
ímans (incluindo produtos como al-
tifalantes, etc., mas sem se limitar a
estes).

Não coloque objectos pesados so-
bre as chaves.

Não efectue qualquer tipo de poli-
mento nem altere a forma das cha-
ves.

Não desmonte a parte plástica das
chaves.

Não coloque duas chaves de qual-
quer sistema imobilizador no mes-
mo porta-chaves.

Mantenha as chaves normais, bem
como chaves de outros sistemas
imobilizadores afastadas da chave
de reconfiguração do código deste
veículo.

Mantenha chaves de outros siste-
mas imobilizadores afastadas do
interruptor principal uma vez que
podem provocar interferência de si-
1. Chave de reconfiguração do código
(vermelha)
2. Chaves standard (pretas)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
1
2
3
4
5
6
7
8
9

PAU39530
ABS
O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente. O
ABS é controlado por uma ECU (Unidade
de Controlo Electrónico), que recorrerá à
travagem manual caso ocorra uma avaria.
AVISO

PWA10090

O sistema ABS funciona melhor em
grandes distâncias de travagem.

Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade de
condução.
NOTA:


Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante na
alavanca do travão ou no pedal do tra-
vão, a qual não é indicadora de avaria.

Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causadapela alavanca do travão ou pelo pedal
do travão quando o ABS está a funci-
onar. No entanto, são necessárias fer-
ramentas especiais, pelo que deve
consultar o seu concessionário
Yamaha quando pretender efectuar
este teste.
PAU13090
Tampa do depósito de
combustível
Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/8 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.
1. Cobertura da fechadura da tampa do
depósito de combustível
2. Desbloquear.
1
2

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
2
34
5
6
7
8
9

Força amortecedora
1. Rode o parafuso ajustador em cada
perna da forquilha na direcção (a) até
se deslocar quase 1/2 volta sem en-
caixar.
2. Continue a rodar o parafuso ajustador
na direcção (a) até ouvir um estalido.
Trata-se do ponto de afinação mínimo.
3. Para aumentar a força de amorteci-
mento, continue a rodar o parafuso
ajustador na direcção (a). O terceiro
estalido após o ponto de afinação mí-
nimo é o ponto de afinação máximo.
Se o parafuso ajustador for rodado
ainda mais na direcção (a), mo-
ver-se-á meia volta antes de voltar ao
ponto de afinação mínimo.
NOTA:

Certifique-se de que o parafuso ajustador é
rodado para um dos quatro pontos de afina-
ção.
PAU15030
Ajuste do amortecedor
Este amortecedor está equipado com um
anel ajustador de pré-carga da mola e bo-
tões ajustadores da força amortecedora de
recuo e de compressão.
PRECAUÇÃO:

PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinação
máximo ou mínimo.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direcção (a). Para reduzir a
1. Parafuso ajustador da força de
amortecimento
(a) 1
1
2
3 4

Ponto de afinação do amortecimen-
to:
Mínima (suave):
1
Normal:
2
Máxima (dura):
4
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Indicador de posição
(a) (b)3
1
2
1 2 3 4 5 6 7 8 9

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
1
2
3
4
5
6
7
8
9

pré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
recção (b).
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direcção (a). Para reduzir a força amortece-dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direcção (b).
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-to de compressão mais duro, rode o botão
ajustador na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode o botão ajustador na direc-
ção (b).
NOTA:

Embora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
Ponto de afinação da pré-carga da
mola:
Mínima (suave):
1
Normal:
5
Máxima (dura):
9
1. Botão ajustador da força amortecedora de
recuo
1
(a)
(b)

Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
20 estalidos na direcção (b)*
Normal:
12 estalidos na direcção (b)*
Máxima (dura):
3 estalidos na direcção (b)*
* Com o botão ajustador totalmente
rodado na direcção (a)
1. Botão ajustador da força amortecedora de
compressão
1
(a)
(b)

Ponto de afinação do amortecimento
de compressão:
Mínima (suave):
12 estalidos na direcção (b)*
Normal:
11 estalidos na direcção (b)*
Máxima (dura):
1 estalidos na direcção (b)*
* Com o botão ajustador totalmente
rodado na direcção (a)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
1
2
3
4
5
6
7
8
9

resultar em danos nos pneus, per-
da de controlo ou graves ferimen-
tos. Certifique-se de que o peso
total do condutor, passageiro, car-
ga e acessórios não excede a carga
máxima especificada para o veícu-
lo.

Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.

Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.

Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.

Verifique o estado e a pressão do ar
dos pneus antes de cada viagem.Verificação dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA:

Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO

PWA10470

Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.

A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.
1. Profundidade do piso do pneu
2. Flanco do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)21

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
1
2
3
4
5
6
7
8
9

PAU23271
Verificação da forquilha dianteira
O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AVISO

PWA10750
Apoie bem o veículo para evitar o perigo
deste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO:

PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23280
Verificação da direcção
Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda dianteira do
chão.
AVISO

PWA10750
Apoie bem o veículo para evitar o perigo
deste tombar.
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.

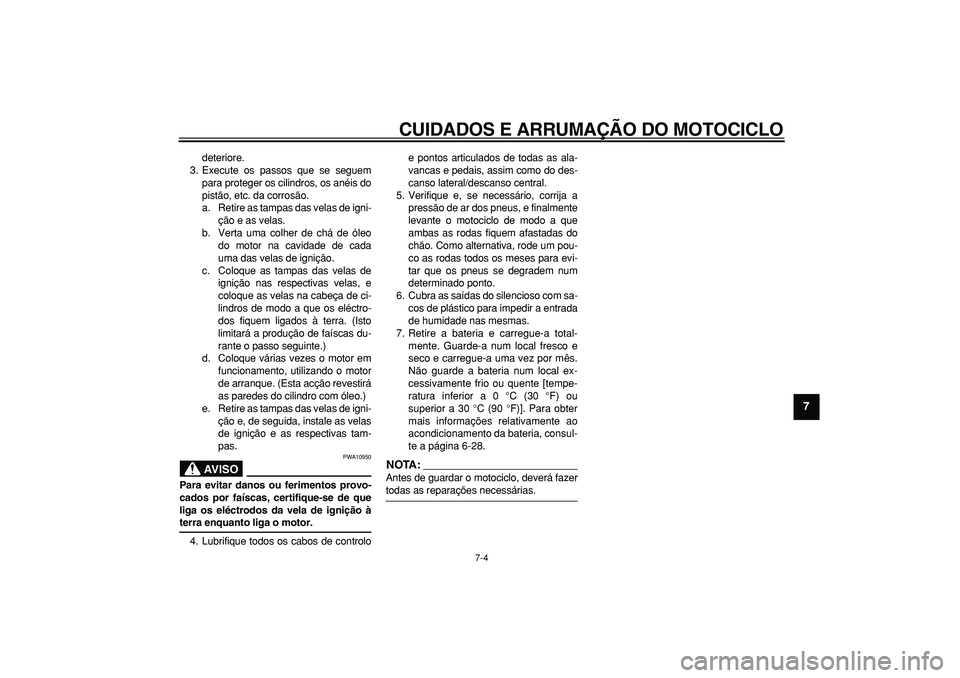

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
2
3
4
5
6
78
9

deteriore.
3. Execute os passos que se seguem
para proteger os cilindros, os anéis do
pistão, etc. da corrosão.
a. Retire as tampas das velas de igni-
ção e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
e. Retire as tampas das velas de igni-
ção e, de seguida, instale as velas
de ignição e as respectivas tam-
pas.
AVISO

PWA10950
Para evitar danos ou ferimentos provo-
cados por faíscas, certifique-se de que
liga os eléctrodos da vela de ignição à
terra enquanto liga o motor.
4. Lubrifique todos os cabos de controloe pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Cubra as saídas do silencioso com sa-
cos de plástico para impedir a entrada
de humidade nas mesmas.
7. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local ex-
cessivamente frio ou quente [tempe-
ratura inferior a 0 °C (30 °F) ou
superior a 30 °C (90 °F)]. Para obter
mais informações relativamente ao
acondicionamento da bateria, consul-
te a página 6-28.
NOTA:

Antes de guardar o motociclo, deverá fazer
todas as reparações necessárias.
