2007 YAMAHA TDM 900 ABS

ÍNDICE
INFORMAÇÕES RELATIVAS À
SEGURANÇA
.....................................1-1
DESCRIÇÃO
......................................2-1
Vista esquerda..................................2-1
Vista direita .......................................2-2
Controlos e instrumentos..................2-3
FUNÇÕES DOS CONTROLOS E
INSTRUMENTOS
................................3-1
Sistema imobilizador .......................3-1
Interruptor principal/bloqueio da
direcção ........................................3-2
Indicadores luminosos e luzes de
advertência ...................................3-4
Taquímetro ......................................3-6
Indicador da temperatura do
refrigerante ...................................3-6
Visor multifuncional .........................3-7
Alarme antifurto (opcional) ..............3-8
Interruptores do guiador ..................3-9
Alavanca da embraiagem ..............3-10
Pedal de mudança de
velocidades ................................3-10
Alavanca do travão ........................3-11
Pedal do travão .............................3-11
ABS ...............................................3-12
Tampa do depósito de
combustível ................................3-12
Combustível ...................................3-13Tubo de respiração do depósito de
combustível ................................ 3-14
Conversor catalítico ...................... 3-14
Assento ......................................... 3-15
Compartimento de
armazenagem ............................ 3-15
Ajuste da forquilha dianteira .......... 3-16
Ajuste do amortecedor .................. 3-17
Prendedores da correia de
bagagem .................................... 3-19
Descanso lateral ........................... 3-19
Sistema de corte do circuito de
ignição ....................................... 3-20
VERIFICAÇÕES PRÉVIAS À
VIAGEM
.............................................. 4-1
Lista de verificação prévia à
viagem ......................................... 4-2
UTILIZAÇÃO E QUESTÕES
IMPORTANTES RELATIVAS À
CONDUÇÃO
....................................... 5-1
Colocação do motor em
funcionamento ............................. 5-1
Mudança de velocidades ................ 5-2
Sugestões para a redução do
consumo de combustível ............. 5-3
Rodagem do motor ......................... 5-3
Estacionamento .............................. 5-4
MANUTENÇÃO PERIÓDICA E
PEQUENAS REPARAÇÕES
.............. 6-1
Jogo de ferramentas do
proprietário .................................. 6-1
Tabela de lubrificação e manutenção
periódica ...................................... 6-2
Remoção e instalação das carenagens
e painéis ...................................... 6-6
Verificação das velas de ignição .... 6-7
Óleo do motor e elemento do filtro de
óleo .............................................. 6-8
Refrigerante .................................. 6-11
Substituição do elemento do filtro
de ar .......................................... 6-13
Ajuste da velocidade de ralenti do
motor ......................................... 6-15
Verificação da folga do cabo do
acelerador .................................. 6-15
Folga das válvulas ........................ 6-16
Pneus ............................................ 6-16
Rodas de liga ................................ 6-19
Ajuste da folga da alavanca da
embraiagem ............................... 6-19
Ajuste do interruptor da luz do travão
traseiro ....................................... 6-20
Verificação das pastilhas dos
travões da frente e de trás ........ 6-20
Verificação do nível de líquido dos
travões ....................................... 6-21
Mudança do líquido dos travões ... 6-22

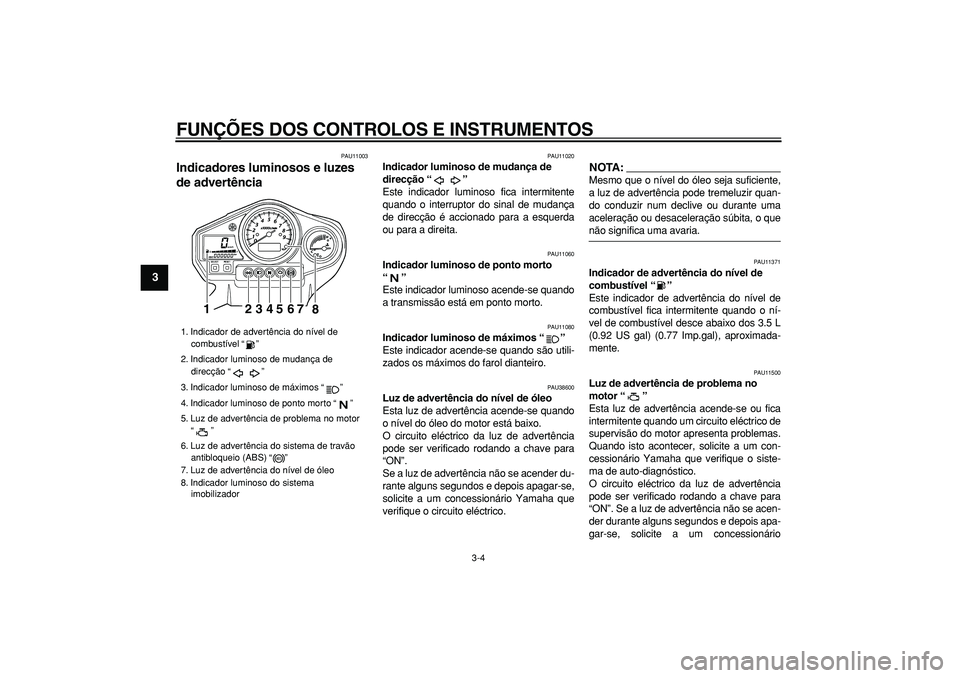

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
1
2
3
4
5
6
7
8
9

PAU11003
Indicadores luminosos e luzes
de advertência
PAU11020
Indicador luminoso de mudança de
direcção “”
Este indicador luminoso fica intermitente
quando o interruptor do sinal de mudança
de direcção é accionado para a esquerda
ou para a direita.
PAU11060
Indicador luminoso de ponto morto
“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU38600
Luz de advertência do nível de óleo
Esta luz de advertência acende-se quando
o nível do óleo do motor está baixo.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”.
Se a luz de advertência não se acender du-
rante alguns segundos e depois apagar-se,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.
NOTA:

Mesmo que o nível do óleo seja suficiente,
a luz de advertência pode tremeluzir quan-
do conduzir num declive ou durante uma
aceleração ou desaceleração súbita, o que
não significa uma avaria.
PAU11371
Indicador de advertência do nível de
combustível “”
Este indicador de advertência do nível de
combustível fica intermitente quando o ní-
vel de combustível desce abaixo dos 3.5 L
(0.92 US gal) (0.77 Imp.gal), aproximada-
mente.
PAU11500
Luz de advertência de problema no
motor “”
Esta luz de advertência acende-se ou fica
intermitente quando um circuito eléctrico de
supervisão do motor apresenta problemas.
Quando isto acontecer, solicite a um con-
cessionário Yamaha que verifique o siste-
ma de auto-diagnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. Se a luz de advertência não se acen-
der durante alguns segundos e depois apa-
gar-se, solicite a um concessionário
1. Indicador de advertência do nível de
combustível “ ”
2. Indicador luminoso de mudança de
direcção “ ”
3. Indicador luminoso de máximos “ ”
4. Indicador luminoso de ponto morto “ ”
5. Luz de advertência de problema no motor
“ ”
6. Luz de advertência do sistema de travão
antibloqueio (ABS) “ ”
7. Luz de advertência do nível de óleo
8. Indicador luminoso do sistema
imobilizador
1234567
8
ABS

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
2
34
5
6
7
8
9

Yamaha que verifique o circuito eléctrico.
PAU39500
Luz de advertência do ABS “”
Se esta luz de advertência acender ou ficar
intermitente durante a condução, poderá
ser um indicador de defeito no ABS. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte a página 3-12.)
AVISO

PWA10081
Se a luz de advertência do ABS se acen-
der ou piscar durante a condução, o sis-
tema de travagem reverte para a
travagem convencional. Por conseguin-
te, tenha cuidado para não causar o blo-
queio das rodas durante uma travagem
de emergência. Se a luz de advertência
se acender ou piscar durante a condu-
ção, solicite a um concessionário
Yamaha que verifique o sistema de tra-
vagem logo que possível.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”.
Se a luz de advertência não se acender ou
permanecer acesa, solicite a um concessi-
onário Yamaha que verifique o circuito eléc-
trico.
PAU38610
Indicador luminoso do sistema
imobilizador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”.
Se o indicador luminoso não se acender du-
rante alguns segundos e depois se apagar,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.
Depois da chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
NOTA:

Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador. Se o sistema imobili-
zador apresentar uma falha, o indicador lu-
minoso começará a piscar um padrão e o
conta-quilómetros/contador de percurso
exibirá um código de erro de 2 dígitos quan-
do a chave for rodada para “ON”. Quando
isto acontecer, solicite a um concessionário
Yamaha que verifique o sistema de au-
to-diagnóstico. No entanto, se o indicador
piscar lentamente cinco vezes e depois pis-
car duas vezes repetidamente, será exibidoo código de erro 52. Este erro pode ser cau-
sado por interferência de sinal. Se isto
acontecer, tente o seguinte:
1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.
NOTA:

Certifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo por-
ta-chaves! As chaves do sistema imobiliza-
dor podem provocar interferência, o que
poderá impedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
ABS

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
1
2
3
4
5
6
7
8
9

PAU42340
A luz de advertência de problema no motor
e a luz de advertência do ABS acendem-se
quando a chave é rodada para “ON” e o in-
terruptor de arranque é premido, mas isto
não indica qualquer avaria.
PAU12733
Interruptor de perigo “”
Com a chave na posição “ON” ou “”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.
PRECAUÇÃO:

PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria pode
descarregar.
PAU12820
Alavanca da embraiagem
A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavan-
ca deverá ser premida rapidamente e liber-
tada lentamente, para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-20.)
PAU12870
Pedal de mudança de
velocidades
O pedal de mudança de velocidades si-
tua-se no lado esquerdo do motor e é utili-
zado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 6-veloci-
dades instalada neste motociclo.
1. Alavanca da embraiagem
1
1. Pedal de mudança de velocidades
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
1
2
3
4
5
6
7
8
9

PAU39530
ABS
O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente. O
ABS é controlado por uma ECU (Unidade
de Controlo Electrónico), que recorrerá à
travagem manual caso ocorra uma avaria.
AVISO

PWA10090

O sistema ABS funciona melhor em
grandes distâncias de travagem.

Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade de
condução.
NOTA:


Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante na
alavanca do travão ou no pedal do tra-
vão, a qual não é indicadora de avaria.

Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causadapela alavanca do travão ou pelo pedal
do travão quando o ABS está a funci-
onar. No entanto, são necessárias fer-
ramentas especiais, pelo que deve
consultar o seu concessionário
Yamaha quando pretender efectuar
este teste.
PAU13090
Tampa do depósito de
combustível
Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/8 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.
1. Cobertura da fechadura da tampa do
depósito de combustível
2. Desbloquear.
1
2

5-1
1
2
3
4
5
6
7
8
9

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
PAU15950
AVISO

PWA10270

Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de conduzir
o motociclo. Consulte um conces-
sionário Yamaha relativamente a
qualquer controlo ou função que
não compreenda perfeitamente.

Nunca coloque o motor em funcio-
namento nem o faça trabalhar
numa área fechada seja por quanto
tempo for. Os gases do escape são
nocivos e a sua inalação pode cau-
sar a perda de consciência e a mor-
te num curto espaço de tempo.
Certifique-se sempre de que existe
uma ventilação adequada.

Antes de arrancar, certifique-se de
que o descanso lateral está recolhi-
do. Se o descanso lateral não esti-
ver completamente recolhido, pode
entrar em contacto com o solo e
distrair o condutor, resultando
numa possível perda de controlo.
PAU39890
Colocação do motor em
funcionamento
Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:

A transmissão está em ponto morto.

A transmissão está engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
AVISO

PWA10290

Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-20.

Nunca conduza com o descanso la-
teral para baixo.
1. Rode a chave para “ON” e certifi-
que-se de que o interruptor de para-
gem do motor está regulado para
“”.
PRECAUÇÃO:

PCA15450
As seguintes luzes de advertência e in-
dicador luminoso deverão acender-se
durante alguns segundos e depois apa-gar-se.

Luz de advertência do nível de óleo

Luz de advertência de problema no
motor

Indicador luminoso do sistema
imobilizador

Luz de advertência do ABS
Se uma luz de advertência ou um indica-
dor luminoso não se apagar, consulte a
página 3-4 para obter instruções quanto
à verificação do circuito da luz de adver-
tência e indicador luminoso correspon-
dente.
2. Mude a transmissão para ponto morto.
NOTA:

Quando a transmissão está em ponto mor-
to, o indicador luminoso de ponto morto de-
verá estar aceso, caso contrário solicite a
um concessionário Yamaha que verifique o
circuito eléctrico.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque.
NOTA:

Se o motor não arrancar, solte o interruptor
de arranque, aguarde alguns segundos e
tente novamente. Cada tentativa de arran-
que deve ser o mais pequena possível para
preservar a bateria. Não tente fazer o motor
arrancar durante mais de 10 segundos por

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
2
3
4
5
67
8
9


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líqui-
dos poderá resultar numa reacção
química perigosa e levar a uma má
travagem.

Durante o reabastecimento, tenha cui-
dado para que não entre água ou pó
no reservatório de líquido dos travões.
A água reduzirá significativamente o
ponto de ebulição do líquido e poderá
causar bloqueio de vapor, e a sujidade
poderá obstruir as válvulas da unidade
hidráulica do ABS.

O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.

À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22730
Mudança do líquido dos travões
Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo dos cilindros mestre e das
pinças, assim como os tubos dos travões,
nos intervalos especificados a seguir ou
sempre que apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.

Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU22760
Folga da corrente de
transmissão
A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22771
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.
NOTA:

Ao verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-
quer tipo de carga.
2. Mude a transmissão para ponto morto.
3. Mova a roda de trás empurrando o
motociclo de modo a localizar a parte
mais esticada da corrente de trans-
missão e depois meça a folga desta
corrente conforme ilustrado.
Folga da corrente de transmissão:
50.0–60.0 mm (1.97–2.36 in)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
2
3
4
5
67
8
9

PAU23624
Substituição dos fusíveis
O fusível principal e a caixa de fusíveis, que
contém os fusíveis para os diferentes circui-
tos, encontram-se por baixo do assento.
(Consulte a página 3-15.)Se um fusível estiver queimado, substitua-o
do modo seguinte:
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
PRECAUÇÃO:

PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistema
eléctrico e possivelmente um incêndio.
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
1. Fusível de reserva (para conta-
quilómetros e relógio)
2. Fusível da ventoinha do radiador
3. Fusível do sinal de mudança de direcção e
de perigo
4. Fusível da ignição
5. Fusível do sistema de sinalização
6. Fusível do farol dianteiro
7. Fusível do motor do ABS
8. Fusível de substituição do motor do ABS
9. Fusível principal
10. Fusível de substituição
11. Fusível do sistema de injecção
12. Fusível da unidade de controlo ABS
12 34 5 6 7 8 911 12
10

Fusíveis especificados:
Fusível principal:
40.0 A
Fusível do farol dianteiro:
20.0 A
Fusível da ventoinha do radiador:
20.0 A
Fusível da ignição:
10.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível de reserva:
10.0 A
Fusível do sistema de injecção:
10.0 A
Fusível do sinal de mudança de di-
recção e de perigo:
10.0 A
Fusível motor ABS:
30.0 A
Fusível da unidade de controlo ABS:
10.0 A
