2007 YAMAHA TDM 900 Instructieboekje (in Dutch)

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
2
3
4
56
7
8
9

DAU16810
Tips voor een zuinig
brandstofverbruik
Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:

Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.

Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.

Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16841
Inrijperiode
De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU17100
0–1000 km (0–600 mi)
Laat de motor niet langdurig meer dan
4000 tpm draaien.
1000–1600 km (600–1000 mi)
Laat de motor niet langdurig meer dan
6000 tpm draaien.
LET OP:

DCA11150
Nadat 1000 km (600 mi) zijn afgelegd
moet de motorolie worden ververst en
het oliefilterelement worden vervangen.1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.
LET OP:

DCA10310

Voer het toerental niet zover op dat
de toerenteller in de rode zone
wijst.

Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine te
controleren.

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE

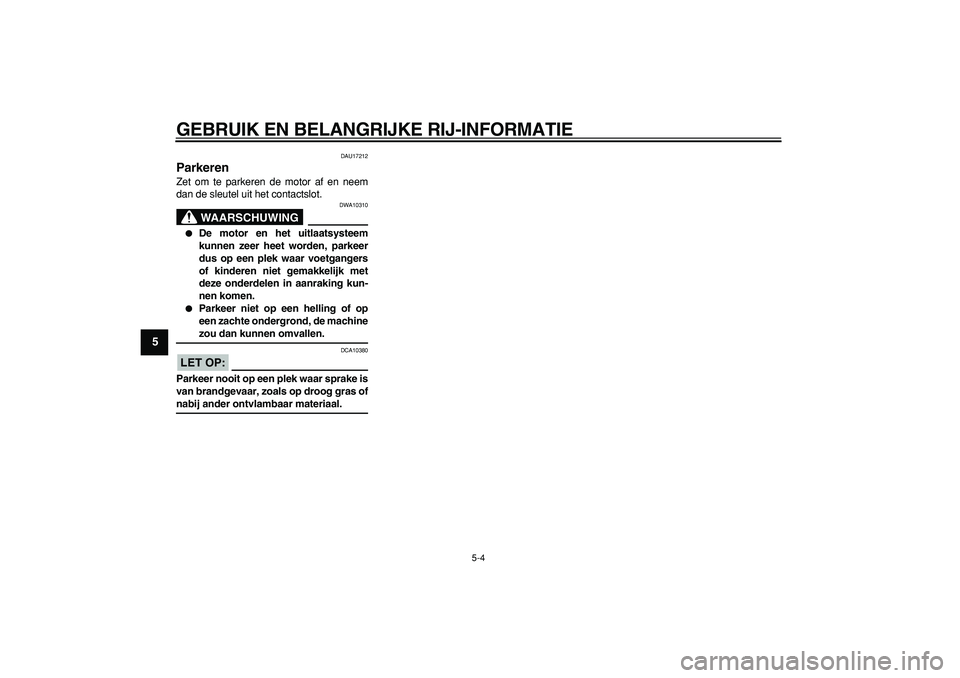

5-4
1
2
3
4
5
6
7
8
9

DAU17212
Parkeren
Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING

DWA10310

De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen.

Parkeer niet op een helling of op
een zachte ondergrond, de machine
zou dan kunnen omvallen.
LET OP:

DCA10380
Parkeer nooit op een plek waar sprake is
van brandgevaar, zoals op droog gras of
nabij ander ontvlambaar materiaal.

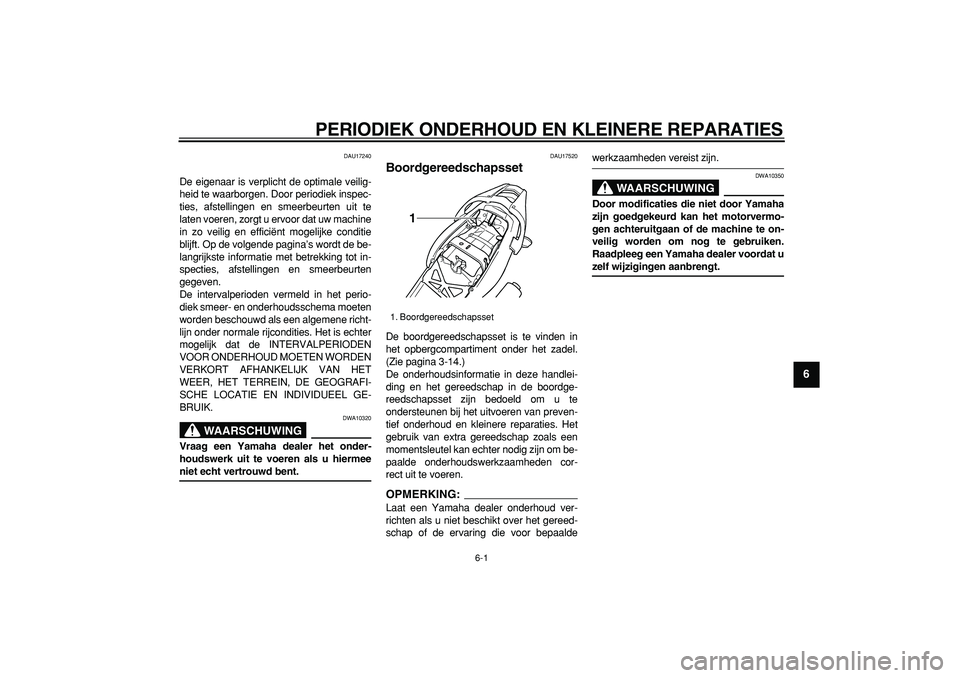

6-1
2
3
4
5
67
8
9

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
DAU17240
De eigenaar is verplicht de optimale veilig-
heid te waarborgen. Door periodiek inspec-
ties, afstellingen en smeerbeurten uit te
laten voeren, zorgt u ervoor dat uw machine
in zo veilig en efficiënt mogelijke conditie
blijft. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot in-
specties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in het perio-
diek smeer- en onderhoudsschema moeten
worden beschouwd als een algemene richt-
lijn onder normale rijcondities. Het is echter
mogelijk dat de INTERVALPERIODEN
VOOR ONDERHOUD MOETEN WORDEN
VERKORT AFHANKELIJK VAN HET
WEER, HET TERREIN, DE GEOGRAFI-
SCHE LOCATIE EN INDIVIDUEEL GE-
BRUIK.
WAARSCHUWING

DWA10320
Vraag een Yamaha dealer het onder-
houdswerk uit te voeren als u hiermee
niet echt vertrouwd bent.
DAU17520
Boordgereedschapsset
De boordgereedschapsset is te vinden in
het opbergcompartiment onder het zadel.
(Zie pagina 3-14.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Het
gebruik van extra gereedschap zoals een
momentsleutel kan echter nodig zijn om be-
paalde onderhoudswerkzaamheden cor-
rect uit te voeren.
OPMERKING:

Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.
WAARSCHUWING

DWA10350
Door modificaties die niet door Yamaha
zijn goedgekeurd kan het motorvermo-
gen achteruitgaan of de machine te on-
veilig worden om nog te gebruiken.
Raadpleeg een Yamaha dealer voordat u
zelf wijzigingen aanbrengt.
1. Boordgereedschapsset
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

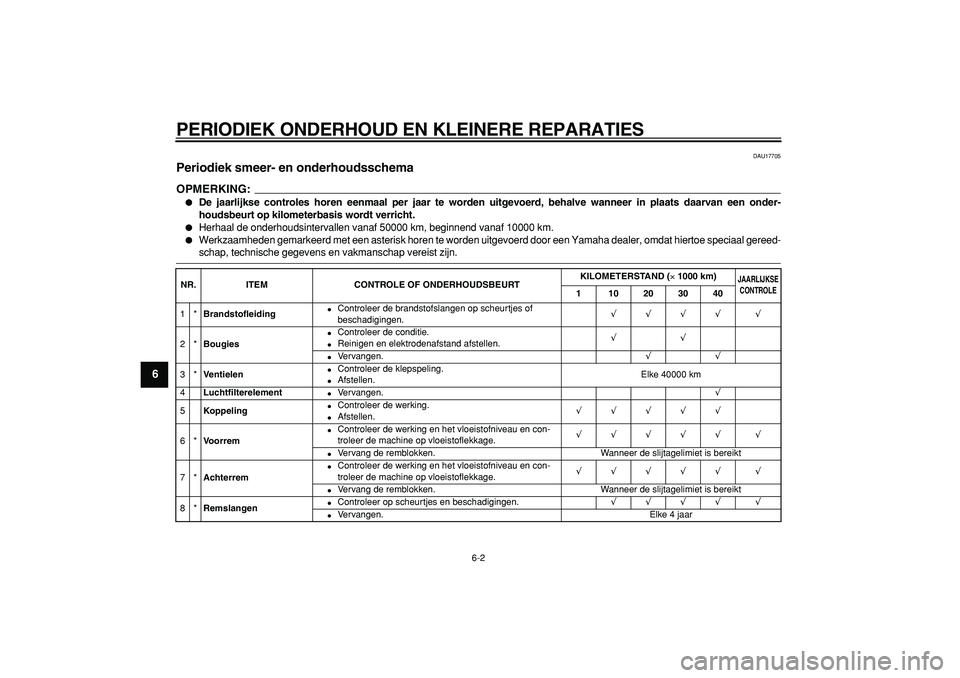

6-2
1
2
3
4
5
6
7
8
9

DAU17705
Periodiek smeer- en onderhoudsschema
OPMERKING:


De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis wordt verricht.

Herhaal de onderhoudsintervallen vanaf 50000 km, beginnend vanaf 10000 km.

Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-
schap, technische gegevens en vakmanschap vereist zijn.
NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (
×
1000 km)
JAARLIJKSE
CONTROLE

1 10203040
1*
Brandstofleiding

Controleer de brandstofslangen op scheurtjes of
beschadigingen.
√√√√ √
2*
Bougies

Controleer de conditie.

Reinigen en elektrodenafstand afstellen.
√√

Vervangen.
√√
3*
Ventielen

Controleer de klepspeling.

Afstellen.Elke 40000 km
4
Luchtfilterelement

Vervangen.
√
5
Koppeling

Controleer de werking.

Afstellen.
√√√√√
6*
Voorrem

Controleer de werking en het vloeistofniveau en con-
troleer de machine op vloeistoflekkage.
√√√√√ √

Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
7*
Achterrem

Controleer de werking en het vloeistofniveau en con-
troleer de machine op vloeistoflekkage.
√√√√√ √

Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
8*
Remslangen

Controleer op scheurtjes en beschadigingen.
√√√√ √

Vervangen. Elke 4 jaar

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

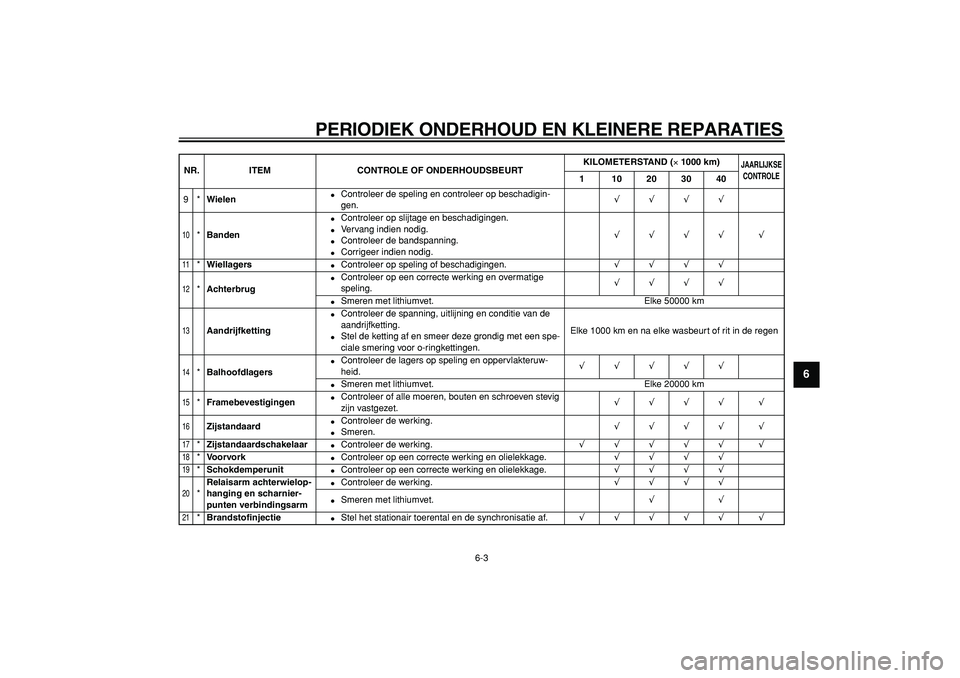

6-3
2
3
4
5
67
8
9

9*
Wielen

Controleer de speling en controleer op beschadigin-
gen.
√√√√
10

*
Banden

Controleer op slijtage en beschadigingen.

Vervang indien nodig.

Controleer de bandspanning.

Corrigeer indien nodig.
√√√√ √
11

*
Wiellagers

Controleer op speling of beschadigingen.
√√√√
12

*
Achterbrug

Controleer op een correcte werking en overmatige
speling.
√√√√

Smeren met lithiumvet. Elke 50000 km
13

Aandrijfketting

Controleer de spanning, uitlijning en conditie van de
aandrijfketting.

Stel de ketting af en smeer deze grondig met een spe-
ciale smering voor o-ringkettingen.Elke 1000 km en na elke wasbeurt of rit in de regen
14

*
Balhoofdlagers

Controleer de lagers op speling en oppervlakteruw-
heid.
√√√√√

Smeren met lithiumvet. Elke 20000 km
15

*
Framebevestigingen

Controleer of alle moeren, bouten en schroeven stevig
zijn vastgezet.
√√√√ √
16

Zijstandaard

Controleer de werking.

Smeren.
√√√√ √
17

*
Zijstandaardschakelaar

Controleer de werking.
√√√√√ √
18

*
Voorvork

Controleer op een correcte werking en olielekkage.
√√√√
19

*
Schokdemperunit

Controleer op een correcte werking en olielekkage.
√√√√
20

*
Relaisarm achterwielop-
hanging en scharnier-
punten verbindingsarm

Controleer de werking.
√√√√

Smeren met lithiumvet.
√√
21

*
Brandstofinjectie

Stel het stationair toerental en de synchronisatie af.
√√√√√ √
NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (
×
1000 km)
JAARLIJKSE
CONTROLE

1 10203040

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

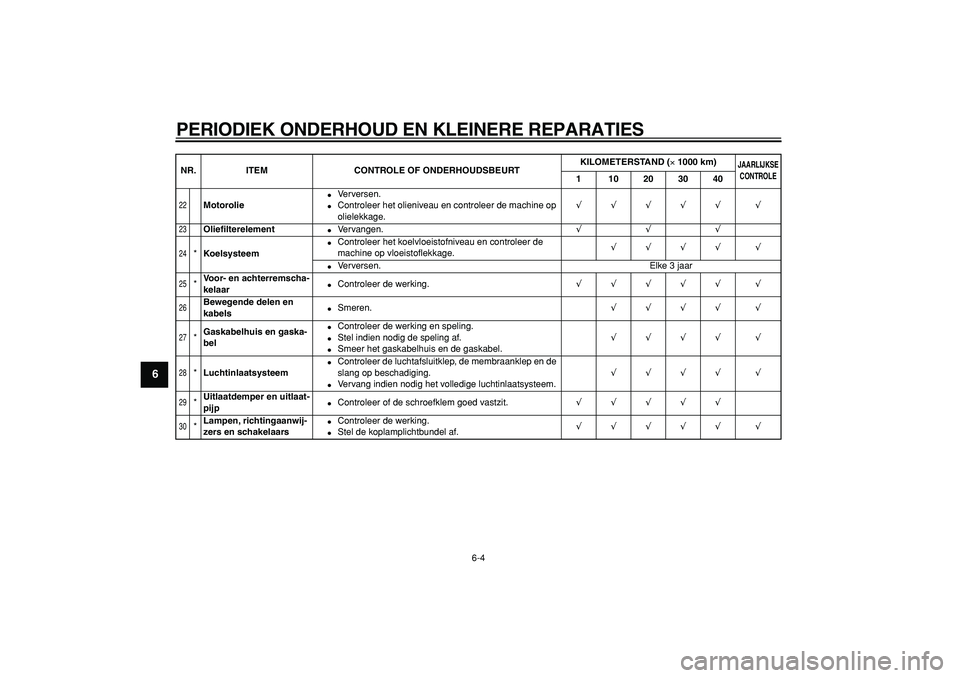

6-4
1
2
3
4
5
6
7
8
9

22

Motorolie

Verversen.

Controleer het olieniveau en controleer de machine op
olielekkage.
√√√√√ √
23

Oliefilterelement

Vervangen.
√√√
24

*
Koelsysteem

Controleer het koelvloeistofniveau en controleer de
machine op vloeistoflekkage.
√√√√ √

Verversen. Elke 3 jaar
25

*
Voor- en achterremscha-
kelaar

Controleer de werking.
√√√√√ √
26

Bewegende delen en
kabels

Smeren.
√√√√ √
27

*
Gaskabelhuis en gaska-
bel

Controleer de werking en speling.

Stel indien nodig de speling af.

Smeer het gaskabelhuis en de gaskabel.
√√√√ √
28

*
Luchtinlaatsysteem

Controleer de luchtafsluitklep, de membraanklep en de
slang op beschadiging.

Vervang indien nodig het volledige luchtinlaatsysteem.
√√√√ √
29

*
Uitlaatdemper en uitlaat-
pijp

Controleer of de schroefklem goed vastzit.
√√√√√
30

*
Lampen, richtingaanwij-
zers en schakelaars

Controleer de werking.

Stel de koplamplichtbundel af.
√√√√√ √
NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (
×
1000 km)
JAARLIJKSE
CONTROLE

1 10203040

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

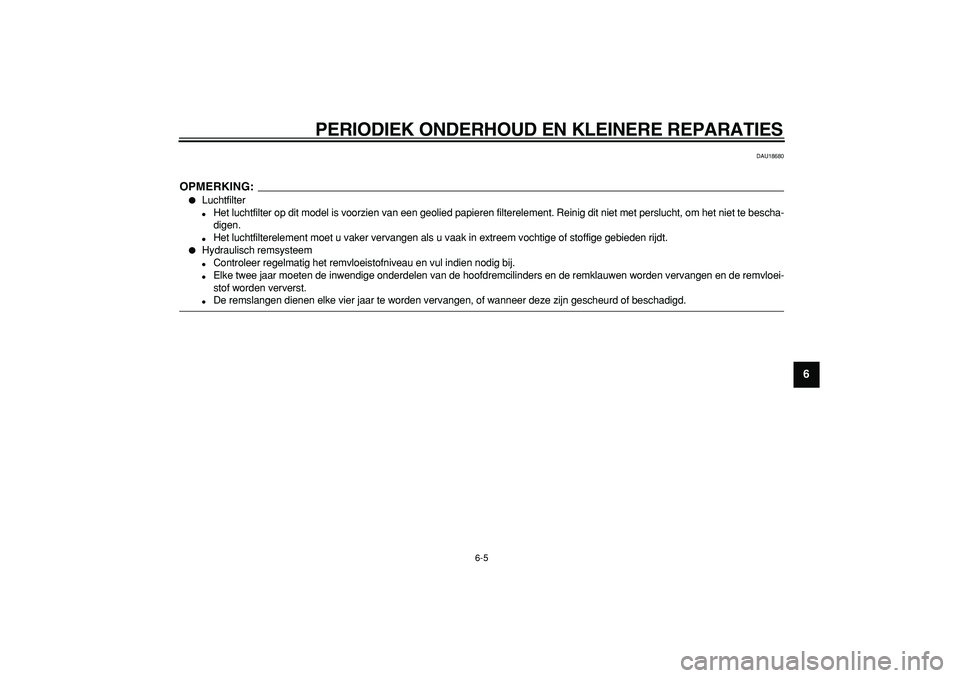

6-5
2
3
4
5
67
8
9

DAU18680
OPMERKING:


Luchtfilter

Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht, om het niet te bescha-
digen.

Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.

Hydraulisch remsysteem

Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.

Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.

De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

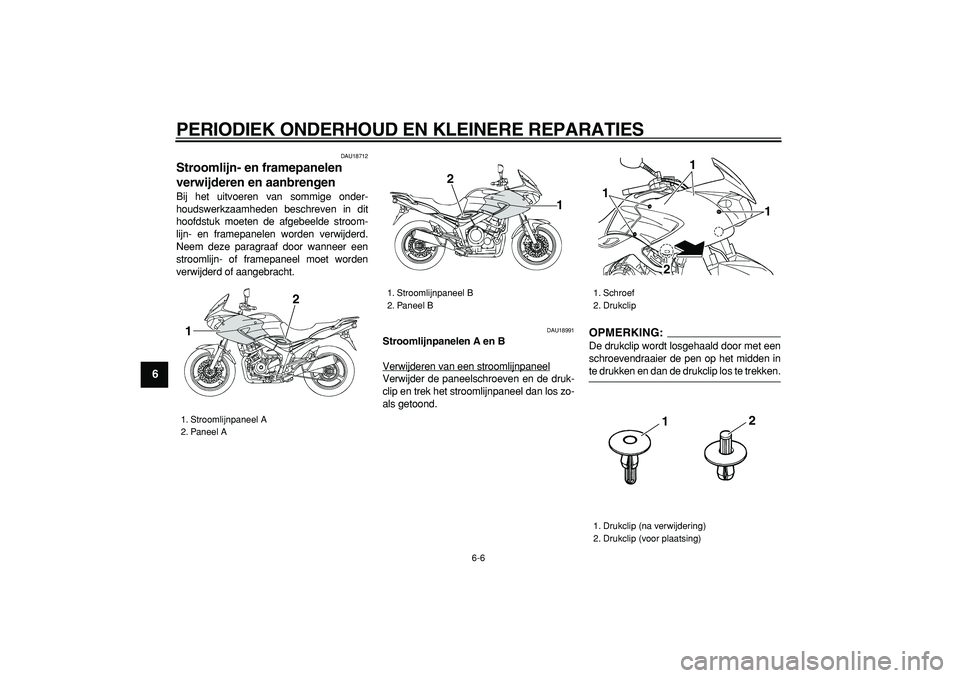

6-6
1
2
3
4
5
6
7
8
9

DAU18712
Stroomlijn- en framepanelen
verwijderen en aanbrengen
Bij het uitvoeren van sommige onder-
houdswerkzaamheden beschreven in dit
hoofdstuk moeten de afgebeelde stroom-
lijn- en framepanelen worden verwijderd.
Neem deze paragraaf door wanneer een
stroomlijn- of framepaneel moet worden
verwijderd of aangebracht.
DAU18991
Stroomlijnpanelen A en B
Verwijderen van een stroomlijnpaneel
Verwijder de paneelschroeven en de druk-
clip en trek het stroomlijnpaneel dan los zo-
als getoond.
OPMERKING:

De drukclip wordt losgehaald door met een
schroevendraaier de pen op het midden in
te drukken en dan de drukclip los te trekken.
1. Stroomlijnpaneel A
2. Paneel A
2
1

1. Stroomlijnpaneel B
2. Paneel B2
1

1. Schroef
2. Drukclip
1. Drukclip (na verwijdering)
2. Drukclip (voor plaatsing)
1
1
1
2
12
