COMMANDES ET INSTRUMENTS
3-5
3
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes. (Les explica-
tions au sujet du système embarqué de dia-
gnostic de pannes se trouvent à la page
3-5.)
FAU36853
Écran multifonction
AVERTISSEMENT
FWA12421
Veiller à effectuer tout réglage du bloc
de compteurs multifonctions lorsque levéhicule est à l’arrêt.
L’écran multifonction affiche les éléments
suivants :

un compteur de vitesse (affichant la vi-
tesse de conduite)


un compte-tours (affichant la vitesse
du moteur)


un compteur kilométrique (affichant la
distance totale parcourue)


deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)


un totalisateur de la réserve (affichant
la distance parcourue depuis que le té-
moin d’alerte du niveau de carburant
s’est allumé)


une montre


un système embarqué de diagnostic
de pannes


un mode de commande de la lumino-
sité
N.B.:

Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de sé-
lection “SELECT” et de remise à zéro
“RESET”, excepté pour le réglage de
la luminosité.


Pour le modèle vendu au R.-U.
uniquement : Pour afficher les valeurs
du compteur de vitesse et du comp-
teur kilométrique/totalisateur journalier
en milles plutôt qu’en kilomètres, il
convient d’appuyer sur le bouton de
sélection “SELECT” pendant au moinsdeux secondes.
1. Montre
2. Bouton “RESET”
3. Compte-tours
4. Bouton “SELECT”
5. Compteur de vitesse
6. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve
U5YUF2F0.book Page 5 Monday, September 11, 2006 7:21 PM

COMMANDES ET INSTRUMENTS
3-6
3
Compte-tours
Le compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro en guise
de test du circuit électrique.ATTENTION:
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 5500 tr/mn et au-delà
L’aiguille du compte-tours clignote dès
qu’elle atteint la zone rouge.Montre
Réglage de la montre
1. Appuyer à la fois sur le bouton “SE-
LECT” et le bouton “RESET” pendant
au moins deux secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton “RESET”.
3. Appuyer sur le bouton “SELECT”. L’af-
fichage des minutes se met à cligno-
ter.
4. Régler les minutes en appuyant sur le
bouton “RESET”.
5. Appuyer sur le bouton “SELECT”, puis
le relâcher pour que la montre se
mette en marche.Modes compteur kilométrique et totali-
sateur journalier
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “ODO”, totali-
sateurs journaliers “TRIP 1” et “TRIP 2”)
dans l’ordre suivant :
ODO → TRIP 1 → TRIP 2 → ODO
Quand le témoin d’alerte du niveau de car-
burant s’allume (voir page 3-4), le compteur
kilométrique passe automatiquement en
mode d’affichage de la réserve “F-TRIP” et
affiche la distance parcourue à partir de cet
instant. Dans ce cas, l’affichage des comp-
teurs (compteur kilométrique et totalisa-
teurs) se modifie comme suit à la pression
sur le bouton de sélection “SELECT”:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
1. Compte-tours
2. Zone rouge du compte-tours
1. Montre
1. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve
U5YUF2F0.book Page 6 Monday, September 11, 2006 7:21 PM

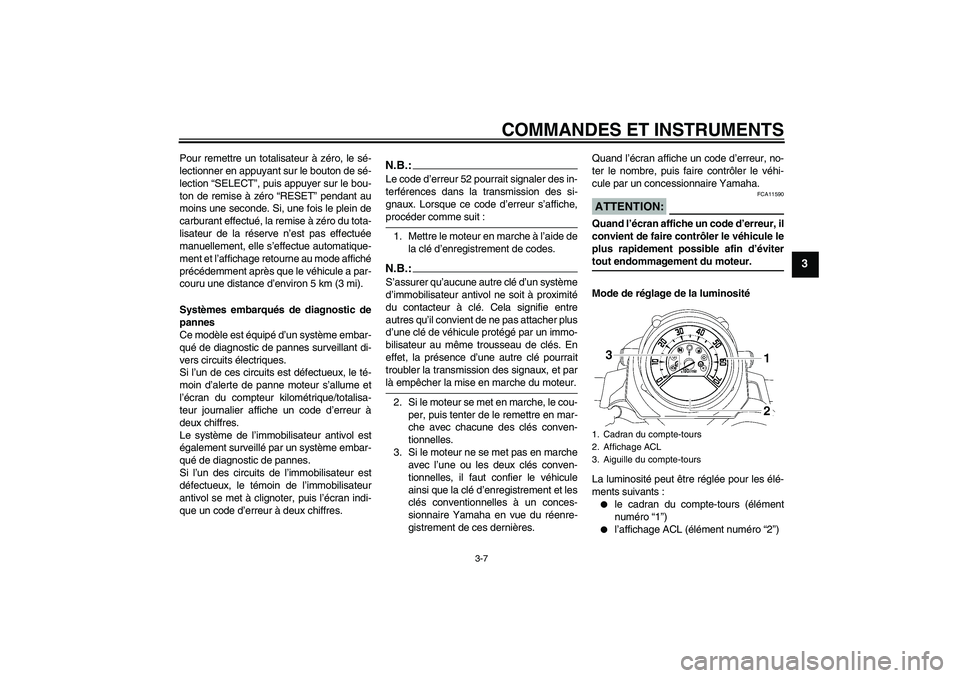

COMMANDES ET INSTRUMENTS
3-7
3
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins une seconde. Si, une fois le plein de
carburant effectué, la remise à zéro du tota-
lisateur de la réserve n’est pas effectuée
manuellement, elle s’effectue automatique-
ment et l’affichage retourne au mode affiché
précédemment après que le véhicule a par-
couru une distance d’environ 5 km (3 mi).
Systèmes embarqués de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Si l’un de ces circuits est défectueux, le té-
moin d’alerte de panne moteur s’allume et
l’écran du compteur kilométrique/totalisa-
teur journalier affiche un code d’erreur à
deux chiffres.
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes.
Si l’un des circuits de l’immobilisateur est
défectueux, le témoin de l’immobilisateur
antivol se met à clignoter, puis l’écran indi-
que un code d’erreur à deux chiffres.
N.B.:Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.:S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol ne soit à proximité
du contacteur à clé. Cela signifie entre
autres qu’il convient de ne pas attacher plus
d’une clé de véhicule protégé par un immo-
bilisateur au même trousseau de clés. En
effet, la présence d’une autre clé pourrait
troubler la transmission des signaux, et parlà empêcher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
ATTENTION:
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’évitertout endommagement du moteur.
Mode de réglage de la luminosité
La luminosité peut être réglée pour les élé-
ments suivants :

le cadran du compte-tours (élément
numéro “1”)


l’affichage ACL (élément numéro “2”)
1. Cadran du compte-tours
2. Affichage ACL
3. Aiguille du compte-tours
U5YUF2F0.book Page 7 Monday, September 11, 2006 7:21 PM

COMMANDES ET INSTRUMENTS
3-8
3


l’aiguille du compte-tours (élément nu-
méro “3”)
Sélectionner le mode de commande de la
luminosité comme suit.
1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le bouton de sélection
“SELECT” et le maintenir enfoncé.
3. Tourner la clé sur “ON”, attendre cinq
secondes, puis relâcher le bouton de
sélection “SELECT”.
Le numéro d’élément “1” s’affiche.
4. Régler la luminosité du cadran du
compte-tours en appuyant sur le bou-
ton “RESET”.
5. Appuyer sur le bouton “SELECT” afin
de sélectionner l’affichage ACL.
Le numéro d’élément “2” s’affiche.Régler la luminosité de l’affichage ACL
en appuyant sur le bouton “RESET”.
6. Appuyer sur le bouton “SELECT” afin
de sélectionner l’aiguille du compte-
tours.
Le numéro d’élément “3” s’affiche.
Régler la luminosité de l’aiguille du
compte-tours en appuyant sur le bou-
ton “RESET”.7. Appuyer sur le bouton “SELECT” pour
que l’écran multifonction retourne à
l’affichage du compteur kilométrique
ou du totalisateur journalier.
1. Cadran du compte-tours
2. Numéro d’élément
3. Niveau de luminosité
1. Affichage ACL
2. Numéro d’élément
3. Niveau de luminosité
1. Aiguille du compte-tours
2. Numéro d’élément
3. Niveau de luminosité
