REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
GAU23271

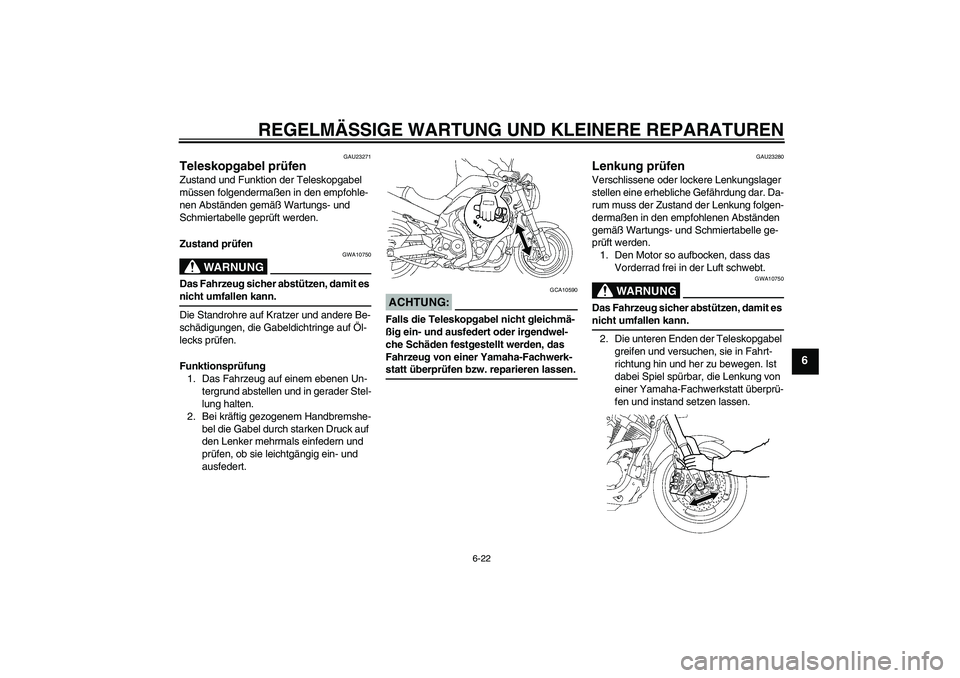

Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG:
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor so aufbocken, dass das
Vorderrad frei in der Luft schwebt.
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
U5YUG2G0.book Page 22 Monday, September 11, 2006 7:23 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
GAU23290

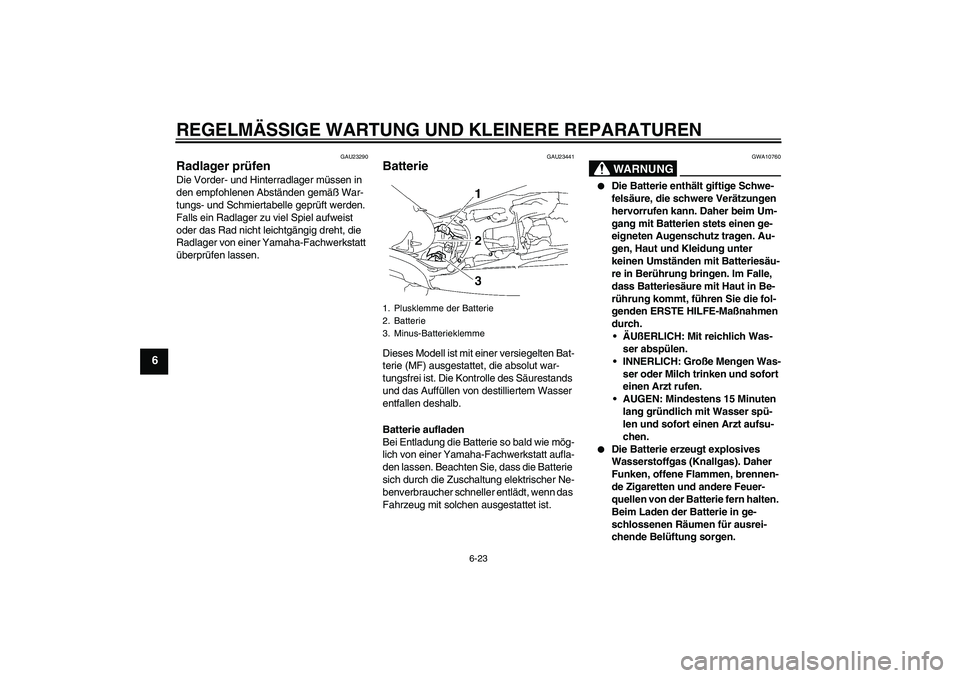

Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23441
Batterie Dieses Modell ist mit einer versiegelten Bat-
terie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
1. Plusklemme der Batterie
2. Batterie
3. Minus-Batterieklemme
U5YUG2G0.book Page 23 Monday, September 11, 2006 7:23 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6

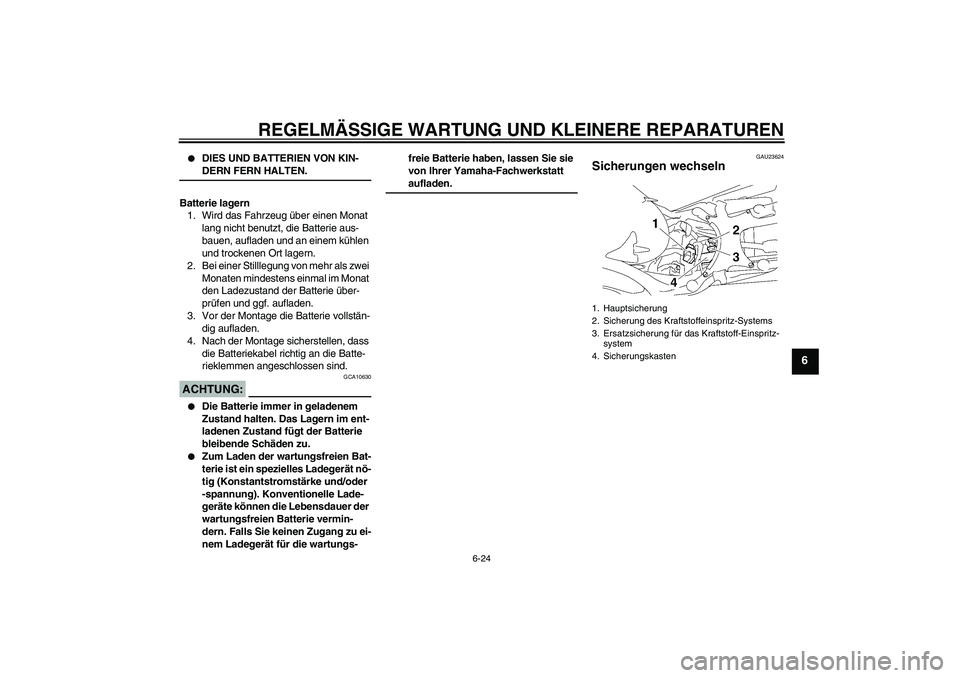

DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:
GCA10630


Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.


Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die wartungs-freie Batterie haben, lassen Sie sie
von Ihrer Yamaha-Fachwerkstatt
aufladen.
GAU23624
Sicherungen wechseln 1. Hauptsicherung
2. Sicherung des Kraftstoffeinspritz-Systems
3. Ersatzsicherung für das Kraftstoff-Einspritz-
system
4. Sicherungskasten
U5YUG2G0.book Page 24 Monday, September 11, 2006 7:23 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6
Die Hauptsicherung und der Sicherungs-
kasten, der die Sicherungen für die einzel-
nen Stromkreise enthält, befinden sich un-
ter dem Sitz. (Siehe Seite 3-15.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.

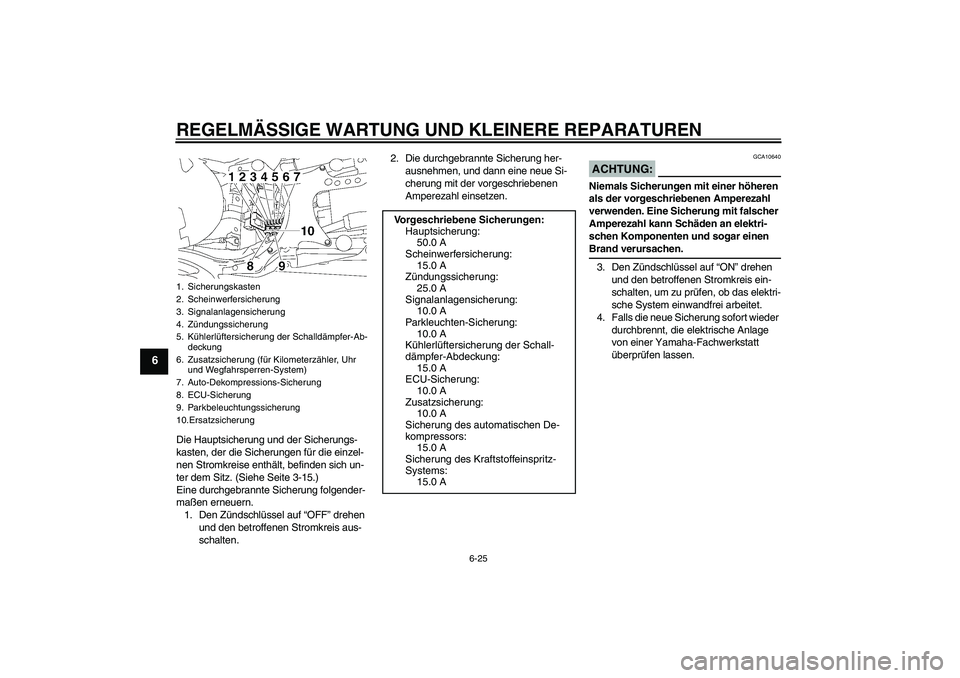

1. Sicherungskasten
2. Scheinwerfersicherung
3. Signalanlagensicherung
4. Zündungssicherung
5. Kühlerlüftersicherung der Schalldämpfer-Ab-
deckung
6. Zusatzsicherung (für Kilometerzähler, Uhr
und Wegfahrsperren-System)
7. Auto-Dekompressions-Sicherung
8. ECU-Sicherung
9. Parkbeleuchtungssicherung
10.Ersatzsicherung
Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Zündungssicherung:
25.0 A
Signalanlagensicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung der Schall-
dämpfer-Abdeckung:
15.0 A
ECU-Sicherung:
10.0 A
Zusatzsicherung:
10.0 A
Sicherung des automatischen De-
kompressors:
15.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
U5YUG2G0.book Page 25 Monday, September 11, 2006 7:23 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6
GAU36820

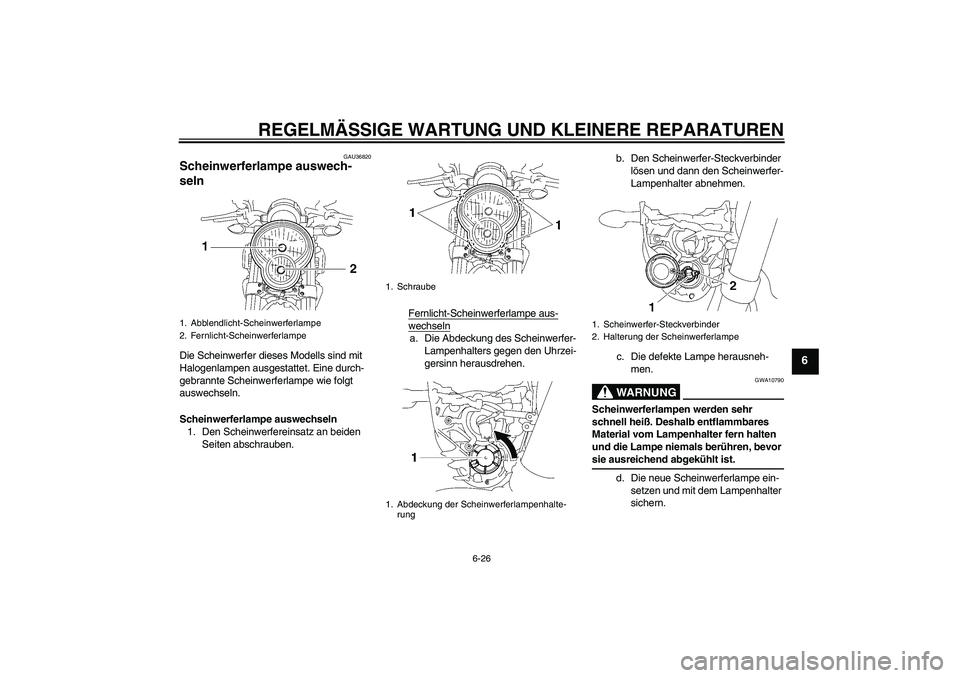

Scheinwerferlampe auswech-
seln Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Eine durch-
gebrannte Scheinwerferlampe wie folgt
auswechseln.
Scheinwerferlampe auswechseln
1. Den Scheinwerfereinsatz an beiden
Seiten abschrauben.Fernlicht-Scheinwerferlampe aus-
wechselna. Die Abdeckung des Scheinwerfer-
Lampenhalters gegen den Uhrzei-
gersinn herausdrehen.b. Den Scheinwerfer-Steckverbinder
lösen und dann den Scheinwerfer-
Lampenhalter abnehmen.
c. Die defekte Lampe herausneh-
men.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
d. Die neue Scheinwerferlampe ein-
setzen und mit dem Lampenhalter
sichern.
1. Abblendlicht-Scheinwerferlampe
2. Fernlicht-Scheinwerferlampe
1. Schraube
1. Abdeckung der Scheinwerferlampenhalte-
rung
1. Scheinwerfer-Steckverbinder
2. Halterung der Scheinwerferlampe
U5YUG2G0.book Page 26 Monday, September 11, 2006 7:23 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6
ACHTUNG:
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-

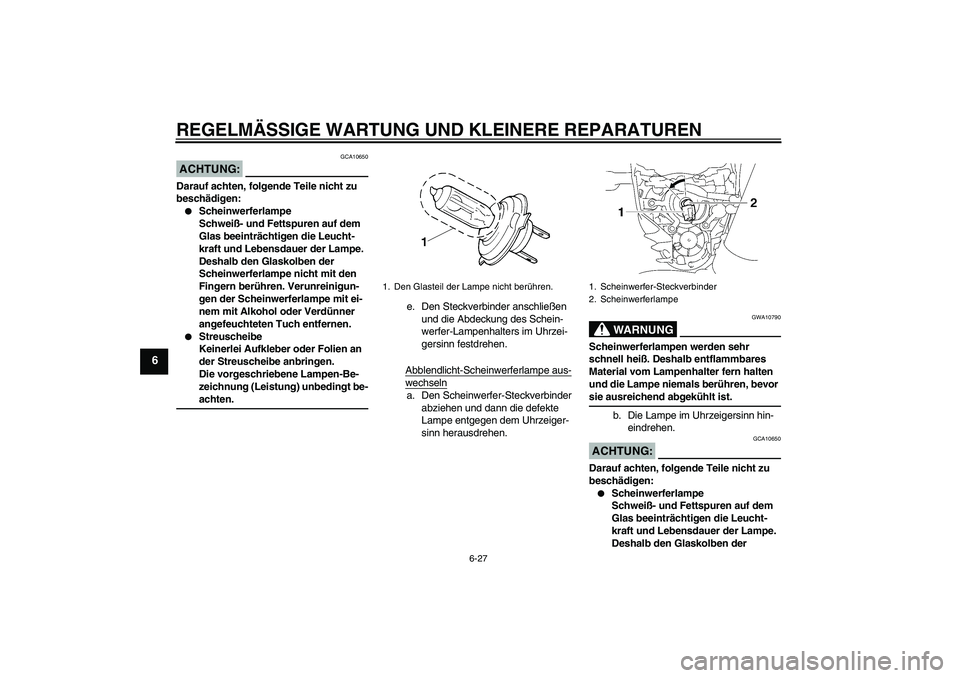

zeichnung (Leistung) unbedingt be-achten.e. Den Steckverbinder anschließen
und die Abdeckung des Schein-
werfer-Lampenhalters im Uhrzei-
gersinn festdrehen.
Abblendlicht-Scheinwerferlampe aus-
wechselna. Den Scheinwerfer-Steckverbinder
abziehen und dann die defekte
Lampe entgegen dem Uhrzeiger-
sinn herausdrehen.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
b. Die Lampe im Uhrzeigersinn hin-
eindrehen.ACHTUNG:
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
1. Den Glasteil der Lampe nicht berühren.
1. Scheinwerfer-Steckverbinder
2. Scheinwerferlampe
U5YUG2G0.book Page 27 Monday, September 11, 2006 7:23 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.
c. Den Scheinwerferstecker an-
schließen.
2. Den Scheinwerfereinsatz festschrau-
ben.
3. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24180
Rücklicht/Bremslicht Die Rücklicht-/Bremslichtlampe dieses Mo-
dells ist mit LEDs statt herkömmlicher Glüh-
lampen bestückt.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24202
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
4. Die Streuscheibe festschrauben.ACHTUNG:
GCA11190
Die Schraube nicht zu fest anziehen, um die Streuscheibe nicht zu beschädigen.
1. Den Glasteil der Lampe nicht berühren.
1. Schraube
U5YUG2G0.book Page 28 Monday, September 11, 2006 7:23 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
GAU36810

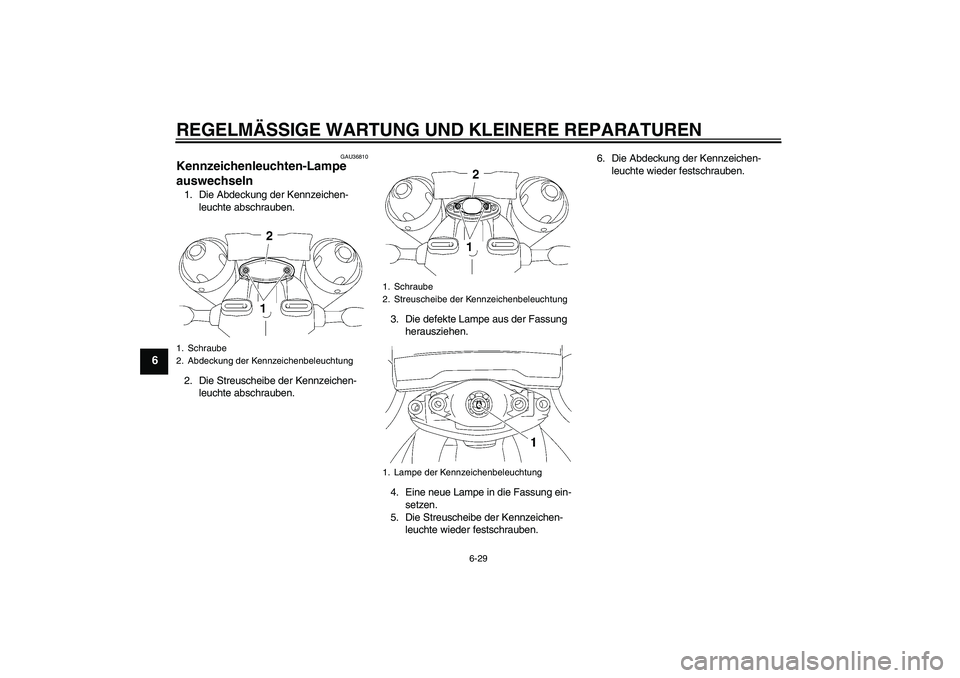

Kennzeichenleuchten-Lampe
auswechseln 1. Die Abdeckung der Kennzeichen-
leuchte abschrauben.
2. Die Streuscheibe der Kennzeichen-
leuchte abschrauben.3. Die defekte Lampe aus der Fassung
herausziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Streuscheibe der Kennzeichen-
leuchte wieder festschrauben.6. Die Abdeckung der Kennzeichen-
leuchte wieder festschrauben.1. Schraube
2. Abdeckung der Kennzeichenbeleuchtung
1. Schraube
2. Streuscheibe der Kennzeichenbeleuchtung
1. Lampe der Kennzeichenbeleuchtung
U5YUG2G0.book Page 29 Monday, September 11, 2006 7:23 PM
