Page 45 of 72

6-13
1
2
3
4
5
6
7
8
9
DAU17226

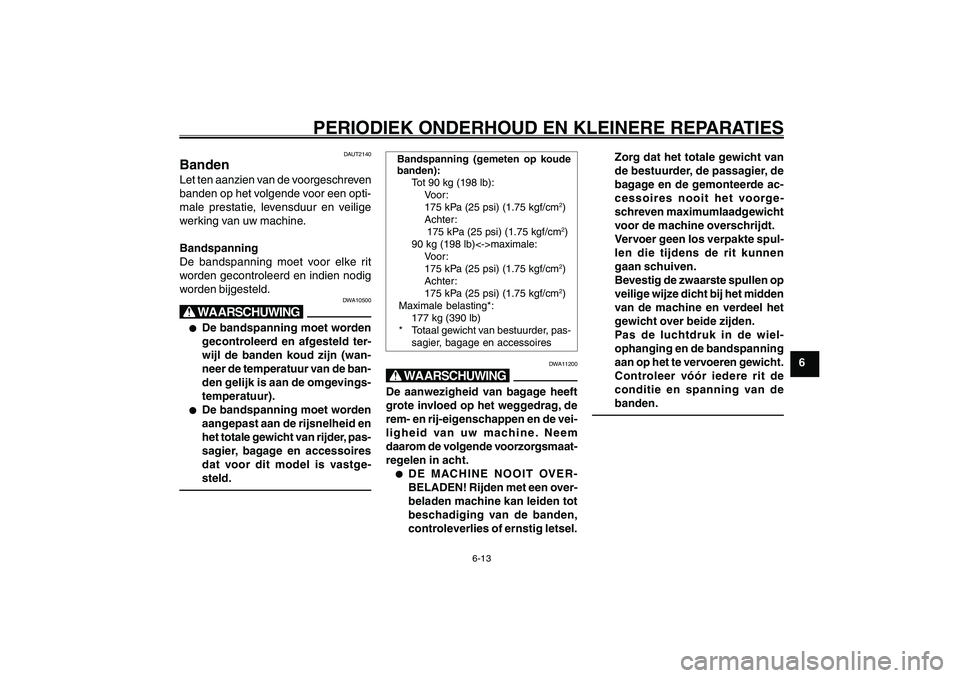

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
Banden
DAUT2140
BandenLet ten aanzien van de voorgeschreven
banden op het volgende voor een opti-
male prestatie, levensduur en veilige
werking van uw machine.
Bandspanning
De bandspanning moet voor elke rit
worden gecontroleerd en indien nodig
worden bijgesteld.
DWA10500
X@● ●● ●
●
De bandspanning moet worden
gecontroleerd en afgesteld ter-
wijl de banden koud zijn (wan-
neer de temperatuur van de ban-
den gelijk is aan de omgevings-
temperatuur).
● ●● ●
●
De bandspanning moet worden
aangepast aan de rijsnelheid en
het totale gewicht van rijder, pas-
sagier, bagage en accessoires
dat voor dit model is vastge-
steld.
Bandspanning (gemeten op koude
banden):
Tot 90 kg (198 lb):
Voor:
175 kPa (25 psi) (1.75 kgf/cm
2)
Achter:
175 kPa (25 psi) (1.75 kgf/cm2)
90 kg (198 lb)<->maximale:
Voor:
175 kPa (25 psi) (1.75 kgf/cm2)
Achter:
175 kPa (25 psi) (1.75 kgf/cm2)
Maximale belasting*:
177 kg (390 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires
DWA11200
X@De aanwezigheid van bagage heeft
grote invloed op het weggedrag, de
rem- en rij-eigenschappen en de vei-
ligheid van uw machine. Neem
daarom de volgende voorzorgsmaat-
regelen in acht.● ●● ●
●
DE MACHINE NOOIT OVER-
BELADEN! Rijden met een over-
beladen machine kan leiden tot
beschadiging van de banden,
controleverlies of ernstig letsel.Zorg dat het totale gewicht van
de bestuurder, de passagier, de
bagage en de gemonteerde ac-
cessoires nooit het voorge-
schreven maximumlaadgewicht
voor de machine overschrijdt.
Vervoer geen los verpakte spul-
len die tijdens de rit kunnen
gaan schuiven.
Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de machine en verdeel het
gewicht over beide zijden.
Pas de luchtdruk in de wiel-
ophanging en de bandspanning
aan op het te vervoeren gewicht.
Controleer vóór iedere rit de
conditie en spanning van de
banden.
15P-F819D-D0_ch6.pmd2007/06/21, 13:00 13
Page 46 of 72

6-14
1
2
3
4
5
6
7
8
9
DAU17226

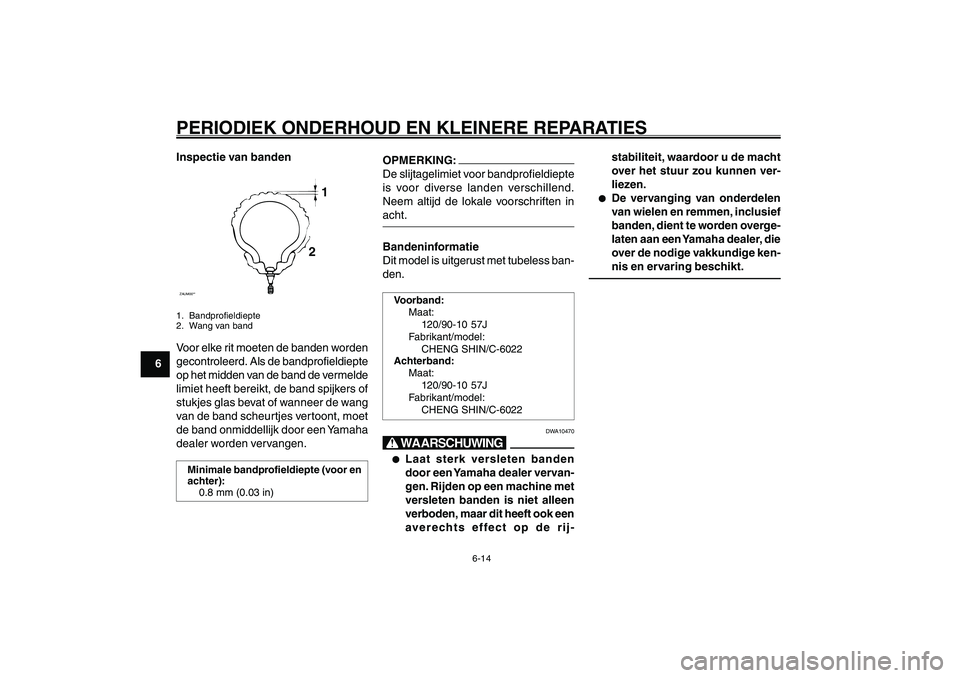

PERIODIEK ONDERHOUD EN KLEINERE REPARATIESInspectie van bandenZAUM00**
1
2
1. Bandprofieldiepte
2. Wang van bandVoor elke rit moeten de banden worden
gecontroleerd. Als de bandprofieldiepte
op het midden van de band de vermelde
limiet heeft bereikt, de band spijkers of
stukjes glas bevat of wanneer de wang
van de band scheurtjes vertoont, moet
de band onmiddellijk door een Yamaha
dealer worden vervangen.Minimale bandprofieldiepte (voor en
achter):
0.8 mm (0.03 in)
OPMERKING:
De slijtagelimiet voor bandprofieldiepte
is voor diverse landen verschillend.
Neem altijd de lokale voorschriften in
acht.Bandeninformatie
Dit model is uitgerust met tubeless ban-
den.Voorband:
Maat:
120/90-10 57J
Fabrikant/model:
CHENG SHIN/C-6022
Achterband:
Maat:
120/90-10 57J
Fabrikant/model:
CHENG SHIN/C-6022
DWA10470
X@● ●● ●
●
Laat sterk versleten banden
door een Yamaha dealer vervan-
gen. Rijden op een machine met
versleten banden is niet alleen
verboden, maar dit heeft ook een
averechts effect op de rij-stabiliteit, waardoor u de macht
over het stuur zou kunnen ver-
liezen.
● ●● ●
●
De vervanging van onderdelen
van wielen en remmen, inclusief
banden, dient te worden overge-
laten aan een Yamaha dealer, die
over de nodige vakkundige ken-
nis en ervaring beschikt.
15P-F819D-D0_ch6.pmd2007/06/21, 13:00 14
Page 52 of 72

6-20
1
2
3
4
5
6
7
8
9
DAU17226
PERIODIEK ONDERHOUD EN KLEINERE REPARATIESAccu
DAUT1853
AccuZAUM00**
1
1. AccuDit model is uitgerust met een perma-
nent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecon-
troleerd en er hoeft geen gedistilleerd
water te worden bijgevuld.OPMERKING:
De accu bevindt zich achter paneel C.
(Zie pagina 6-6.)
DWA10760
X@● ●● ●
●
Elektrolyt is giftig en gevaarlijk
omdat het zwavelzuur bevat, eenstof die ernstige brandwonden
veroorzaakt. Vermijd contact met
de huid, ogen of kleding en be-
scherm uw ogen altijd bij werk-
zaamheden nabij accu’s. Voer als
volgt EERSTE HULP uit als er li-
chamelijk contact is geweest
met elektrolyt.
UITWENDIG: Spoel
overvloedig met water.
INWENDIG: Drink grote
hoeveelheden water of melk
en roep direct de hulp in
van een arts.
OGEN: Spoel gedurende 15
minuten met water en roep
direct medische hulp in.
● ●● ●
●
Accu’s produceren het explo-
sieve waterstofgas. Houd
daarom vonken, open vuur, siga-
retten e.d. uit de buurt van de
accu en zorg voor voldoende
ventilatie bij acculaden in een
afgesloten ruimte.
● ●● ●
●
HOUD DEZE EN ALLE ACCU’S
BUITEN BEREIK VAN KINDE-
REN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha
dealer de accu te laden als deze ontla-
den lijkt te zijn. Vergeet niet dat de accu
sneller ontladen raakt als de machine
is uitgerust met optionele elektrische
accessoires.
Om de accu op te bergen
1. Verwijder de accu als het voertuig
langer dan een maand niet wordt
gebruikt, laad hem volledig bij en
zet dan weg op een koele en droge
plek.
2. Als de accu langer dan twee maan-
den wordt weggeborgen, moet
deze minstens eenmaal per maand
worden gecontroleerd; laad de
accu dan indien nodig steeds vol-
ledig bij.
3. Laad de accu volledig bij alvorens
te installeren.
4. Controleer voor installatie of de
accukabels correct op de accu-
polen zijn aangesloten.
DCAT1051
<>● ●● ●
●
Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen
15P-F819D-D0_ch6.pmd2007/06/21, 13:00 20
