2007 YAMAHA FZ1 S Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-3
8
Escursione ruota:
130.0 mm (5.12 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ14S
Tensione, capacità:
12 V, 11.2 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55.0 W × 2
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LEDSpia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
25.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore:
10.0 A × 2
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile di backup:
10.0 A
U3C3H1H0.book Page 3 Monday, September 4, 2006 9:16 AM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351

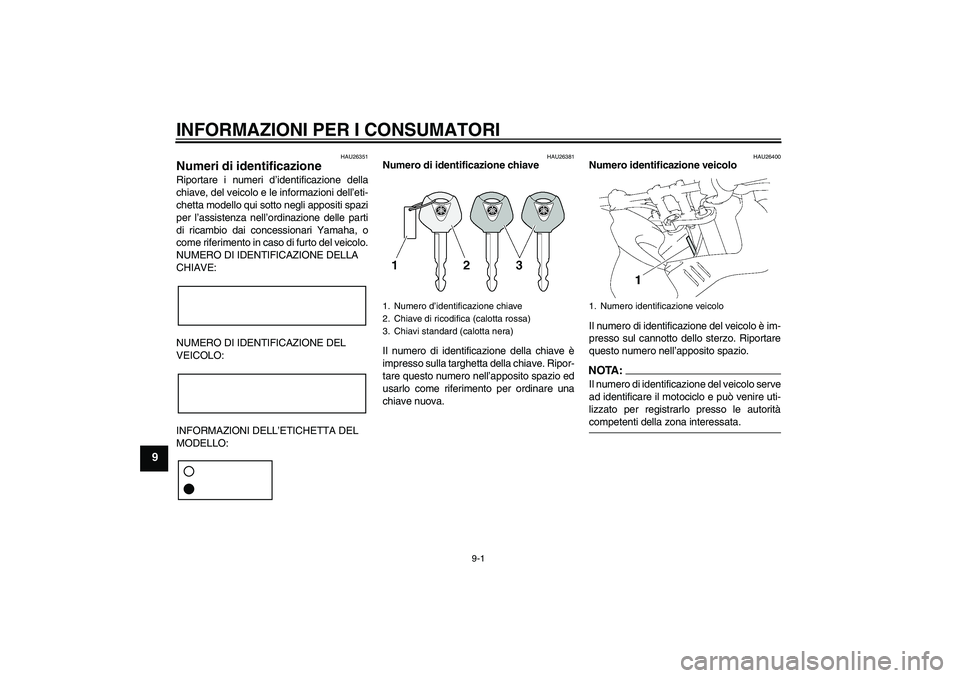

Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U3C3H1H0.book Page 1 Monday, September 4, 2006 9:16 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26470

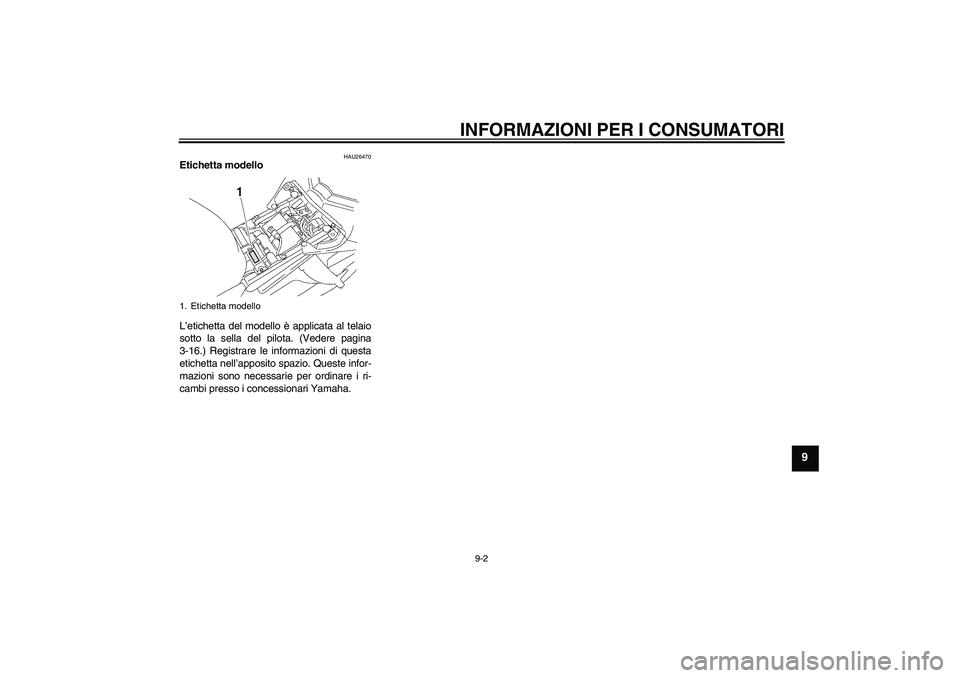

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-16.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i ri-
cambi presso i concessionari Yamaha.1. Etichetta modello
U3C3H1H0.book Page 2 Monday, September 4, 2006 9:16 AM

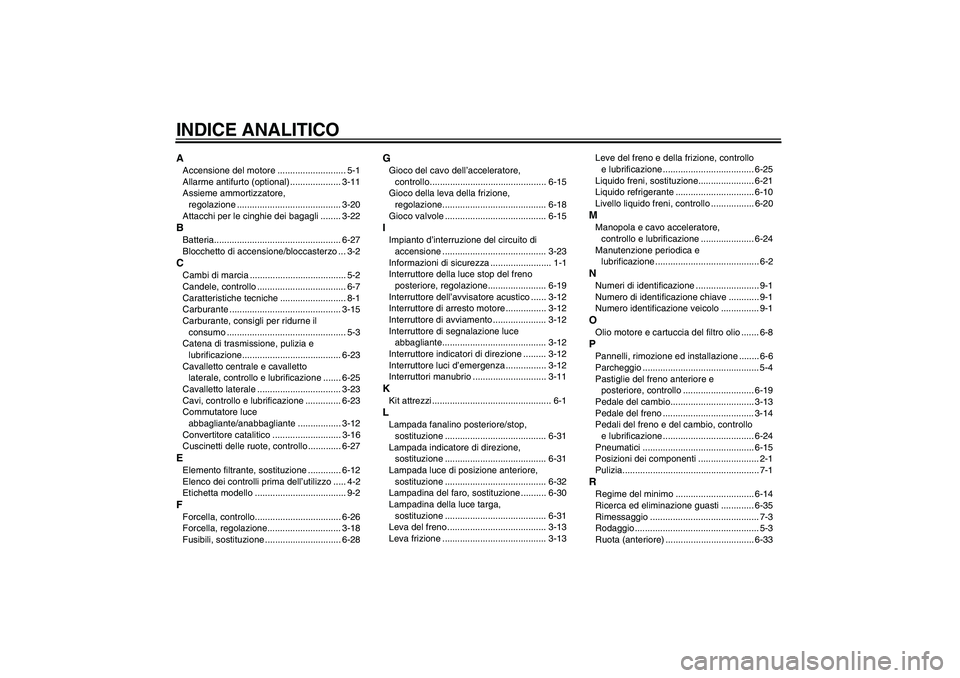

INDICE ANALITICOAAccensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-11
Assieme ammortizzatore,
regolazione ......................................... 3-20
Attacchi per le cinghie dei bagagli ........ 3-22BBatteria.................................................. 6-27
Blocchetto di accensione/bloccasterzo ... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-7
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-15
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione, pulizia e
lubrificazione....................................... 6-23
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-25
Cavalletto laterale ................................. 3-23
Cavi, controllo e lubrificazione .............. 6-23
Commutatore luce
abbagliante/anabbagliante ................. 3-12
Convertitore catalitico ........................... 3-16
Cuscinetti delle ruote, controllo ............. 6-27EElemento filtrante, sostituzione ............. 6-12
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2FForcella, controllo.................................. 6-26
Forcella, regolazione............................. 3-18
Fusibili, sostituzione .............................. 6-28
GGioco del cavo dell’acceleratore,
controllo.............................................. 6-15
Gioco della leva della frizione,
regolazione......................................... 6-18
Gioco valvole ........................................ 6-15IImpianto d’interruzione del circuito di
accensione ......................................... 3-23
Informazioni di sicurezza ........................ 1-1
Interruttore della luce stop del freno
posteriore, regolazione....................... 6-19
Interruttore dell’avvisatore acustico ...... 3-12
Interruttore di arresto motore ................ 3-12
Interruttore di avviamento ..................... 3-12
Interruttore di segnalazione luce
abbagliante......................................... 3-12
Interruttore indicatori di direzione ......... 3-12
Interruttore luci d’emergenza ................ 3-12
Interruttori manubrio ............................. 3-11KKit attrezzi ............................................... 6-1LLampada fanalino posteriore/stop,
sostituzione ........................................ 6-31
Lampada indicatore di direzione,
sostituzione ........................................ 6-31
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-32
Lampadina del faro, sostituzione .......... 6-30
Lampadina della luce targa,
sostituzione ........................................ 6-31
Leva del freno ....................................... 3-13
Leva frizione ......................................... 3-13Leve del freno e della frizione, controllo
e lubrificazione .................................... 6-25
Liquido freni, sostituzione...................... 6-21
Liquido refrigerante ............................... 6-10
Livello liquido freni, controllo ................. 6-20
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-24
Manutenzione periodica e
lubrificazione ......................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia del filtro olio ....... 6-8PPannelli, rimozione ed installazione ........ 6-6
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-19
Pedale del cambio................................. 3-13
Pedale del freno .................................... 3-14
Pedali del freno e del cambio, controllo
e lubrificazione .................................... 6-24
Pneumatici ............................................ 6-15
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRegime del minimo ............................... 6-14
Ricerca ed eliminazione guasti ............. 6-35
Rimessaggio ........................................... 7-3
Rodaggio ................................................. 5-3
Ruota (anteriore) ................................... 6-33
U3C3H1H0.book Page 1 Monday, September 4, 2006 9:16 AM

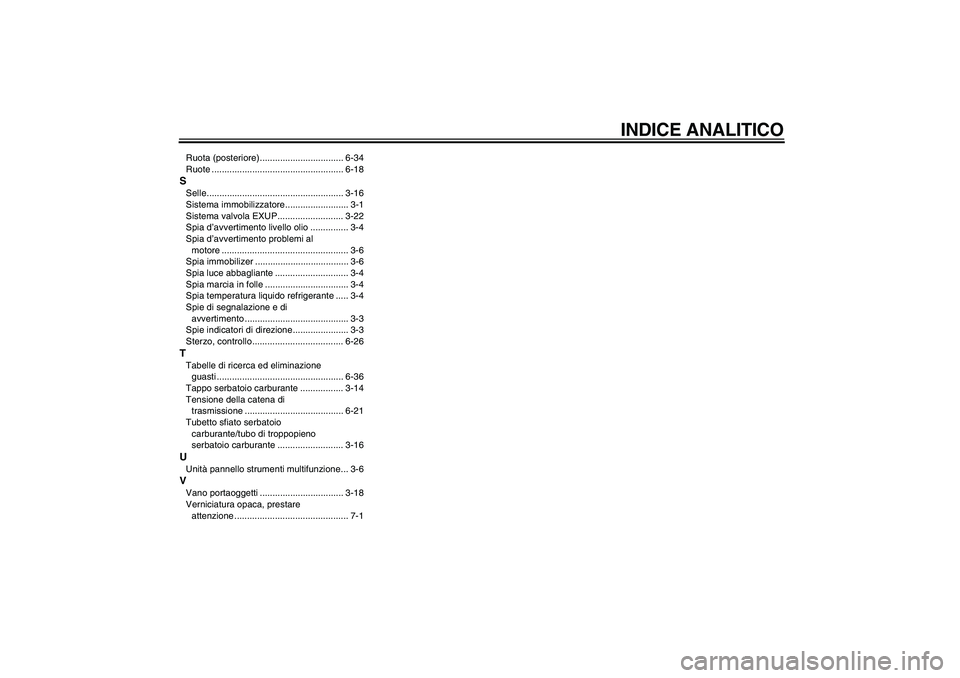

INDICE ANALITICO
Ruota (posteriore)................................. 6-34
Ruote .................................................... 6-18SSelle...................................................... 3-16
Sistema immobilizzatore ......................... 3-1
Sistema valvola EXUP.......................... 3-22
Spia d’avvertimento livello olio ............... 3-4
Spia d’avvertimento problemi al
motore .................................................. 3-6
Spia immobilizer ..................................... 3-6
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spia temperatura liquido refrigerante ..... 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-26TTabelle di ricerca ed eliminazione
guasti .................................................. 6-36
Tappo serbatoio carburante ................. 3-14
Tensione della catena di
trasmissione ....................................... 6-21
Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburante .......................... 3-16UUnità pannello strumenti multifunzione... 3-6VVano portaoggetti ................................. 3-18
Verniciatura opaca, prestare
attenzione ............................................. 7-1
U3C3H1H0.book Page 2 Monday, September 4, 2006 9:16 AM
