2007 YAMAHA FZ1 S ESP

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
6
SAU23271

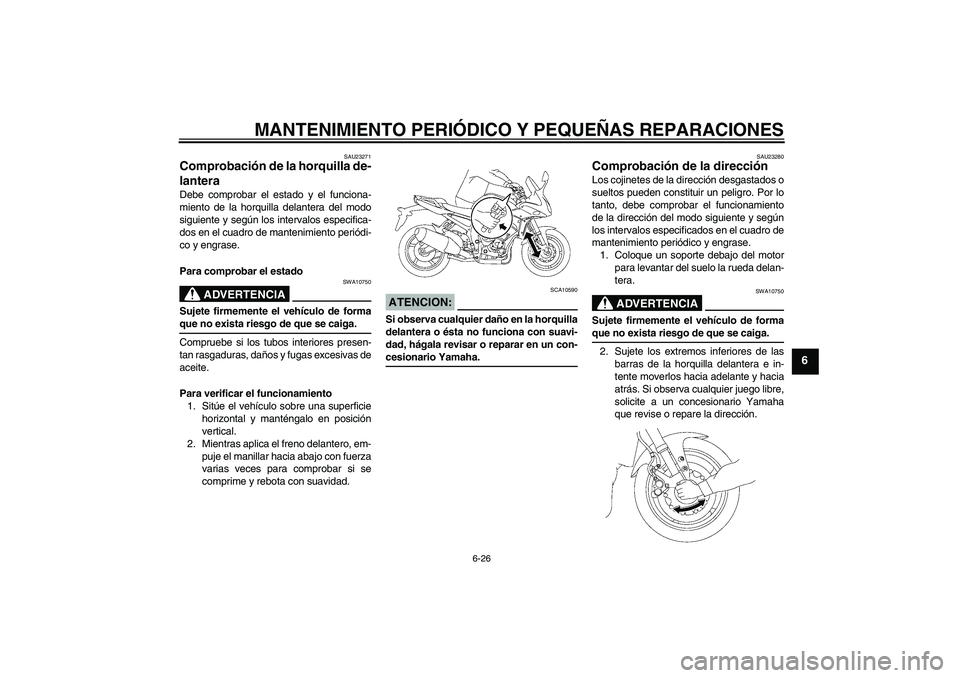

Comprobación de la horquilla de-
lantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
ATENCION:
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha.
SAU23280
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.
U3C3S1S0.book Page 26 Monday, September 4, 2006 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6
SAU23290

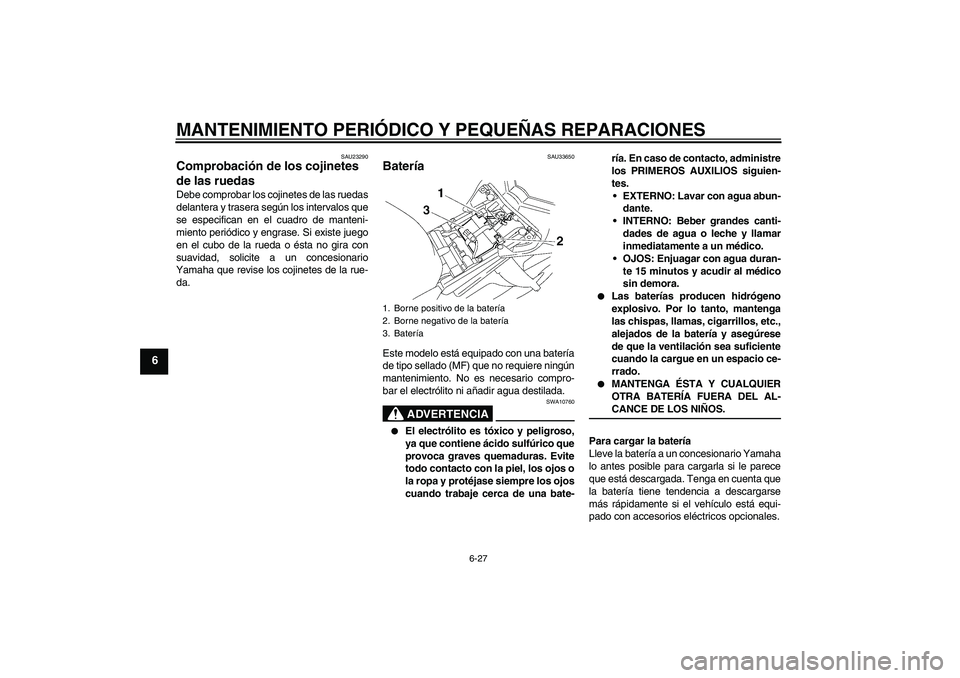

Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU33650
Batería Este modelo está equipado con una batería
de tipo sellado (MF) que no requiere ningún
mantenimiento. No es necesario compro-
bar el electrólito ni añadir agua destilada.
ADVERTENCIA
SWA10760


El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.


Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.


MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
1. Borne positivo de la batería
2. Borne negativo de la batería
3. Batería
U3C3S1S0.book Page 27 Monday, September 4, 2006 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
6

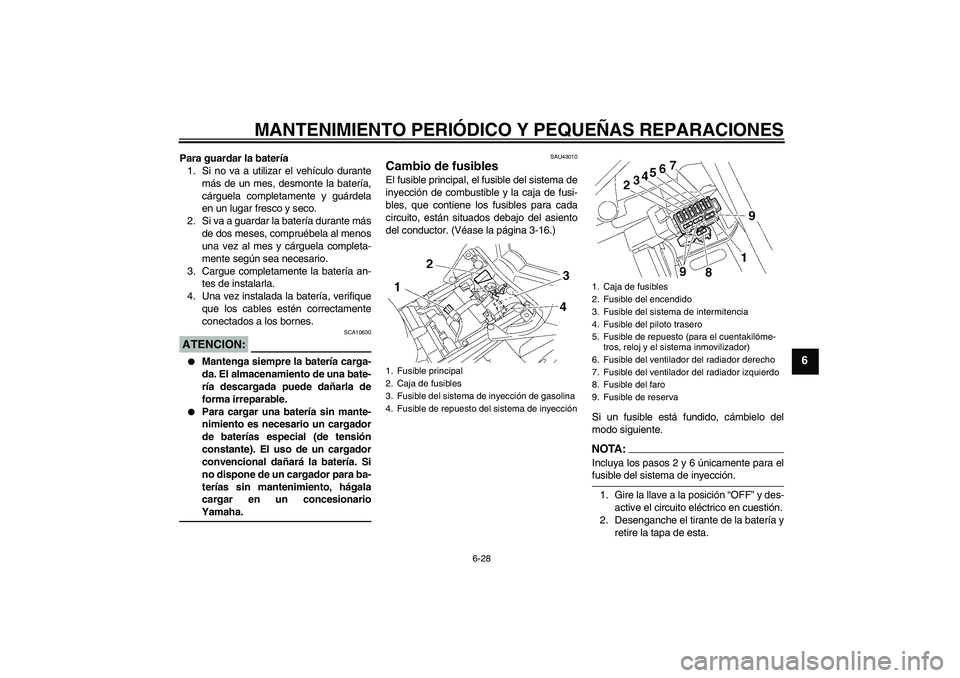

Para guardar la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.ATENCION:
SCA10630


Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.


Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensión
constante). El uso de un cargador
convencional dañará la batería. Si
no dispone de un cargador para ba-
terías sin mantenimiento, hágala
cargar en un concesionarioYamaha.
SAU43010
Cambio de fusibles El fusible principal, el fusible del sistema de
inyección de combustible y la caja de fusi-
bles, que contiene los fusibles para cada
circuito, están situados debajo del asiento
del conductor. (Véase la página 3-16.)
Si un fusible está fundido, cámbielo del
modo siguiente.
NOTA:Incluya los pasos 2 y 6 únicamente para elfusible del sistema de inyección.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Desenganche el tirante de la batería y
retire la tapa de esta.
1. Fusible principal
2. Caja de fusibles
3. Fusible del sistema de inyección de gasolina
4. Fusible de repuesto del sistema de inyección
1. Caja de fusibles
2. Fusible del encendido
3. Fusible del sistema de intermitencia
4. Fusible del piloto trasero
5. Fusible de repuesto (para el cuentakilóme-
tros, reloj y el sistema inmovilizador)
6. Fusible del ventilador del radiador derecho
7. Fusible del ventilador del radiador izquierdo
8. Fusible del faro
9. Fusible de reserva
U3C3S1S0.book Page 28 Monday, September 4, 2006 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
6

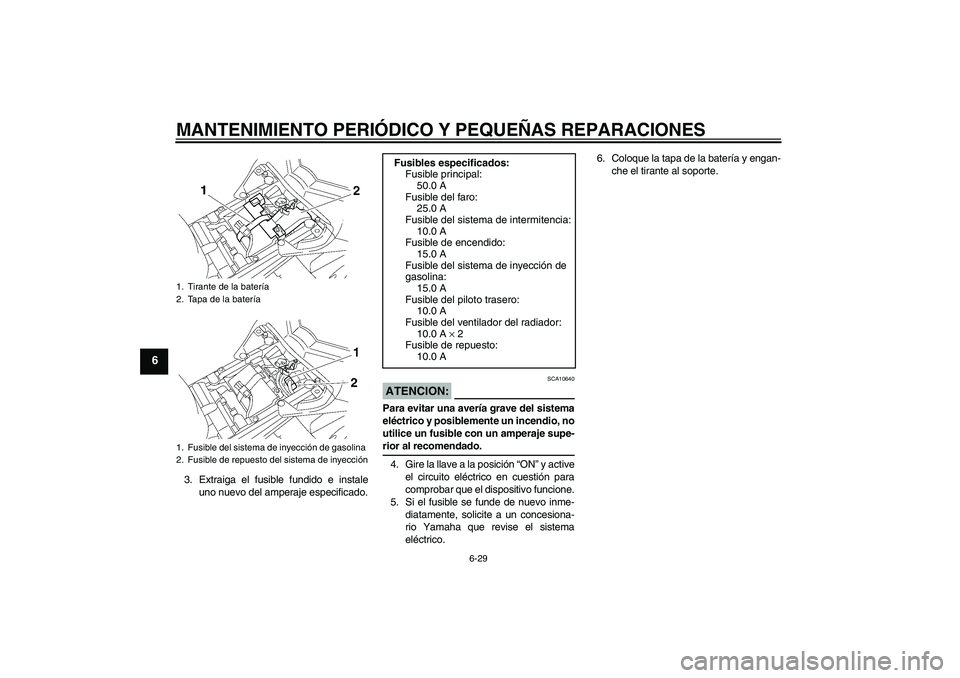

3. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ATENCION:
SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-rior al recomendado.
4. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
5. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.6. Coloque la tapa de la batería y engan-
che el tirante al soporte.
1. Tirante de la batería
2. Tapa de la batería
1. Fusible del sistema de inyección de gasolina
2. Fusible de repuesto del sistema de inyección
Fusibles especificados:
Fusible principal:
50.0 A
Fusible del faro:
25.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
15.0 A
Fusible del sistema de inyección de
gasolina:
15.0 A
Fusible del piloto trasero:
10.0 A
Fusible del ventilador del radiador:
10.0 A × 2
Fusible de repuesto:
10.0 A
U3C3S1S0.book Page 29 Monday, September 4, 2006 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
6
SAU23930

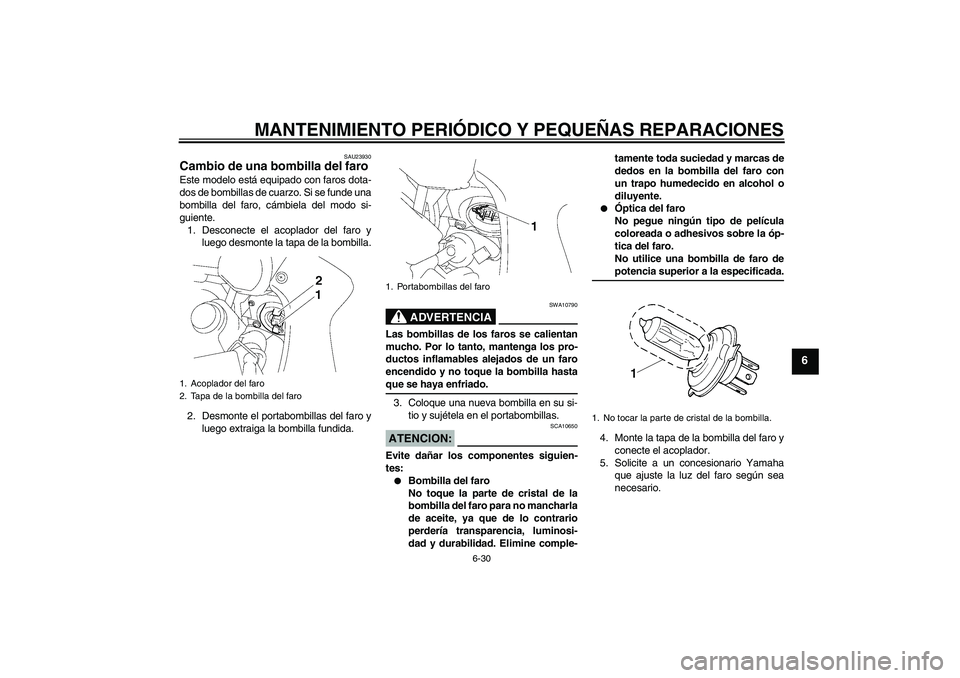

Cambio de una bombilla del faro Este modelo está equipado con faros dota-
dos de bombillas de cuarzo. Si se funde una
bombilla del faro, cámbiela del modo si-
guiente.
1. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla.
2. Desmonte el portabombillas del faro y
luego extraiga la bombilla fundida.
ADVERTENCIA
SWA10790
Las bombillas de los faros se calientan
mucho. Por lo tanto, mantenga los pro-
ductos inflamables alejados de un faro
encendido y no toque la bombilla hastaque se haya enfriado.
3. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.ATENCION:
SCA10650
Evite dañar los componentes siguien-
tes:

Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.


Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro depotencia superior a la especificada.
4. Monte la tapa de la bombilla del faro y
conecte el acoplador.
5. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
1. Acoplador del faro
2. Tapa de la bombilla del faro
1. Portabombillas del faro
1. No tocar la parte de cristal de la bombilla.
U3C3S1S0.book Page 30 Monday, September 4, 2006 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
6

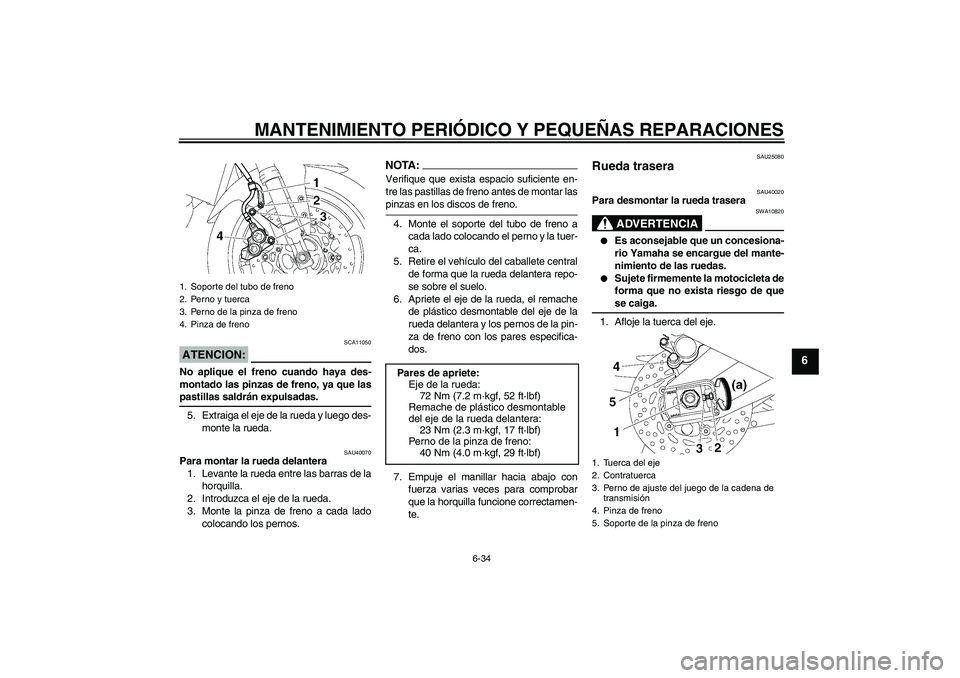

ATENCION:
SCA11050
No aplique el freno cuando haya des-
montado las pinzas de freno, ya que laspastillas saldrán expulsadas.
5. Extraiga el eje de la rueda y luego des-
monte la rueda.
SAU40070
Para montar la rueda delantera
1. Levante la rueda entre las barras de la
horquilla.
2. Introduzca el eje de la rueda.
3. Monte la pinza de freno a cada lado
colocando los pernos.
NOTA:Verifique que exista espacio suficiente en-
tre las pastillas de freno antes de montar laspinzas en los discos de freno.
4. Monte el soporte del tubo de freno a
cada lado colocando el perno y la tuer-
ca.
5. Retire el vehículo del caballete central
de forma que la rueda delantera repo-
se sobre el suelo.
6. Apriete el eje de la rueda, el remache
de plástico desmontable del eje de la
rueda delantera y los pernos de la pin-
za de freno con los pares especifica-
dos.
7. Empuje el manillar hacia abajo con
fuerza varias veces para comprobar
que la horquilla funcione correctamen-
te.
SAU25080
Rueda trasera
SAU40020
Para desmontar la rueda trasera
ADVERTENCIA
SWA10820


Es aconsejable que un concesiona-
rio Yamaha se encargue del mante-
nimiento de las ruedas.


Sujete firmemente la motocicleta de
forma que no exista riesgo de quese caiga.
1. Afloje la tuerca del eje.
1. Soporte del tubo de freno
2. Perno y tuerca
3. Perno de la pinza de freno
4. Pinza de freno
Pares de apriete:
Eje de la rueda:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Remache de plástico desmontable
del eje de la rueda delantera:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Perno de la pinza de freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)
1. Tuerca del eje
2. Contratuerca
3. Perno de ajuste del juego de la cadena de
transmisión
4. Pinza de freno
5. Soporte de la pinza de freno
U3C3S1S0.book Page 34 Monday, September 4, 2006 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-35
6

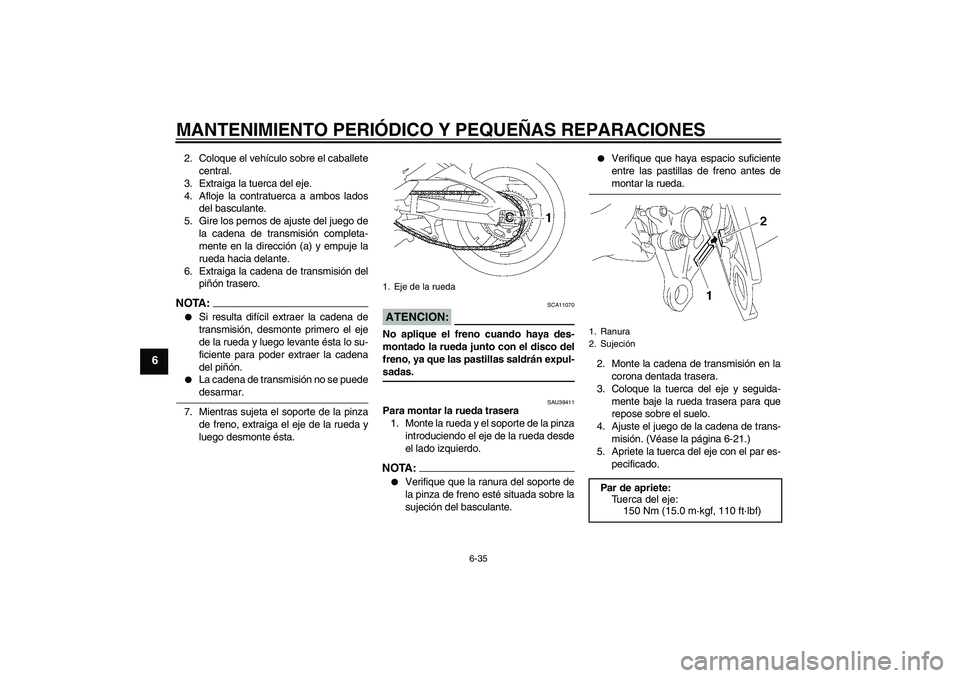

2. Coloque el vehículo sobre el caballete
central.
3. Extraiga la tuerca del eje.
4. Afloje la contratuerca a ambos lados
del basculante.
5. Gire los pernos de ajuste del juego de
la cadena de transmisión completa-
mente en la dirección (a) y empuje la
rueda hacia delante.
6. Extraiga la cadena de transmisión del
piñón trasero.NOTA :

Si resulta difícil extraer la cadena de
transmisión, desmonte primero el eje
de la rueda y luego levante ésta lo su-
ficiente para poder extraer la cadena
del piñón.


La cadena de transmisión no se puededesarmar.
7. Mientras sujeta el soporte de la pinza
de freno, extraiga el eje de la rueda y
luego desmonte ésta.
ATENCION:
SCA11070
No aplique el freno cuando haya des-
montado la rueda junto con el disco del
freno, ya que las pastillas saldrán expul-sadas.
SAU39411
Para montar la rueda trasera
1. Monte la rueda y el soporte de la pinza
introduciendo el eje de la rueda desde
el lado izquierdo.NOTA:

Verifique que la ranura del soporte de
la pinza de freno esté situada sobre la
sujeción del basculante.


Verifique que haya espacio suficiente
entre las pastillas de freno antes demontar la rueda.
2. Monte la cadena de transmisión en la
corona dentada trasera.
3. Coloque la tuerca del eje y seguida-
mente baje la rueda trasera para que
repose sobre el suelo.
4. Ajuste el juego de la cadena de trans-
misión. (Véase la página 6-21.)
5. Apriete la tuerca del eje con el par es-
pecificado.
1. Eje de la rueda
1. Ranura
2. SujeciónPar de apriete:
Tuerca del eje:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U3C3S1S0.book Page 35 Monday, September 4, 2006 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-38
6
Sobrecalentamiento del motor
ADVERTENCIA
SWAT1040


No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.


Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido contra-
rio al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido, pre-sione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
NOTA:Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquidorefrigerante recomendado lo antes posible.
Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
U3C3S1S0.book Page 38 Monday, September 4, 2006 1:26 PM
