2007 YAMAHA FZ1 S ESP

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

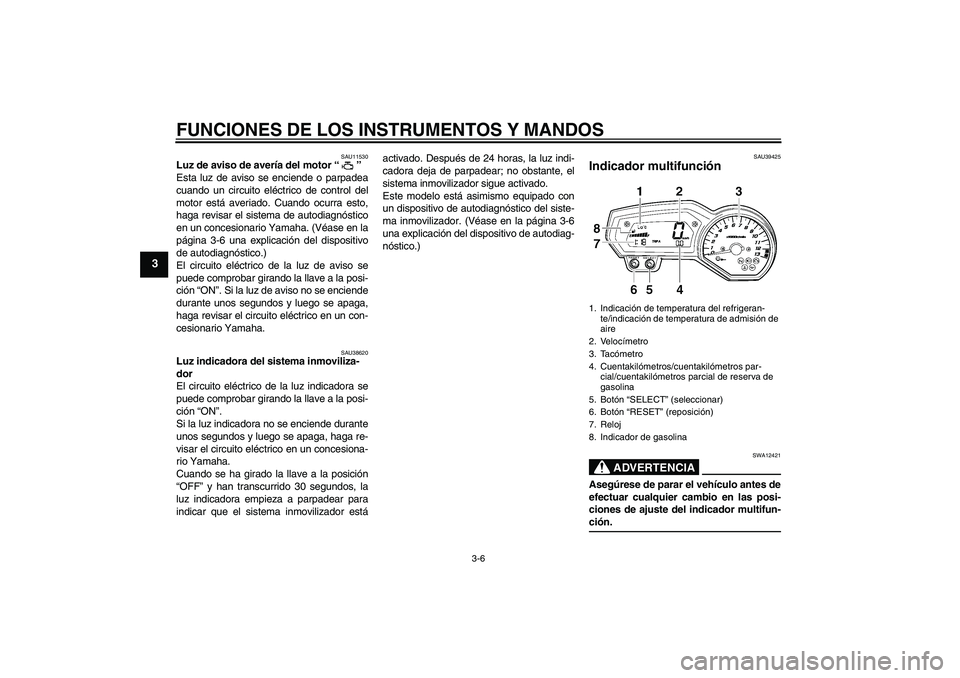

3-6
3
SAU11530
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende o parpadea
cuando un circuito eléctrico de control del
motor está averiado. Cuando ocurra esto,
haga revisar el sistema de autodiagnóstico
en un concesionario Yamaha. (Véase en la
página 3-6 una explicación del dispositivo
de autodiagnóstico.)
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAU38620
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador estáactivado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-6
una explicación del dispositivo de autodiag-
nóstico.)
SAU39425
Indicador multifunción
ADVERTENCIA
SWA12421
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del indicador multifun-ción.1. Indicación de temperatura del refrigeran-
te/indicación de temperatura de admisión de
aire
2. Velocímetro
3. Tacómetro
4. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
5. Botón “SELECT” (seleccionar)
6. Botón “RESET” (reposición)
7. Reloj
8. Indicador de gasolina
U3C3S1S0.book Page 6 Monday, September 4, 2006 1:26 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

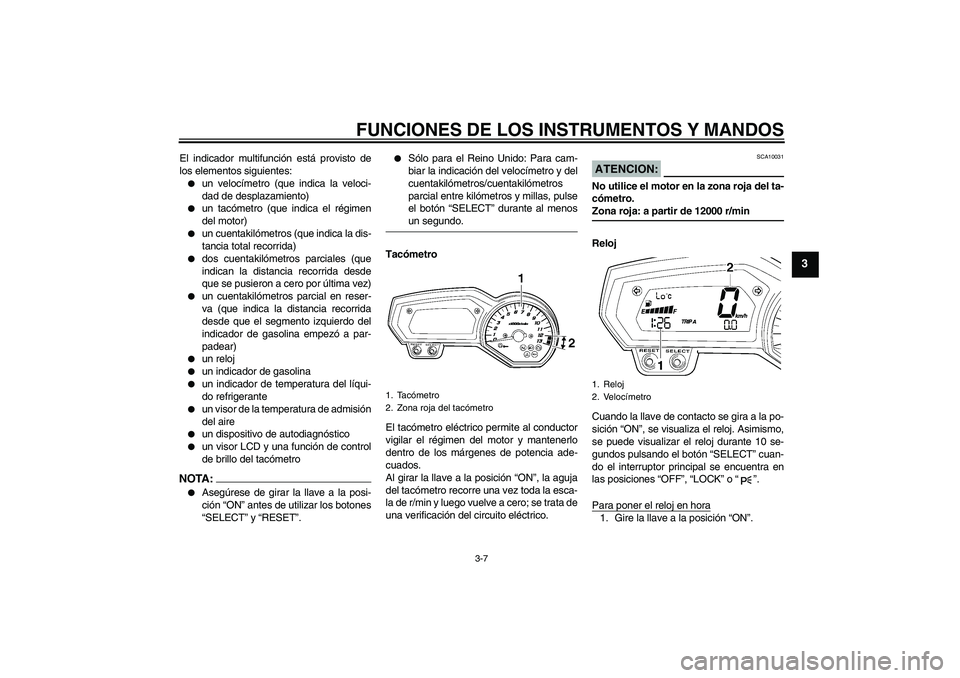

3-7
3
El indicador multifunción está provisto de
los elementos siguientes:

un velocímetro (que indica la veloci-
dad de desplazamiento)


un tacómetro (que indica el régimen
del motor)


un cuentakilómetros (que indica la dis-
tancia total recorrida)


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que el segmento izquierdo del
indicador de gasolina empezó a par-
padear)


un reloj


un indicador de gasolina


un indicador de temperatura del líqui-
do refrigerante


un visor de la temperatura de admisión
del aire


un dispositivo de autodiagnóstico


un visor LCD y una función de control
de brillo del tacómetro
NOTA:

Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.


Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y del
cuentakilómetros/cuentakilómetros
parcial entre kilómetros y millas, pulse
el botón “SELECT” durante al menosun segundo.
Tacómetro
El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero; se trata de
una verificación del circuito eléctrico.
ATENCION:
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 12000 r/min
Reloj
Cuando la llave de contacto se gira a la po-
sición “ON”, se visualiza el reloj. Asimismo,
se puede visualizar el reloj durante 10 se-
gundos pulsando el botón “SELECT” cuan-
do el interruptor principal se encuentra en
las posiciones “OFF”, “LOCK” o “”.
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
1. Tacómetro
2. Zona roja del tacómetro
1. Reloj
2. Velocímetro
U3C3S1S0.book Page 7 Monday, September 4, 2006 1:26 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

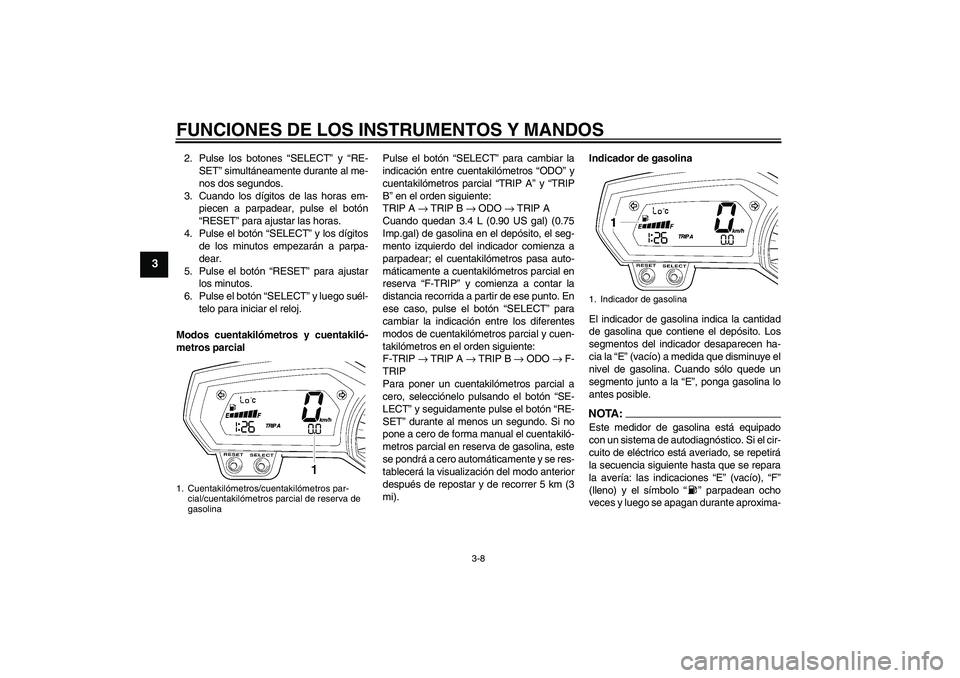

3-8
3
2. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
3. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
4. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
5. Pulse el botón “RESET” para ajustar
los minutos.
6. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.
Modos cuentakilómetros y cuentakiló-
metros parcialPulse el botón “SELECT” para cambiar la
indicación entre cuentakilómetros “ODO” y
cuentakilómetros parcial “TRIP A” y “TRIP
B” en el orden siguiente:
TRIP A → TRIP B → ODO → TRIP A
Cuando quedan 3.4 L (0.90 US gal) (0.75
Imp.gal) de gasolina en el depósito, el seg-
mento izquierdo del indicador comienza a
parpadear; el cuentakilómetros pasa auto-
máticamente a cuentakilómetros parcial en
reserva “F-TRIP” y comienza a contar la
distancia recorrida a partir de ese punto. En
ese caso, pulse el botón “SELECT” para
cambiar la indicación entre los diferentes
modos de cuentakilómetros parcial y cuen-
takilómetros en el orden siguiente:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, este
se pondrá a cero automáticamente y se res-
tablecerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando sólo quede un
segmento junto a la “E”, ponga gasolina lo
antes posible.
NOTA:Este medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el cir-
cuito de eléctrico está averiado, se repetirá
la secuencia siguiente hasta que se repara
la avería: las indicaciones “E” (vacío), “F”
(lleno) y el símbolo “” parpadean ocho
veces y luego se apagan durante aproxima-
1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
1. Indicador de gasolina
U3C3S1S0.book Page 8 Monday, September 4, 2006 1:26 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

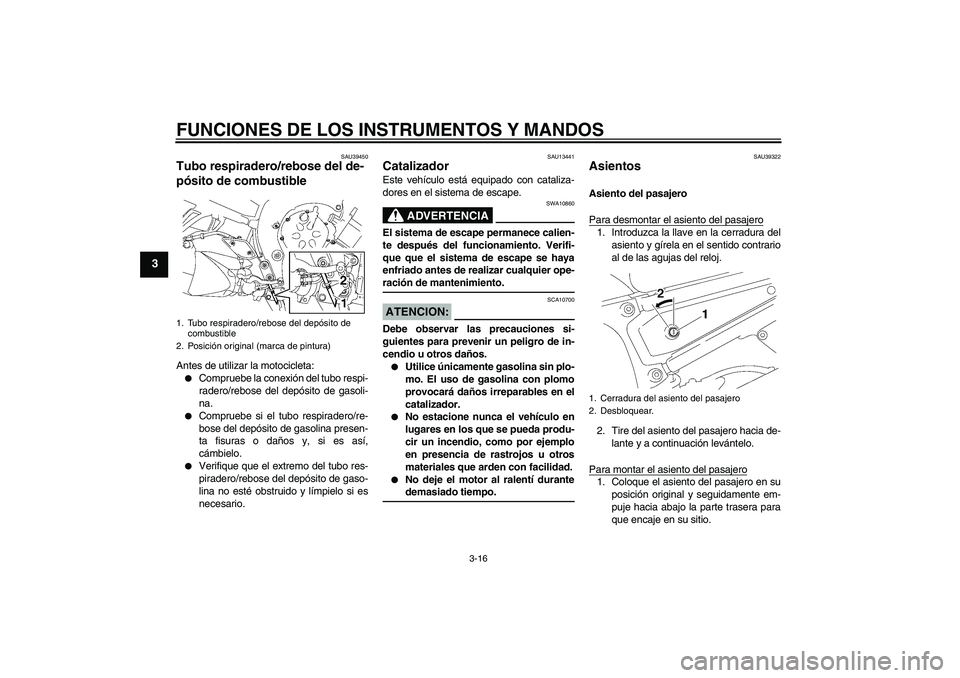

3-16
3
SAU39450
Tubo respiradero/rebose del de-
pósito de combustible Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.


Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.


Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario.
SAU13441
Catalizador Este vehículo está equipado con cataliza-
dores en el sistema de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-ración de mantenimiento.ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.

Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.


No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.


No deje el motor al ralentí durantedemasiado tiempo.
SAU39322
Asientos Asiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Tire del asiento del pasajero hacia de-
lante y a continuación levántelo.
Para montar el asiento del pasajero1. Coloque el asiento del pasajero en su
posición original y seguidamente em-
puje hacia abajo la parte trasera para
que encaje en su sitio.
1. Tubo respiradero/rebose del depósito de
combustible
2. Posición original (marca de pintura)
1. Cerradura del asiento del pasajero
2. Desbloquear.
U3C3S1S0.book Page 16 Monday, September 4, 2006 1:26 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

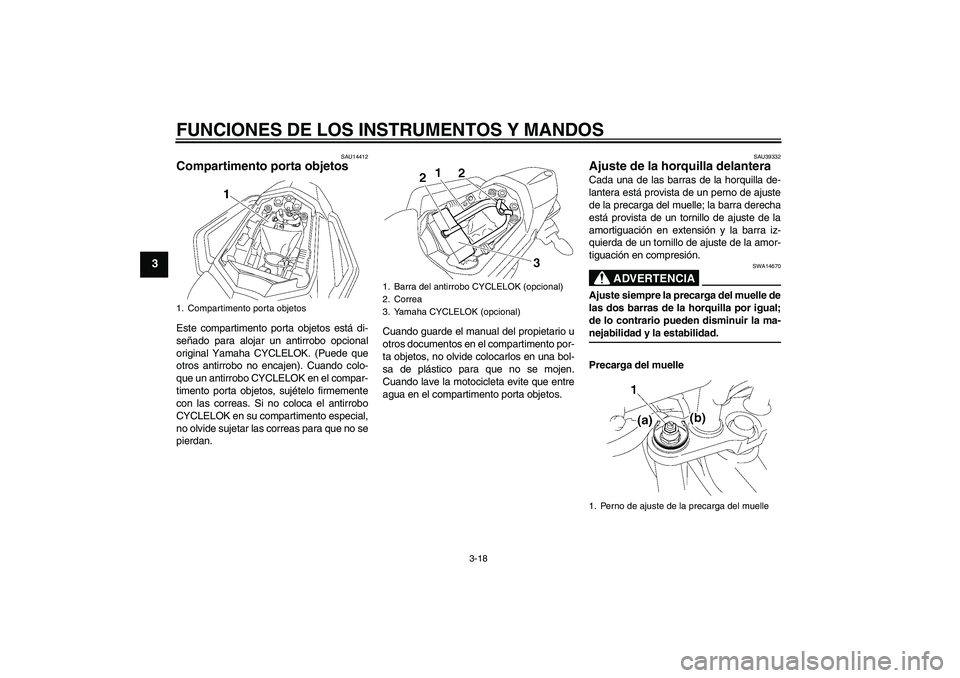

3-18
3
SAU14412
Compartimento porta objetos Este compartimento porta objetos está di-
señado para alojar un antirrobo opcional
original Yamaha CYCLELOK. (Puede que
otros antirrobo no encajen). Cuando colo-
que un antirrobo CYCLELOK en el compar-
timento porta objetos, sujételo firmemente
con las correas. Si no coloca el antirrobo
CYCLELOK en su compartimento especial,
no olvide sujetar las correas para que no se
pierdan.Cuando guarde el manual del propietario u
otros documentos en el compartimento por-
ta objetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen.
Cuando lave la motocicleta evite que entre
agua en el compartimento porta objetos.
SAU39332
Ajuste de la horquilla delantera Cada una de las barras de la horquilla de-
lantera está provista de un perno de ajuste
de la precarga del muelle; la barra derecha
está provista de un tornillo de ajuste de la
amortiguación en extensión y la barra iz-
quierda de un tornillo de ajuste de la amor-
tiguación en compresión.
ADVERTENCIA
SWA14670
Ajuste siempre la precarga del muelle de
las dos barras de la horquilla por igual;
de lo contrario pueden disminuir la ma-nejabilidad y la estabilidad.
Precarga del muelle
1. Compartimento porta objetos
1. Barra del antirrobo CYCLELOK (opcional)
2. Correa
3. Yamaha CYCLELOK (opcional)
1. Perno de ajuste de la precarga del muelle
U3C3S1S0.book Page 18 Monday, September 4, 2006 1:26 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

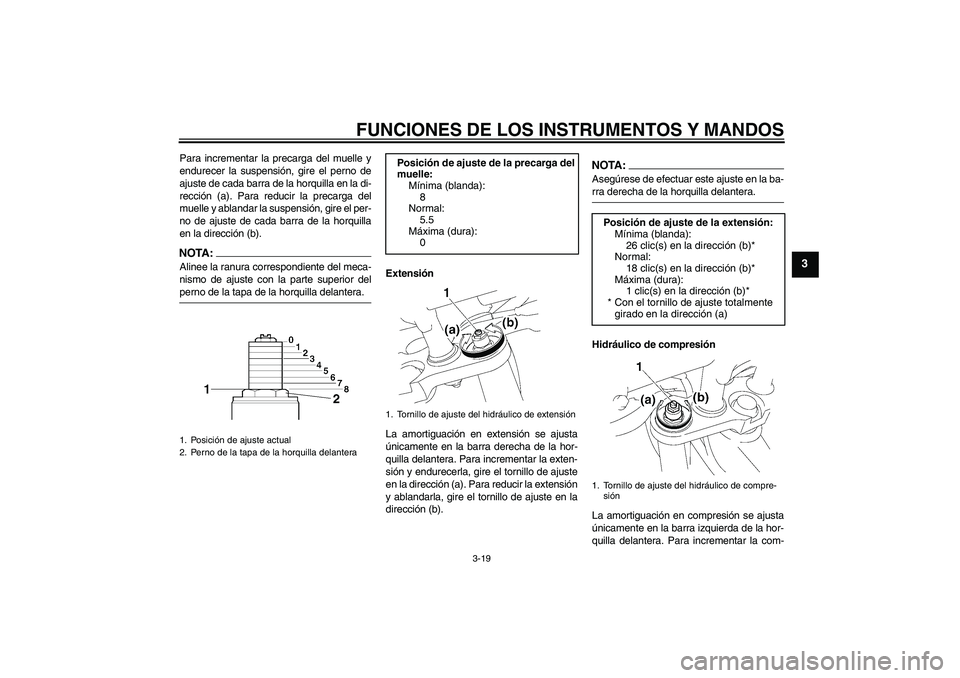

3-19
3
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el per-
no de ajuste de cada barra de la horquilla
en la dirección (b).NOTA:Alinee la ranura correspondiente del meca-
nismo de ajuste con la parte superior delperno de la tapa de la horquilla delantera.Extensión
La amortiguación en extensión se ajusta
únicamente en la barra derecha de la hor-
quilla delantera. Para incrementar la exten-
sión y endurecerla, gire el tornillo de ajuste
en la dirección (a). Para reducir la extensión
y ablandarla, gire el tornillo de ajuste en la
dirección (b).
NOTA:Asegúrese de efectuar este ajuste en la ba-rra derecha de la horquilla delantera.
Hidráulico de compresión
La amortiguación en compresión se ajusta
únicamente en la barra izquierda de la hor-
quilla delantera. Para incrementar la com-
1. Posición de ajuste actual
2. Perno de la tapa de la horquilla delantera
Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
8
Normal:
5.5
Máxima (dura):
0
1. Tornillo de ajuste del hidráulico de extensión
Posición de ajuste de la extensión:
Mínima (blanda):
26 clic(s) en la dirección (b)*
Normal:
18 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1. Tornillo de ajuste del hidráulico de compre-
sión
U3C3S1S0.book Page 19 Monday, September 4, 2006 1:26 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
3

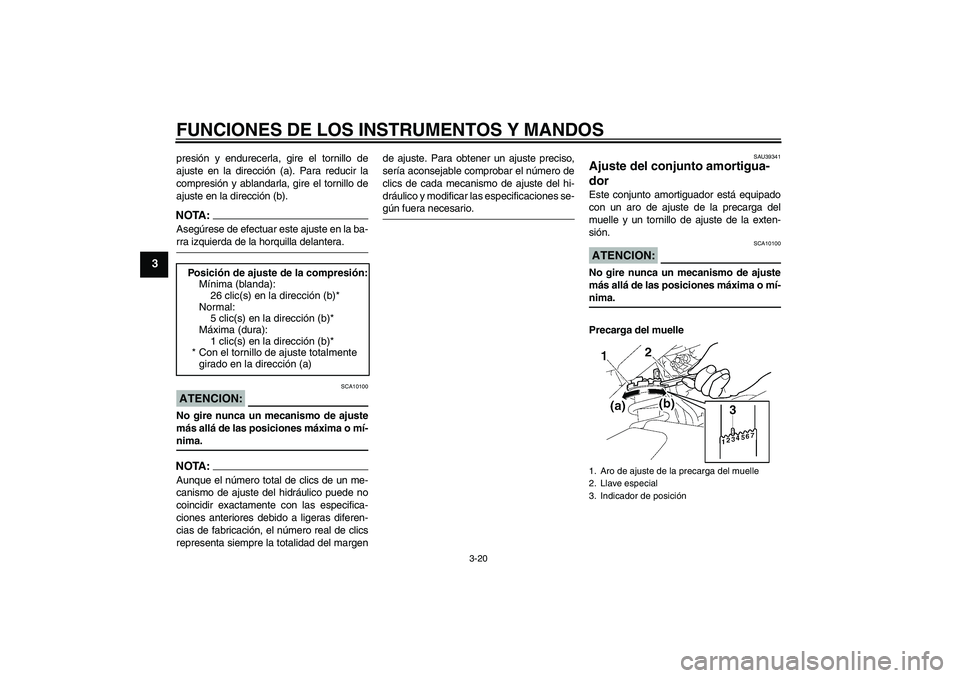

presión y endurecerla, gire el tornillo de
ajuste en la dirección (a). Para reducir la
compresión y ablandarla, gire el tornillo de
ajuste en la dirección (b).NOTA:Asegúrese de efectuar este ajuste en la ba-rra izquierda de la horquilla delantera.ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.NOTA:Aunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margende ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-
gún fuera necesario.
SAU39341
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y un tornillo de ajuste de la exten-
sión.ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.
Precarga del muelle Posición de ajuste de la compresión:
Mínima (blanda):
26 clic(s) en la dirección (b)*
Normal:
5 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Indicador de posición
U3C3S1S0.book Page 20 Monday, September 4, 2006 1:26 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
3

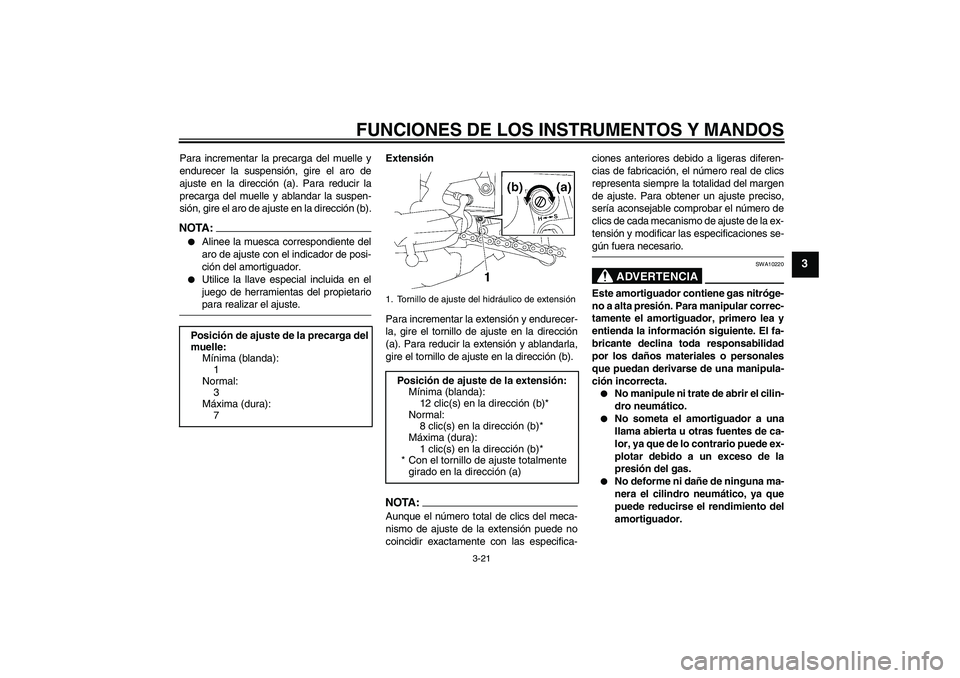

Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).NOTA :

Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.


Utilice la llave especial incluida en el
juego de herramientas del propietariopara realizar el ajuste.Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).
NOTA:Aunque el número total de clics del meca-
nismo de ajuste de la extensión puede no
coincidir exactamente con las especifica-ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste de la ex-
tensión y modificar las especificaciones se-
gún fuera necesario.
ADVERTENCIA
SWA10220
Este amortiguador contiene gas nitróge-
no a alta presión. Para manipular correc-
tamente el amortiguador, primero lea y
entienda la información siguiente. El fa-
bricante declina toda responsabilidad
por los daños materiales o personales
que puedan derivarse de una manipula-
ción incorrecta.

No manipule ni trate de abrir el cilin-
dro neumático.


No someta el amortiguador a una
llama abierta u otras fuentes de ca-
lor, ya que de lo contrario puede ex-
plotar debido a un exceso de la
presión del gas.


No deforme ni dañe de ninguna ma-
nera el cilindro neumático, ya que
puede reducirse el rendimiento del
amortiguador. Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
7
1. Tornillo de ajuste del hidráulico de extensión
Posición de ajuste de la extensión:
Mínima (blanda):
12 clic(s) en la dirección (b)*
Normal:
8 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
U3C3S1S0.book Page 21 Monday, September 4, 2006 1:26 PM
