2007 YAMAHA FZ1 S Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
3
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el per-
no de ajuste de cada barra de la horquilla
en la dirección (b).NOTA:Alinee la ranura correspondiente del meca-
nismo de ajuste con la parte superior delperno de la tapa de la horquilla delantera.Extensión
La amortiguación en extensión se ajusta
únicamente en la barra derecha de la hor-
quilla delantera. Para incrementar la exten-
sión y endurecerla, gire el tornillo de ajuste
en la dirección (a). Para reducir la extensión
y ablandarla, gire el tornillo de ajuste en la
dirección (b).
NOTA:Asegúrese de efectuar este ajuste en la ba-rra derecha de la horquilla delantera.
Hidráulico de compresión
La amortiguación en compresión se ajusta
únicamente en la barra izquierda de la hor-
quilla delantera. Para incrementar la com-
1. Posición de ajuste actual
2. Perno de la tapa de la horquilla delantera
Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
8
Normal:
5.5
Máxima (dura):
0
1. Tornillo de ajuste del hidráulico de extensión
Posición de ajuste de la extensión:
Mínima (blanda):
26 clic(s) en la dirección (b)*
Normal:
18 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1. Tornillo de ajuste del hidráulico de compre-
sión
U3C3S1S0.book Page 19 Monday, September 4, 2006 1:26 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
3
presión y endurecerla, gire el tornillo de
ajuste en la dirección (a). Para reducir la
compresión y ablandarla, gire el tornillo de
ajuste en la dirección (b).NOTA:Asegúrese de efectuar este ajuste en la ba-rra izquierda de la horquilla delantera.ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.NOTA:Aunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margende ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-
gún fuera necesario.
SAU39341
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y un tornillo de ajuste de la exten-
sión.ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.
Precarga del muelle Posición de ajuste de la compresión:
Mínima (blanda):
26 clic(s) en la dirección (b)*
Normal:
5 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Indicador de posición
U3C3S1S0.book Page 20 Monday, September 4, 2006 1:26 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
3
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).NOTA :

Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.


Utilice la llave especial incluida en el
juego de herramientas del propietariopara realizar el ajuste.Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).
NOTA:Aunque el número total de clics del meca-
nismo de ajuste de la extensión puede no
coincidir exactamente con las especifica-ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste de la ex-
tensión y modificar las especificaciones se-
gún fuera necesario.
ADVERTENCIA
SWA10220
Este amortiguador contiene gas nitróge-
no a alta presión. Para manipular correc-
tamente el amortiguador, primero lea y
entienda la información siguiente. El fa-
bricante declina toda responsabilidad
por los daños materiales o personales
que puedan derivarse de una manipula-
ción incorrecta.

No manipule ni trate de abrir el cilin-
dro neumático.


No someta el amortiguador a una
llama abierta u otras fuentes de ca-
lor, ya que de lo contrario puede ex-
plotar debido a un exceso de la
presión del gas.


No deforme ni dañe de ninguna ma-
nera el cilindro neumático, ya que
puede reducirse el rendimiento del
amortiguador. Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
7
1. Tornillo de ajuste del hidráulico de extensión
Posición de ajuste de la extensión:
Mínima (blanda):
12 clic(s) en la dirección (b)*
Normal:
8 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
U3C3S1S0.book Page 21 Monday, September 4, 2006 1:26 PM

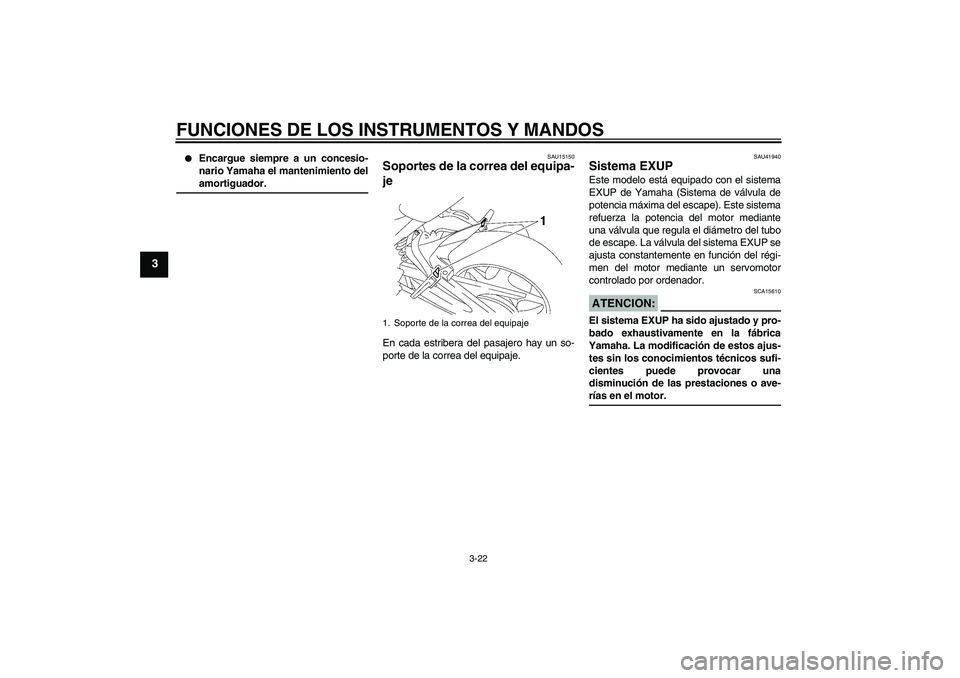

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-22
3


Encargue siempre a un concesio-
nario Yamaha el mantenimiento delamortiguador.
SAU15150
Soportes de la correa del equipa-
je En cada estribera del pasajero hay un so-
porte de la correa del equipaje.
SAU41940
Sistema EXUP Este modelo está equipado con el sistema
EXUP de Yamaha (Sistema de válvula de
potencia máxima del escape). Este sistema
refuerza la potencia del motor mediante
una válvula que regula el diámetro del tubo
de escape. La válvula del sistema EXUP se
ajusta constantemente en función del régi-
men del motor mediante un servomotor
controlado por ordenador.ATENCION:
SCA15610
El sistema EXUP ha sido ajustado y pro-
bado exhaustivamente en la fábrica
Yamaha. La modificación de estos ajus-
tes sin los conocimientos técnicos sufi-
cientes puede provocar una
disminución de las prestaciones o ave-rías en el motor.
1. Soporte de la correa del equipaje
U3C3S1S0.book Page 22 Monday, September 4, 2006 1:26 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-23
3
SAU15301
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTA:El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema decorte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como sedescribe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-
na correctamente.
SAU15321
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.

Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.


Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.


Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.ADVERTENCIA
SWA10260


El vehículo debe colocarse sobre el
caballete central durante esta revi-
sión.
U3C3S1S0.book Page 23 Monday, September 4, 2006 1:26 PM

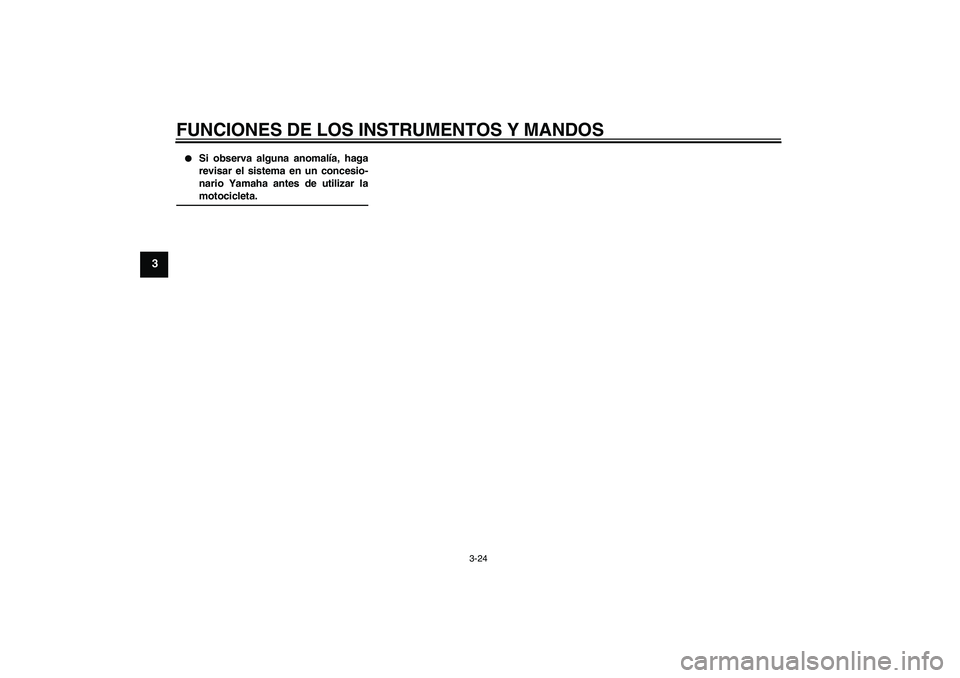

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-24
3


Si observa alguna anomalía, haga
revisar el sistema en un concesio-
nario Yamaha antes de utilizar lamotocicleta.
U3C3S1S0.book Page 24 Monday, September 4, 2006 1:26 PM

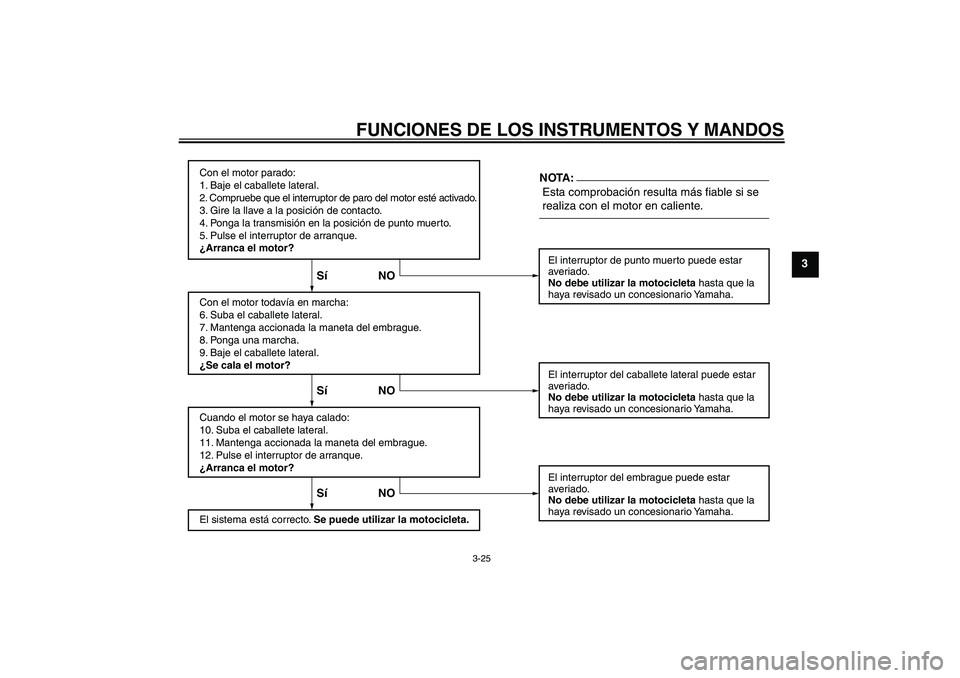

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-25
3
Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Ponga la transmisión en la posición de punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.
Esta comprobación resulta más fiable si se
realiza con el motor en caliente.El interruptor de punto muerto puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El interruptor del caballete lateral puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El interruptor del embrague puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NONOTA:
U3C3S1S0.book Page 25 Monday, September 4, 2006 1:26 PM

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-1
4
SAU15591
El estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente in-
cluso si no se utiliza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de
la presión de los neumáticos puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección
visual, verificar los puntos siguientes antes de cada utilización.NOTA:Las comprobaciones previas deben efectuarse cada vez que se utiliza el vehículo. Esta revisión puede efectuarse en muy poco tiempo,el cual queda ampliamente compensado en términos de seguridad.
ADVERTENCIA
SWA11150
Si cualquiera de los elementos de la lista de comprobaciones previas no funciona correctamente, hágalo revisar y reparar antesde utilizar el vehículo.U3C3S1S0.book Page 1 Monday, September 4, 2006 1:26 PM
