FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3

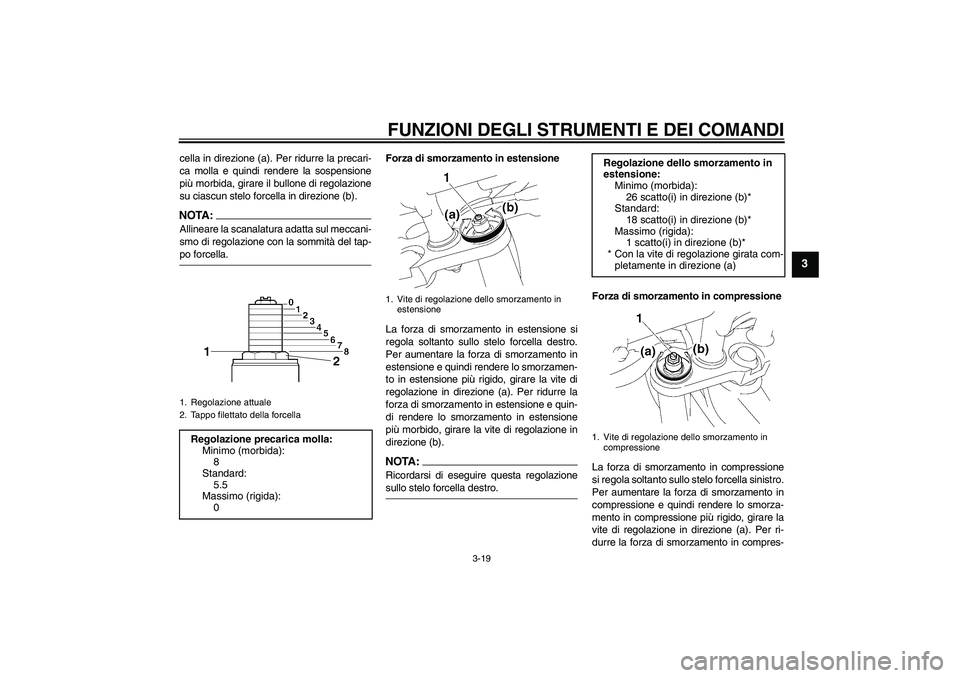

cella in direzione (a). Per ridurre la precari-
ca molla e quindi rendere la sospensione
più morbida, girare il bullone di regolazione
su ciascun stelo forcella in direzione (b).NOTA:Allineare la scanalatura adatta sul meccani-
smo di regolazione con la sommità del tap-po forcella.Forza di smorzamento in estensione
La forza di smorzamento in estensione si
regola soltanto sullo stelo forcella destro.
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione in direzione (a). Per ridurre la
forza di smorzamento in estensione e quin-
di rendere lo smorzamento in estensione
più morbido, girare la vite di regolazione in
direzione (b).
NOTA:Ricordarsi di eseguire questa regolazionesullo stelo forcella destro.Forza di smorzamento in compressione
La forza di smorzamento in compressione
si regola soltanto sullo stelo forcella sinistro.
Per aumentare la forza di smorzamento in
compressione e quindi rendere lo smorza-
mento in compressione più rigido, girare la
vite di regolazione in direzione (a). Per ri-
durre la forza di smorzamento in compres-
1. Regolazione attuale
2. Tappo filettato della forcellaRegolazione precarica molla:
Minimo (morbida):
8
Standard:
5.5
Massimo (rigida):
0
1. Vite di regolazione dello smorzamento in
estensione
Regolazione dello smorzamento in
estensione:
Minimo (morbida):
26 scatto(i) in direzione (b)*
Standard:
18 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com-
pletamente in direzione (a)
1. Vite di regolazione dello smorzamento in
compressione
U2D1H1H0.book Page 19 Wednesday, September 6, 2006 7:15 PM
Page 34 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
sione e quindi rendere lo smorzamento in
compressione più morbido, girare la vite di
regolazione in direzione (b).NOTA:Ricordarsi di eseguire questa regolazionesullo stelo forcella sinistro.ATTENZIONE:
HCA10100
Non tentare mai di girare il meccanismo
di registro oltre i valori massimi o mini-mi.NOTA:Malgrado che il numero totale di scatti di un
meccanismo per la regolazione dello smor-
zamento possa eventualmente non corri-
spondere alle specifiche di cui sopra a
causa di lievi differenze nella produzione, il
numero effettivo di scatti rappresenta sem-pre l’intera gamma di regolazione. Per otte-
nere una regolazione precisa, consigliamo
di controllare il numero di scatti di ciascun
meccanismo di regolazione dello smorza-
mento e di modificare le specifiche nella mi-
sura del necessario.
HAU39341

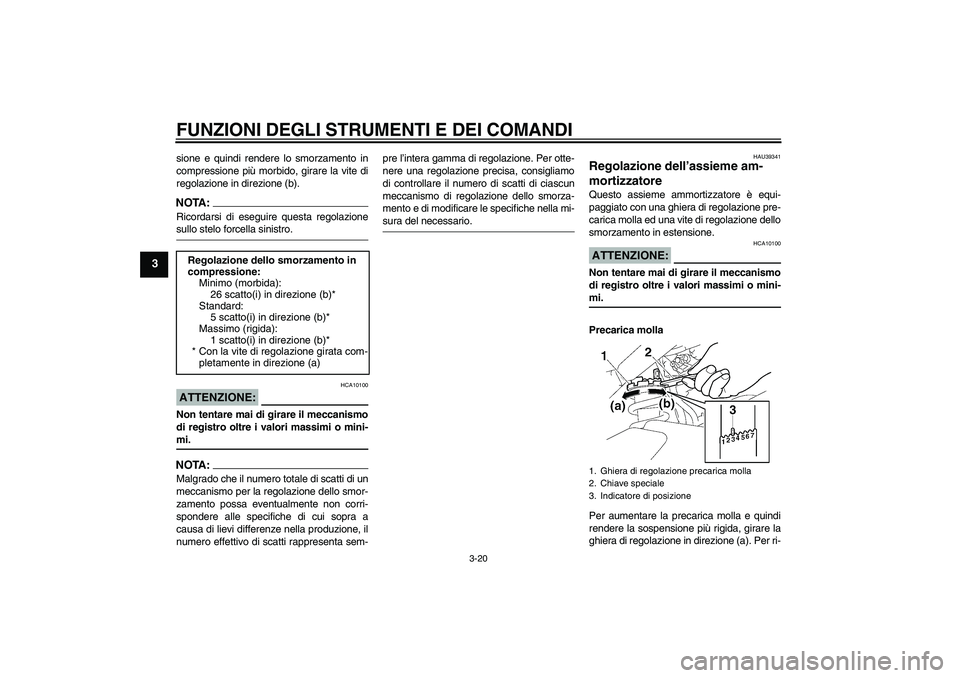

Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla ed una vite di regolazione dello
smorzamento in estensione.ATTENZIONE:
HCA10100
Non tentare mai di girare il meccanismo
di registro oltre i valori massimi o mini-mi.
Precarica molla
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione in direzione (a). Per ri- Regolazione dello smorzamento in
compressione:
Minimo (morbida):
26 scatto(i) in direzione (b)*
Standard:
5 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com-
pletamente in direzione (a)1. Ghiera di regolazione precarica molla
2. Chiave speciale
3. Indicatore di posizione
U2D1H1H0.book Page 20 Wednesday, September 6, 2006 7:15 PM
Page 35 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
durre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione in direzione (b).NOTA:
Allineare la regolazione corretta sulla
ghiera di regolazione con l’indicatore
di posizione sull’ammortizzatore.
Per eseguire questa regolazione, usa-
re la chiave speciale contenuta nel kitattrezzi.Forza di smorzamento in estensione

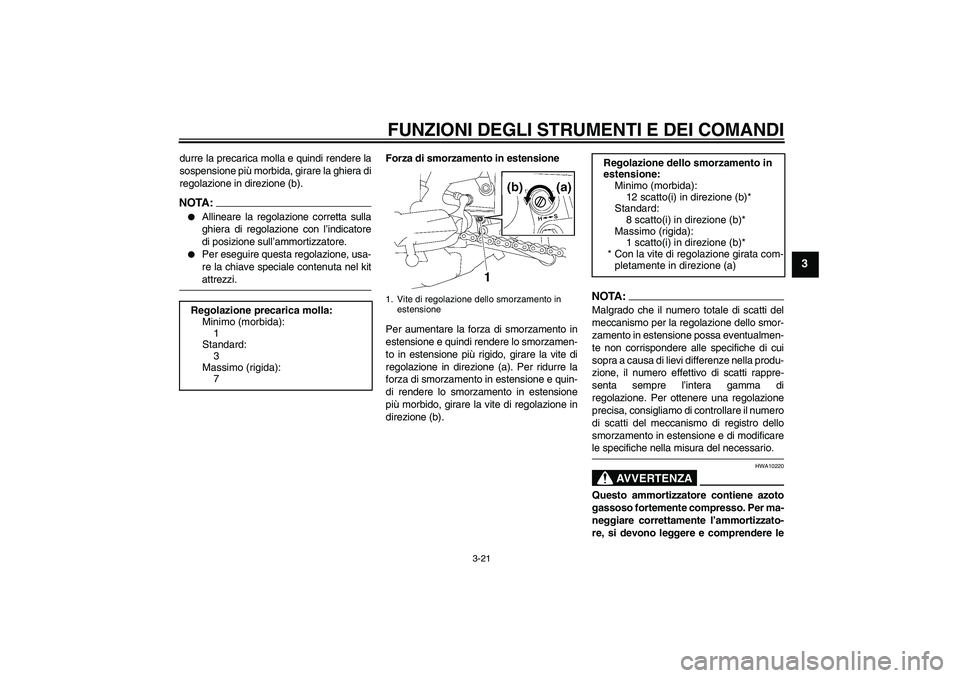

Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione in direzione (a). Per ridurre la
forza di smorzamento in estensione e quin-
di rendere lo smorzamento in estensione
più morbido, girare la vite di regolazione in
direzione (b).
NOTA :
Malgrado che il numero totale di scatti del
meccanismo per la regolazione dello smor-
zamento in estensione possa eventualmen-
te non corrispondere alle specifiche di cui
sopra a causa di lievi differenze nella produ-
zione, il numero effettivo di scatti rappre-
senta sempre l’intera gamma di
regolazione. Per ottenere una regolazione
precisa, consigliamo di controllare il numero
di scatti del meccanismo di registro dello
smorzamento in estensione e di modificarele specifiche nella misura del necessario.
AVVERTENZA
HWA10220
Questo ammortizzatore contiene azoto
gassoso fortemente compresso. Per ma-
neggiare correttamente l’ammortizzato-
re, si devono leggere e comprendere le Regolazione precarica molla:
Minimo (morbida):
1
Standard:
3
Massimo (rigida):
7
1. Vite di regolazione dello smorzamento in
estensione
Regolazione dello smorzamento in
estensione:
Minimo (morbida):
12 scatto(i) in direzione (b)*
Standard:
8 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com-
pletamente in direzione (a)
U2D1H1H0.book Page 21 Wednesday, September 6, 2006 7:15 PM
Page 36 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3
seguenti informazioni prima di interveni-
re su di esso. Il produttore non può esse-
re ritenuto responsabile di danni alle
cose o lesioni provocati da un maneggio
scorretto.
Non manomettere o tentare di apri-
re il cilindro del gas.
Non esporre l’ammortizzatore a
fiamme libere o altre fonti di calore,
potrebbe esplodere a causa dell’ec-
cessiva pressione del gas.
Non deformare o danneggiare in
nessun modo il cilindro del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.
Affidare sempre l’assistenza
dell’ammortizzatore ad un conces-sionario Yamaha.
HAU38961

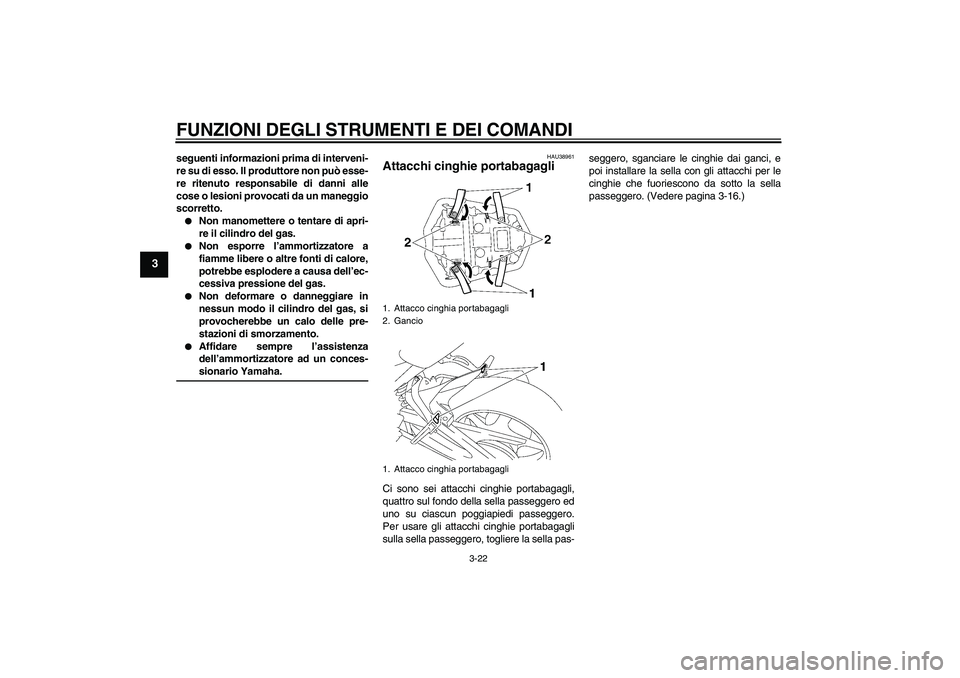

Attacchi cinghie portabagagli Ci sono sei attacchi cinghie portabagagli,
quattro sul fondo della sella passeggero ed
uno su ciascun poggiapiedi passeggero.
Per usare gli attacchi cinghie portabagagli
sulla sella passeggero, togliere la sella pas-seggero, sganciare le cinghie dai ganci, e
poi installare la sella con gli attacchi per le
cinghie che fuoriescono da sotto la sella
passeggero. (Vedere pagina 3-16.)1. Attacco cinghia portabagagli
2. Gancio
1. Attacco cinghia portabagagli
U2D1H1H0.book Page 22 Wednesday, September 6, 2006 7:15 PM
Page 37 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-23
3
HAU41940

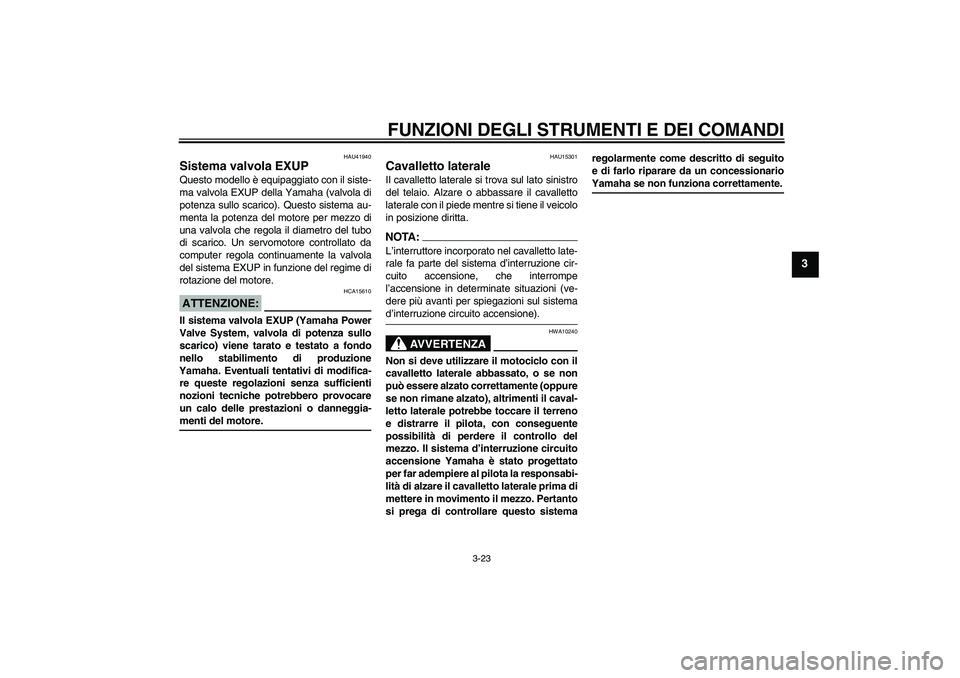

Sistema valvola EXUP Questo modello è equipaggiato con il siste-
ma valvola EXUP della Yamaha (valvola di
potenza sullo scarico). Questo sistema au-
menta la potenza del motore per mezzo di
una valvola che regola il diametro del tubo
di scarico. Un servomotore controllato da
computer regola continuamente la valvola
del sistema EXUP in funzione del regime di
rotazione del motore.ATTENZIONE:
HCA15610
Il sistema valvola EXUP (Yamaha Power
Valve System, valvola di potenza sullo
scarico) viene tarato e testato a fondo
nello stabilimento di produzione
Yamaha. Eventuali tentativi di modifica-
re queste regolazioni senza sufficienti
nozioni tecniche potrebbero provocare
un calo delle prestazioni o danneggia-menti del motore.
HAU15301
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA:L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistemad’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se non
può essere alzato correttamente (oppure
se non rimane alzato), altrimenti il caval-
letto laterale potrebbe toccare il terreno
e distrarre il pilota, con conseguente
possibilità di perdere il controllo del
mezzo. Il sistema d’interruzione circuito
accensione Yamaha è stato progettato
per far adempiere al pilota la responsabi-
lità di alzare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistemaregolarmente come descritto di seguito
e di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
U2D1H1H0.book Page 23 Wednesday, September 6, 2006 7:15 PM
Page 38 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-24
3
HAU15311

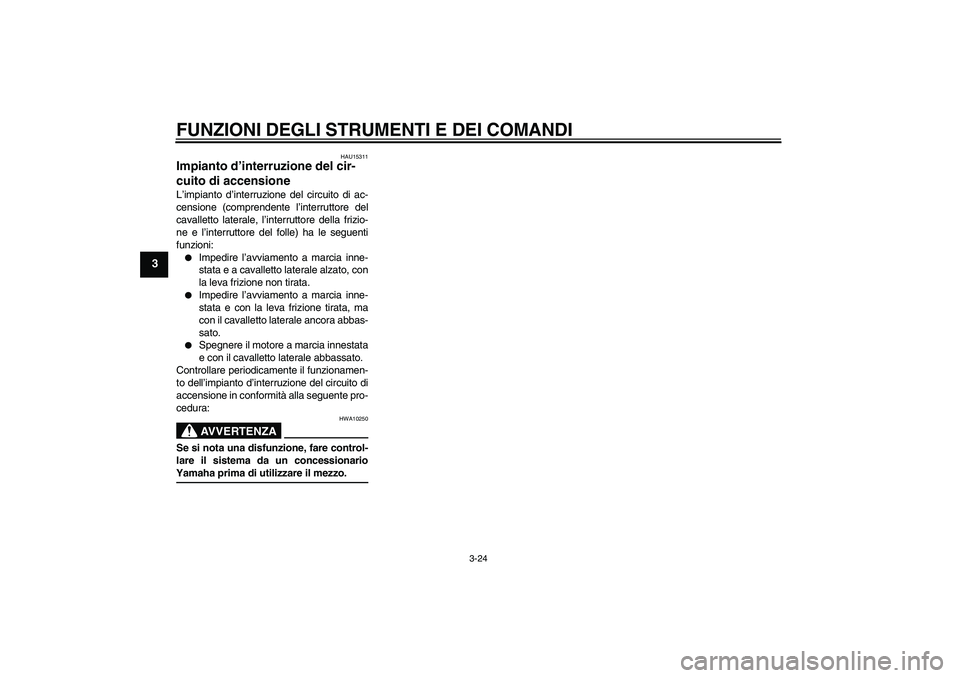

Impianto d’interruzione del cir-
cuito di accensione L’impianto d’interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale, l’interruttore della frizio-
ne e l’interruttore del folle) ha le seguenti
funzioni:
Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.
Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to dell’impianto d’interruzione del circuito di
accensione in conformità alla seguente pro-
cedura:AVVERTENZA
HWA10250
Se si nota una disfunzione, fare control-
lare il sistema da un concessionarioYamaha prima di utilizzare il mezzo.U2D1H1H0.book Page 24 Wednesday, September 6, 2006 7:15 PM
Page 39 of 98
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-25
3

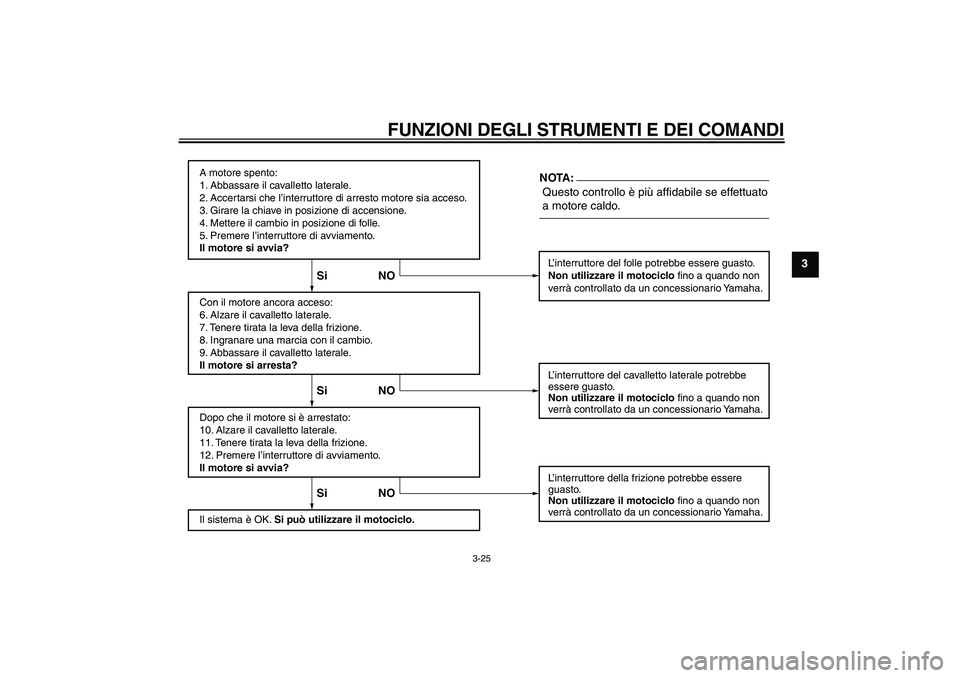

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mettere il cambio in posizione di folle.
5. Premere l’interruttore di avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Ingranare una marcia con il cambio.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.
Questo controllo è più affidabile se effettuato
a motore caldo.L’interruttore del folle potrebbe essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore della frizione potrebbe essere
guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NONOTA:
U2D1H1H0.book Page 25 Wednesday, September 6, 2006 7:15 PM
Page 40 of 98
CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15591

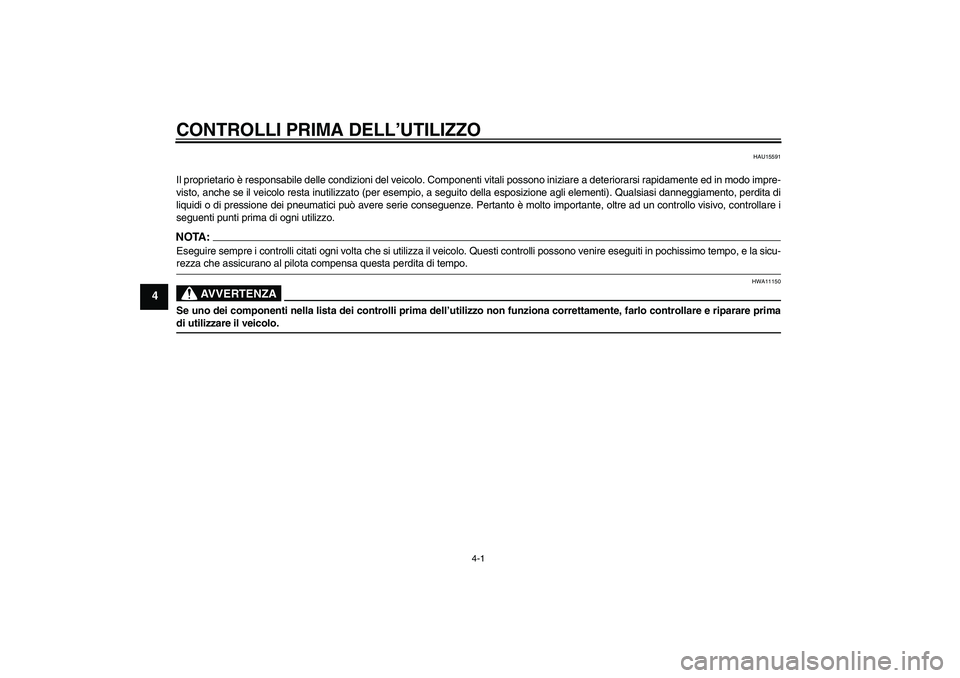

Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.NOTA:Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissimo tempo, e la sicu-rezza che assicurano al pilota compensa questa perdita di tempo.
AVVERTENZA
HWA11150
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e riparare primadi utilizzare il veicolo.U2D1H1H0.book Page 1 Wednesday, September 6, 2006 7:15 PM
