2007 YAMAHA FZ1-N Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2140 mm (84.3 in)
Gesamtbreite:
770 mm (30.3 in)
Gesamthöhe:
1065 mm (41.9 in)
Sitzhöhe:
815 mm (32.1 in)
Radstand:
1460 mm (57.5 in)
Bodenfreiheit:
135 mm (5.31 in)
Mindest-Wendekreis:
3000 mm (118.1 in)Gewicht:Mit Öl und Kraftstoff:
214.0 kg (472 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
998.0 cm³
Bohrung × Hub:
77.0 × 53.6 mm (3.03 × 2.11 in)
Verdichtungsverhältnis:
11.50 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.10 L (3.28 US qt) (2.73 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.25 L (2.38 US qt) (1.98 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
18.0 L (4.76 US gal) (3.96 Imp.gal)
Davon Reserve:
3.4 L (0.90 US gal) (0.75 Imp.gal)Einspritzdüse:Hersteller:
DENSO
Modell/Menge:
297500-0300/4Zündkerze(n):Hersteller/Modell:
NGK/CR9EK
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
65/43 (1.512)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
45/17 (2.647)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U2D1G1G0.book Page 1 Wednesday, September 6, 2006 7:14 PM

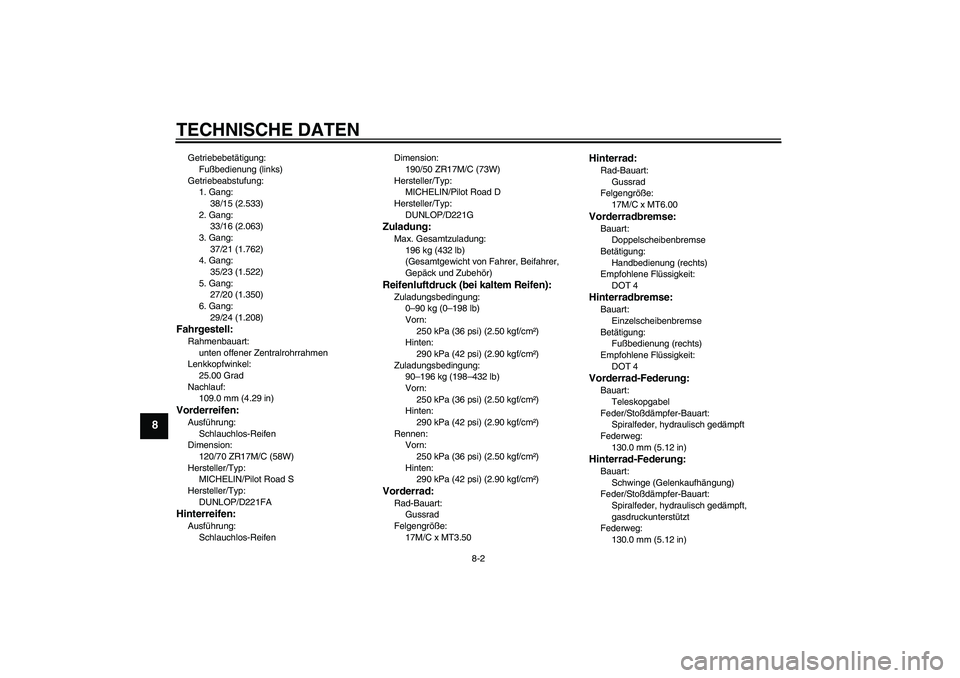

TECHNISCHE DATEN
8-2
8
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
38/15 (2.533)
2. Gang:
33/16 (2.063)
3. Gang:
37/21 (1.762)
4. Gang:
35/23 (1.522)
5. Gang:
27/20 (1.350)
6. Gang:
29/24 (1.208)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.00 Grad
Nachlauf:
109.0 mm (4.29 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
MICHELIN/Pilot Road S
Hersteller/Typ:
DUNLOP/D221FAHinterreifen:Ausführung:
Schlauchlos-ReifenDimension:
190/50 ZR17M/C (73W)
Hersteller/Typ:
MICHELIN/Pilot Road D
Hersteller/Typ:
DUNLOP/D221G
Zuladung:Max. Gesamtzuladung:
196 kg (432 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Zuladungsbedingung:
90–196 kg (198–432 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50
Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)
U2D1G1G0.book Page 2 Wednesday, September 6, 2006 7:14 PM

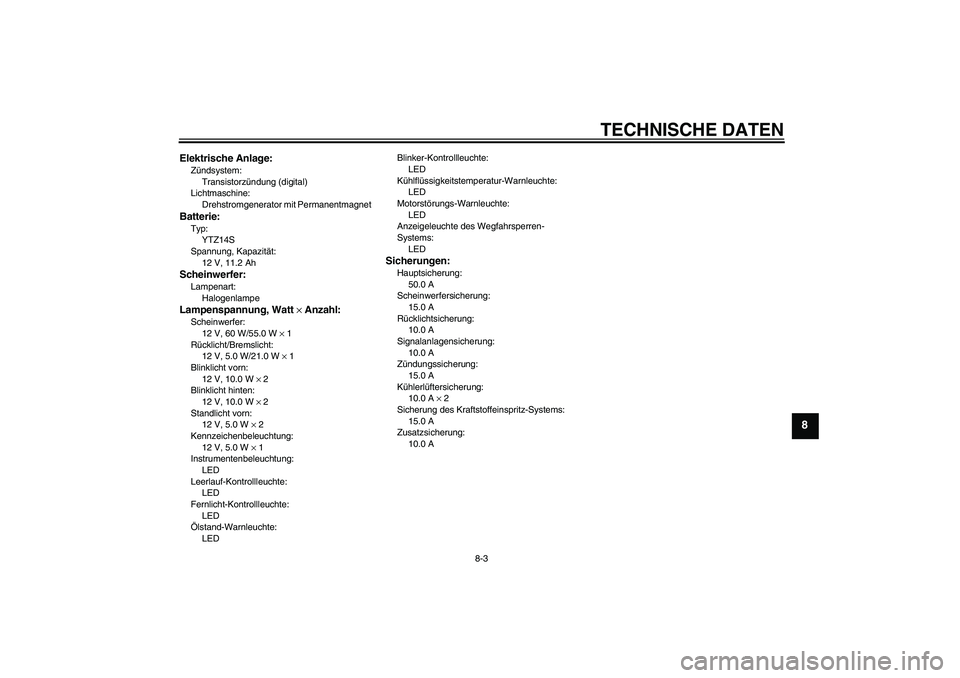

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LEDBlinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Rücklichtsicherung:
10.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Kühlerlüftersicherung:
10.0 A × 2
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Zusatzsicherung:
10.0 A
U2D1G1G0.book Page 3 Wednesday, September 6, 2006 7:14 PM

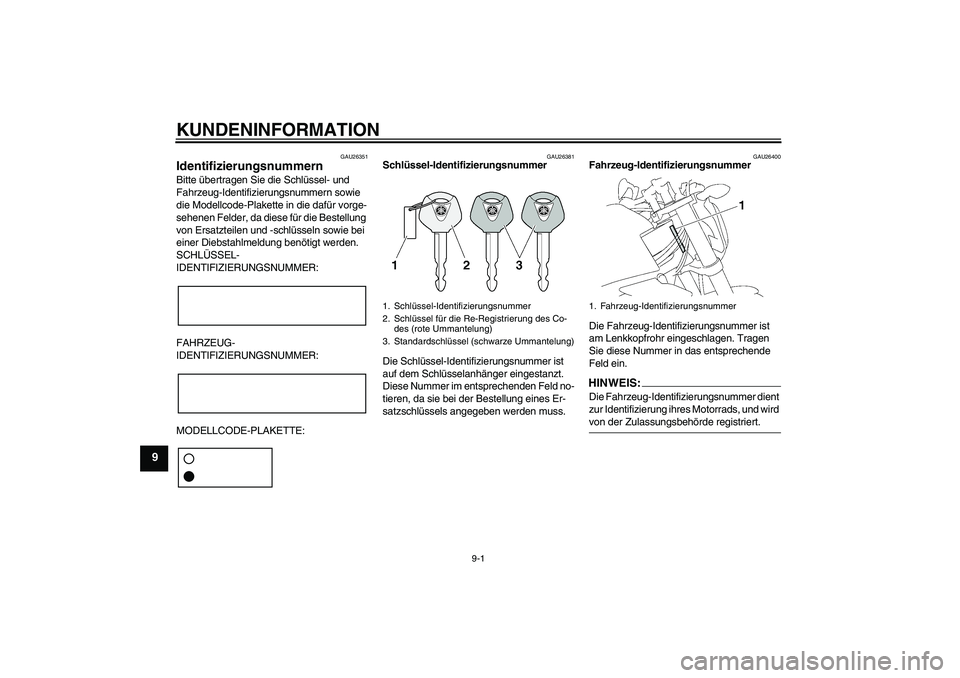

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U2D1G1G0.book Page 1 Wednesday, September 6, 2006 7:14 PM

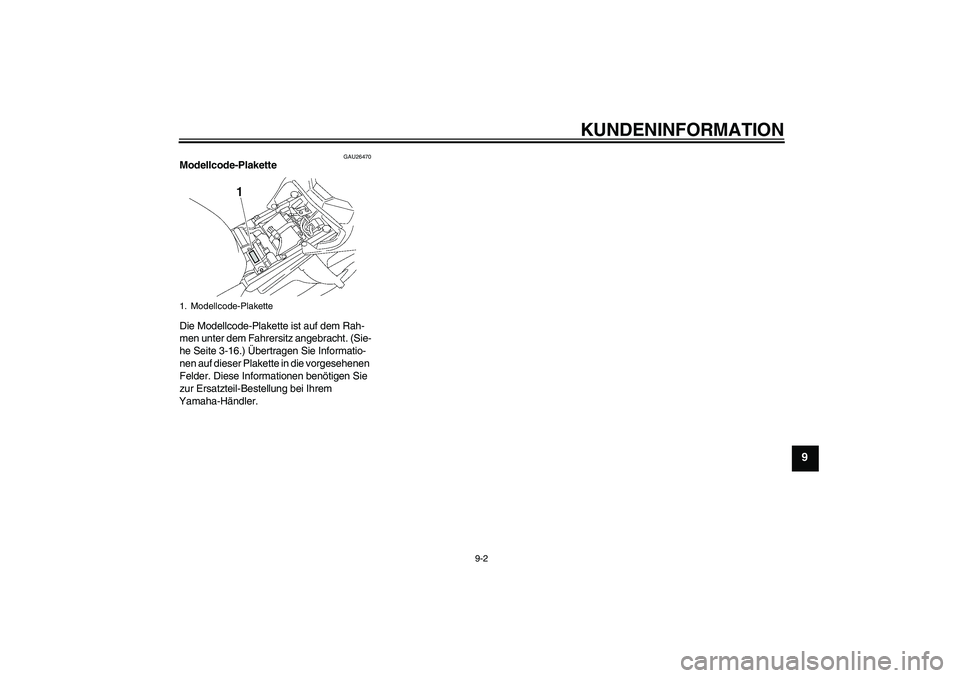

KUNDENINFORMATION
9-2
9
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-16.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
U2D1G1G0.book Page 2 Wednesday, September 6, 2006 7:14 PM

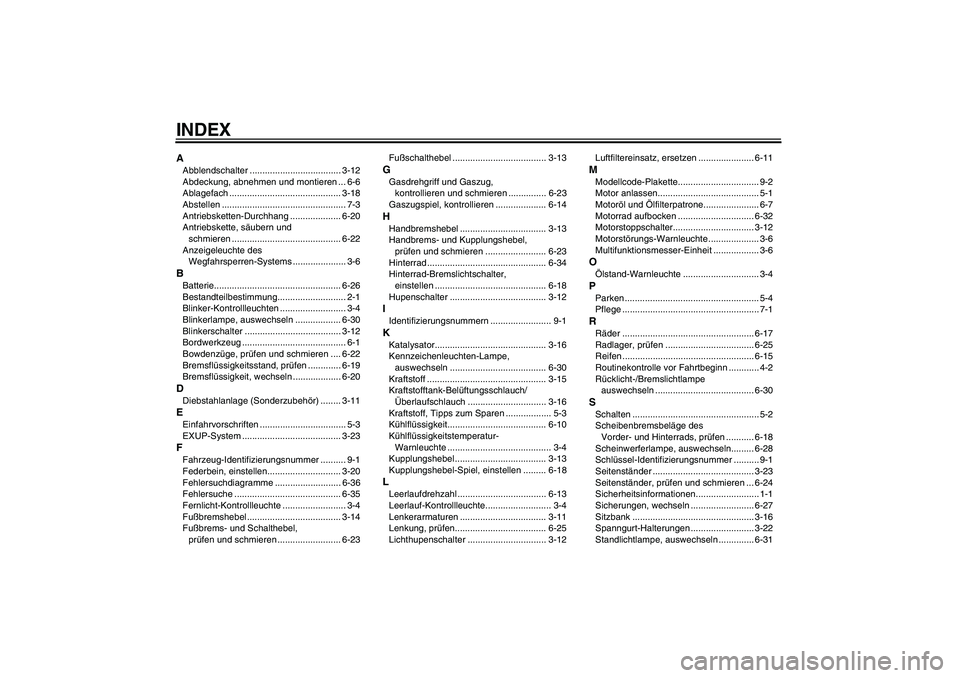

INDEXAAbblendschalter .................................... 3-12
Abdeckung, abnehmen und montieren ... 6-6
Ablagefach ............................................ 3-18
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-20
Antriebskette, säubern und
schmieren ........................................... 6-22
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-6BBatterie.................................................. 6-26
Bestandteilbestimmung........................... 2-1
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-30
Blinkerschalter ...................................... 3-12
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-22
Bremsflüssigkeitsstand, prüfen ............. 6-19
Bremsflüssigkeit, wechseln ................... 6-20DDiebstahlanlage (Sonderzubehör) ........ 3-11EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-23FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-20
Fehlersuchdiagramme .......................... 6-36
Fehlersuche .......................................... 6-35
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ..................................... 3-14
Fußbrems- und Schalthebel,
prüfen und schmieren ......................... 6-23Fußschalthebel ..................................... 3-13
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-23
Gaszugspiel, kontrollieren .................... 6-14HHandbremshebel .................................. 3-13
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-23
Hinterrad ............................................... 6-34
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-18
Hupenschalter ...................................... 3-12IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-16
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-30
Kraftstoff ............................................... 3-15
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-16
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-10
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-4
Kupplungshebel .................................... 3-13
Kupplungshebel-Spiel, einstellen ......... 6-18LLeerlaufdrehzahl ................................... 6-13
Leerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................. 3-11
Lenkung, prüfen.................................... 6-25
Lichthupenschalter ............................... 3-12Luftfiltereinsatz, ersetzen ...................... 6-11
MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone...................... 6-7
Motorrad aufbocken .............................. 6-32
Motorstoppschalter................................ 3-12
Motorstörungs-Warnleuchte .................... 3-6
Multifunktionsmesser-Einheit .................. 3-6OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-17
Radlager, prüfen ................................... 6-25
Reifen .................................................... 6-15
Routinekontrolle vor Fahrtbeginn ............ 4-2
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-30SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-18
Scheinwerferlampe, auswechseln......... 6-28
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer ........................................ 3-23
Seitenständer, prüfen und schmieren ... 6-24
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-27
Sitzbank ................................................ 3-16
Spanngurt-Halterungen ......................... 3-22
Standlichtlampe, auswechseln .............. 6-31
U2D1G1G0.book Page 1 Wednesday, September 6, 2006 7:14 PM

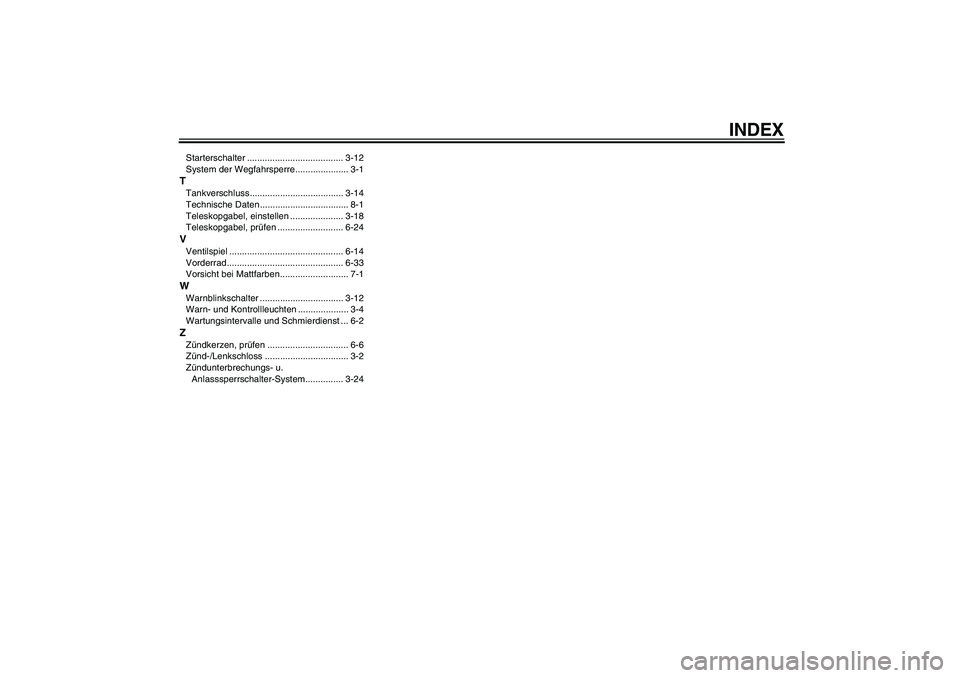

INDEX
Starterschalter ...................................... 3-12
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-14
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-18
Teleskopgabel, prüfen .......................... 6-24VVentilspiel ............................................. 6-14
Vorderrad.............................................. 6-33
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-12
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................ 6-6
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-24
U2D1G1G0.book Page 2 Wednesday, September 6, 2006 7:14 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
