2007 YAMAHA FX HO CRUISER display

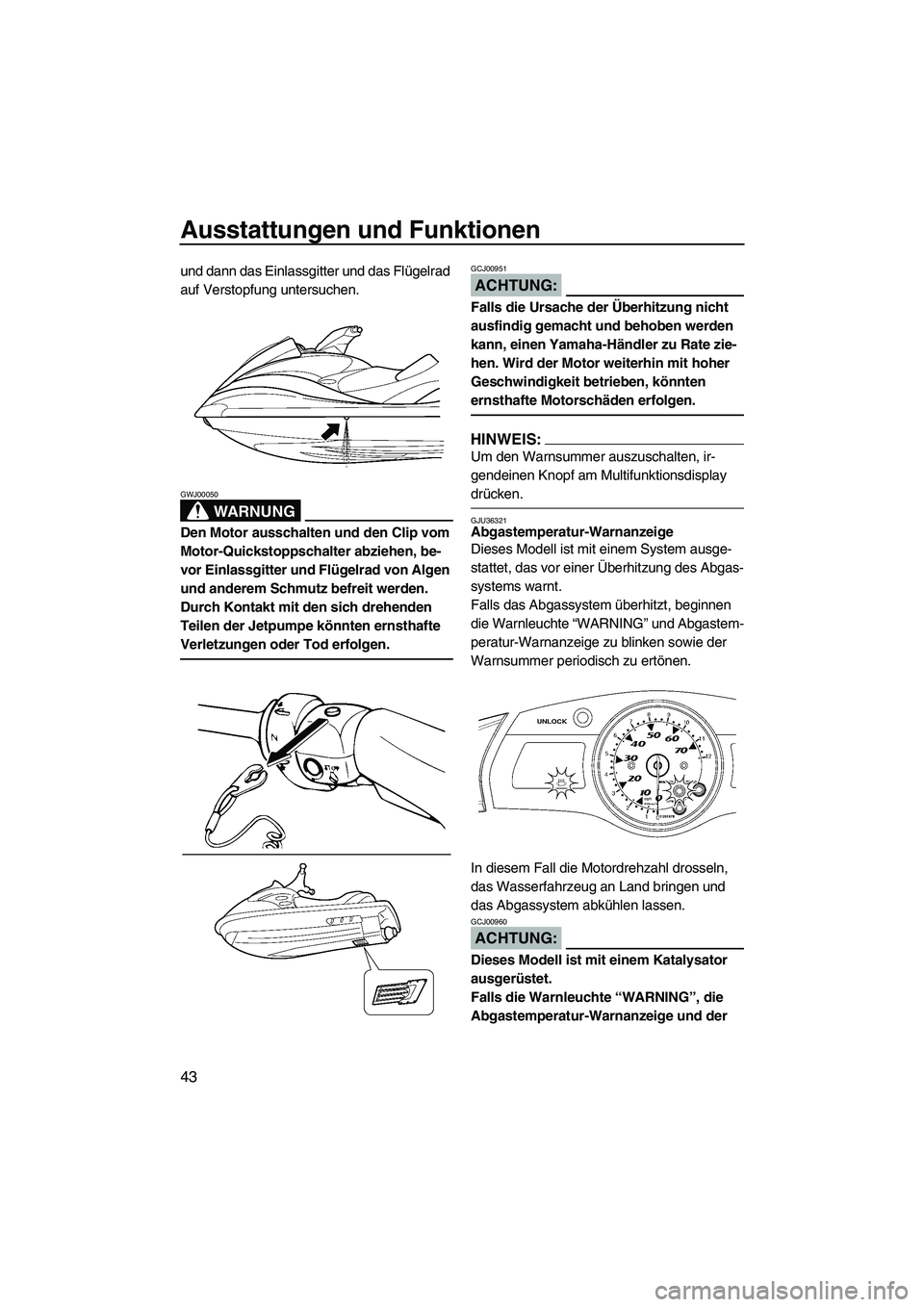

Ausstattungen und Funktionen
43
und dann das Einlassgitter und das Flügelrad
auf Verstopfung untersuchen.
WARNUNG
GWJ00050
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
ACHTUNG:
GCJ00951
Falls die Ursache der Überhitzung nicht
ausfindig gemacht und behoben werden
kann, einen Yamaha-Händler zu Rate zie-
hen. Wird der Motor weiterhin mit hoher
Geschwindigkeit betrieben, könnten
ernsthafte Motorschäden erfolgen.
HINWEIS:
Um den Warnsummer auszuschalten, ir-
gendeinen Knopf am Multifunktionsdisplay
drücken.
GJU36321Abgastemperatur-Warnanzeige
Dieses Modell ist mit einem System ausge-
stattet, das vor einer Überhitzung des Abgas-
systems warnt.
Falls das Abgassystem überhitzt, beginnen
die Warnleuchte “WARNING” und Abgastem-
peratur-Warnanzeige zu blinken sowie der
Warnsummer periodisch zu ertönen.
In diesem Fall die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
das Abgassystem abkühlen lassen.
ACHTUNG:
GCJ00960
Dieses Modell ist mit einem Katalysator
ausgerüstet.
Falls die Warnleuchte “WARNING”, die
Abgastemperatur-Warnanzeige und der
UF1X71G0.book Page 43 Wednesday, September 27, 2006 1:48 PM

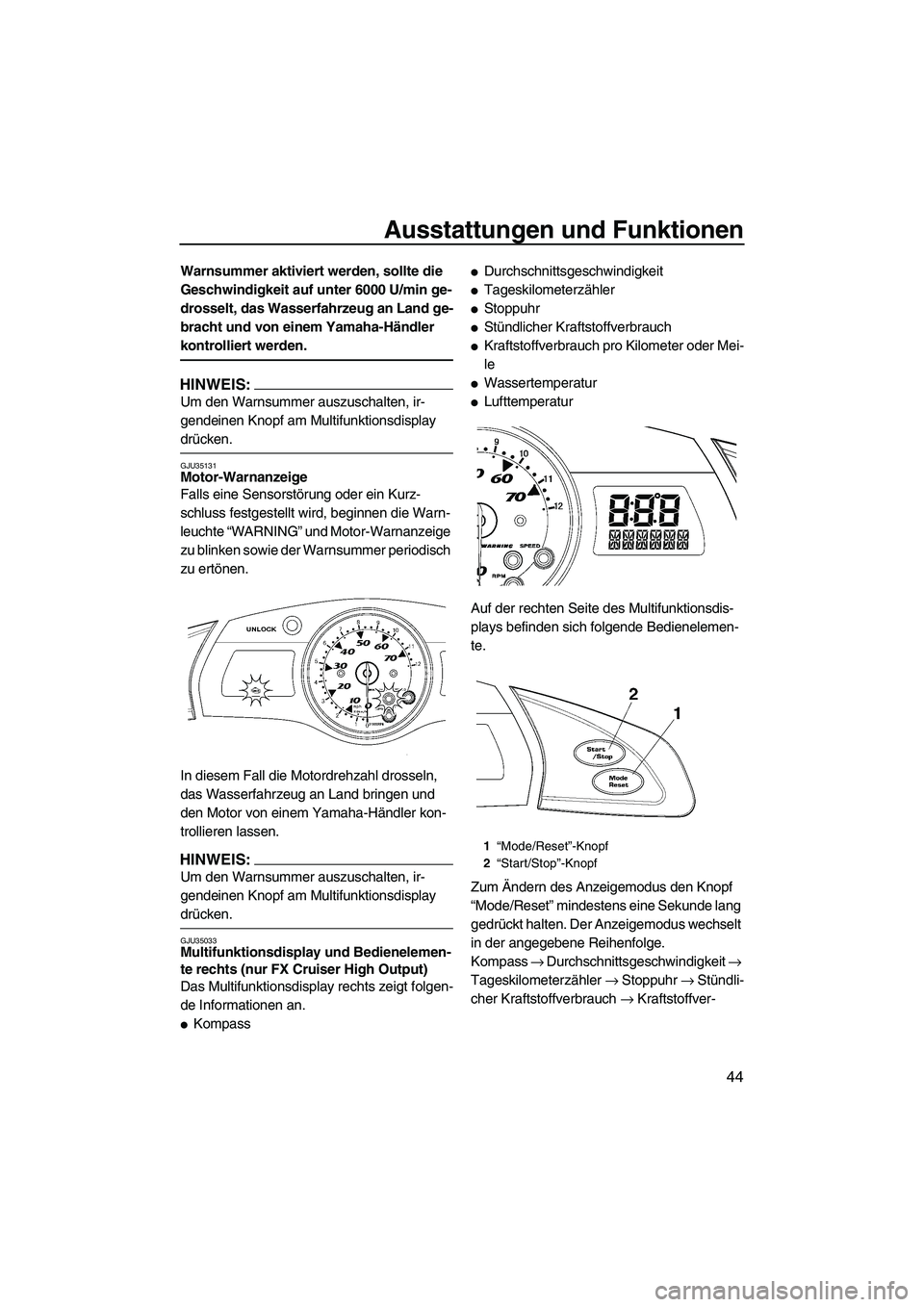

Ausstattungen und Funktionen
44
Warnsummer aktiviert werden, sollte die
Geschwindigkeit auf unter 6000 U/min ge-
drosselt, das Wasserfahrzeug an Land ge-
bracht und von einem Yamaha-Händler
kontrolliert werden.
HINWEIS:
Um den Warnsummer auszuschalten, ir-
gendeinen Knopf am Multifunktionsdisplay
drücken.
GJU35131Motor-Warnanzeige
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, beginnen die Warn-
leuchte “WARNING” und Motor-Warnanzeige
zu blinken sowie der Warnsummer periodisch
zu ertönen.
In diesem Fall die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
den Motor von einem Yamaha-Händler kon-
trollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, ir-
gendeinen Knopf am Multifunktionsdisplay
drücken.
GJU35033Multifunktionsdisplay und Bedienelemen-
te rechts (nur FX Cruiser High Output)
Das Multifunktionsdisplay rechts zeigt folgen-
de Informationen an.

Kompass

Durchschnittsgeschwindigkeit

Tageskilometerzähler

Stoppuhr

Stündlicher Kraftstoffverbrauch

Kraftstoffverbrauch pro Kilometer oder Mei-
le

Wassertemperatur

Lufttemperatur
Auf der rechten Seite des Multifunktionsdis-
plays befinden sich folgende Bedienelemen-
te.
Zum Ändern des Anzeigemodus den Knopf
“Mode/Reset” mindestens eine Sekunde lang
gedrückt halten. Der Anzeigemodus wechselt
in der angegebene Reihenfolge.
Kompass → Durchschnittsgeschwindigkeit →
Tageskilometerzähler → Stoppuhr → Stündli-
cher Kraftstoffverbrauch → Kraftstoffver-
1“Mode/Reset”-Knopf
2“Start/Stop”-Knopf
UF1X71G0.book Page 44 Wednesday, September 27, 2006 1:48 PM

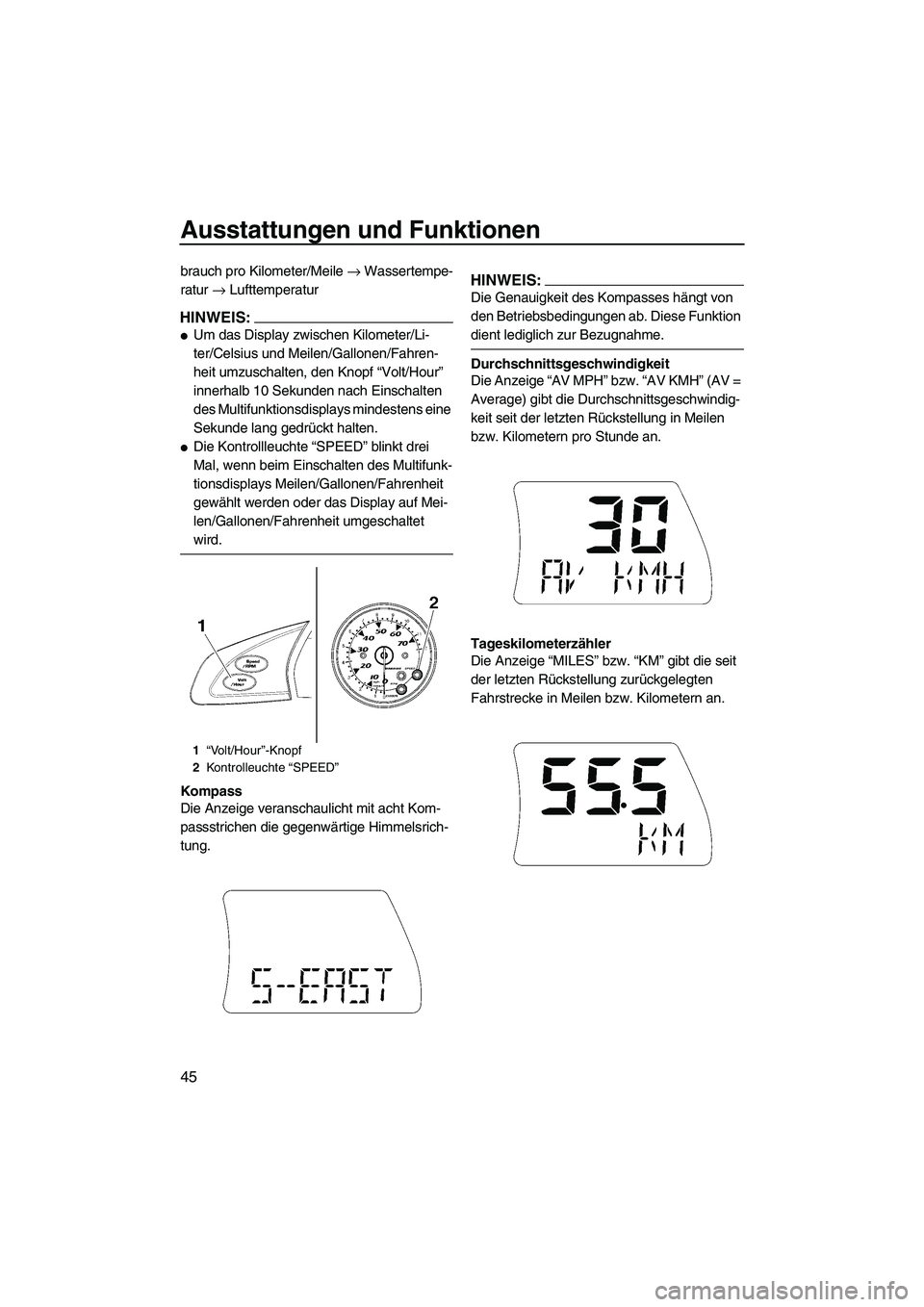

Ausstattungen und Funktionen
45
brauch pro Kilometer/Meile → Wassertempe-
ratur → Lufttemperatur
HINWEIS:

Um das Display zwischen Kilometer/Li-
ter/Celsius und Meilen/Gallonen/Fahren-
heit umzuschalten, den Knopf “Volt/Hour”
innerhalb 10 Sekunden nach Einschalten
des Multifunktionsdisplays mindestens eine
Sekunde lang gedrückt halten.

Die Kontrollleuchte “SPEED” blinkt drei
Mal, wenn beim Einschalten des Multifunk-
tionsdisplays Meilen/Gallonen/Fahrenheit
gewählt werden oder das Display auf Mei-
len/Gallonen/Fahrenheit umgeschaltet
wird.
Kompass
Die Anzeige veranschaulicht mit acht Kom-
passstrichen die gegenwärtige Himmelsrich-
tung.
HINWEIS:
Die Genauigkeit des Kompasses hängt von
den Betriebsbedingungen ab. Diese Funktion
dient lediglich zur Bezugnahme.
Durchschnittsgeschwindigkeit
Die Anzeige “AV MPH” bzw. “AV KMH” (AV =
Average) gibt die Durchschnittsgeschwindig-
keit seit der letzten Rückstellung in Meilen
bzw. Kilometern pro Stunde an.
Tageskilometerzähler
Die Anzeige “MILES” bzw. “KM” gibt die seit
der letzten Rückstellung zurückgelegten
Fahrstrecke in Meilen bzw. Kilometern an.
1“Volt/Hour”-Knopf
2Kontrolleuchte “SPEED”
UF1X71G0.book Page 45 Wednesday, September 27, 2006 1:48 PM

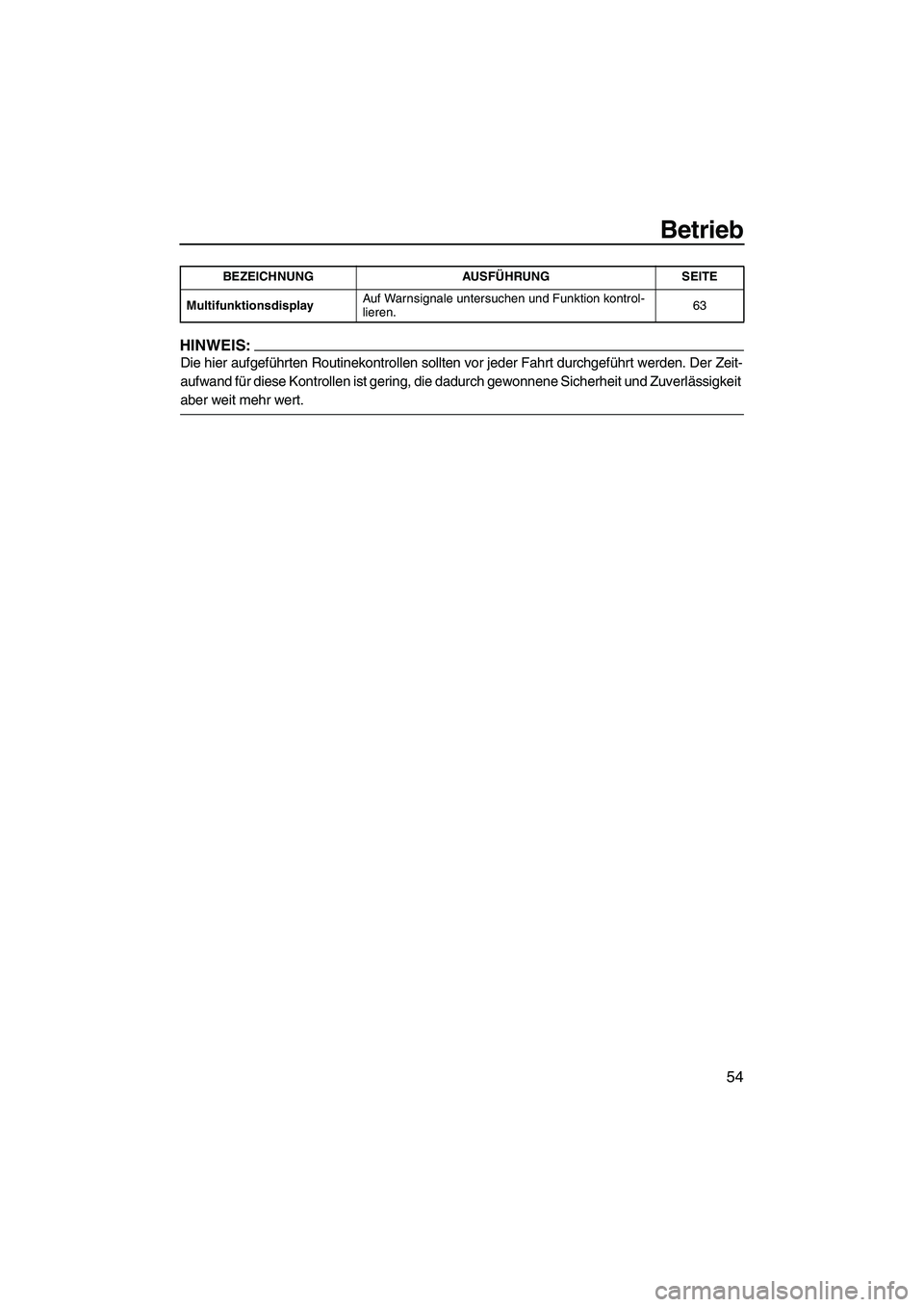

Betrieb
54
HINWEIS:
Die hier aufgeführten Routinekontrollen sollten vor jeder Fahrt durchgeführt werden. Der Zeit-
aufwand für diese Kontrollen ist gering, die dadurch gewonnene Sicherheit und Zuverlässigkeit
aber weit mehr wert.
MultifunktionsdisplayAuf Warnsignale untersuchen und Funktion kontrol-
lieren.63 BEZEICHNUNG AUSFÜHRUNG SEITE
UF1X71G0.book Page 54 Wednesday, September 27, 2006 1:48 PM

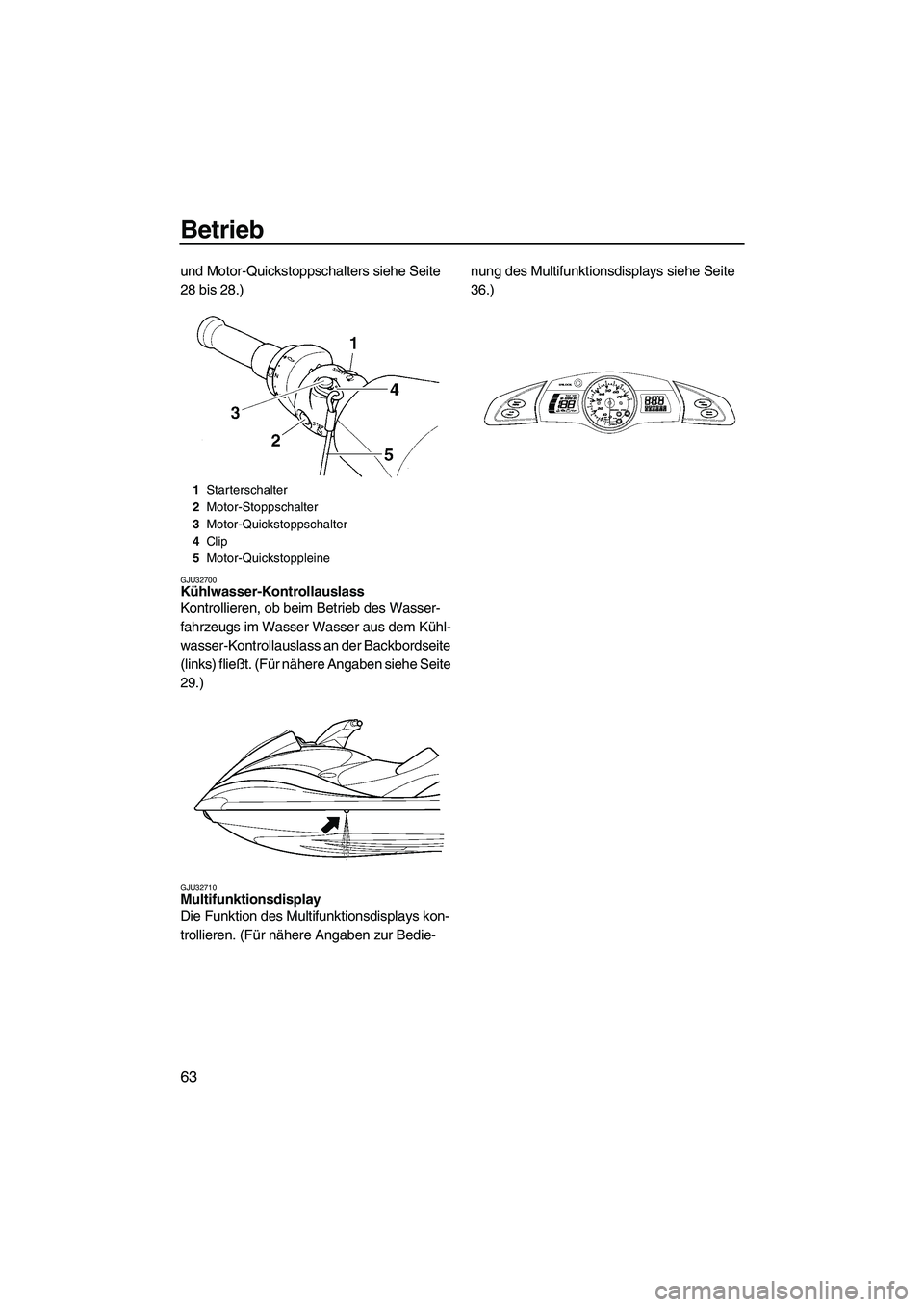

Betrieb
63
und Motor-Quickstoppschalters siehe Seite
28 bis 28.)
GJU32700Kühlwasser-Kontrollauslass
Kontrollieren, ob beim Betrieb des Wasser-
fahrzeugs im Wasser Wasser aus dem Kühl-
wasser-Kontrollauslass an der Backbordseite
(links) fließt. (Für nähere Angaben siehe Seite
29.)
GJU32710Multifunktionsdisplay
Die Funktion des Multifunktionsdisplays kon-
trollieren. (Für nähere Angaben zur Bedie-nung des Multifunktionsdisplays siehe Seite
36.)
1Starterschalter
2Motor-Stoppschalter
3Motor-Quickstoppschalter
4Clip
5Motor-Quickstoppleine
UF1X71G0.book Page 63 Wednesday, September 27, 2006 1:48 PM

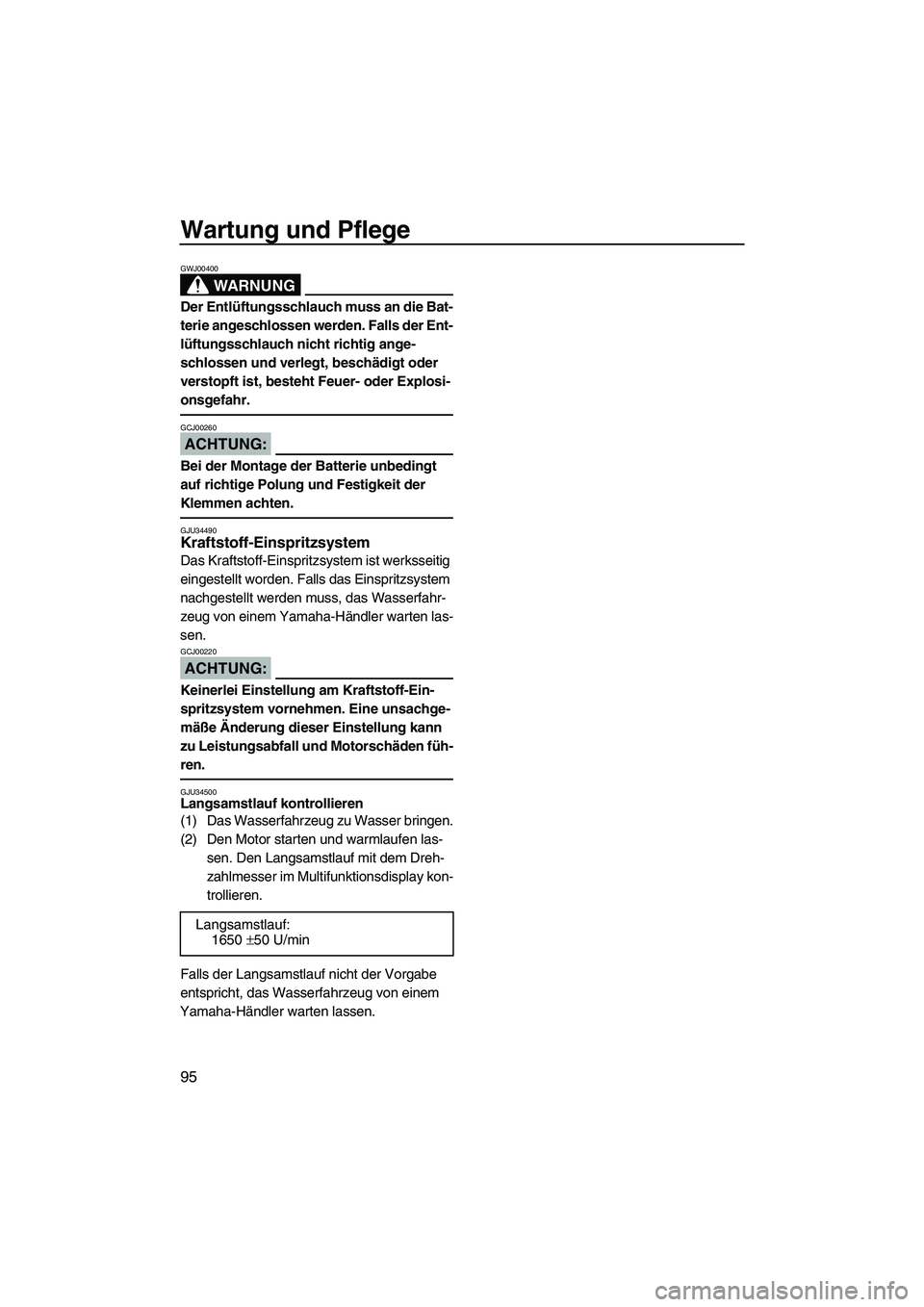

Wartung und Pflege
95
WARNUNG
GWJ00400
Der Entlüftungsschlauch muss an die Bat-
terie angeschlossen werden. Falls der Ent-
lüftungsschlauch nicht richtig ange-
schlossen und verlegt, beschädigt oder
verstopft ist, besteht Feuer- oder Explosi-
onsgefahr.
ACHTUNG:
GCJ00260
Bei der Montage der Batterie unbedingt
auf richtige Polung und Festigkeit der
Klemmen achten.
GJU34490Kraftstoff-Einspritzsystem
Das Kraftstoff-Einspritzsystem ist werksseitig
eingestellt worden. Falls das Einspritzsystem
nachgestellt werden muss, das Wasserfahr-
zeug von einem Yamaha-Händler warten las-
sen.
ACHTUNG:
GCJ00220
Keinerlei Einstellung am Kraftstoff-Ein-
spritzsystem vornehmen. Eine unsachge-
mäße Änderung dieser Einstellung kann
zu Leistungsabfall und Motorschäden füh-
ren.
GJU34500Langsamstlauf kontrollieren
(1) Das Wasserfahrzeug zu Wasser bringen.
(2) Den Motor starten und warmlaufen las-
sen. Den Langsamstlauf mit dem Dreh-
zahlmesser im Multifunktionsdisplay kon-
trollieren.
Falls der Langsamstlauf nicht der Vorgabe
entspricht, das Wasserfahrzeug von einem
Yamaha-Händler warten lassen. Langsamstlauf:
1650 ±50 U/min
UF1X71G0.book Page 95 Wednesday, September 27, 2006 1:48 PM

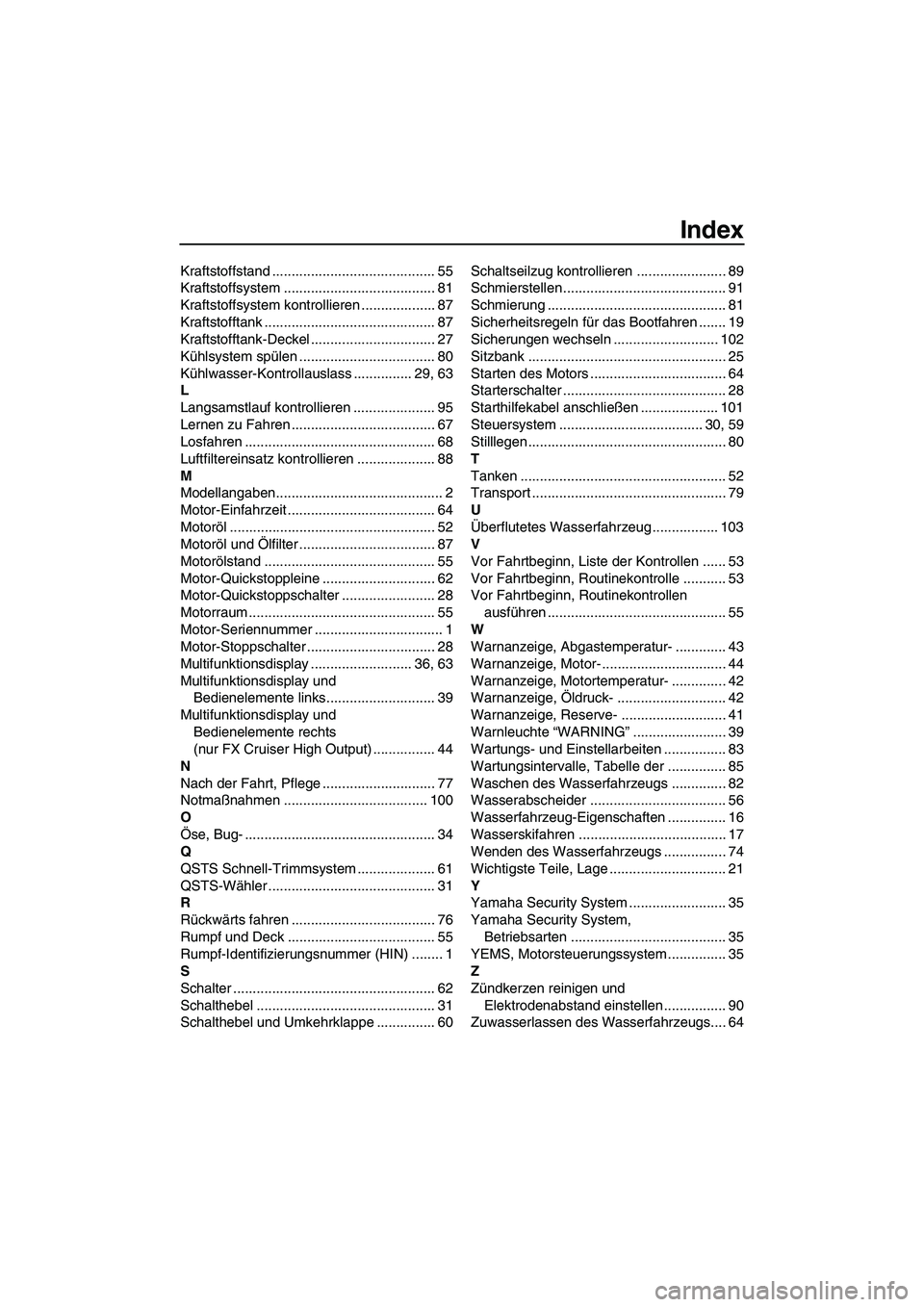

Index
Kraftstoffstand .......................................... 55
Kraftstoffsystem ....................................... 81
Kraftstoffsystem kontrollieren ................... 87
Kraftstofftank ............................................ 87
Kraftstofftank-Deckel ................................ 27
Kühlsystem spülen ................................... 80
Kühlwasser-Kontrollauslass ............... 29, 63
L
Langsamstlauf kontrollieren ..................... 95
Lernen zu Fahren ..................................... 67
Losfahren ................................................. 68
Luftfiltereinsatz kontrollieren .................... 88
M
Modellangaben........................................... 2
Motor-Einfahrzeit ...................................... 64
Motoröl ..................................................... 52
Motoröl und Ölfilter ................................... 87
Motorölstand ............................................ 55
Motor-Quickstoppleine ............................. 62
Motor-Quickstoppschalter ........................ 28
Motorraum ................................................ 55
Motor-Seriennummer ................................. 1
Motor-Stoppschalter ................................. 28
Multifunktionsdisplay .......................... 36, 63
Multifunktionsdisplay und
Bedienelemente links............................ 39
Multifunktionsdisplay und
Bedienelemente rechts
(nur FX Cruiser High Output) ................ 44
N
Nach der Fahrt, Pflege ............................. 77
Notmaßnahmen ..................................... 100
O
Öse, Bug- ................................................. 34
Q
QSTS Schnell-Trimmsystem .................... 61
QSTS-Wähler ........................................... 31
R
Rückwärts fahren ..................................... 76
Rumpf und Deck ...................................... 55
Rumpf-Identifizierungsnummer (HIN) ........ 1
S
Schalter .................................................... 62
Schalthebel .............................................. 31
Schalthebel und Umkehrklappe ............... 60Schaltseilzug kontrollieren ....................... 89
Schmierstellen.......................................... 91
Schmierung .............................................. 81
Sicherheitsregeln für das Bootfahren ....... 19
Sicherungen wechseln ........................... 102
Sitzbank ................................................... 25
Starten des Motors ................................... 64
Starterschalter .......................................... 28
Starthilfekabel anschließen .................... 101
Steuersystem ..................................... 30, 59
Stilllegen ................................................... 80
T
Tanken ..................................................... 52
Transport .................................................. 79
U
Überflutetes Wasserfahrzeug ................. 103
V
Vor Fahrtbeginn, Liste der Kontrollen ...... 53
Vor Fahrtbeginn, Routinekontrolle ........... 53
Vor Fahrtbeginn, Routinekontrollen
ausführen .............................................. 55
W
Warnanzeige, Abgastemperatur- ............. 43
Warnanzeige, Motor- ................................ 44
Warnanzeige, Motortemperatur- .............. 42
Warnanzeige, Öldruck- ............................ 42
Warnanzeige, Reserve- ........................... 41
Warnleuchte “WARNING”........................ 39
Wartungs- und Einstellarbeiten ................ 83
Wartungsintervalle, Tabelle der ............... 85
Waschen des Wasserfahrzeugs .............. 82
Wasserabscheider ................................... 56
Wasserfahrzeug-Eigenschaften ............... 16
Wasserskifahren ...................................... 17
Wenden des Wasserfahrzeugs ................ 74
Wichtigste Teile, Lage .............................. 21
Y
Yamaha Security System ......................... 35
Yamaha Security System,
Betriebsarten ........................................ 35
YEMS, Motorsteuerungssystem............... 35
Z
Zündkerzen reinigen und
Elektrodenabstand einstellen ................ 90
Zuwasserlassen des Wasserfahrzeugs.... 64
