SOIN ET REMISAGE DE LA MOTO
7-4
7
3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
AVERTISSEMENT
FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la
masse afin d’éviter la production d’étin-
celles, car celles-ci pourraient être àl’origine de dégâts et de brûlures.4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plasti-
que afin de prévenir toute pénétration
d’humidité.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas con-
server la batterie dans un endroit ex-
cessivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-26.
N.B.:Effectuer toutes les réparations nécessai-res avant de remiser la moto.
U3P6F1F0.book Page 4 Wednesday, October 4, 2006 9:22 AM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2230 mm (87.8 in)
Largeur hors tout:
750 mm (29.5 in)
Hauteur hors tout:
1450 mm (57.1 in)
Hauteur de la selle:
800 mm (31.5 in)
Empattement:
1545 mm (60.8 in)
Garde au sol:
130 mm (5.12 in)
Rayon de braquage minimum:
3100 mm (122.0 in)Poids:Avec huile et carburant:
291.0 kg (642 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
1298.0 cm³
Alésage × course:
79.0 × 66.2 mm (3.11 × 2.61 in)
Taux de compression:
10.80 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE20W40
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
4.00 L (4.23 US qt) (3.52 Imp.qt)Huile de couple conique arrière:Type:
Huile de cardan (n° de pièce : 9079E-
SH001-00)
Quantité:
0.20 L (0.21 US qt) (0.18 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacité du radiateur (circuit compris):
2.60 L (2.75 US qt) (2.29 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type secCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
25.0 L (6.61 US gal) (5.50 Imp.gal)Quantité de la réserve:
5.5 L (1.45 US gal) (1.21 Imp.gal)
Injecteur de carburant:Fabricant:
NIPPON INJECTOR
Modèle/quantité:
INP-151/4Bougie(s):Fabricant/modèle:
NGK/CR8E
Fabricant/modèle:
DENSO/U24ESR-N
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
75/48 (1.563)
Système de réduction secondaire:
Entraînement par arbre
Taux de réduction secondaire:
35/37 × 21/27 × 33/9 (2.698)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
43/17 (2.529)
U3P6F1F0.book Page 1 Wednesday, October 4, 2006 9:22 AM

CARACTÉRISTIQUES
8-2
8
2e:
39/22 (1.773)
3e:
31/23 (1.348)
4e:
28/26 (1.077)
5e:
26/28 (0.929)
Partie cycle:Type de cadre:
Simple berceau interrompu
Angle de chasse:
26.00 °
Chasse:
109.0 mm (4.29 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
METZELER/Roadtec Z6G
Fabricant/modèle:
BRIDGESTONE/BT020FPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
METZELER/Roadtec Z6C
Fabricant/modèle:
BRIDGESTONE/BT020R
Charge:Charge maximale:
212 kg (467 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
270 kPa (39 psi) (2.70 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conditions de charge:
90–212 kg (198–467 lb)
Avant:
270 kPa (39 psi) (2.70 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
270 kPa (39 psi) (2.70 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50
Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
135.0 mm (5.31 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
125.0 mm (4.92 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
U3P6F1F0.book Page 2 Wednesday, October 4, 2006 9:22 AM

CARACTÉRISTIQUES
8-3
8
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT14B-4
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 2
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 2
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LEDTémoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
25.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
15.0 A × 2
Fusible des feux de détresse:
10.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible du bloc de commande ABS:
10.0 A
Fusible du moteur ABS:
30.0 A
Fusible de la prise pour accessoires à courant
continu:
3.0 A
Fusible de sauvegarde:
10.0 A
U3P6F1F0.book Page 3 Wednesday, October 4, 2006 9:22 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U3P6F1F0.book Page 1 Wednesday, October 4, 2006 9:22 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26520
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager.
(Voir page 3-19.) Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.1.Étiquette des codes du modèleU3P6F1F0.book Page 2 Wednesday, October 4, 2006 9:22 AM

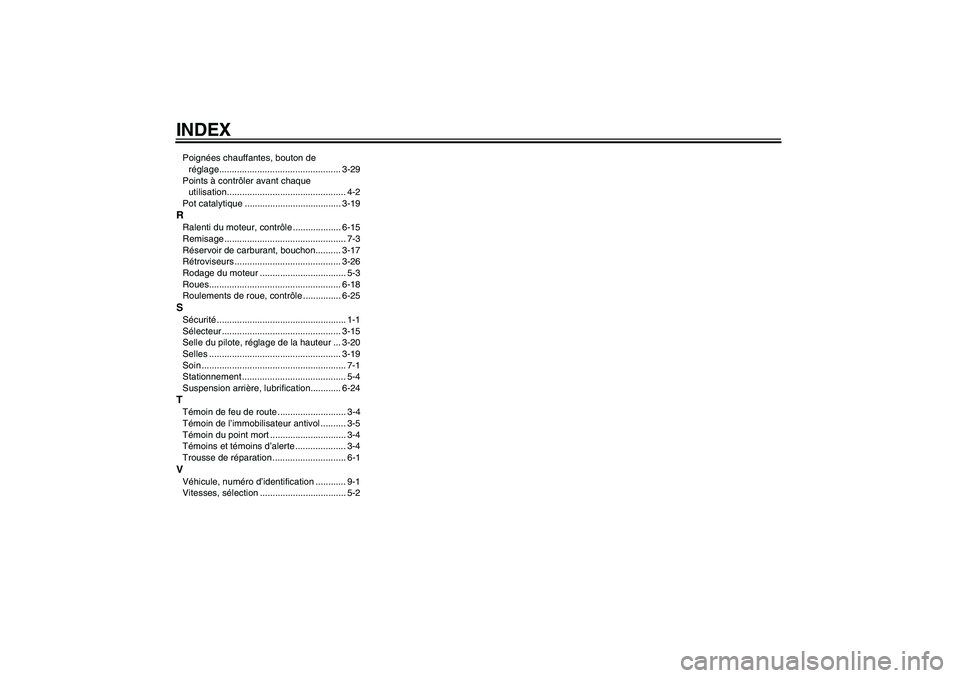

INDEX
AABS, témoin............................................ 3-4
Accessoires, connexion ........................ 3-32
Alarme antivol ....................................... 3-12
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-29
Ampoule de veilleuse ........................... 6-30
Avertisseur, contacteur ......................... 3-14BBatterie ................................................. 6-26
Béquille latérale .................................... 3-30
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 6-23
Boîte à accessoires .............................. 3-24
Bougies, contrôle .................................... 6-7
Bras oscillant, lubrification des pivots ... 6-24CCâble des gaz, contrôle du jeu ............. 6-15
Câbles, contrôle et lubrification ............ 6-22
Caches, dépose et repose...................... 6-6
Caractéristiques...................................... 8-1
Carburant.............................................. 3-17
Carburant, économies ............................ 5-3
Carénages, ouverture et fermeture ...... 3-25
Clé de contact, numéro d’identification... 9-1
Clignotant avant.................................... 6-28
Clignotant ou feu arrière/stop,
remplacement d’une ampoule ............ 6-29
Clignotants, contacteur ......................... 3-13
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur,
réglage ............................................... 3-28
Combinés de contacteurs ..................... 3-13
Compartiments de rangement .............. 3-23Compte-tours .......................................... 3-5
Compteur de vitesse ...............................3-5
Contacteur à clé/antivol........................... 3-2
Contacteur d’appel de phare ................. 3-13
Coupe-circuit d’allumage....................... 3-30
Coupe-circuit du moteur ........................ 3-14
DDémarrage du moteur .............................5-1
Démarreur, contacteur .......................... 3-14
Dépannage, schémas de diagnostic ..... 6-31
Direction, contrôle .................................6-25
Durite de mise à l’air/de trop-plein du
réservoir de carburant ......................... 3-18EÉcran multifonction.................................. 3-6
Embrayage, levier ........................3-14, 6-19
Emplacement des éléments .................... 2-1
Entretiens et graissages périodiques,
tableau ..................................................6-2
Étiquette des codes du modèle ............... 9-2FFaisceau des phares, réglage ............... 3-24
Feu stop sur frein arrière, contacteur .... 6-19
Feux de détresse, contacteur................3-14
Filtre à air, nettoyage de l’élément ........6-14
Fourche, contrôle .................................. 6-24
Fourche, réglage ...................................3-26
Frein, levier ........................................... 3-15
Frein, pédale ......................................... 3-16
Frein, système ABS .............................. 3-16
Fusibles, remplacement ........................ 6-27GGuidon, réglage de la position .............. 3-25
HHuile de couple conique arrière ............ 6-11
Huile moteur et cartouche du filtre .......... 6-8
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-13JJeu des soupapes................................. 6-16LLevier de frein et d’embrayage,
contrôle et lubrification........................ 6-23
Liquide de frein et d’embrayage,
changement ........................................ 6-21
Liquide de frein et d’embrayage,
contrôle du niveau .............................. 6-20
Liquide de refroidissement.................... 6-12NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-30
Pare-brise, contacteur de réglage de
position ............................................... 3-13
Pédale de frein et sélecteur, contrôle et
lubrification ......................................... 6-22
Phare, ampoule .................................... 6-28
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle ................. 6-19
Pneus.................................................... 6-16
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-22
U3P6F1F0.book Page 1 Wednesday, October 4, 2006 9:22 AM

INDEXPoignées chauffantes, bouton de
réglage................................................ 3-29
Points à contrôler avant chaque
utilisation............................................... 4-2
Pot catalytique ...................................... 3-19RRalenti du moteur, contrôle ................... 6-15
Remisage ................................................ 7-3
Réservoir de carburant, bouchon.......... 3-17
Rétroviseurs .......................................... 3-26
Rodage du moteur .................................. 5-3
Roues.................................................... 6-18
Roulements de roue, contrôle ............... 6-25SSécurité................................................... 1-1
Sélecteur ............................................... 3-15
Selle du pilote, réglage de la hauteur ... 3-20
Selles .................................................... 3-19
Soin ......................................................... 7-1
Stationnement ......................................... 5-4
Suspension arrière, lubrification............ 6-24TTémoin de feu de route ........................... 3-4
Témoin de l’immobilisateur antivol .......... 3-5
Témoin du point mort .............................. 3-4
Témoins et témoins d’alerte .................... 3-4
Trousse de réparation ............................. 6-1VVéhicule, numéro d’identification ............ 9-1
Vitesses, sélection .................................. 5-2
U3P6F1F0.book Page 2 Wednesday, October 4, 2006 9:22 AM
