MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6

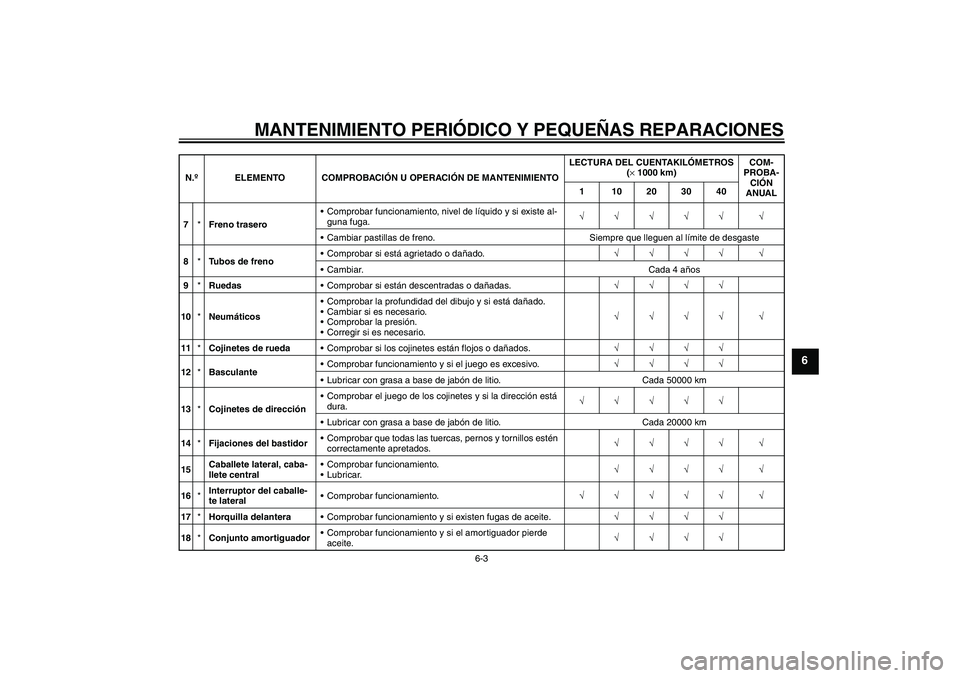

7*Freno traseroComprobar funcionamiento, nivel de líquido y si existe al-
guna fuga.√√√√√ √
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
8*Tubos de frenoComprobar si está agrietado o dañado.√√√√ √
Cambiar. Cada 4 años
9*RuedasComprobar si están descentradas o dañadas.√√√√
10*NeumáticosComprobar la profundidad del dibujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√ √
11*Cojinetes de ruedaComprobar si los cojinetes están flojos o dañados.√√√√
12*BasculanteComprobar funcionamiento y si el juego es excesivo.√√√√
Lubricar con grasa a base de jabón de litio. Cada 50000 km
13*Cojinetes de direcciónComprobar el juego de los cojinetes y si la dirección está
dura.√√√√√
Lubricar con grasa a base de jabón de litio. Cada 20000 km
14*Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
15Caballete lateral, caba-
llete centralComprobar funcionamiento.
Lubricar.√√√√ √
16*Interruptor del caballe-
te lateralComprobar funcionamiento.√√√√√ √
17*Horquilla delanteraComprobar funcionamiento y si existen fugas de aceite.√√√√
18*Conjunto amortiguadorComprobar funcionamiento y si el amortiguador pierde
aceite.√√√√ N.ºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
U3P6S1S0.book Page 3 Thursday, October 5, 2006 10:36 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6

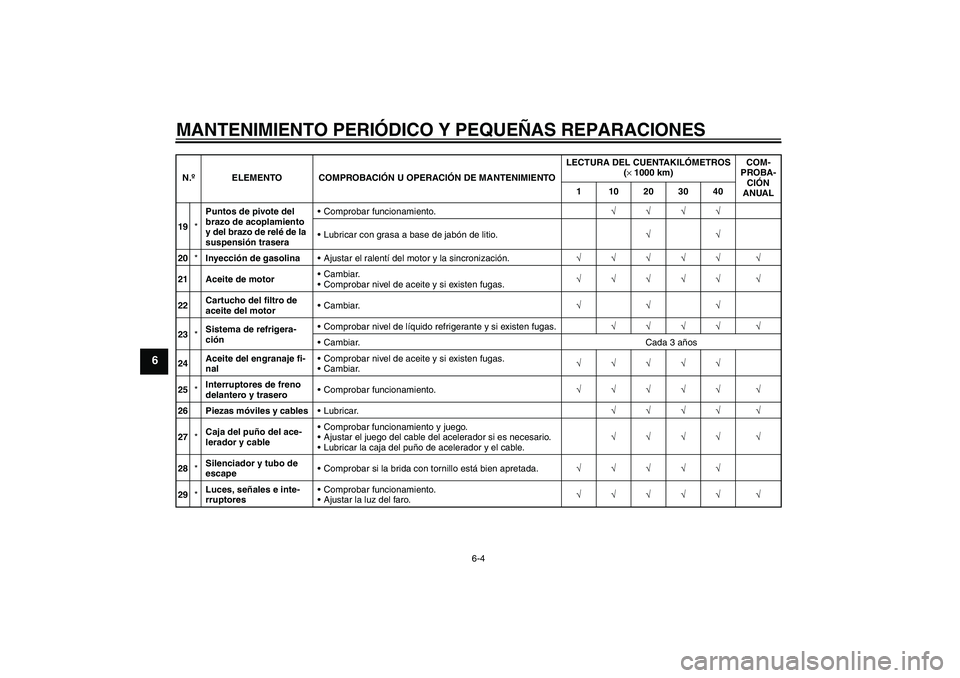

19*Puntos de pivote del
brazo de acoplamiento
y del brazo de relé de la
suspensión traseraComprobar funcionamiento.√√√√
Lubricar con grasa a base de jabón de litio.√√
20*Inyección de gasolinaAjustar el ralentí del motor y la sincronización.√√√√√ √
21 Aceite de motorCambiar.
Comprobar nivel de aceite y si existen fugas.√√√√√ √
22Cartucho del filtro de
aceite del motorCambiar.√√√
23*Sistema de refrigera-
ciónComprobar nivel de líquido refrigerante y si existen fugas.√√√√ √
Cambiar. Cada 3 años
24Aceite del engranaje fi-
nalComprobar nivel de aceite y si existen fugas.
Cambiar.√√√√√
25*Interruptores de freno
delantero y traseroComprobar funcionamiento.√√√√√ √
26 Piezas móviles y cablesLubricar.√√√√ √
27*Caja del puño del ace-
lerador y cableComprobar funcionamiento y juego.
Ajustar el juego del cable del acelerador si es necesario.
Lubricar la caja del puño de acelerador y el cable.√√√√ √
28*Silenciador y tubo de
escapeComprobar si la brida con tornillo está bien apretada.√√√√√
29*Luces, señales e inte-
rruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√ √ N.ºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040U3P6S1S0.book Page 4 Thursday, October 5, 2006 10:36 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU17670
NOTA:

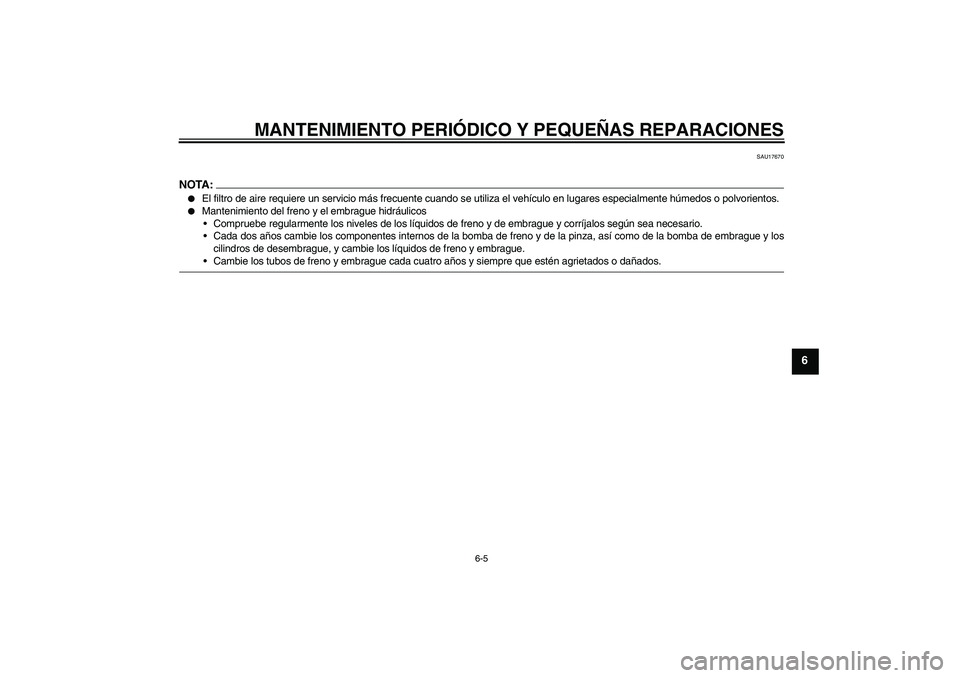

El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.


Mantenimiento del freno y el embrague hidráulicos
Compruebe regularmente los niveles de los líquidos de freno y de embrague y corríjalos según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como de la bomba de embrague y los
cilindros de desembrague, y cambie los líquidos de freno y embrague.Cambie los tubos de freno y embrague cada cuatro años y siempre que estén agrietados o dañados.
U3P6S1S0.book Page 5 Thursday, October 5, 2006 10:36 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU18771

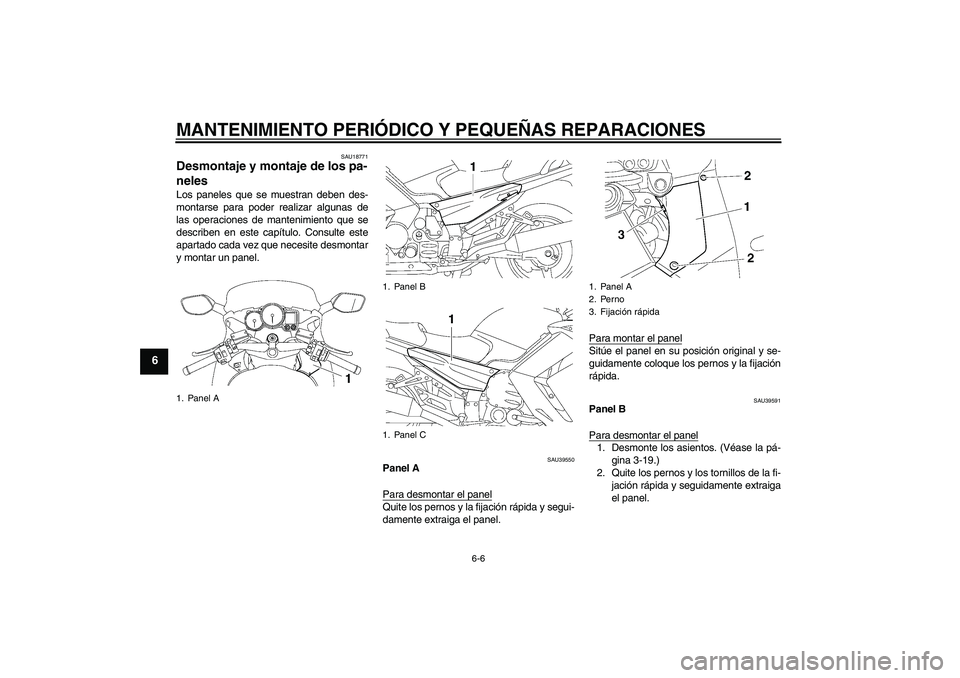

Desmontaje y montaje de los pa-
neles Los paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAU39550
Panel A
Para desmontar el panelQuite los pernos y la fijación rápida y segui-
damente extraiga el panel.Para montar el panel
Sitúe el panel en su posición original y se-
guidamente coloque los pernos y la fijación
rápida.
SAU39591
Panel B
Para desmontar el panel1. Desmonte los asientos. (Véase la pá-
gina 3-19.)
2. Quite los pernos y los tornillos de la fi-
jación rápida y seguidamente extraiga
el panel.
1. Panel A
1. Panel B
1. Panel C
1. Panel A
2. Perno
3. Fijación rápida
U3P6S1S0.book Page 6 Thursday, October 5, 2006 10:36 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
Para montar el panel1. Coloque el panel en su posición origi-
nal y seguidamente coloque los per-
nos y los tornillos de la fijación rápida.
2. Monte los asientos.
SAU39601
Panel C
Para desmontar el panel1. Desmonte los asientos. (Véase la pá-
gina 3-19.)
2. Quite el perno y los tornillos de la fija-
ción rápida y seguidamente extraiga el
panel.
Para montar el panel1. Sitúe el panel en su posición original y
seguidamente coloque el perno y los
tornillos de la fijación rápida.2. Monte los asientos.
1. Panel B
2. Perno
3. Tornillo de fijación rápida
1. Panel C
2. Perno
3. Tornillo de fijación rápida
U3P6S1S0.book Page 7 Thursday, October 5, 2006 10:36 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
SAU19642
Comprobación de las bujías Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTA:Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el parespecificado tan pronto como sea posible.
Bujía especificada:
NGK/CR8E
DENSO/U24ESR-N
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.7–0.8 mm (0.028–0.031 in)
Par de apriete:
Bujía:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3P6S1S0.book Page 8 Thursday, October 5, 2006 10:36 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
SAU19881

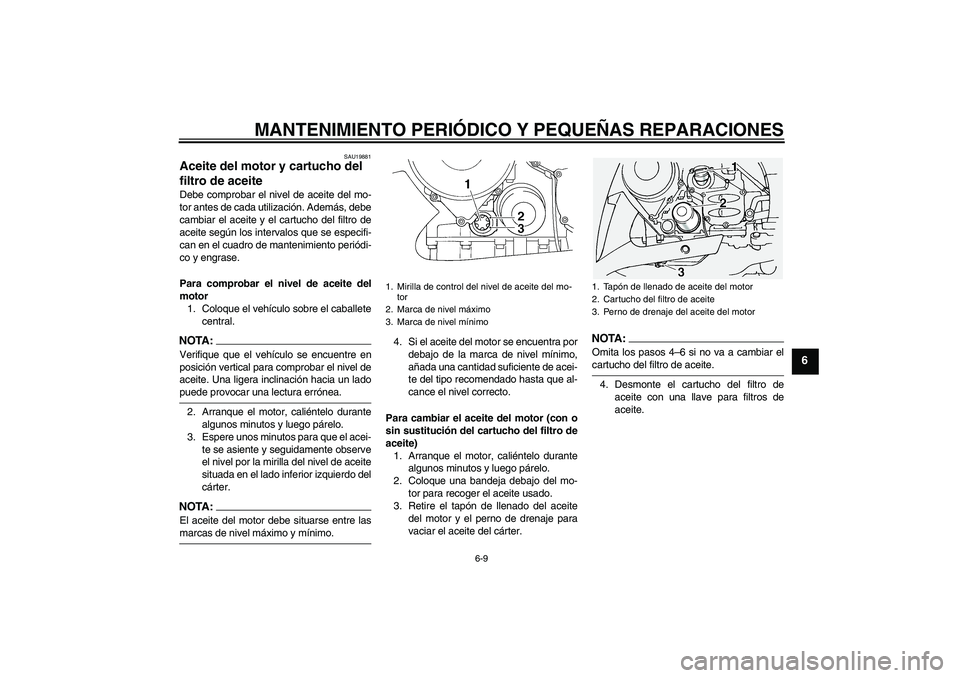

Aceite del motor y cartucho del
filtro de aceite Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor
1. Coloque el vehículo sobre el caballete
central.NOTA :
Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Una ligera inclinación hacia un ladopuede provocar una lectura errónea.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y seguidamente observe
el nivel por la mirilla del nivel de aceite
situada en el lado inferior izquierdo del
cárter.NOTA:El aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta que al-
cance el nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
NOTA:Omita los pasos 4–6 si no va a cambiar elcartucho del filtro de aceite.
4. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
1. Mirilla de control del nivel de aceite del mo-
tor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón de llenado de aceite del motor
2. Cartucho del filtro de aceite
3. Perno de drenaje del aceite del motor
U3P6S1S0.book Page 9 Thursday, October 5, 2006 10:36 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
NOTA:Puede adquirir una llave para filtros de acei-te en un concesionario Yamaha.

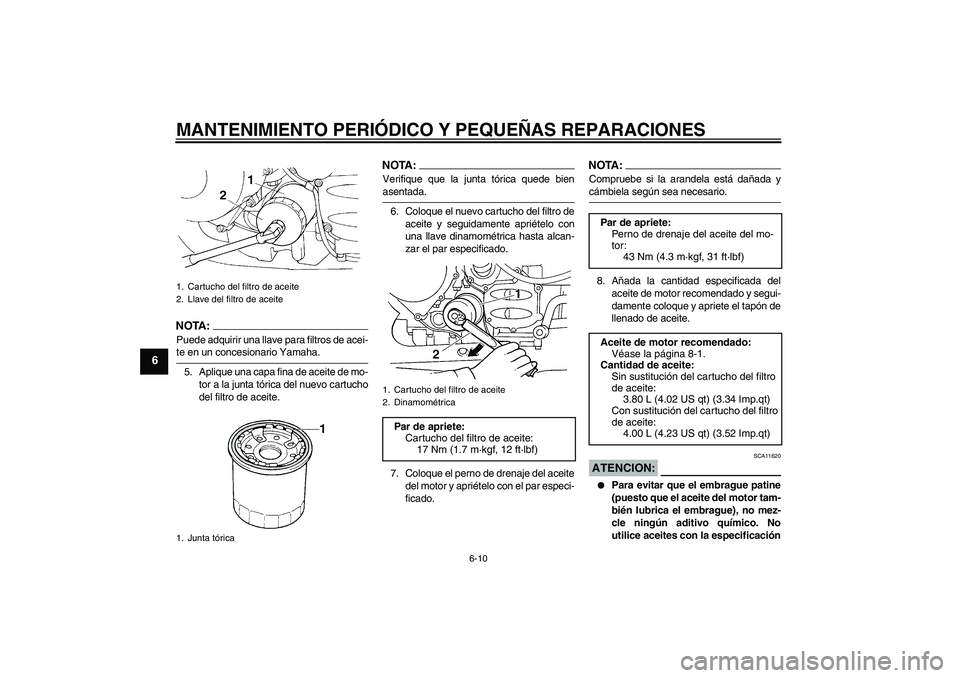

5. Aplique una capa fina de aceite de mo-
tor a la junta tórica del nuevo cartucho
del filtro de aceite.
NOTA:Verifique que la junta tórica quede bienasentada.
6. Coloque el nuevo cartucho del filtro de
aceite y seguidamente apriételo con
una llave dinamométrica hasta alcan-
zar el par especificado.
7. Coloque el perno de drenaje del aceite
del motor y apriételo con el par especi-
ficado.
NOTA:Compruebe si la arandela está dañada ycámbiela según sea necesario.
8. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.ATENCION:
SCA11620


Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
1. Junta tórica
1. Cartucho del filtro de aceite
2. DinamométricaPar de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con sustitución del cartucho del filtro
de aceite:
4.00 L (4.23 US qt) (3.52 Imp.qt)
